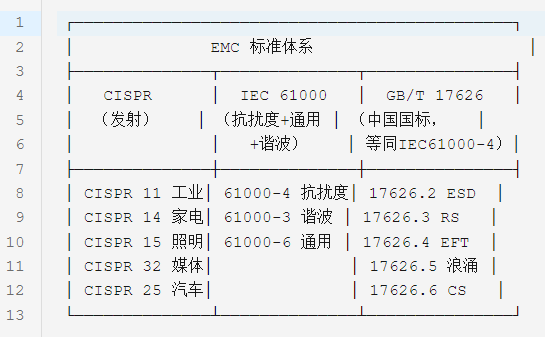

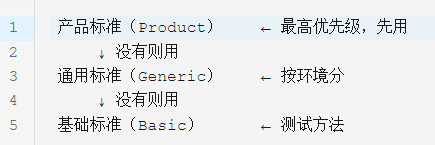

IEC 61000、CISPR、GB/T 17626，EMC 标准体系一文看懂！

EMC 测试是产品认证的关键环节，但很多公司的 EMC 测试都依赖外部实验室，排队等档期、费用高、调试不方便。于是不少企业开始考虑自建 EMC 实验室。但 EMC 实验室不是"找个房间放台仪器"那么简单。场地选择、屏蔽室建设、暗室设计、接地系统、供电滤波，每一个环节都有严格要求，任何一环不到位，测试结果就不可靠。 一、EMC 实验室的类型和测试项目 在讲搭建之前，先明确 EMC 实验室要做哪些测试，因为不同的测试对场地和设备要求不同。1.1 发射测试（EMI）传导骚扰（CE）：测设备通过电源线传导的噪声，频率 150kHz~30MHz。辐射骚扰（RE）：测设备向空间辐射的噪声，频率 30MHz~1GHz（或更高）。谐波电流：测设备注入电网的谐波，频率 0~2kHz。电压闪烁：测设备引起的电压波动。1.2 抗扰度测试（EMS）ESD（静电放电）：±2kV~±15kV。EFT（电快速瞬变脉冲群）：±0.5kV~±4kV。Surge（浪涌）：±0.5kV~±4kV。RS（辐射抗扰度）：10V/m（80MHz~2GHz）。CS（传导抗扰度）：10V（150kHz~80MHz）。DIPS（电压跌落）：0%~100% 电压跌落。1.3 实验室的分类根据测试能力，EMC 实验室分几类：预兼容实验室：做内部预测试，不追求精确通过认证标准。要求相对低，成本低。标准认证实验室：做正式认证测试，测试结果有法律效力。要求高，需要 CNAS/CMA 认可。研发调试实验室：做产品调试，重点是重复性和可调性，不一定符合标准。企业自建的一般是预兼容实验室或研发调试实验室，用于内部预测试和整改，正式认证还是送第三方。本文主要讲预兼容/研发实验室的搭建。 二、场地选择 场地是实验室的基础，选不好后面再怎么补救都难。2.1 场地位置远离干扰源：远离大功率电机、变频器、电焊机、雷达、电台、高压输电线。远离电梯机房、配电室、中央空调机房。远离无线通信基站（如果做辐射测试）。环境安静：选择环境电磁噪声低的地方。远离繁忙公路、铁路（车辆点火噪声）。楼层选择：优先选一楼或地下室，接地方便、振动小。高层接地困难（接地干线长、阻抗大），且容易受楼板振动影响。如果只能在楼上，要做独立的接地系统和减振处理。面积：屏蔽室：至少 3m×4m×2.5m（内部尺寸），能放下测试桌和设备。暗室：3m 法暗室至少 6m×9m×6m，10m 法更大。辅助用房：控制室、设备间、被测设备准备间。2.2 场地的电磁环境评估在定场地之前，先做电磁环境测量：用频谱仪加天线，测场地的环境噪声电平。对比标准限值，环境噪声至少要比限值低 6dB（最好 10dB）。如果环境噪声太高，屏蔽室和暗室的要求就更严。 三、屏蔽室 屏蔽室是 EMC 实验室的核心设施，用于传导测试、ESD、EFT、浪涌等测试。它的作用是把外部电磁干扰挡住，同时防止内部噪声泄露。3.1 屏蔽室的原理屏蔽室是一个金属六面体，利用金属的反射和吸收衰减电磁波。屏蔽效能（SE）是关键指标。屏蔽效能的组成：反射损耗：电磁波在金属表面反射。吸收损耗：电磁波在金属内部被吸收。多次反射修正：金属内部多次反射的影响。对于电场和平面波，金属屏蔽效果很好；对于低频磁场，需要高导磁材料（如坡莫合金）。3.2 屏蔽室的核心要求1. 屏蔽效能不同测试对屏蔽效能要求不同：测试 屏蔽效能要求 传导骚扰 ≥60dB（150kHz~30MHz） ESD/EFT/Surge ≥60dB 辐射骚扰（暗室） ≥80dB（30MHz~1GHz） 辐射抗扰 ≥100dB（1GHz 以下） 一般屏蔽室的屏蔽效能要求：磁场：≥60dB（150kHz~1MHz）电场：≥100dB（1MHz~1GHz）平面波：≥100dB（1MHz~1GHz）2. 屏蔽材料钢板：常用 2~3mm 厚冷轧钢板，对电场和高频磁场屏蔽好，低频磁场一般。铜箔/铜网：导电好，但低频磁场屏蔽差，常用于内层。坡莫合金（高导磁合金）：低频磁场屏蔽好，但贵、加工难，用于低频磁场敏感的场合。一般 EMC 屏蔽室用钢板焊接结构，屏蔽效能满足大部分测试需求。3. 接缝处理屏蔽室的接缝是漏屏蔽的重灾区。焊接：钢板之间满焊，不能点焊。焊接后打磨平整。导电衬垫：可拆卸的接缝处（如门、通风口）用导电橡胶、铍铜簧片等导电衬垫。导电连续性：所有金属部件之间要保证导电连续，不能有绝缘层。4. 门屏蔽门是最大的活动接缝，要求最高。用铍铜簧片或指形簧片，保证门关闭时导电连续。门的密封要严密，定期检查簧片弹性和接触电阻。一般用气动或电动锁紧门，手动门很难保证密封压力均匀。5. 通风口屏蔽室需要通风，但通风口不能漏屏蔽。用截止波导通风板，波导孔径小于工作频率的半波长。30MHz 信号的半波长是 5m，所以通风孔径一般不超过 5cm（留裕量）。通风板和屏蔽室之间用导电衬垫密封。6. 电源线和信号线进出电源线和信号线进出屏蔽室必须经过滤波器，否则屏蔽室白做。电源滤波器：安装在屏蔽室壁上，电源线从滤波器穿入。信号滤波器：信号线用屏蔽线，穿过屏蔽室时用专用滤波器或波导管。光纤：可以直接穿过，不影响屏蔽（但要处理好穿板孔的屏蔽）。所有穿板孔都要用导电密封，不能有缝隙。7. 接地屏蔽室必须可靠接地。接地电阻 <1Ω（越好越好）。屏蔽室底部用铜带或编织带连接到接地系统。接地点要靠近，接地干线要粗（铜排 30mm×3mm 以上）。3.3 屏蔽室的内部环境1. 地面地面要平整、耐磨、防静电。铺防静电地板或环氧地坪。地面和屏蔽室壁之间导电连接（如果需要）。2. 墙面和顶面内侧可以不处理（直接钢板），也可以做装饰。如果做装饰，装饰材料不能影响屏蔽（不能用金属粉、金属网）。顶面要留照明、摄像头、传感器的安装位置。3. 供电屏蔽室内电源经过滤波器后使用。照明用低压直流电（如 24V LED），避免交流电源的干扰。插座要接地良好。4. 测试桌标准要求用木质或非金属桌子，高度 0.8m。桌面铺接地参考平面（铜皮或铝皮），参考平面接屏蔽室地。 四、暗室 暗室（Anechoic Chamber）是辐射发射和辐射抗扰度测试的场地。它在屏蔽室的基础上，内部贴满吸波材料，模拟自由空间环境。4.1 暗室的原理暗室的作用：屏蔽外部干扰（屏蔽室功能）。吸收内部电磁波，消除反射，模拟开阔场（OATS）的自由空间环境。吸波材料是暗室的核心。4.2 暗室的类型1. 3m 法暗室被测设备（EUT）到接收天线的距离 3m。尺寸：约 6m×9m×6m（内部）。用途：大部分消费电子、工业设备的辐射测试。成本：相对低，企业自建首选。2. 10m 法暗室EUT 到接收天线距离 10m。尺寸：约 12m×21m×10m。用途：汽车、大型设备、高标准测试。成本：高，一般第三方实验室才有。3. 混响室（RC）另一种辐射测试场地，用搅拌器使电磁场均匀分布。优点：场强均匀、测试快、对大设备好。缺点：不能测方向性，校准复杂。适合：辐射抗扰度测试。企业自建一般选 3m 法暗室。4.3 暗室的核心要求1. 屏蔽效能暗室的屏蔽效能要求比普通屏蔽室更高：≥100dB（30MHz~1GHz）≥80dB（1GHz~18GHz）因为辐射测试的信号很微弱，外部干扰必须被充分衰减。2. 吸波材料吸波材料是暗室的灵魂，决定了测试的准确性。吸波材料类型：铁氧体吸波材料：低频（30MHz~1GHz）吸收好，厚度小（几十 cm）。但高频吸收差。泡沫吸波材料（聚氨酯+碳）：高频吸收好，做成尖劈形。但低频需要很长的尖劈（几米）。复合吸波材料：铁氧体 + 泡沫尖劈，宽频段吸收。暗室常用组合： 铁氧体瓦（贴墙）+ 泡沫尖劈（覆盖），覆盖 30MHz~40GHz。吸波材料的核心参数：反射损耗（VSWR）：表示吸波效果，要求 < -17dB（30MHz~1GHz）。吸收率：>99%。频段：覆盖测试频率范围。防火等级：UL94 V-0 或同等。3. 场地衰减（NSA）场地衰减是衡量暗室是否符合标准的关键指标。用归一化场地衰减（NSA）法校准。测试值和理论值的偏差 ≤±4dB（30MHz~1GHz）。这个指标决定了暗室能不能做正式认证测试。4. 场地均匀性（SUT）对于辐射抗扰度测试，暗室的场均匀性要满足要求。在 1.5m×1.5m 的区域内，16 个点的场强偏差 ≤6dB（75% 的点）。用于辐射抗扰度测试的暗室必须满足。5. 转台和天线塔辐射测试需要：转台：EUT 放在转台上，0~360° 旋转，找最大辐射方向。转台直径 1~2m，承重满足 EUT。天线塔：接收天线可以在 1~4m 高度升降，找最大辐射。转台和天线塔的电机要屏蔽，不能干扰测试。线缆要滤波进出暗室。6. 接地暗室的接地和屏蔽室类似，但要求更高：接地电阻 <0.5Ω。屏蔽室、吸波材料的地网、转台地参考平面都要可靠接地。用铜排做接地母线，多点接地。7. 地面反射辐射测试中，地面是反射面（模拟开阔场）。暗室地面不贴吸波材料，用金属地面（钢板）。地面要平整、导电连续。EUT 和天线之间的地面是反射路径，不能有遮挡。4.4 暗室的辅助设施1. 控制室屏蔽室外设控制室，放测试仪器、电脑。用光纤或屏蔽线缆连接暗室内设备。监控摄像头实时观察暗室内情况。2. 电源暗室电源经过多级滤波。给 EUT 供电的电源和给测试设备供电的电源要分开。电源滤波器性能要满足屏蔽要求。3. 信号接口暗室和控制室之间用光纤传数据（不引入干扰）。如果用电缆，必须经过专用滤波器。天线信号用低损耗同轴电缆，穿板处用专用连接器。 五、配套设施 屏蔽室和暗室只是主体，还需要一系列配套设施才能正常工作。5.1 接地系统接地是 EMC 实验室的基础，必须做好。接地方式：独立接地：实验室单独打接地极，接地电阻 <1Ω。联合接地：和建筑接地网共用，接地电阻 <1Ω。接地系统设计：用铜排做接地母线（30mm×3mm 或更大）。屏蔽室、暗室、测试设备、测试桌参考平面都接到接地母线。接地线短直，减少电感。接地电阻定期测量。注意： 接地不是"接到地就行"，还要考虑接地阻抗（高频时接地线有电感）。高频接地要大面积、多点接触。5.2 电源滤波实验室的电源必须经过滤波，否则电网的噪声会进入屏蔽室，干扰测试。电源滤波器要求：插入损耗 ≥100dB（150kHz~30MHz）。额定电流满足实验室总用电需求。安装在屏蔽室壁上，进线在外、出线在内。滤波器外壳和屏蔽室壁导电接触良好。注意：滤波器后面的线不能再绕到屏蔽室外，否则滤波白做。不同设备的电源滤波器要分开，避免互相干扰。5.3 测试仪器EMC 实验室需要以下仪器：发射测试：EMI 接收机（或频谱仪 + EMI 软件）。LISN（线路阻抗稳定网络）。接收天线（双锥、对数周期、喇叭天线）。预放、衰减器。抗扰度测试：ESD 枪。EFT 脉冲群发生器。浪涌发生器。信号源、功率放大器、发射天线（辐射抗扰）。耦合去耦网络（传导抗扰）。仪器要求：仪器本身要经过校准，溯源到国家标准。定期校准（一般 1 年一次）。仪器的接地和屏蔽要做好。5.4 监控与安全监控摄像头（屏蔽式）。烟感、温感报警。紧急断电装置。通风和温控（暗室吸波材料易燃，要注意防火）。 六、建设流程与注意事项 6.1 建设流程需求分析：确定要做哪些测试、预算、场地。场地选择与评估：测电磁环境、评估接地条件。方案设计：屏蔽室、暗室、接地、供电方案。施工：屏蔽室焊接、暗室吸波材料粘贴、接地施工。验收测试：屏蔽效能、NSA、场均匀性、接地电阻。仪器安装与校准。试运行与正式投入。6.2 常见问题1. 屏蔽效能不达标。原因：焊接有缝隙、门密封不好、穿板孔没处理。解决：用近场探头找漏点，补焊或加导电衬垫。2. 接地电阻太大。原因：接地极数量不够、土壤电阻率高。解决：增加接地极、换降阻剂、用深井接地。3. 暗室 NSA 超差。原因：吸波材料性能不够、暗室尺寸不标准、内部反射。解决：更换/增加吸波材料、调整暗室布局。4. 电源滤波不好。原因：滤波器性能差、安装不规范。解决：换高性能滤波器、规范安装。6.3 成本估算屏蔽室（3m×4m×2.5m）：20~50 万。3m 法暗室：200~500 万（含吸波材料、转台、天线塔）。测试仪器：100~300 万。接地和配套：10~30 万。总计：预兼容实验室 100~300 万，认证级暗室 500~1000 万。成本差异很大，取决于测试能力、设备档次、屏蔽要求。 七、企业自建 vs 第三方测试 自建的优势：随时可用，调试方便。长期看成本低。保密性好。自建的劣势：初期投资大。需要专业人员维护。预兼容结果不一定和正式认证一致。第三方测试的优势：结果权威（CNAS 认可）。设备全、能力强。不用自己维护。第三方测试的劣势：排队等档期。费用高（按小时或按项收费）。调试不方便。建议： 企业可以建预兼容/研发实验室，做内部预测试和整改；正式认证送第三方。这样既保证效率，又保证认证权威性。 八、总结 搭建 EMC 实验室，核心是四个方面：1. 场地：远离干扰源、电磁环境干净、接地方便、面积够大。先做电磁环境评估。2. 屏蔽室：钢板满焊、接缝密封、门用簧片、通风用波导、穿板用滤波器、接地可靠。屏蔽效能 ≥60~100dB。3. 暗室：在屏蔽室基础上贴吸波材料（铁氧体+泡沫尖劈），满足 NSA（±4dB）和场均匀性。3m 法是企业自建首选。4. 配套：独立接地（<1Ω）、电源滤波、测试仪器、监控安全。建设要点：先确定测试需求和预算。找有资质的屏蔽室/暗室厂商。严格验收（屏蔽效能、NSA、接地电阻）。仪器定期校准。EMC 实验室是重资产投入，前期规划要充分。建议先明确测试需求和预算，再找专业厂商设计方案，避免建成后才发现不满足要求。来源：电磁兼容之家
