结构仿真≠现实结果！拆解结构仿真常见误差来源，避开研发决策陷阱

企业做结构仿真，那些看不见的误差从哪里来？

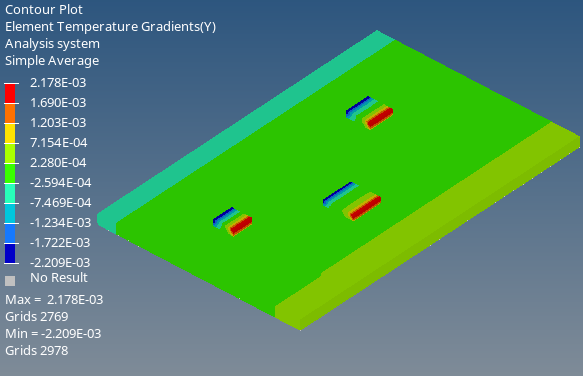

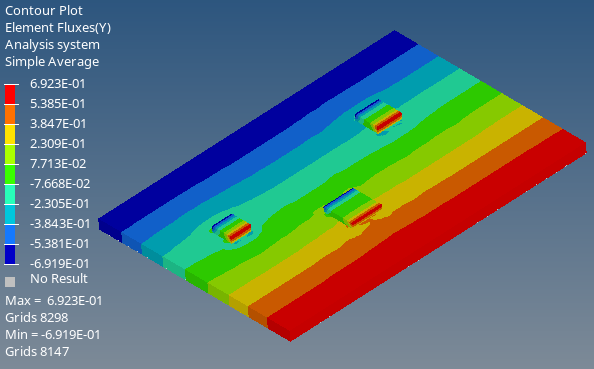

很多时候，不是软件求解不准，而是从材料、几何结构、理论假设到算法设置，每一环都会引入偏差，层层叠加，最终导致仿真和实物测试出现明显差距。

1、材料层面误差：输入数据先天就存在偏差

这是企业仿真项目最容易踩坑的起点。

缺少真实材料参数：很多零部件拿不到准确的杨氏模量、泊松比、应力‑应变曲线，只能网上查找通用参考数值，比如电路板、特殊合金、改性塑料零部件，没有实测数据支撑仿真计算。

手册参数只是理想代表值：哪怕是普通钢材，手册上的材料性能，是实验室标准试样的数值；经过锻造、焊接、冲压之后，实际工件材料性能会发生改变，和理论参数存在差异。

企业痛点：直接照搬网络、手册的材料参数开展仿真，算出来的应力、变形和样机实测对不上，研发人员反复调试模型，却找不到问题根源。

2、结构与装配带来的误差：CAD模型和真实产品本身就不一样

我们在软件中使用的理想CAD模型，和车间加工出来实物天然就存在差异，再加上仿真过程的模型简化，进一步放大误差。

1. 加工制造偏差：模型壁厚是理论数值，实际钣金存在厚度公差；设计图纸是笔直构件，加工之后会出现轻微弯曲变形。

2.工艺效应很难完整复现：焊接产生的残余应力、螺栓真实预紧力，在仿真中很难做到完全精确还原，大多只能做等效处理。

3. 装配关系简化处理：螺栓、铆接、焊接连接，仿真时常常采用共节点、绑定接触等简化方式，和真实装配接触行为有出入。

4.边界条件是理想化等效：仿真的约束、载荷都是人为设定的理想条件，现实工况往往复杂多变，很难1:1复刻。

5. 几何清理带来信息丢失：为了顺利划分网格，倒角、小孔、细小凸台等特征会被删除，部分应力集中的细节直接丢失。

企业痛点：仿真模型看着完整严谨，但忽略加工、装配、工艺带来的影响，高应力区域计算失真，按仿真结果改图纸，样机测试直接失效。



3、理论模型本身存在局限性：仿真理论不等同真实物理世界

有限元是一套工程近似理论，并不是完全还原现实物理。

举个典型场景：法兰螺栓连接，即便设置摩擦接触，库伦摩擦本身也只是理论模型，有自身适用边界。很多装配结构本身具备非线性特征，但为了计算效率，工程师选用线性频域振动分析，用线性理论去计算非线性结构，结果自然会存在局限。

企业痛点：工程师不清楚理论模型适用边界，选错分析类型，拿着线性仿真结果评估非线性工况，给出错误设计建议。

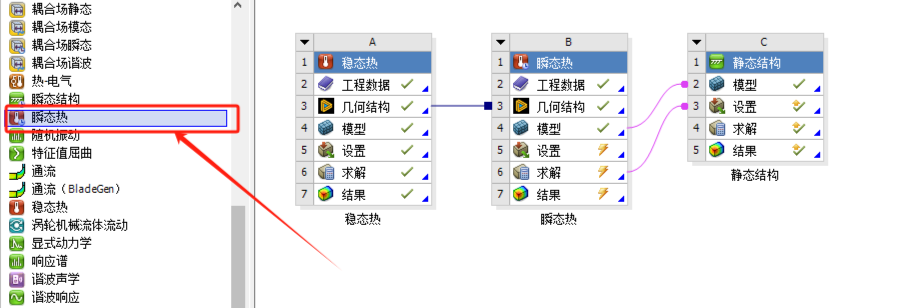

4、算法与操作层面：同样模型，不同设置，结果大不一样

相同CAD文件，不同工程师操作，输出结果差异巨大，核心来自几类人为选择：

材料模型选型是否匹配工况；

单元类型选择是否适配构件；

网格尺寸：网格过粗丢失细节，应力集中位置算不准；

接触算法设置是否贴合装配实际情况。

企业痛点：内部仿真人员经验参差不齐，网格、接触、材料模型凭感觉设置；同一个零部件，两个人算出来两套完全不一样的数据，设计部门不知道该采信哪一份报告。

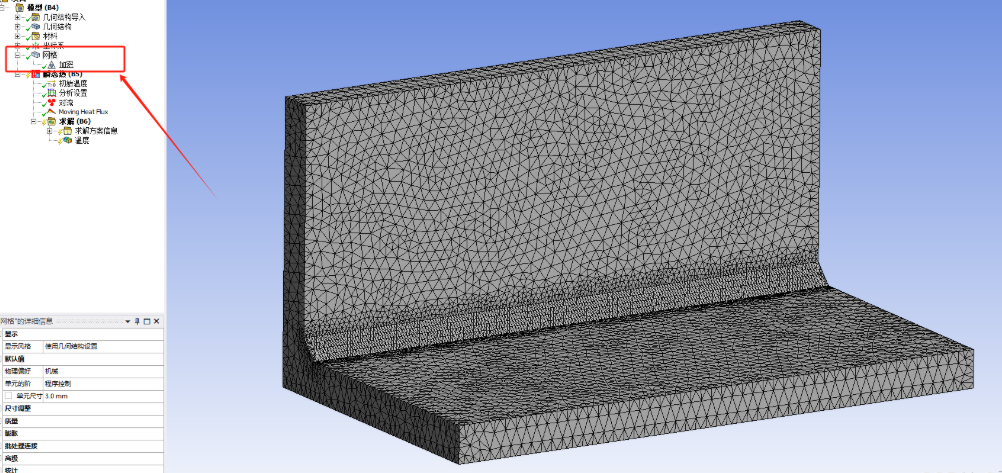

实战案例：T型焊接接头强度校核的仿真困局

很多工程师在做 T 型接头焊缝强度校核时，长期陷入困惑：仿真得出应力很高，但实物测试并没有发生开裂，或者反过来仿真看着安全，样机却焊缝失效。拆解误差来源：

1. 算法选择问题：选用线弹性材料模型，而焊缝区域实际已经进入弹塑性区间，模型本身不匹配真实受力状态。

2. 结构层面缺失信息：焊接残余应力没有纳入计算；焊缝熔合区几何细节被简化；采用共节点等效焊缝，和真实焊缝行为存在偏差。

3. 叠加构件尺寸公差、材料参数偏差、网格设置等多重因素。

这里有一个很关键的工程认知：弹性仿真，无法直接拿到应力奇异位置的真实应力数值。

工程产品当中应力集中位置非常多，受算力和时间限制，几乎不可能把全部位置都做极致网格细化，很多圆角、倒角在几何清理阶段就被移除，进一步产生应力奇异现象。我们永远无法通过仿真拿到物理世界的 “真值”，仿真的价值，是无限去逼近真实工况，做方案对比、趋势判断，而不是照搬仿真的绝对应力数值直接下结论。

很多企业的误区，就是把仿真输出的数字当成标准答案，直接作为设计验收依据，最终给产品研发埋下风险。





企业如何正确用好结构仿真？

仿真的核心价值，更多是做多方案对比、趋势判断、风险识别，而不是追求绝对数字100%和测试一模一样。

1. 厘清仿真边界：区分哪些结果可以采信，哪些位置存在应力奇异，不能直接读取绝对值；

2. 尽量输入贴近实物的材料数据，必要时结合简单材料试验校准参数；

3. 关键受力位置保留几何细节，做好网格收敛验证；

4. 仿真和样机测试虚实对标，用实测数据反向修正仿真模型；

5. 复杂项目可以引入外部专业仿真团队，规避人员经验不足带来的模型设置风险。
