EMC 实验室如何搭建?场地、屏蔽室与暗室核心要求

36分钟前浏览1
EMC 测试是产品认证的关键环节,但很多公司的 EMC 测试都依赖外部实验室,排队等档期、费用高、调试不方便。于是不少企业开始考虑自建 EMC 实验室。

但 EMC 实验室不是"找个房间放台仪器"那么简单。场地选择、屏蔽室建设、暗室设计、接地系统、供电滤波,每一个环节都有严格要求,任何一环不到位,测试结果就不可靠。








一、EMC 实验室的类型和测试项目




在讲搭建之前,先明确 EMC 实验室要做哪些测试,因为不同的测试对场地和设备要求不同。


1.1 发射测试(EMI)

  1. 传导骚扰(CE):测设备通过电源线传导的噪声,频率 150kHz~30MHz。

  2. 辐射骚扰(RE):测设备向空间辐射的噪声,频率 30MHz~1GHz(或更高)。

  3. 谐波电流:测设备注入电网的谐波,频率 0~2kHz。

  4. 电压闪烁:测设备引起的电压波动。


1.2 抗扰度测试(EMS)

  1. ESD(静电放电):±2kV~±15kV。

  2. EFT(电快速瞬变脉冲群):±0.5kV~±4kV。

  3. Surge(浪涌):±0.5kV~±4kV。

  4. RS(辐射抗扰度):10V/m(80MHz~2GHz)。

  5. CS(传导抗扰度):10V(150kHz~80MHz)。

  6. DIPS(电压跌落):0%~100% 电压跌落。


1.3 实验室的分类

根据测试能力,EMC 实验室分几类:

  • 预兼容实验室:做内部预测试,不追求精确通过认证标准。要求相对低,成本低。

  • 标准认证实验室:做正式认证测试,测试结果有法律效力。要求高,需要 CNAS/CMA 认可。

  • 研发调试实验室:做产品调试,重点是重复性和可调性,不一定符合标准。

企业自建的一般是预兼容实验室或研发调试实验室,用于内部预测试和整改,正式认证还是送第三方。本文主要讲预兼容/研发实验室的搭建。







二、场地选择




场地是实验室的基础,选不好后面再怎么补救都难。


2.1 场地位置

远离干扰源:

  • 远离大功率电机、变频器、电焊机、雷达、电台、高压输电线。

  • 远离电梯机房、配电室、中央空调机房。

  • 远离无线通信基站(如果做辐射测试)。

环境安静:

  • 选择环境电磁噪声低的地方。

  • 远离繁忙公路、铁路(车辆点火噪声)。

楼层选择:

  • 优先选一楼或地下室,接地方便、振动小。

  • 高层接地困难(接地干线长、阻抗大),且容易受楼板振动影响。

  • 如果只能在楼上,要做独立的接地系统和减振处理。

面积:

  • 屏蔽室:至少 3m×4m×2.5m(内部尺寸),能放下测试桌和设备。

  • 暗室:3m 法暗室至少 6m×9m×6m,10m 法更大。

  • 辅助用房:控制室、设备间、被测设备准备间。


2.2 场地的电磁环境评估

在定场地之前,先做电磁环境测量:

  • 用频谱仪加天线,测场地的环境噪声电平。

  • 对比标准限值,环境噪声至少要比限值低 6dB(最好 10dB)。

  • 如果环境噪声太高,屏蔽室和暗室的要求就更严。







三、屏蔽室




屏蔽室是 EMC 实验室的核心设施,用于传导测试、ESD、EFT、浪涌等测试。它的作用是把外部电磁干扰挡住,同时防止内部噪声泄露。


3.1 屏蔽室的原理

屏蔽室是一个金属六面体,利用金属的反射和吸收衰减电磁波。屏蔽效能(SE)是关键指标。

屏蔽效能的组成:

  • 反射损耗:电磁波在金属表面反射。

  • 吸收损耗:电磁波在金属内部被吸收。

  • 多次反射修正:金属内部多次反射的影响。

对于电场和平面波,金属屏蔽效果很好;对于低频磁场,需要高导磁材料(如坡莫合金)。


3.2 屏蔽室的核心要求

1. 屏蔽效能

不同测试对屏蔽效能要求不同:

测试
屏蔽效能要求
传导骚扰
≥60dB(150kHz~30MHz)
ESD/EFT/Surge
≥60dB
辐射骚扰(暗室)
≥80dB(30MHz~1GHz)
辐射抗扰
≥100dB(1GHz 以下)

一般屏蔽室的屏蔽效能要求:

  • 磁场:≥60dB(150kHz~1MHz)

  • 电场:≥100dB(1MHz~1GHz)

  • 平面波:≥100dB(1MHz~1GHz)

2. 屏蔽材料

  • 钢板:常用 2~3mm 厚冷轧钢板,对电场和高频磁场屏蔽好,低频磁场一般。

  • 铜箔/铜网:导电好,但低频磁场屏蔽差,常用于内层。

  • 坡莫合金(高导磁合金):低频磁场屏蔽好,但贵、加工难,用于低频磁场敏感的场合。

一般 EMC 屏蔽室用钢板焊接结构,屏蔽效能满足大部分测试需求。

3. 接缝处理

屏蔽室的接缝是漏屏蔽的重灾区。

  • 焊接:钢板之间满焊,不能点焊。焊接后打磨平整。

  • 导电衬垫:可拆卸的接缝处(如门、通风口)用导电橡胶、铍铜簧片等导电衬垫。

  • 导电连续性:所有金属部件之间要保证导电连续,不能有绝缘层。

4. 门

屏蔽门是最大的活动接缝,要求最高。

  • 用铍铜簧片或指形簧片,保证门关闭时导电连续。

  • 门的密封要严密,定期检查簧片弹性和接触电阻。

  • 一般用气动或电动锁紧门,手动门很难保证密封压力均匀。

5. 通风口

屏蔽室需要通风,但通风口不能漏屏蔽。

  • 用截止波导通风板,波导孔径小于工作频率的半波长。

  • 30MHz 信号的半波长是 5m,所以通风孔径一般不超过 5cm(留裕量)。

  • 通风板和屏蔽室之间用导电衬垫密封。

6. 电源线和信号线进出

电源线和信号线进出屏蔽室必须经过滤波器,否则屏蔽室白做。

  • 电源滤波器:安装在屏蔽室壁上,电源线从滤波器穿入。

  • 信号滤波器:信号线用屏蔽线,穿过屏蔽室时用专用滤波器或波导管。

  • 光纤:可以直接穿过,不影响屏蔽(但要处理好穿板孔的屏蔽)。

  • 所有穿板孔都要用导电密封,不能有缝隙。

7. 接地

屏蔽室必须可靠接地。

  • 接地电阻 <1Ω(越好越好)。

  • 屏蔽室底部用铜带或编织带连接到接地系统。

  • 接地点要靠近,接地干线要粗(铜排 30mm×3mm 以上)。


3.3 屏蔽室的内部环境

1. 地面

  • 地面要平整、耐磨、防静电。

  • 铺防静电地板或环氧地坪。

  • 地面和屏蔽室壁之间导电连接(如果需要)。

2. 墙面和顶面

  • 内侧可以不处理(直接钢板),也可以做装饰。

  • 如果做装饰,装饰材料不能影响屏蔽(不能用金属粉、金属网)。

  • 顶面要留照明、摄像头、传感器的安装位置。

3. 供电

  • 屏蔽室内电源经过滤波器后使用。

  • 照明用低压直流电(如 24V LED),避免交流电源的干扰。

  • 插座要接地良好。

4. 测试桌

  • 标准要求用木质或非金属桌子,高度 0.8m。

  • 桌面铺接地参考平面(铜皮或铝皮),参考平面接屏蔽室地。







四、暗室




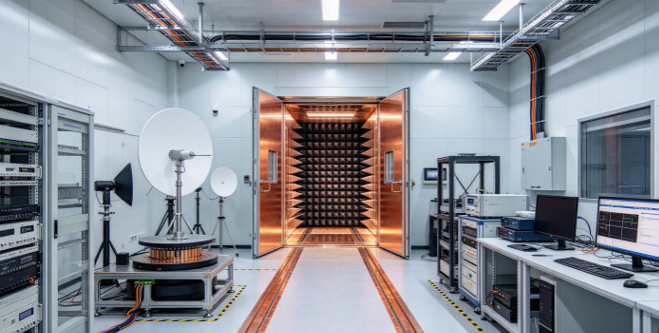

暗室(Anechoic Chamber)是辐射发射和辐射抗扰度测试的场地。它在屏蔽室的基础上,内部贴满吸波材料,模拟自由空间环境。


4.1 暗室的原理

暗室的作用:

  1. 屏蔽外部干扰(屏蔽室功能)。

  2. 吸收内部电磁波,消除反射,模拟开阔场(OATS)的自由空间环境。

吸波材料是暗室的核心。


4.2 暗室的类型

1. 3m 法暗室

被测设备(EUT)到接收天线的距离 3m。

  • 尺寸:约 6m×9m×6m(内部)。

  • 用途:大部分消费电子、工业设备的辐射测试。

  • 成本:相对低,企业自建首选。

2. 10m 法暗室

EUT 到接收天线距离 10m。

  • 尺寸:约 12m×21m×10m。

  • 用途:汽车、大型设备、高标准测试。

  • 成本:高,一般第三方实验室才有。

3. 混响室(RC)

另一种辐射测试场地,用搅拌器使电磁场均匀分布。

  • 优点:场强均匀、测试快、对大设备好。

  • 缺点:不能测方向性,校准复杂。

  • 适合:辐射抗扰度测试。

企业自建一般选 3m 法暗室。


4.3 暗室的核心要求

1. 屏蔽效能

暗室的屏蔽效能要求比普通屏蔽室更高:

  • ≥100dB(30MHz~1GHz)

  • ≥80dB(1GHz~18GHz)

因为辐射测试的信号很微弱,外部干扰必须被充分衰减。

2. 吸波材料

吸波材料是暗室的灵魂,决定了测试的准确性。

吸波材料类型:

  • 铁氧体吸波材料:低频(30MHz~1GHz)吸收好,厚度小(几十 cm)。但高频吸收差。

  • 泡沫吸波材料(聚氨酯+碳):高频吸收好,做成尖劈形。但低频需要很长的尖劈(几米)。

  • 复合吸波材料:铁氧体 + 泡沫尖劈,宽频段吸收。

暗室常用组合: 铁氧体瓦(贴墙)+ 泡沫尖劈(覆盖),覆盖 30MHz~40GHz。

吸波材料的核心参数:

  • 反射损耗(VSWR):表示吸波效果,要求 < -17dB(30MHz~1GHz)。

  • 吸收率:>99%。

  • 频段:覆盖测试频率范围。

  • 防火等级:UL94 V-0 或同等。

3. 场地衰减(NSA)

场地衰减是衡量暗室是否符合标准的关键指标。

  • 用归一化场地衰减(NSA)法校准。

  • 测试值和理论值的偏差 ≤±4dB(30MHz~1GHz)。

  • 这个指标决定了暗室能不能做正式认证测试。

4. 场地均匀性(SUT)

对于辐射抗扰度测试,暗室的场均匀性要满足要求。

  • 在 1.5m×1.5m 的区域内,16 个点的场强偏差 ≤6dB(75% 的点)。

  • 用于辐射抗扰度测试的暗室必须满足。

5. 转台和天线塔

辐射测试需要:

  • 转台:EUT 放在转台上,0~360° 旋转,找最大辐射方向。转台直径 1~2m,承重满足 EUT。

  • 天线塔:接收天线可以在 1~4m 高度升降,找最大辐射。

转台和天线塔的电机要屏蔽,不能干扰测试。线缆要滤波进出暗室。

6. 接地

暗室的接地和屏蔽室类似,但要求更高:

  • 接地电阻 <0.5Ω。

  • 屏蔽室、吸波材料的地网、转台地参考平面都要可靠接地。

  • 用铜排做接地母线,多点接地。

7. 地面反射

辐射测试中,地面是反射面(模拟开阔场)。

  • 暗室地面不贴吸波材料,用金属地面(钢板)。

  • 地面要平整、导电连续。

  • EUT 和天线之间的地面是反射路径,不能有遮挡。


4.4 暗室的辅助设施

1. 控制室

  • 屏蔽室外设控制室,放测试仪器、电脑。

  • 用光纤或屏蔽线缆连接暗室内设备。

  • 监控摄像头实时观察暗室内情况。

2. 电源

  • 暗室电源经过多级滤波。

  • 给 EUT 供电的电源和给测试设备供电的电源要分开。

  • 电源滤波器性能要满足屏蔽要求。

3. 信号接口

  • 暗室和控制室之间用光纤传数据(不引入干扰)。

  • 如果用电缆,必须经过专用滤波器。

  • 天线信号用低损耗同轴电缆,穿板处用专用连接器。







五、配套设施




屏蔽室和暗室只是主体,还需要一系列配套设施才能正常工作。

5.1 接地系统

接地是 EMC 实验室的基础,必须做好。

接地方式:

  • 独立接地:实验室单独打接地极,接地电阻 <1Ω。

  • 联合接地:和建筑接地网共用,接地电阻 <1Ω。

接地系统设计:

  • 用铜排做接地母线(30mm×3mm 或更大)。

  • 屏蔽室、暗室、测试设备、测试桌参考平面都接到接地母线。

  • 接地线短直,减少电感。

  • 接地电阻定期测量。

注意: 接地不是"接到地就行",还要考虑接地阻抗(高频时接地线有电感)。高频接地要大面积、多点接触。


5.2 电源滤波

实验室的电源必须经过滤波,否则电网的噪声会进入屏蔽室,干扰测试。

电源滤波器要求:

  • 插入损耗 ≥100dB(150kHz~30MHz)。

  • 额定电流满足实验室总用电需求。

  • 安装在屏蔽室壁上,进线在外、出线在内。

  • 滤波器外壳和屏蔽室壁导电接触良好。

注意:

  • 滤波器后面的线不能再绕到屏蔽室外,否则滤波白做。

  • 不同设备的电源滤波器要分开,避免互相干扰。


5.3 测试仪器

EMC 实验室需要以下仪器:

发射测试:

  • EMI 接收机(或频谱仪 + EMI 软件)。

  • LISN(线路阻抗稳定网络)。

  • 接收天线(双锥、对数周期、喇叭天线)。

  • 预放、衰减器。

抗扰度测试:

  • ESD 枪。

  • EFT 脉冲群发生器。

  • 浪涌发生器。

  • 信号源、功率放大器、发射天线(辐射抗扰)。

  • 耦合去耦网络(传导抗扰)。

仪器要求:

  • 仪器本身要经过校准,溯源到国家标准。

  • 定期校准(一般 1 年一次)。

  • 仪器的接地和屏蔽要做好。


5.4 监控与安全

  • 监控摄像头(屏蔽式)。

  • 烟感、温感报警。

  • 紧急断电装置。

  • 通风和温控(暗室吸波材料易燃,要注意防火)。







六、建设流程与注意事项




6.1 建设流程

  1. 需求分析:确定要做哪些测试、预算、场地。

  2. 场地选择与评估:测电磁环境、评估接地条件。

  3. 方案设计:屏蔽室、暗室、接地、供电方案。

  4. 施工:屏蔽室焊接、暗室吸波材料粘贴、接地施工。

  5. 验收测试:屏蔽效能、NSA、场均匀性、接地电阻。

  6. 仪器安装与校准。

  7. 试运行与正式投入。


6.2 常见问题

1. 屏蔽效能不达标。

  • 原因:焊接有缝隙、门密封不好、穿板孔没处理。

  • 解决:用近场探头找漏点,补焊或加导电衬垫。

2. 接地电阻太大。

  • 原因:接地极数量不够、土壤电阻率高。

  • 解决:增加接地极、换降阻剂、用深井接地。

3. 暗室 NSA 超差。

  • 原因:吸波材料性能不够、暗室尺寸不标准、内部反射。

  • 解决:更换/增加吸波材料、调整暗室布局。

4. 电源滤波不好。

  • 原因:滤波器性能差、安装不规范。

  • 解决:换高性能滤波器、规范安装。


6.3 成本估算

  • 屏蔽室(3m×4m×2.5m):20~50 万。

  • 3m 法暗室:200~500 万(含吸波材料、转台、天线塔)。

  • 测试仪器:100~300 万。

  • 接地和配套:10~30 万。

  • 总计:预兼容实验室 100~300 万,认证级暗室 500~1000 万。

成本差异很大,取决于测试能力、设备档次、屏蔽要求。







七、企业自建 vs 第三方测试




自建的优势:

  • 随时可用,调试方便。

  • 长期看成本低。

  • 保密性好。

自建的劣势:

  • 初期投资大。

  • 需要专业人员维护。

  • 预兼容结果不一定和正式认证一致。

第三方测试的优势:

  • 结果权威(CNAS 认可)。

  • 设备全、能力强。

  • 不用自己维护。

第三方测试的劣势:

  • 排队等档期。

  • 费用高(按小时或按项收费)。

  • 调试不方便。

建议: 企业可以建预兼容/研发实验室,做内部预测试和整改;正式认证送第三方。这样既保证效率,又保证认证权威性。







八、总结




搭建 EMC 实验室,核心是四个方面:

1. 场地:远离干扰源、电磁环境干净、接地方便、面积够大。先做电磁环境评估。

2. 屏蔽室:钢板满焊、接缝密封、门用簧片、通风用波导、穿板用滤波器、接地可靠。屏蔽效能 ≥60~100dB。

3. 暗室:在屏蔽室基础上贴吸波材料(铁氧体+泡沫尖劈),满足 NSA(±4dB)和场均匀性。3m 法是企业自建首选。

4. 配套:独立接地(<1Ω)、电源滤波、测试仪器、监控安全。

建设要点:

  • 先确定测试需求和预算。

  • 找有资质的屏蔽室/暗室厂商。

  • 严格验收(屏蔽效能、NSA、接地电阻)。

  • 仪器定期校准。

EMC 实验室是重资产投入,前期规划要充分。建议先明确测试需求和预算,再找专业厂商设计方案,避免建成后才发现不满足要求。

来源:电磁兼容之家
振动电源汽车建筑电子消费电子通信电场理论电机材料控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-10-22
最近编辑:36分钟前
电磁兼容之家
了解更多电磁兼容相关知识和资讯...
获赞 56粉丝 230文章 2671课程 0
点赞
收藏
作者推荐

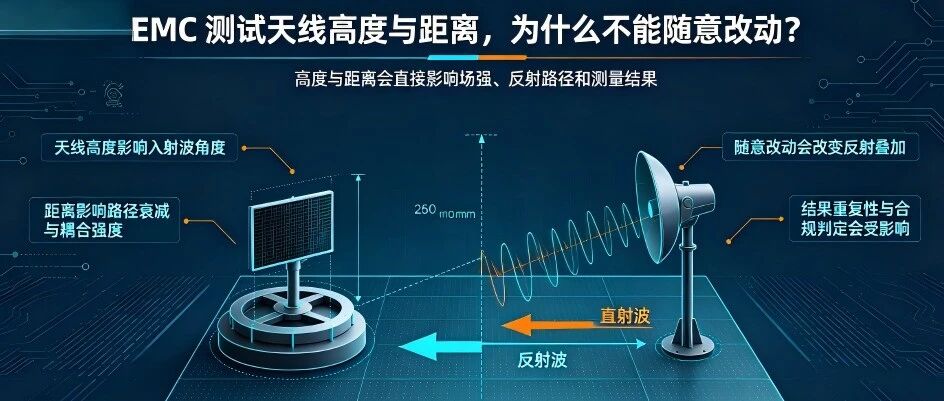

EMC 测试天线高度与距离:为什么不能随意改动?
