课程适合的人群:
1. 学习型仿真工程师;
2. 理工科院校学生(需具备一定的电磁学基础);
3. 从事高速PCB设计的layout工程师和硬件工程师(提升个人能力、考虑技术转型);
4. CST软件学习和应用者。
通过对本次课程的学习,学员可以获取如下技能:
1. 掌握运用CST PCB工作室进行PCB辅助设计的方法;
2. 掌握运用CST PCB工作室进行PCB仿真及分析的方法;
3. 理解仿真中关键配置参数的意义;
4. 灵活使用多个求解功能模块进行多元化仿真;
5. 掌握传输线特性阻抗、眼图、S参数等仿真方法;
6. 掌握串行链路、DDR和电源PDN的仿真步骤和注意事项;
7. 为后续的CST课程学习打下基础。
CST PCB Studio 信号电源完整性仿真,广泛应用于高速 PCB 设计(如 LPDDR4、USB3.1、PCIe 等接口)、消费电子(智能音箱、路由器)、工业设备(传感器、控制器)及理工科学生学业实践等场景,覆盖 PCB 设计全流程(从导入检查、布局优化到布局后仿真验证);其核心应用价值在于,能精准解决高速信号传输失真(如反射、串扰)与电源稳定性问题(如 DC IR Drop、PDN 阻抗超标、去耦电容配置不合理),支持 Gerber、Cadence 等多格式 EDA 文件导入,依托 CST 多求解器优势实现高效仿真(自动化流程减少手工操作耗时,仿真效率优于传统方法),还可联动 EMC 分析提前排查性能隐患以降低 costly 重新设计成本,同时结合实战避坑指南与关键参数解读,既助力工程师提升 PCB 设计可靠性与效率,也为学习者筑牢 CST 应用基础,所学技能可迁移至多类复杂 PCB 场景,适配从科研验证到工业生产的不同需求。

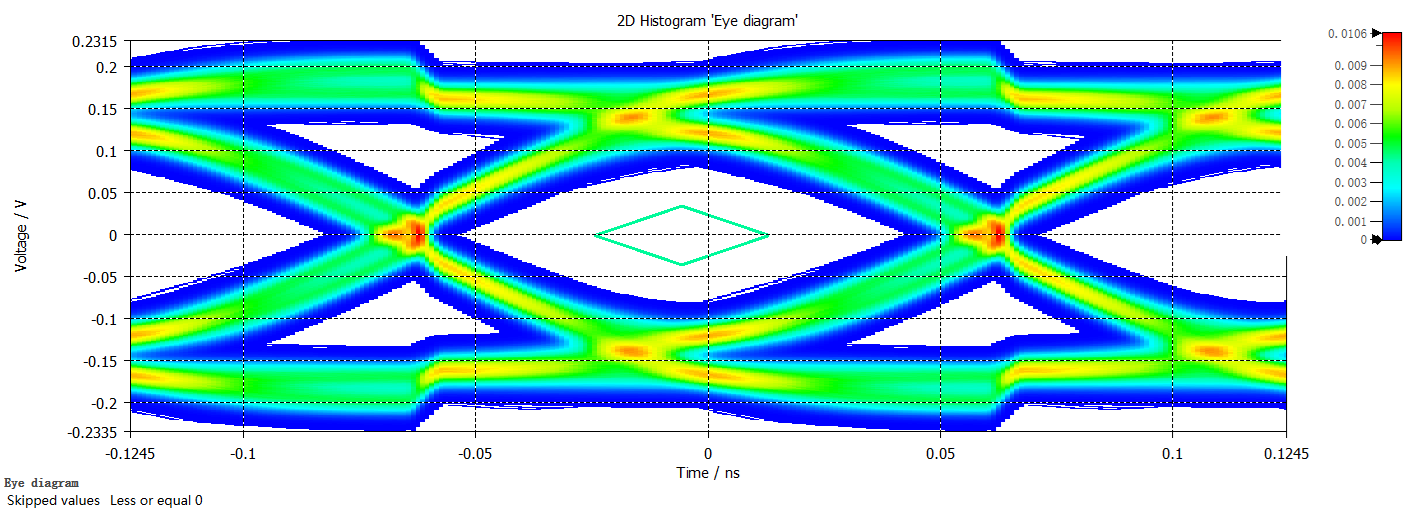

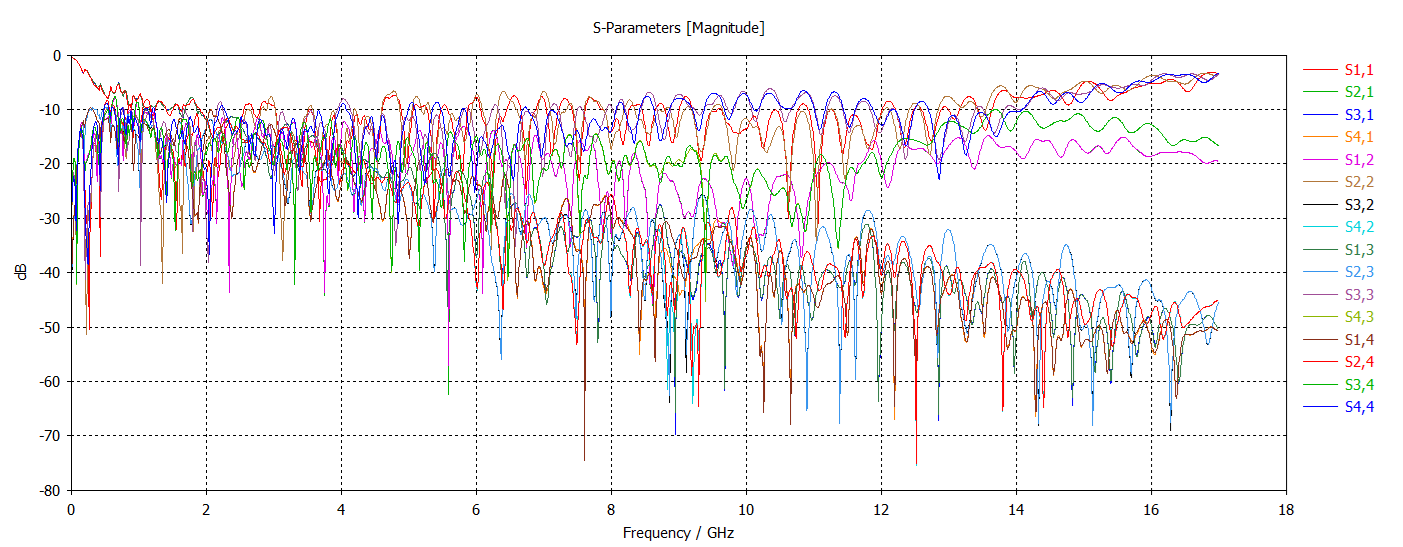

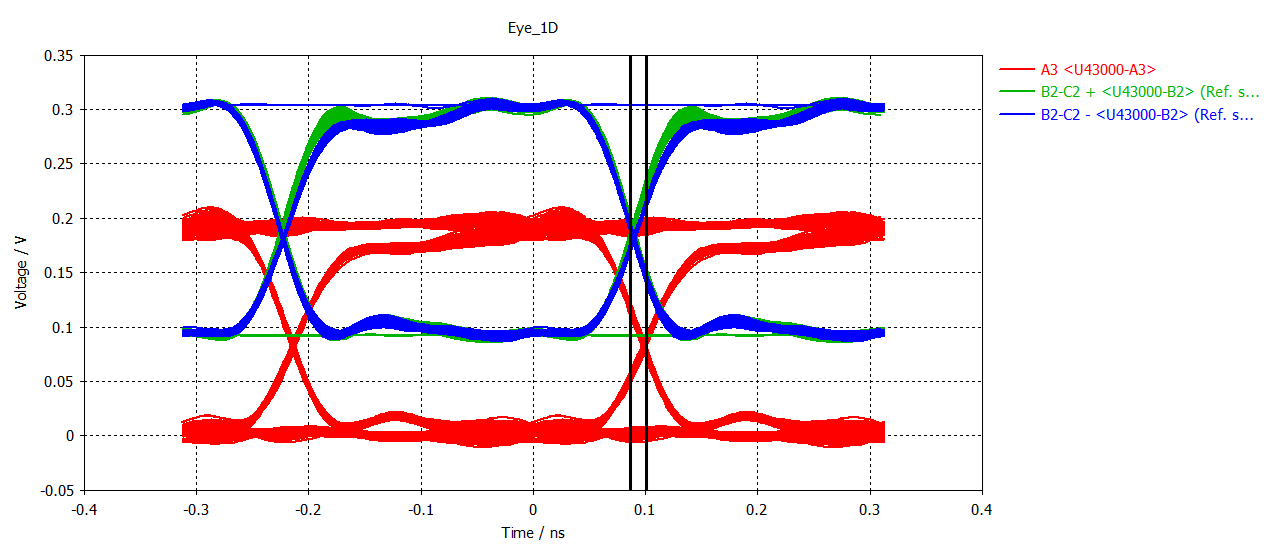

本课程将基于CST 2024 & 2022软件环境,以实际PCB产品为案例,手把手带学员系统掌握CST PCB Studio的设计辅助与仿真全流程。通过本次学习,您将能熟练配置仿真环境,并深入掌握包括S参数、TDR、信号眼图、直流压降及电源网络(PDN)阻抗在内的一系列关键仿真方法与分析技巧。
1、实战导向教学:基于CST 2024/2022 软件,以实际PCB产品为案例,手把手演示全流程,无复杂理论门槛。
2、全覆盖核心仿真场景:包含 PCB 导入检查、USB3.1 串行链路、LPDDR4 数据总线、电源 DC IR Drop 及 PDN 仿真,贴合工业实际需求。
3、高可迁移性 技巧:掌握的仿真流程可复用至 PCIe、HDMI、SerDes 等接口,适配多类高速数字系统设计。
4、避坑 高效:结合讲师工作经验,规避软件使用误区,借助自动化仿真功能减少繁琐操作,提升分析效率。作为 CST 系列基础课,为后续高阶仿真学习筑牢基础,形成技能递进。
5、本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程,推荐学习者报名参加工业和信息化部教育与考试中心颁发的——工程仿真技术(CAE分析职业能力等级评价证书)。

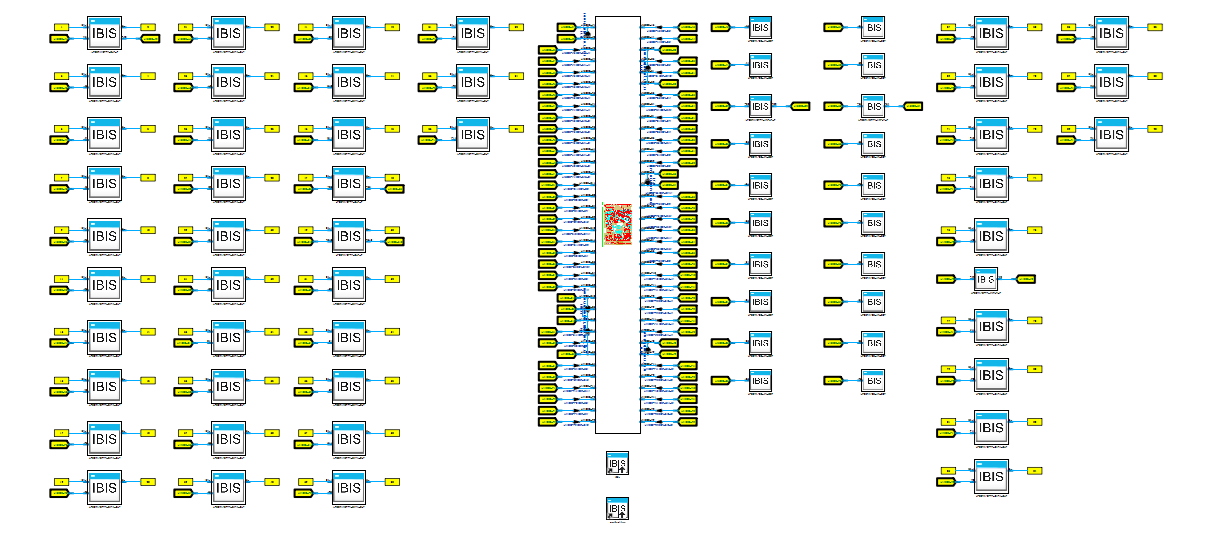

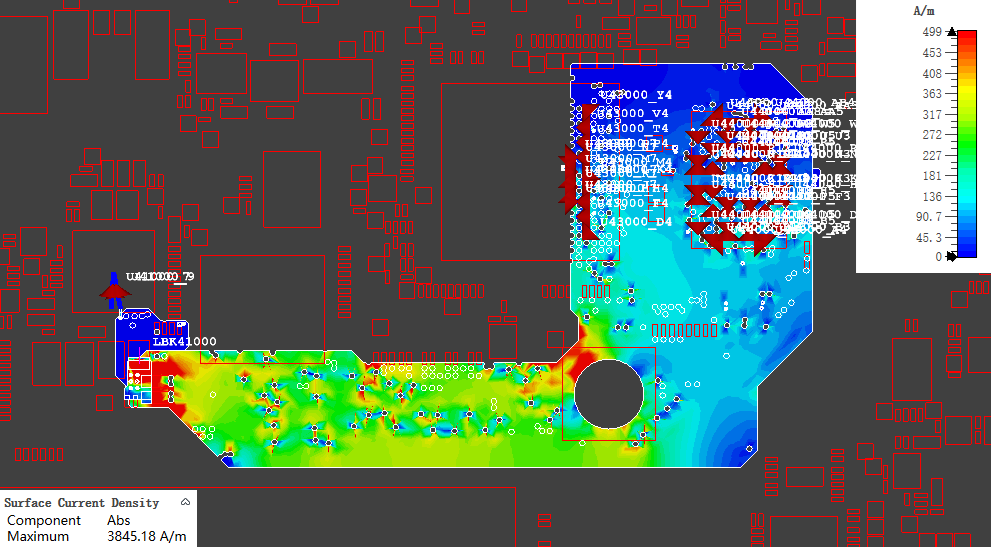

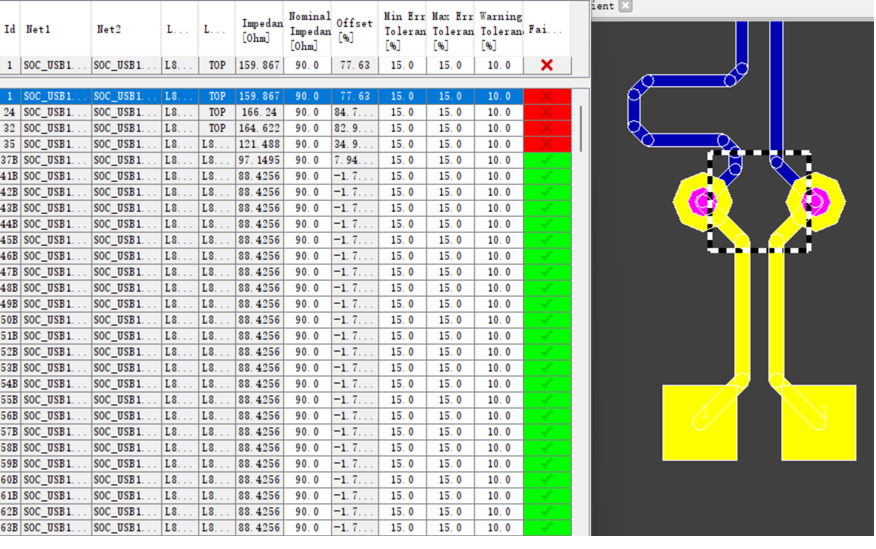

该课程系统讲解 CST PCB Studio 信号与电源完整性仿真全流程。核心涵盖 PCB 导入与检查(叠层设置、材料属性配置、阻抗计算、设计规则校验)、关键场景仿真(USB3.1 串行链路的 Loopback 测试与接收器合规性测试、LPDDR4 数据总线自动化仿真,含参数提取、眼图生成、IBIS AMI 模型应用)、电源完整性仿真(DC IR Drop 分析、PDN 阻抗优化、去耦电容自动化配置与热点识别),同时融入讲师实战避坑经验,不涉及复杂电磁学理论,以手把手操作演示为主,助力学员掌握多求解器使用、关键参数解读等核心技能,为后续高阶 CST 仿真学习奠定基础。

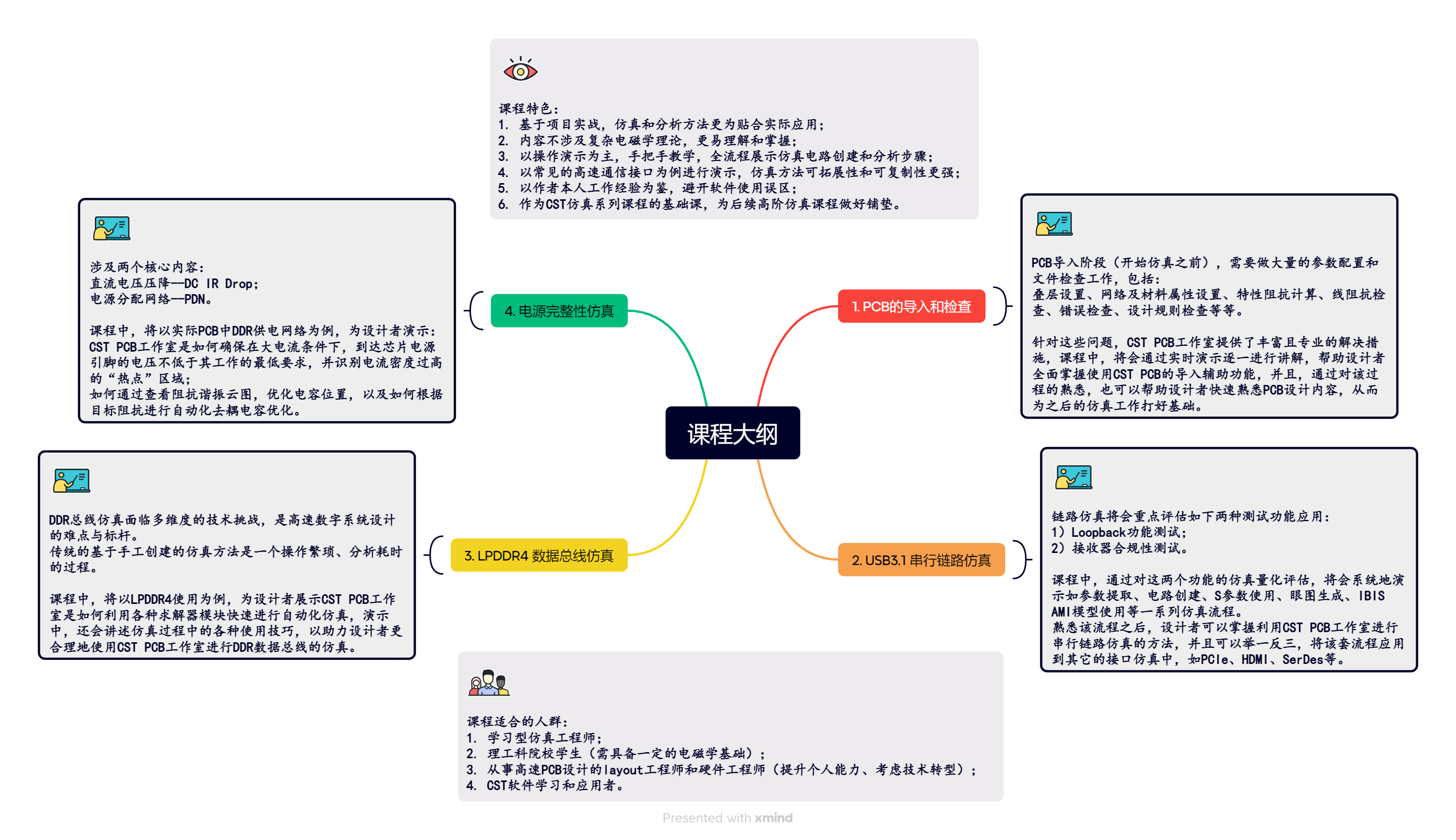

课程大纲展示如下:

特别提示:课程大纲仅供参考,以实际更新为准,会持续加餐内容,由于内容产品特殊,版权保护需要,强烈推荐用户加入作者的VIP群,关于课程任何困惑,不清楚的你都可能在群里得到答案和服务。在VIP群可以交流航天行业相关资料,就业机会等超值福利。
1、本课程为无形商品,为用户提供免费试看内容,不支持无理由退款。
2、由于ios系统(苹果手机/电脑/IPAD)购买无形商品和服务,需用户在苹果商店充值秀币后下单,并征收30%的苹果税。推荐苹果用户在仿真秀官网选择微 信和支付宝直接支付,购买成功后支持在苹果手机和电脑观看。
3、课程资料请在本详情页附件下载。云盘下载有可能失效,请联系客服人员加入VIP订阅用户群,不局限课程配套资料,还可以与同行交流行业学习资料、加餐内容、高薪内推、讲师答疑等附件服务。
4、更多行业学习资料凭借订单截图和账号,申请加入VIP群,联系作者获得,仅限购买用户一人进群获得。禁止同一订单或账号多人申请进群,账号登录异常将账号停用处理。
