开裂还是脱粘？热障涂层失效路径如何转变
DOI：10.1016/j.compstruct.2026.120428
推荐理由
涂层加厚、基体更易塑性变形，是否就能提高热障涂层可靠性？Bie等的研究表明，这些改变可能把损伤转移到另一条路径。本文适合关注涂层失效、有限变形本构和相场实现的读者，尤其值得看横向开裂、界面脱粘与局部剥落之间的竞争。
作者研究思路
核心贡献是把既有PF-CZM（相场正则化内聚模型）拓展到有限变形弹黏塑性，使体内与界面裂纹在同一框架中竞争。裂纹场d描述损伤，界面场η平滑界面附近的强度和韧性；η并不是另一套损伤。损伤驱动力纳入塑性耗散，界面韧性则按耗散一致性修正。

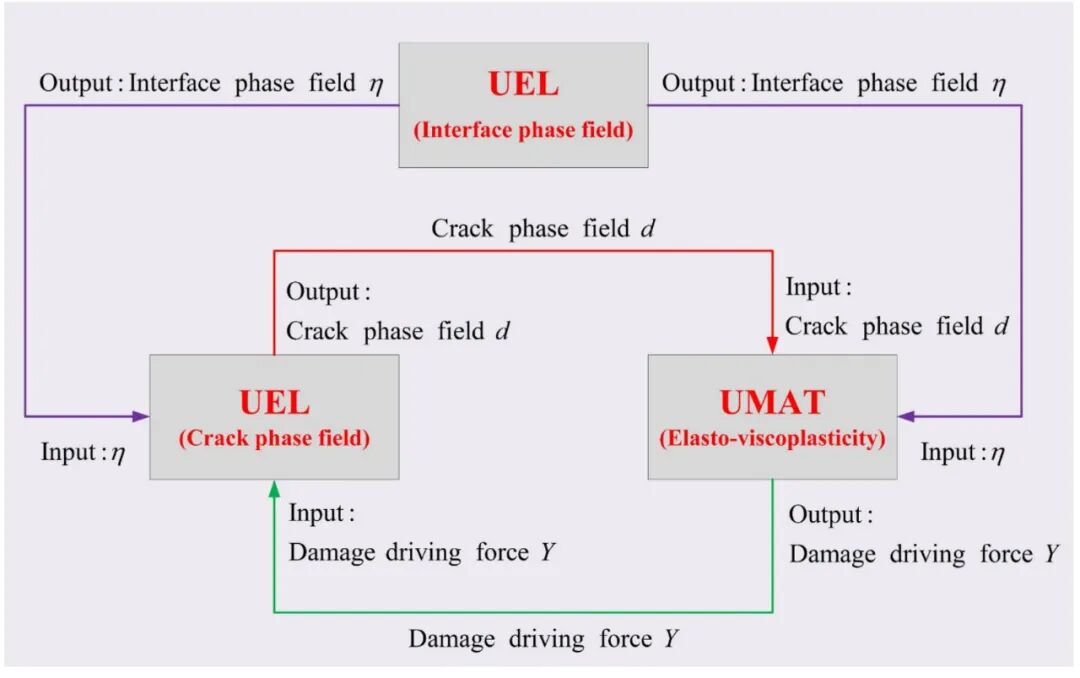

图 4：先用UEL求η，再由UMAT与裂纹UEL交错传递驱动力和损伤退化。
核心公式
式（24）：τ为等效剪应力，S为流动阻力，θ为给定温度。热激活幂律描述蠕变，不代表本文已求解温度场。
式（20）：驱动力结合最大主应力项与累积塑性功，使流动历史参与损伤演化。
式（38）（39）（41）：η连接界面与体材料的断裂能、强度；带波浪号的界面断裂能需经能量一致性修正，不能直接拿输入值代替。
核心结果图

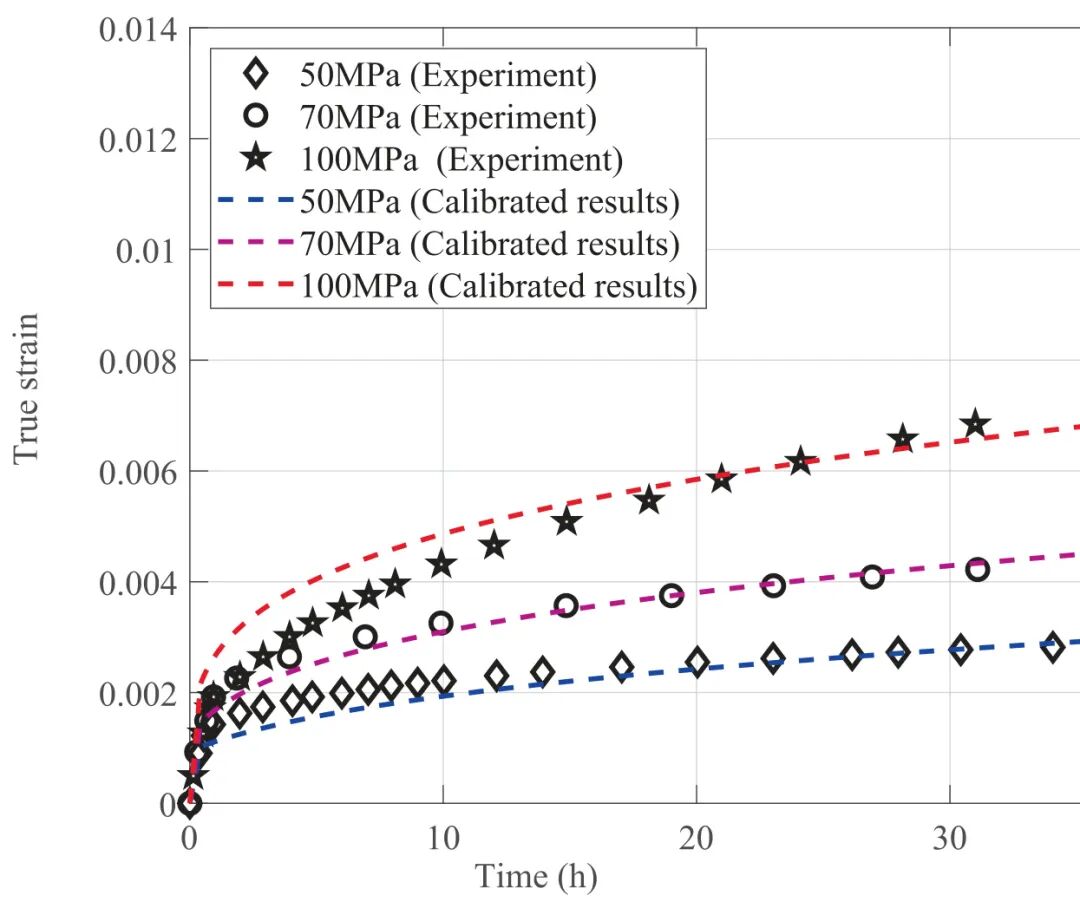

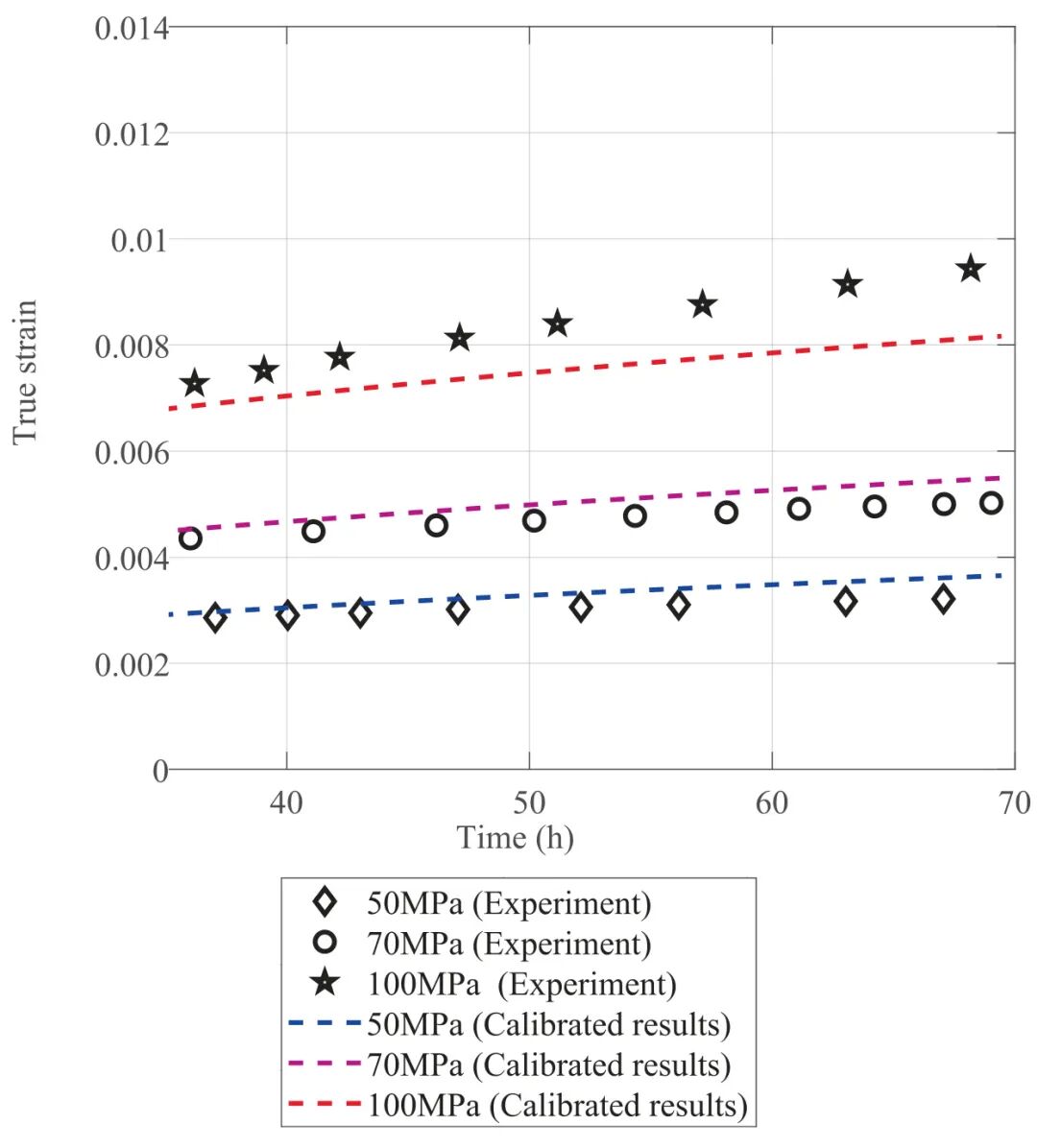

图 9按0—35 h、35—70 h拆分：50、70、100 MPa压缩蠕变数据用于标定，并非独立验证。模型反映应力依赖趋势，但100 MPa后期应变仍偏低。

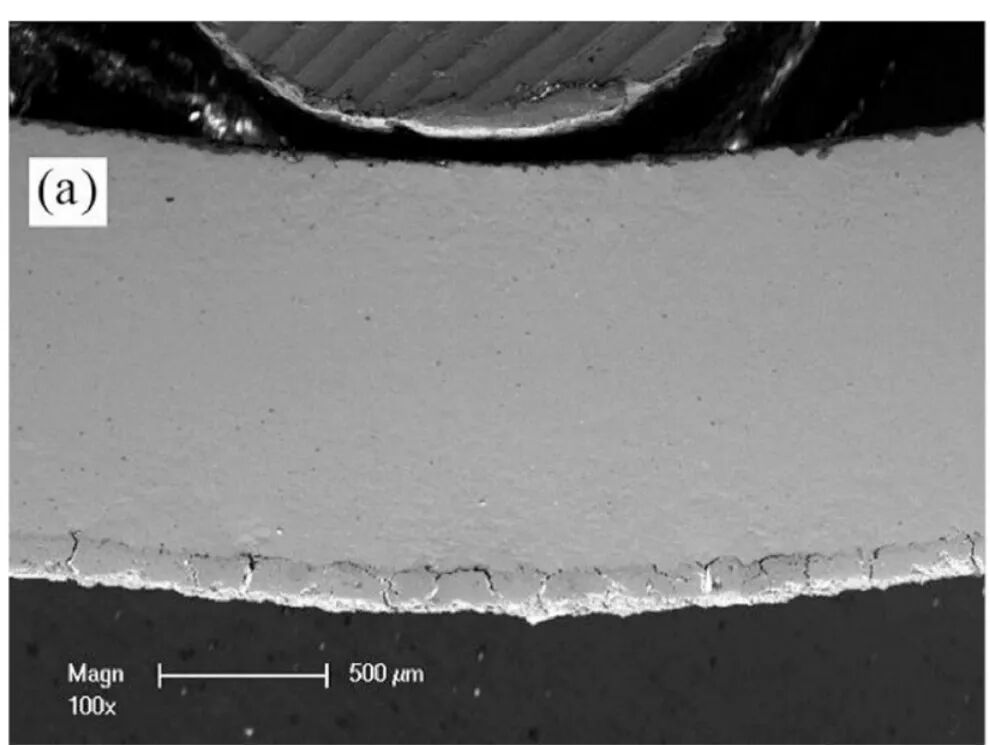

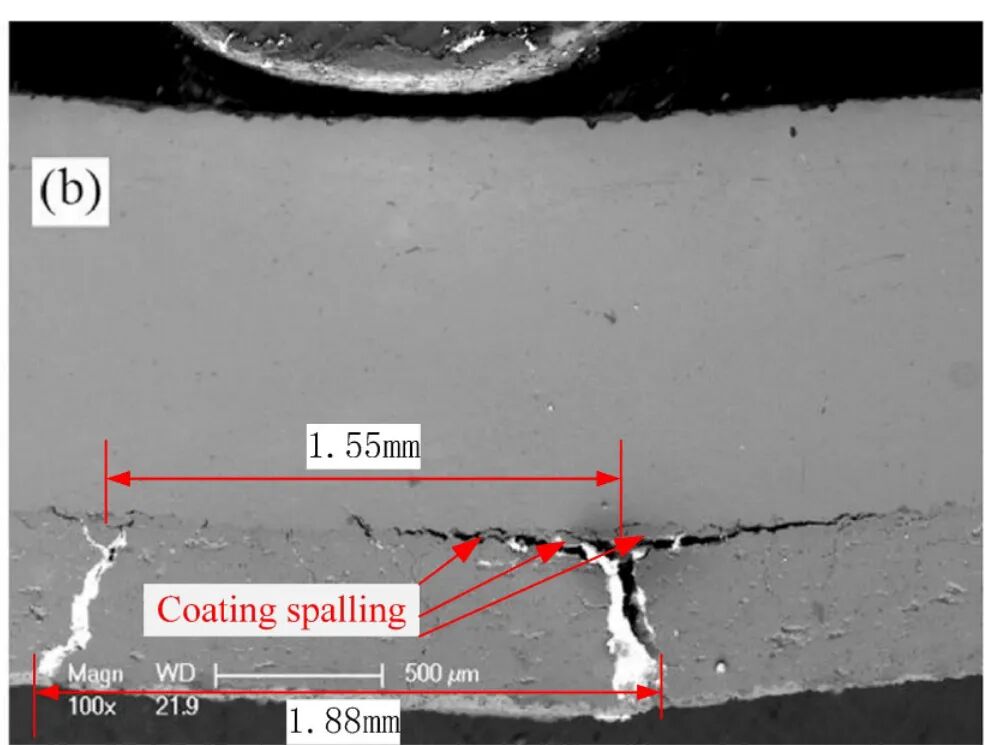

图 11(a)(b)：前作实验中，100 μm涂层以横裂为主，500 μm涂层出现界面扩展和局部剥落。

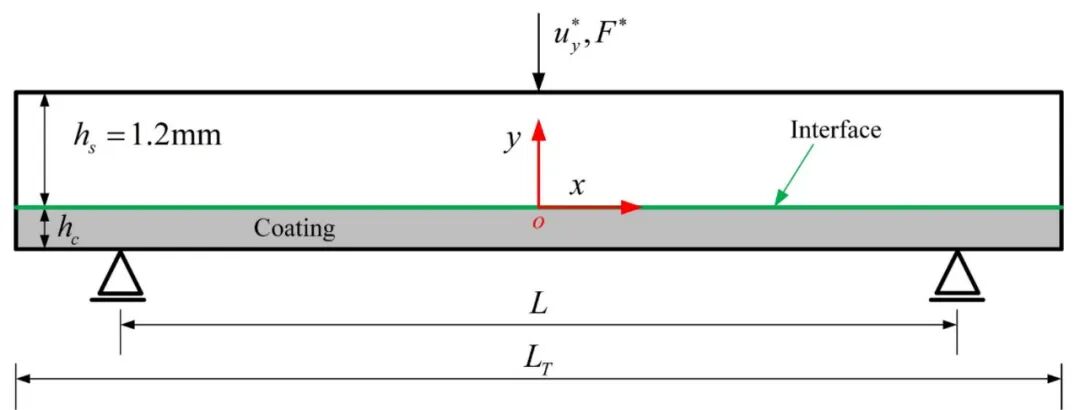

图 12：以1000℃三点弯曲模拟对照，基体厚1.2 mm，跨度16 mm。采用平面应变和半模型，基体不计损伤。

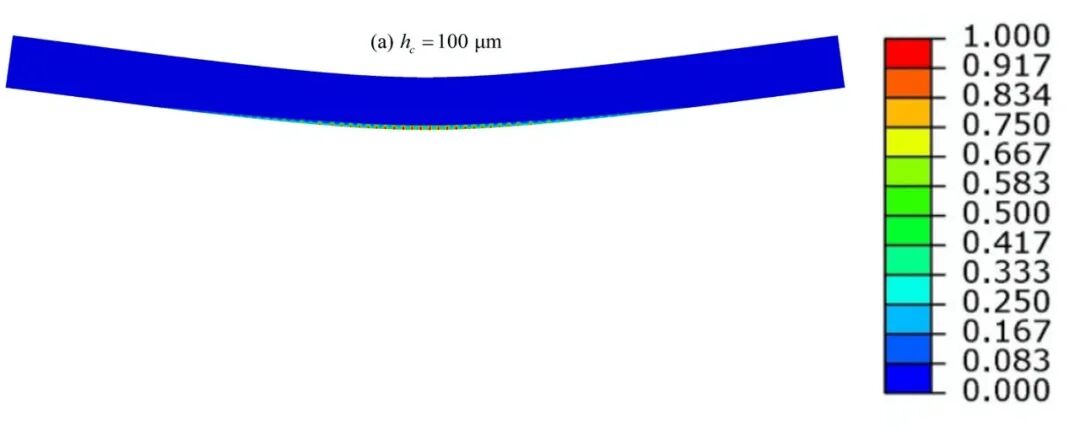

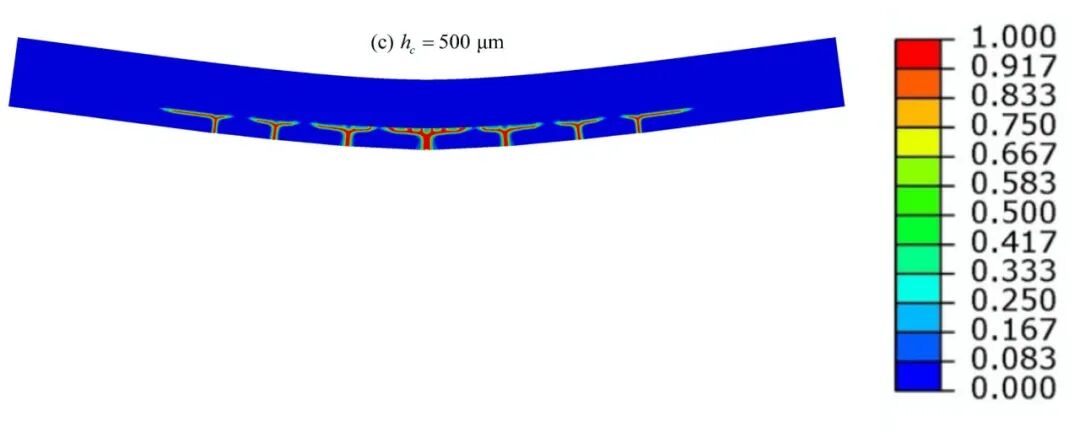

图 13(a)(c)：同为400 μm位移，较厚涂层的界面损伤更明显。色条为损伤d，不能当成塑性应变或温度；这也是特定边界下的厚度趋势。

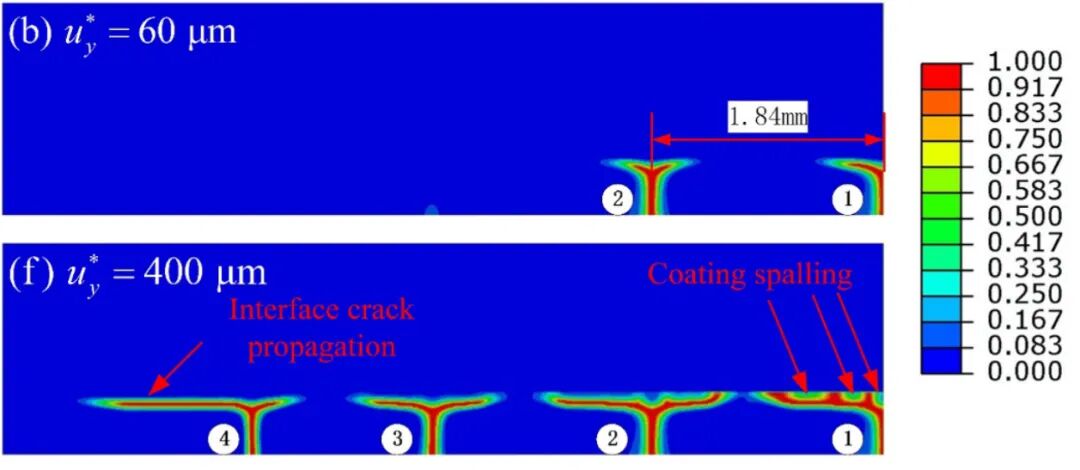

图 15(b)(f)：500 μm涂层，位移60→400 μm。横裂到达界面后，进一步发展为脱粘和局部剥落。

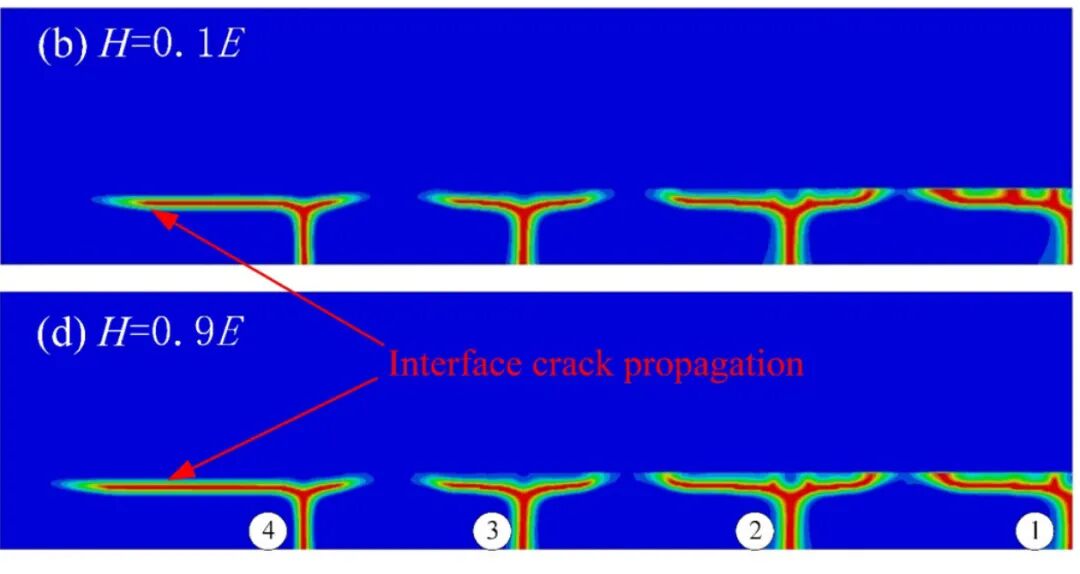

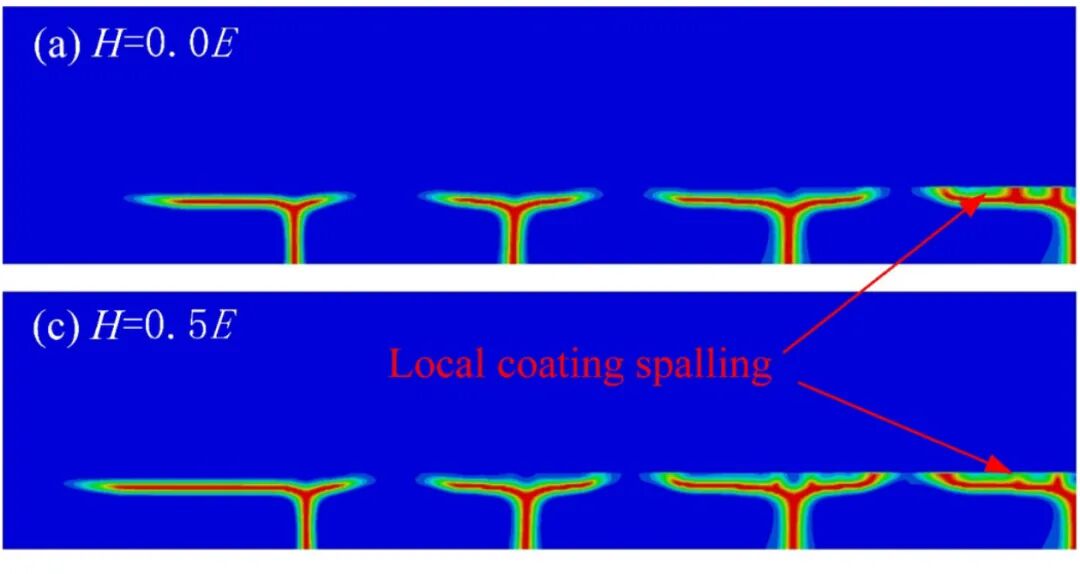

图 16(a—d)：硬化模量H从0增至0.9E，局部剥落减轻，但部分界面裂纹走得更远。因此，“塑性抑制脱粘”和“低硬化加剧剥落”可以同时成立。

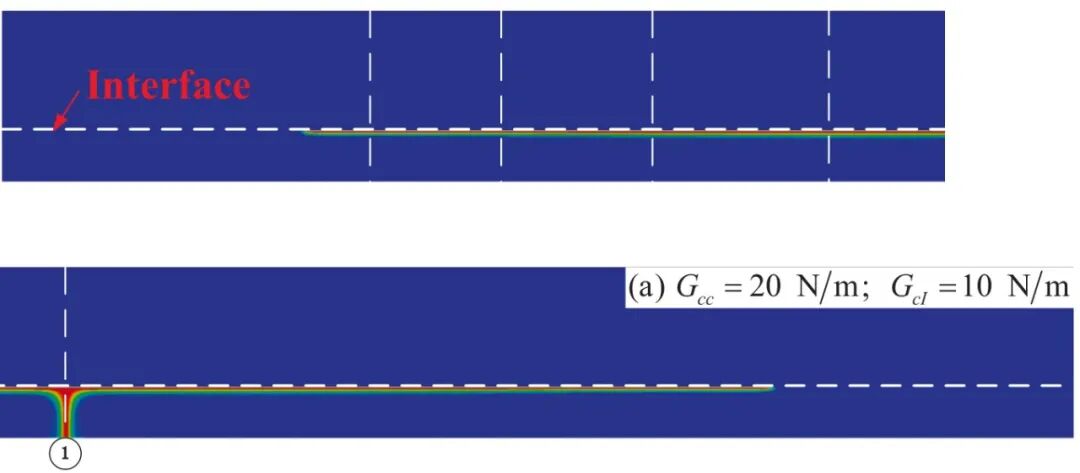

图 20(a)：左、右半域依次上下排布，便于看清局部裂纹。

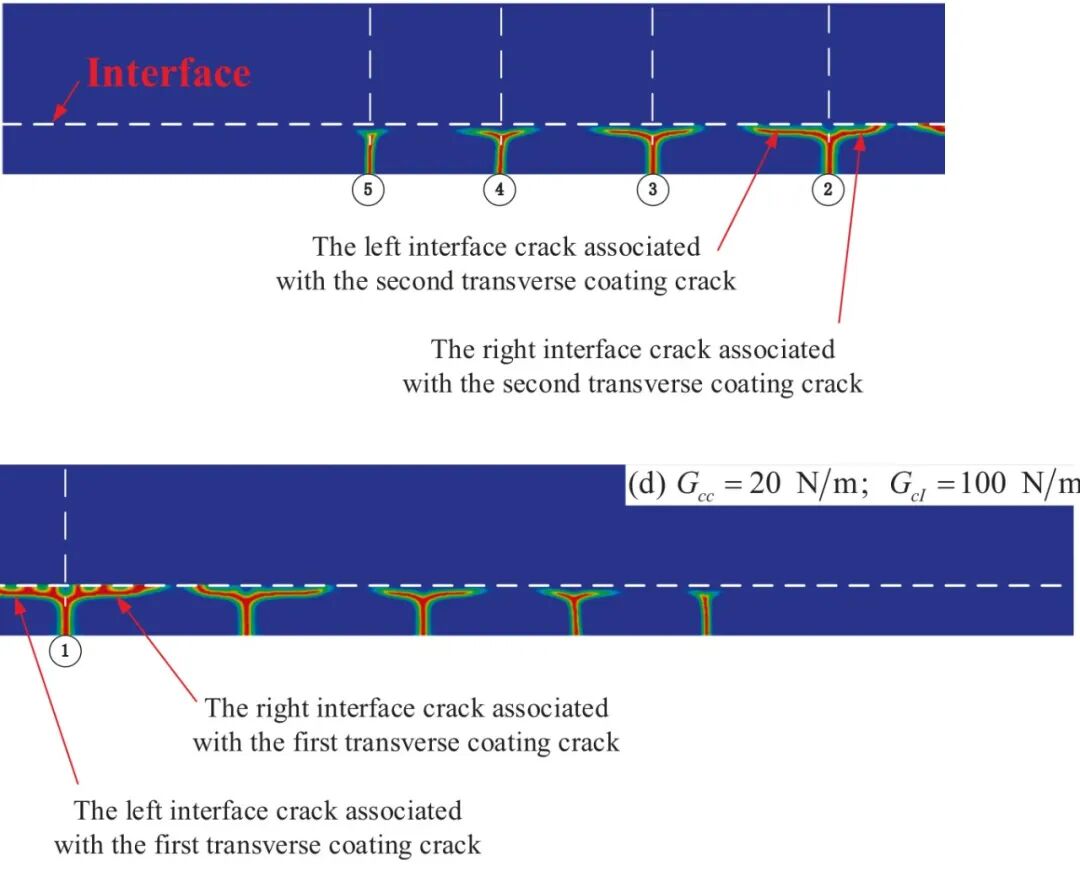

图 20(d)：同样按左、右半域上下排布，保留原参数及指向。

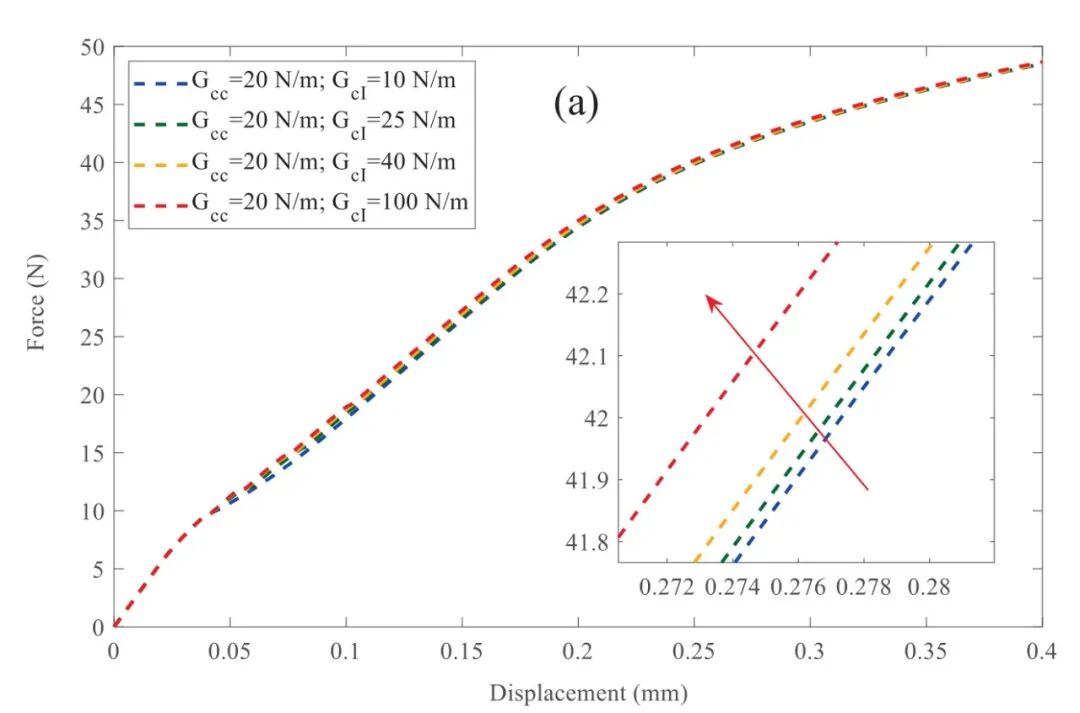

图 20(a)(d)、21(a)：涂层断裂能固定20 N/m，界面断裂能由10升至100 N/m，脱粘受抑、横裂增多，而反力曲线基本接近。承载相似不意味着局部失效相同。
作者核心结论
涂层厚度、基体塑性和界面/涂层韧性比共同改变失效路径。增强界面可以把脱粘转向涂层开裂，但并未消除损伤。现有证据限于二维、均匀各向同性近似；孔隙、三维、高温拉伸及热化学耦合仍待补充。
对我们的启示
涂层设计不能只比较峰值反力，还应同时检查界面扩展、横裂与剥落。建模时先用蠕变数据约束流动，再用裂纹基准和局部形貌检验损伤；长度尺度、网格及不可逆实现也需单独核查。
来源：Bie等，Composite Structures 389（2026），120428。原式及原图节选；图9实验来自Echsler等（2004），图11来自Long等（2019）。
