TI的工程师是真的回答问题啊！理想二极管LM7480，两路主备电切换增加栅极驱动电路问题答疑

问题1：

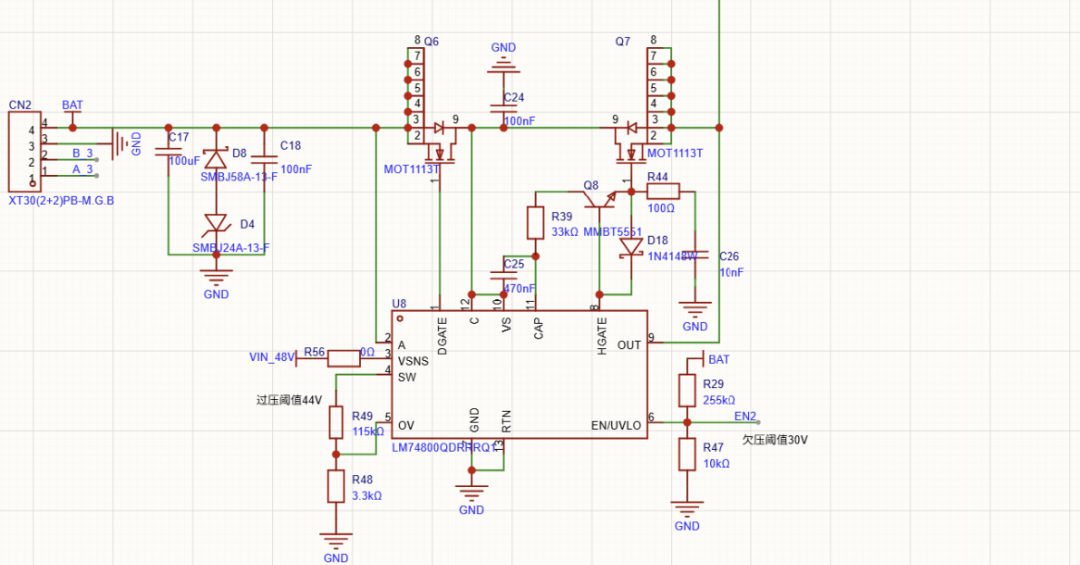

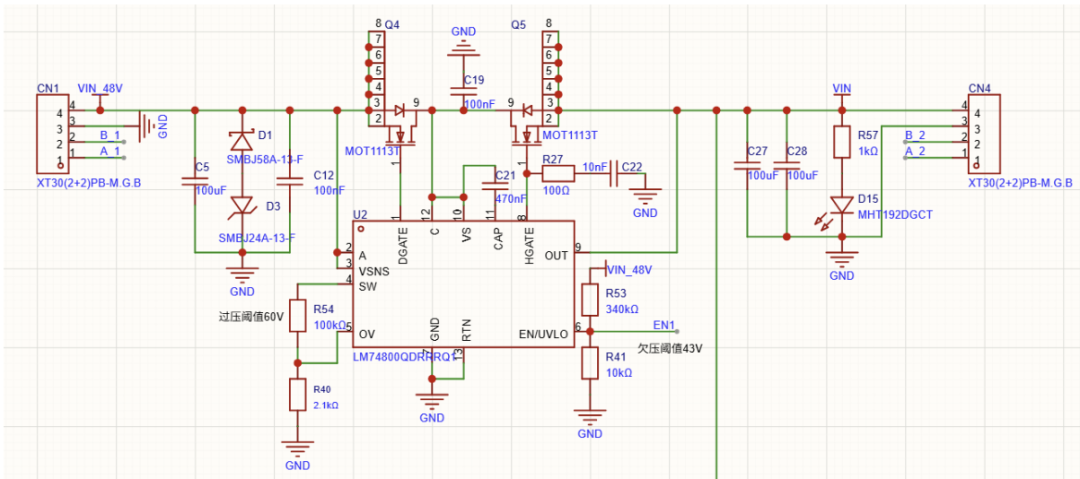

我用了两个LM7480芯片分别接48V和36V作为主备电切换，然后我空载的时候，切换很快，直接就是48V降为36V。但是我接了8R的功率电阻时切换有500ms延时，就是会48V降为0V然后升为36V。我后面用普通的理想二极管没有背靠背，发现接8R的功率电阻，切换时电压是48V降为36V正常。为什么，这种现象正常吗，有什么办法可以把这个延时降为ns级别

TI工程师回答：

您好，

下方建议供您参考，希望对您有帮助。

这 500ms 的延时不是芯片切换延时，而是备电路径 MOSFET 的栅极电容充电时间。在主电源（48V）断开时，由于带载较重，输出电容放电快，电压瞬间跌至 0V。此时备电（36V）路径的 LM7480-Q1 虽然微秒级就发出了导通指令，但外部背对背 N 沟道 MOSFET 的栅极（DGATE/HGATE）存在较大的寄生电容。LM7480-Q1 的栅极驱动电流有限（典型源电流 20mA），在有限的驱动电流下，给大栅极电容充电到开启阈值需要数百毫秒。

这是主动控制型理想二极管控制器（如 LM7480-Q1）在驱动大栅极电容 MOSFET 时，未优化栅极驱动参数和输出保持电容的典型表现。

 优化与解决建议（如何降低延时）

1.减小 MOSFET 栅极电容（选管优化）：

选择栅极电荷（Qg）更小的背对背 N 沟道 MOSFET，加快充电速度。

2.增加栅极驱动电流/外加驱动器：

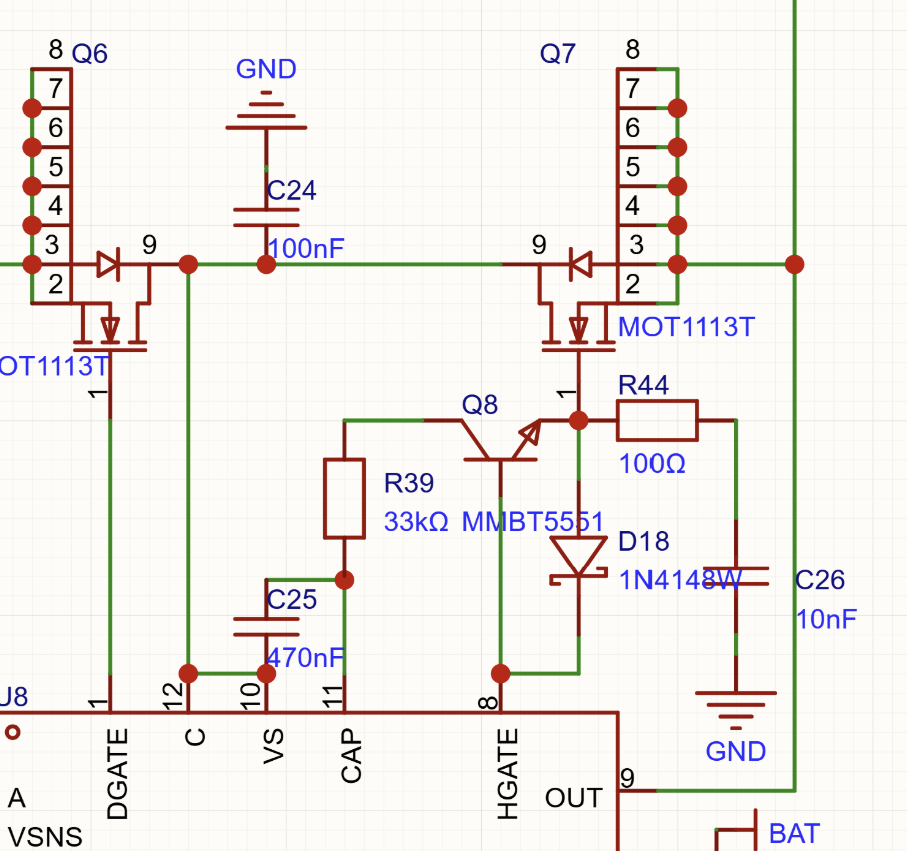

LM7480-Q1 的 DGATE 峰值源电流为 20mA。在备电路径（36V）的 MOSFET 栅极增加外部缓冲驱动器（Gate Driver），或者利用辅助驱动引脚（如某些配置下的 HGATE 配合外部电路）提供更大的瞬间驱动电流，加速栅极充电。

3.增大输出保持电容：

在负载端（输出端）增加足够大的电解电容或钽电容。在主电断开的几百毫秒内，由输出电容为负载（8Ω电阻）续流供电，防止电压掉到 0V，掩盖备电开启的延时。
