小应变与大应变



博集华仿



应变可以有两种，小应变和大应变，今晚会详细介绍。

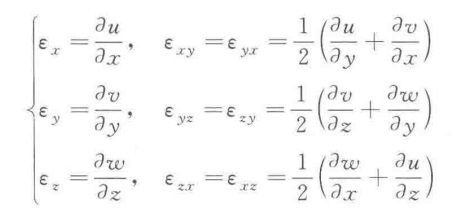

小应变，计算公式如下：

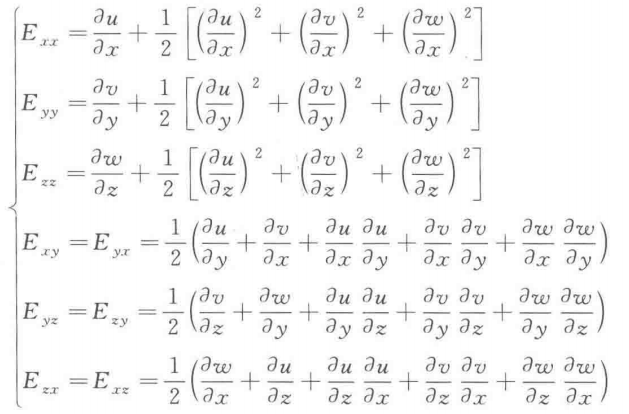

大应变，计算公式如下：



2



两个应变，大有不同



博集华仿

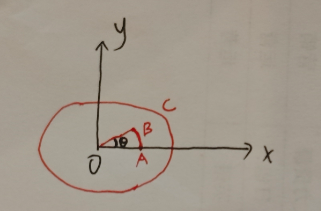

平面结构 C 绕原点 o 转了 θ 度，导致结构 C 上点 A 位置（x，0）转到了 B 位置（xcosθ，xsinθ）。

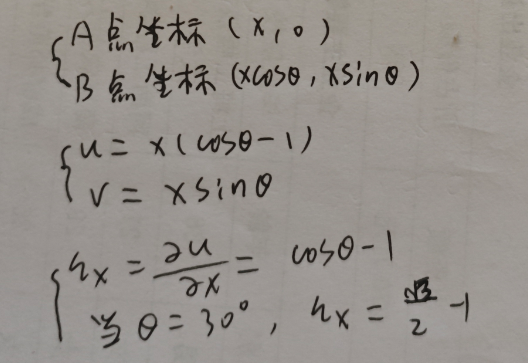

根据小应变计算公式：



点 A 的应变为：





平面结构 C 只是发生了刚体转动，点 A 的应变实际为 0，但按照小应变计算公式，点 A 的应变不是 0，所以小应变计算公式不适用。

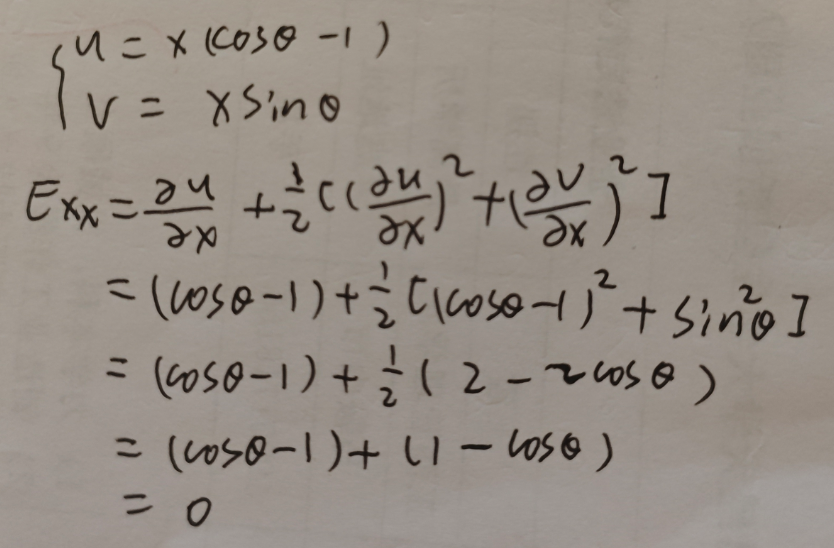

根据大应变计算公式：





点 A 的应变为：





平面结构 C 只是发生了刚体转动，点 A 的应变实际为 0，按照大应变计算公式，点 A 的应变确实是 0，所以大应变计算公式适用。
