EEVblog 一位法国网友的求助贴：关于PCB线圈平面变压器的指南/建议

4月前浏览179

大家好，我是EE小新。

下午在刷EEVblog，看到一篇关于PCB线圈电源平面的求助帖，PCB线圈平面现在还是挺常见的，但是关于这方面的文档还是比较少见。

以下我为作者，作者是ricko_uk，来自法国。

我正在设计一个中央有一根大型PCB线圈的PCB（根据产品功能，必须是这个尺寸，而且必须是PCB线圈）。频率范围在50Hz到15KHz之间。

更新重要细节：线圈由一台D类放大器驱动，通过线圈传递350mA的rms。

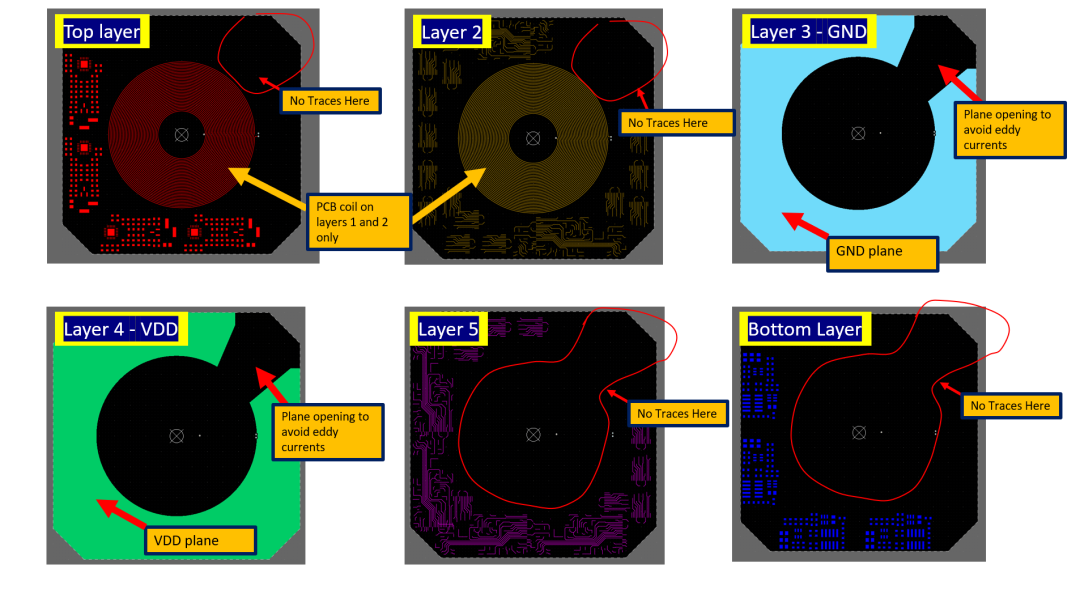

附上了每层的截图（附图中我在第5层随意放置了走线线路，只是为了展示我考虑的布线位置——我还没开始布线PCB）。

1. 第1层和第2层用大型PCB线圈——第3层和第4层用GND（可能还有VDD？这是我主要的问题）平面，直接清理线圈下方。每个都有一个较大的间隙/切口，以避免形成环路（即抑制涡流）。

2. 不通过间隙布线
VDD有两种路由方式：经典的实心平面与GND平面匹配，或单线线路通向所有IC的VDD引脚（在IC的VDD引脚处有大量旁通电容）。

有人能就以下问题给点建议吗？
1）我最担心的是：把VDD平面直接放在GND平面正下方，形状和大小一样，安全吗？还是说PCB线圈的交流磁场会在整面中诱发比单个VDD走线（带本地旁路电容）时更多的噪声？在平面和追踪两种策略中，哪个更稳健，为什么？

2）在第5层和第6层的线圈下方布线是否可以接受，前提是它们不经过右上象限？

oliver.ridler回复：

你好，ricko，这块看起来很漂亮的PCB板，我对第二层上那些似乎没有连接到外层元件的走线感到好奇。我想知道地平面和VDD平面是否仍然会产生涡流（即使它们有切割），因为它们离线圈边缘太近了。魔力场会在线圈的外缘（和内缘）相当高，我认为伦茨定律不会是你的好帮手。你有没有考虑过把线圈作为独立的PCB，放在主PCB上，中间铺上铁氧体板，用来屏蔽并引导线圈的磁场远离主PCB？

Berni回复：

动力平面的感应应该不会太差，除非你用非常高功率驱动线圈。你确实需要保持GND和Vdd的同时使用。任何感应到的东西都会在两者中被感应，所以电源电压不会改变。

如果目的是尽量减少线圈附近导电面对线圈场的扭曲，你可以考虑不做接地填充，直接用普通走线线连接接地，主要作为一个环绕，必要时分支。但仍然不能绕整个线圈转圈以造成短路转弯。

PCB.Wiz回复：

你可能需要尝试不同的配置。另一个简单尝试是稍微扩大刨面间隙，让刨子只在上面的零件需要的尺寸。仔细放置零件对此有帮助。看看较低耦合的好处是否超过铜面面积的减少。

最后作者关于PCB的调整：

ricko_uk：

我会把VDD和GND平面移到第4层和第5层，这样它们之间只剩下非常薄的介质层，而不是被更厚的核心分隔开。

大家觉得怎么样呢？也可以讨论讨论
