航运液氢储罐设计：技术进展、挑战与行业实践｜前沿综述
来源：Energy Storage 2026 综述论文《Advancements and Challenges in Liquid Hydrogen Storage Tank Design for Maritime Applications》 巴黎协定与 IMO 国际海事组织推动航运业脱碳，液氢 (LH₂)凭借更高质量能量密度，成为远洋航运极具潜力的零碳替代燃料。但液氢‑252.87℃的极低温、氢脆风险、易挥发泄漏等特性，给船舶储罐设计带来重重难题。本文结合最新综述，拆解海上液氢储罐技术、材料、法规、示范项目与经济性痛点。
🔍液氢 VS LNG：不能直接照搬 LNG 经验
很多人会拿液化天然气 LNG 储罐直接套用到液氢，但二者物性差异巨大，设计逻辑完全不同。
表格
✅核心区别：
液氢温度低接近 90℃，产生更大热应力，焊缝、支撑结构容易疲劳； 氢脆问题

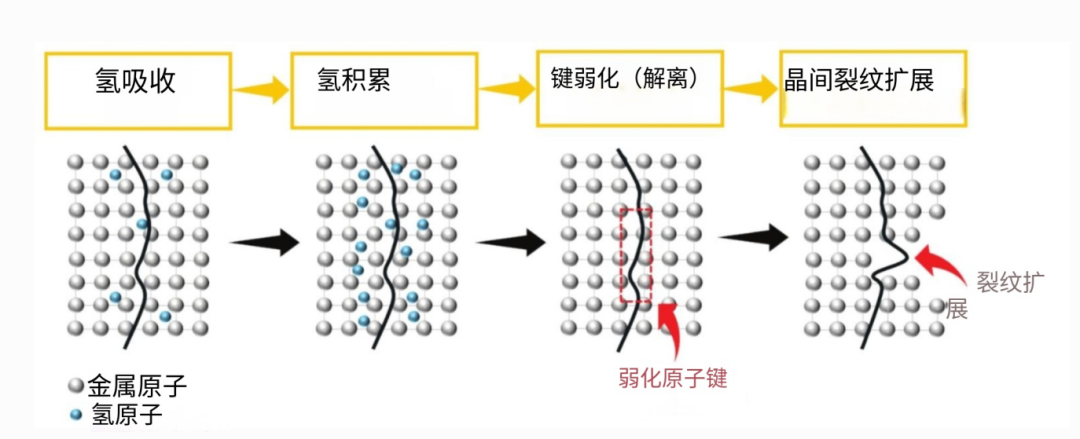

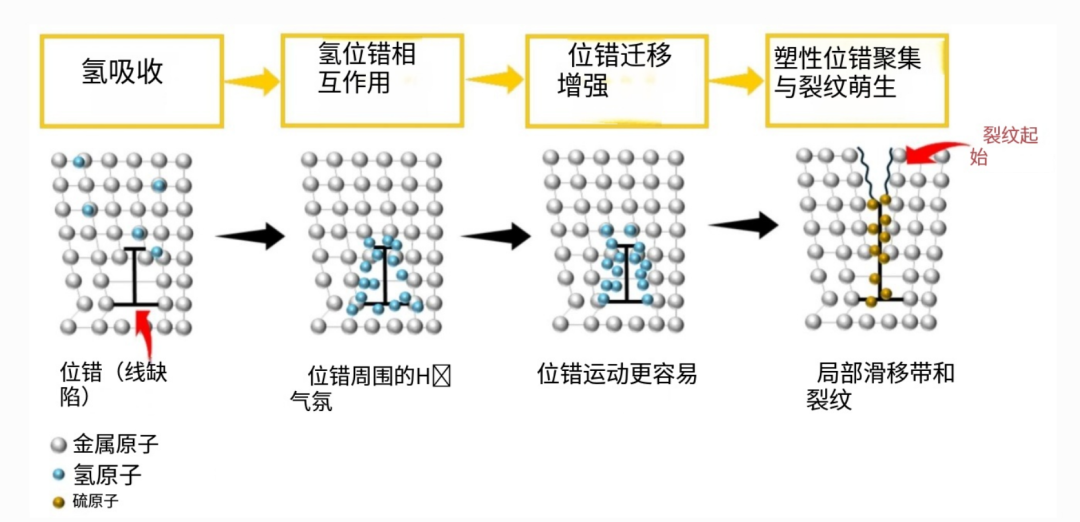

氢原子渗入金属晶格，通过 HEDE（氢致键弱化）、HELP（氢增强局部塑性）两种机理造成材料开裂，LNG 几乎不存在该风险； 液氢体积能量密度更低，需要更大储罐容积，挥发气体（BoG）管理压力更大。
💡小结：LNG 储罐工程经验仅可参考，液氢船舶储罐必须专门做材料、结构、安全重新设计。
⚙️船舶液氢储罐核心设计要点

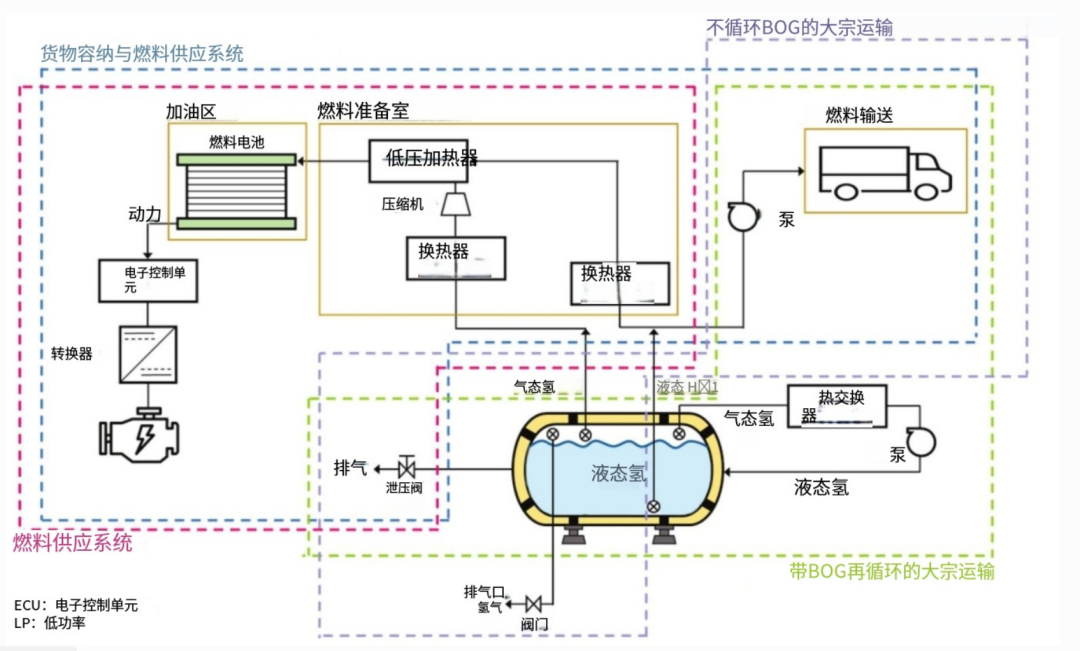

1、分清：燃料罐 vs 货物罐
燃料罐
储存船上自用燃料，体积较小，布置在机舱区域，遵循IGF 规则（气体燃料船舶安全规范）。液氢汽化后供给质子交换膜燃料电池 PEMFC； 货物罐
作为散货跨港运输液氢，罐体巨大，遵循IGC 规则（散装液化气船舶规范），要求更高结构、材料、包容系统标准。
早期 IGF、IGC 并未专门针对液氢，IMO 陆续出台 MSC.420 (97)、MSC.565 (108)、MSC.1/Circ.1647 等临时导则补齐缺口。
2、储罐构型选型
IMO 沿用液化气船储罐分类，海上液氢试点项目中C 型独立罐应用最多：
A 型罐
：棱柱式，常压，外部保温，容量偏小； B 型罐
：棱柱 / 球形，部分次屏蔽，中等容量，依靠大量模型疲劳断裂评估； C 型罐

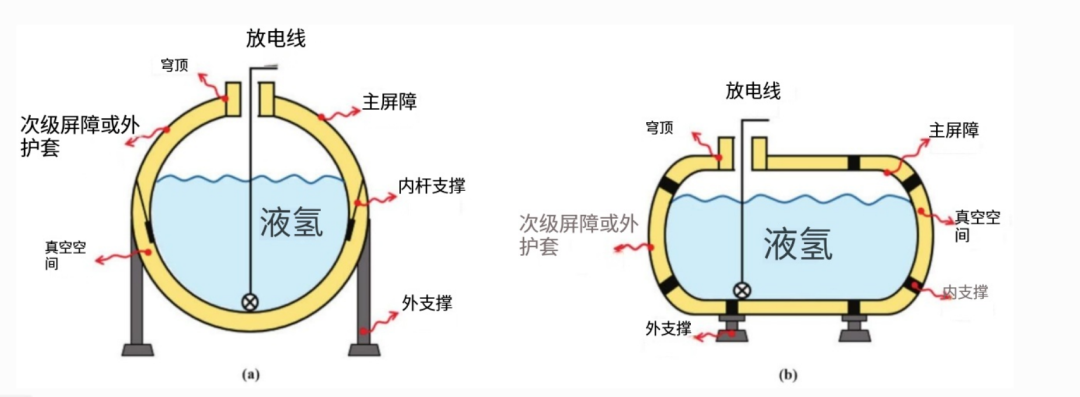

：压力容器设计，自带密封，不需要完整次屏蔽层，圆柱、双瓣、三瓣结构，抗压力强，是现阶段示范船主流方案； 薄膜罐
：薄柔性膜依靠船体支撑，已经在 LNG 大规模应用；新型柔性真空薄膜方案正在研发用于液氢，降低热应力与疲劳风险。
储罐典型多层结构：一次屏障（直接接触液氢）+ 真空绝热空间 + 二次屏障（防止泄漏低温损伤船体）。
3、绝热技术：决定挥发率 BoG 的关键
外界热量侵入会造成液氢蒸发，产生蒸发气 BoG，带来压力升高、氢气损耗，绝热系统是核心。
👉被动绝热（主流）
多层绝热 MLI
：高真空环境下大量反射膜 + 隔垫，抑制辐射传热，低温储氢黄金方案；衍生变密度多层绝热 VDMLI，冷热侧调整层密度进一步降低漏热。 泡沫绝热（SOFI 喷涂聚氨酯泡沫）
：成本适中，耐一定程度真空失效；缺点热循环下容易开裂； 粉末 / 颗粒绝热
：气凝胶、珍珠岩、空心玻璃微珠 HGM，抗真空降级，适合大型储罐；
👉新型复合方案（前沿研发）
VCS 蒸汽冷却屏蔽

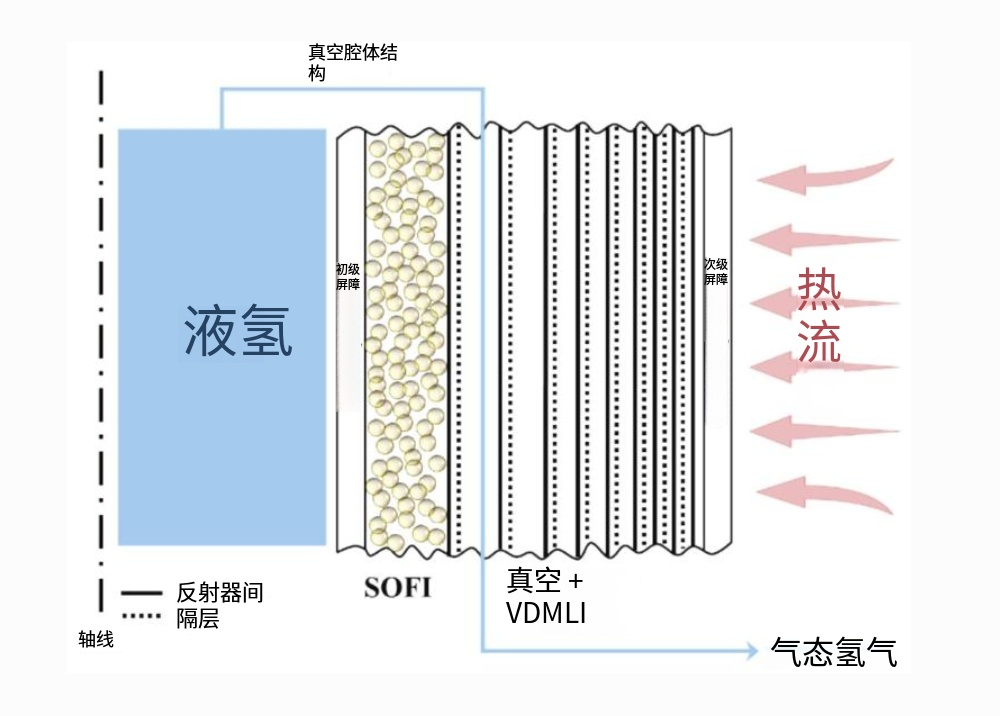

：利用自身产生的低温 BoG 预冷屏蔽层，大幅降低辐射漏热；SOFI+VDMLI+VCS 组合体系是研究热点； 液氮冷却屏蔽 LN₂CS，进一步压低漏热，但会增加系统复杂度与运维成本。
📊BoG 日挥发率参考：先进复合体系可低至0.002%/ 天；普通聚氨酯泡沫最高可达1.063%/ 天；转运过程损耗甚至可达 12%。
4、材料选择：抗低温 + 抗氢脆双重考验
海上液氢罐体材料两大痛点：极低温韧性 + 抗氢脆，同时还要耐海洋盐雾腐蚀，抑制氢渗透。
表格
不仅罐体，阀门、管路、支撑结构也必须做氢兼容评估；氢渗透会破坏真空夹层绝热性能，必须重点管控。
5、主要安全风险与应对

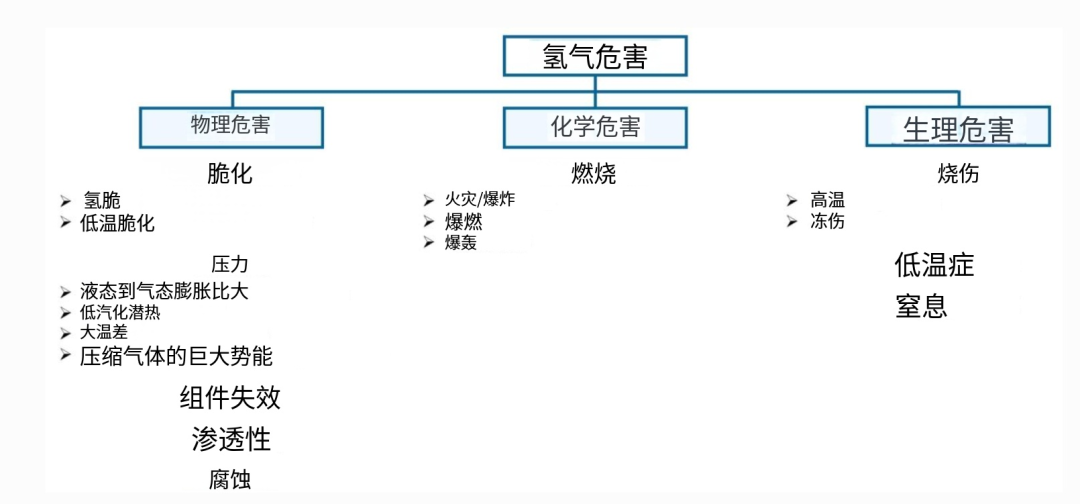

液氢风险分为物理、化学、生理三类：
化学风险：爆炸、爆燃；极低点火能，火焰肉眼不可见； 物理风险：氢脆、低温脆断、压力超压、氢气渗透； 生理风险：低温冻伤、窒息。
关键防控手段： ✅泄漏氦检漏；UV 火焰探测；可靠通风；接地防静电；BoG 再液化 / 燃烧处理； ✅燃料电池舱侧重通风冗余、气体探测联锁停机；液氢货运舱重点强化罐体包容与绝热可靠性。
📜法规体系：在迭代完善中
现有规范大多基于 LNG 修订，专门液氢细则还在持续更新：
IGC 规则
：散装液化气船舶；配套 MSC.420 (97)、MSC.565 (108) 液氢临时建议，针对氢脆、低点火能、渗透提出额外要求； IGF 规则
：气体燃料船舶；MSC.1/Circ.1647 给出燃料电池船舶安全指南； 国际标准：ISO 13985 液氢低温容器；ASME BPVC 压力容器；NFPA 2、NFPA 55 氢气安全规范。
行业痛点：现有标准是临时修订版，随着薄膜罐、新型绝热技术出现，IMO CCC 分委会还在持续更新条款。
🚢全球标杆液氢船舶示范项目
Suiso Frontier（日本）｜全球首艘液氢运输船
容积 1250 m³，双层真空绝热；2022 完成澳洲‑日本首航，验证跨洋液氢海运，属于 HySTRA 氢供应链项目。 MF Hydra（挪威）｜全球首艘液氢渡轮
80 m³ 甲板储罐，燃料电池 + 电池混合动力；载客 300 人，80 辆汽车；2023 年投入运营，年减排约 95%。 ZERO‑V（美国）｜零排放科考船
三体船，两台液氢储罐，续航 2400 海里；ABS、美国海岸警卫队参与制定新的液氢上船监管要求。 HyShip（欧盟）｜欧洲液氢货运示范项目
开发 3 MW PEM 燃料电池货船；目标打通欧洲绿氢海上加注供应链，验证燃料电池功率向 20 MW 放大。
💰技术经济性：CAPEX 投资 & OPEX 运营成本
1）初始投资 CAPEX 占比
材料成本：30‑60%（占比最大）； 制造加工：15‑35%； 绝热系统：10‑25%； 真空、安全、BoG 处理、安装调试为其余部分。
2）运营成本 OPEX
BoG 挥发损耗是运营成本第一大来源
：氢气液化本身能耗高达 12‑14 kWh/kg，氢气挥发丢掉的不只是氢气，还有前期液化投入的大量电力； 维护成本约占年 OPEX 的 5‑15%，真空夹层维护是重中之重。
核心经济指标
LCOH 氢平准化成本
：包含储存整条供应链；欧洲进口场景约 1.73‑3.40 EUR/kg；跨大西洋运输可达 6.35‑9.49 USD/kg； LCOT 液氢运输平准成本
：7 万‑42 万 m³ 液氢运输船，约0.27‑1.38 USD/kg LH₂；

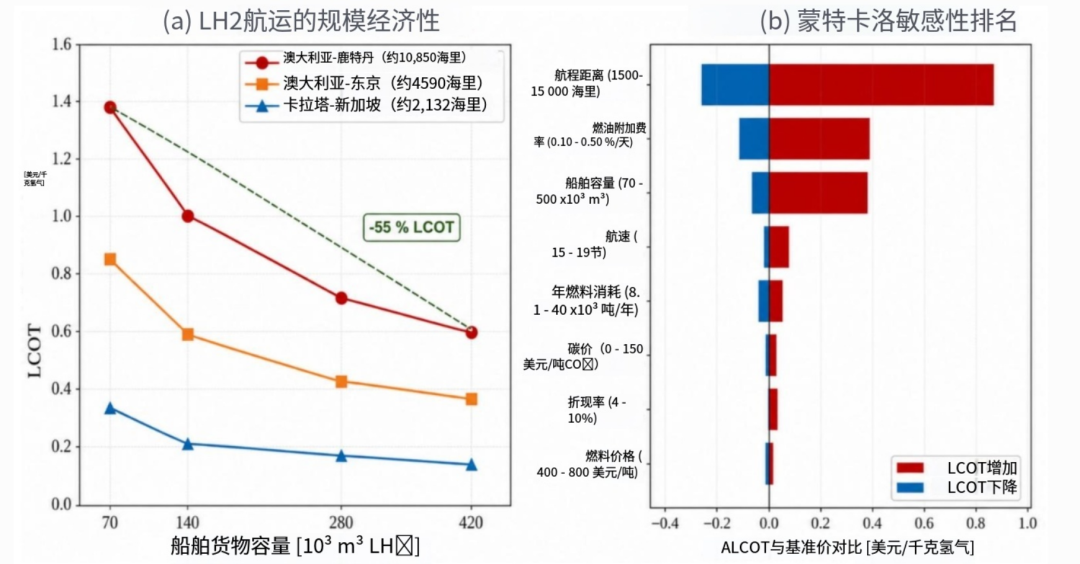

📈规模效应：储罐越大，比表面积 / 体积比下降，BoG 挥发率降低；42 万 m³ 大船相比 7 万 m³ 小船，LCOT 最多下降 55%；长距离航线对储罐性能、BoG 控制更加敏感。
📌总结：机遇与现存研究缺口
✅已经取得的进展
C 型独立储罐技术在多个实船示范得到验证；MLI/VCS 等复合绝热方案可以把 BoG 控制到很低水平； 奥氏体不锈钢、铝合金作为罐体材料可行性得到确认； IMO 已经出台临时导则，全球多条示范船完成海试，证明液氢航运技术可行。
⚠️仍然亟待解决的问题
缺少基于实船测试的自下而上液氢储罐成本拆解数据，现在成本模型很多借用 LNG 船舶数据； 大型海上储罐 BoG 实测数据稀缺，大部分仿真基于陆上储罐； 高成本：高性能绝热、抗氢脆特种材料拉高造价；绝热升级的高额 CAPEX 和减少 BoG 带来的 OPEX 收益之间需要精细权衡； 复合材料用于液氢储罐长期氢渗透、疲劳性能数据不足； 国际法规还在持续修订，薄膜罐、新型绝热系统合规路径尚未完全定型。
展望：未来研发重点集中在高性能复合绝热体系、抗氢脆新材料、高效 BoG 再利用 / 再液化技术；只有技术、材料、法规、经济性同步推进，液氢才能大规模落地远洋航运。
文末互动你认为制约液氢航运大规模商用最大瓶颈是材料成本、挥发损耗，还是法规配套？欢迎评论区交流。
📎参考文献：Sera Ayten Çetinkaya et al. Advancements and Challenges in Liquid Hydrogen Storage Tank Design for Maritime Applications, Energy Storage, 2026
