TI的工程师每天都打的什么硬仗（2）？LM3409输出电流不稳定的问题

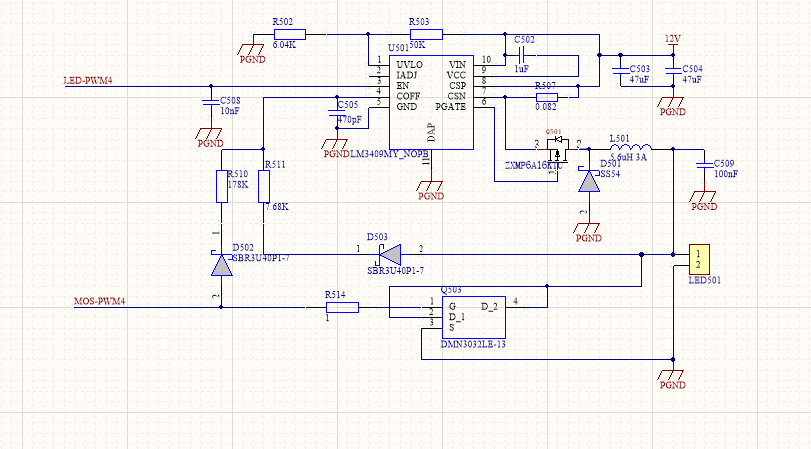

A : LM3409的原理图如上，现在实际外部MOS管调光时，CS引脚的电压一直在缓慢上升，0V~60mV，始终无法达到0.2V。负载为3V，2.5A，外置的PWM波形正常，EN脚一直是3.3V，请教下是什么原因，有没有什么思路?
TI: 满调光（PWM=100%)时，芯片是否工作正常？
A : 输出电流正常，2.3A左右，但是cs脚电压不正常，cs脚电压随着外置mos管占空比减小而升高
TI: 如果满调光正常的话，测试CS脚波形是否正常？
PWM调光，亮度正常就可以的，CS脚电压或者波形有可能会升高的，因为PWM调光实际上是通过短路输出来做的，也就是实际会出现瞬态的较大电流，在CS脚上产生较大压降。
A : 但是PGATE的PWM占空比也会增大就不对了

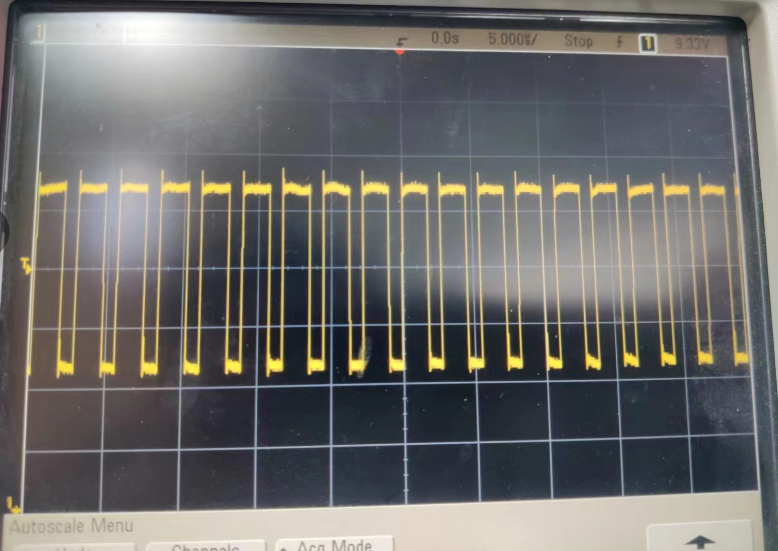

这个是PGATE的波形，应该也不太对，应该是恒定占空比的一个波形，

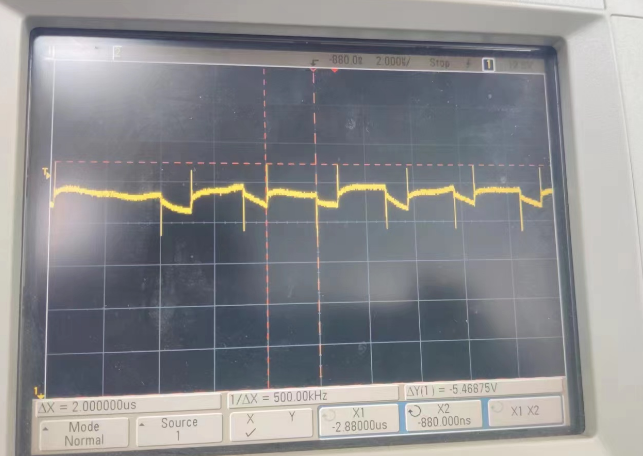

这个是CSN对地的一个波形，也分辨不出是好是坏?

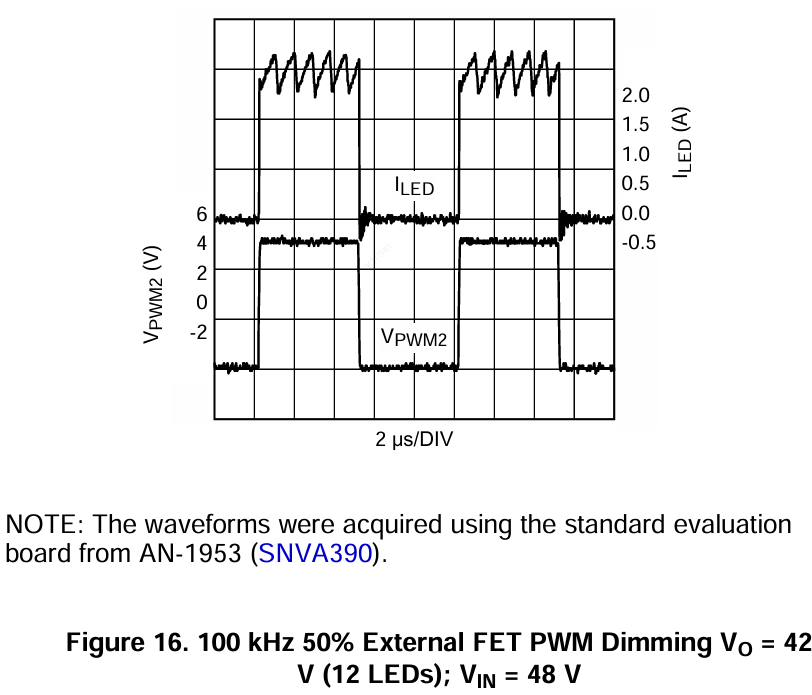

TI: 对照datasheet 第9页图16 测试看看。另外注意一下，100%调光时CS电阻上是否有noise。
以下为数据手册连接：https://public.fangzhenxiu.com/fixComment/commentContent/imgs/1752738106789_d54cgc.pdf

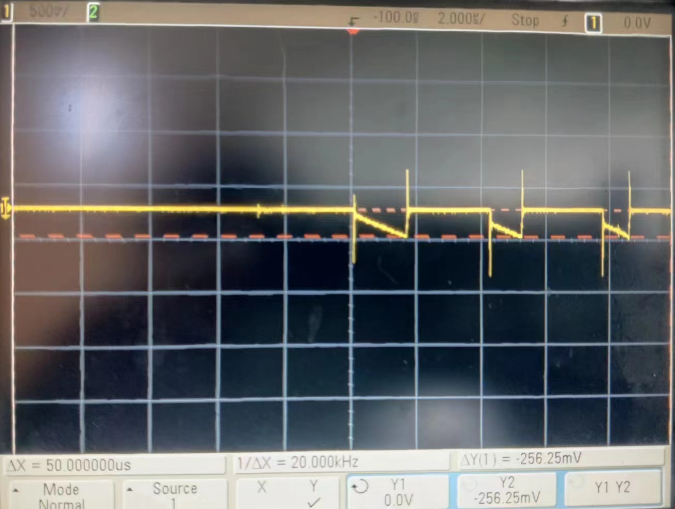

A: cs差分波形如下，感觉会有较大的脉冲电压，怀疑芯片检测到过大的电流后进入保护模式（但是又怀疑，因为3个周期就保护太容易引起误触发保护）

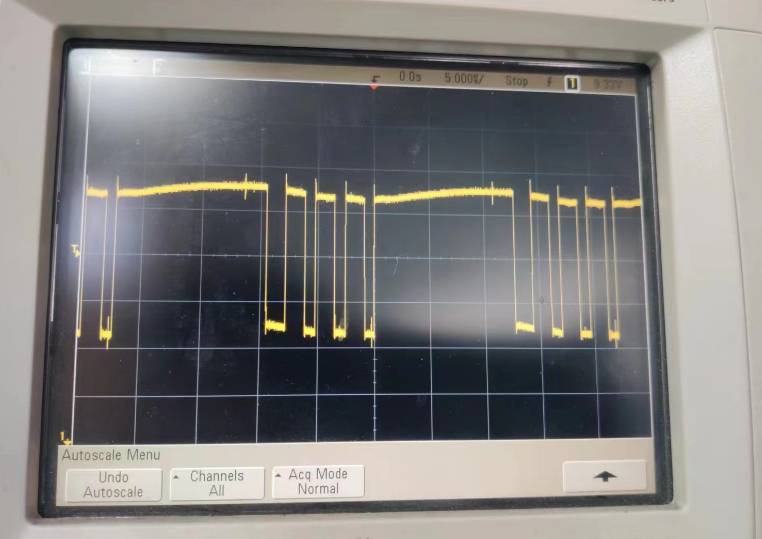

下面两个图为外部占空比为0%和50%的时候，PGATE波形，从波形上分析，开关频率为300KHZ左右，外部MOS频率50KHZ，正好是外置MOS与PGATE波形的叠加，这与图16不符；
而且 50%占空比外置MOS时，一开始的方波明显占空比比较大，而后慢慢减小，像是刚启动时开始稳定占空比的情况，请问这样分析是否有问题，是否可以通过电阻两端加电容来平缓脉冲，防止进入短路保护；
TI : 从你描述和波形看，看起来是有问题的。
建议你注意一下你的layout， 严格参考datasheet， 特别注意CS电阻。
A : 之前看到此贴，感觉波形和我是类似的，外部PWM和内部开关波形叠加

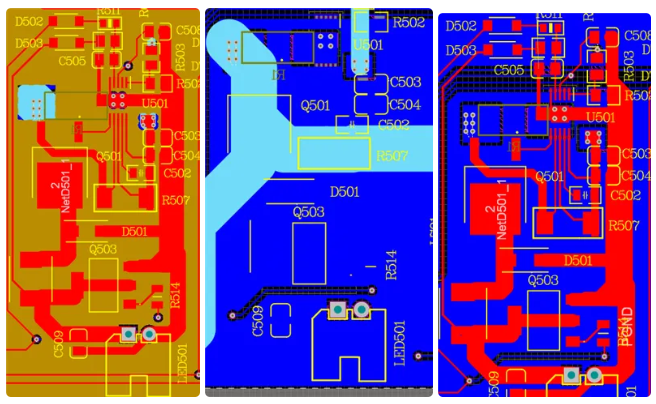

以下是我的layout，中间层完整铺地，第三层走电源，请check一下
TI : 满调光下正常代表主电路和layout应该是没有问题的，问题出在PWM调光，将电路改到和datasheet或者评估板一样看看。
A: 在用外部调光时遇到线性度不好的情况，不知道是否正常？
测量外部MOS PWM波形是正常的，但是PGATE有时候会出现外部MOS改变，PGATE波形不变，也就是调光不反应，有时候又会出现PGATE突然增大很多，也就是LED突然变亮的情况，用的调光频率是45KHZ,内部PWM是300KHZ，

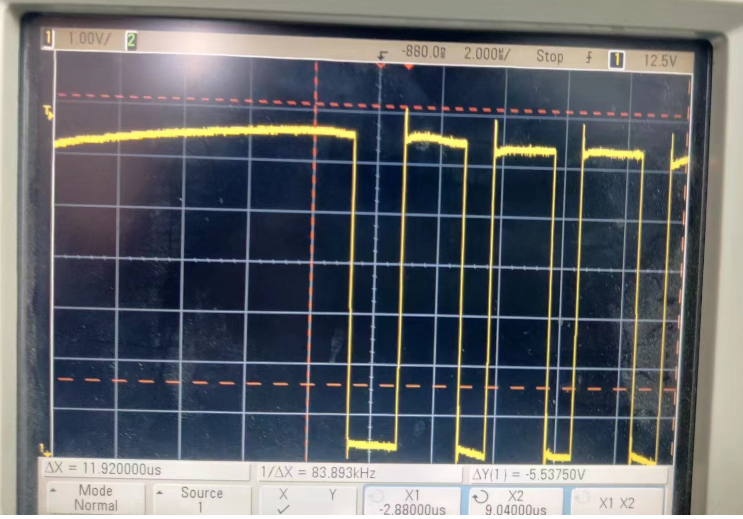

这个是外部MOS 70%占空比的波形，发现每次外部MOS翻转时，PGATE的第一个占空比和后面的相差较大，这种现象是否正常，是否可以理解为,PGATE首次打开时需要一定的周期达到稳定状态？
TI : 在接近0%和100%调光是线性会略微不好，中间段应该还是很好的。其次调光频率不建议太高，你可以看看10kHZ时是否正常，太高调光频率是有可能出现异常的。
A : 试过1KHZ的外部频率，也会有不线性的情况，而且有几个点灯会闪
TI : 从波形看，就是有些不稳定。特别是输出电压看起来存在变化，调整一下输出电容看看。
A : 重新打样了单路的LM3409外置MOS的demo，和之前的做对比分析，PGATE的波形是一致的，电阻两端平均电压会随着外置PWM变化而变化，所以认为从波形上来看是正常的，demo使用内置调光看起来线性度比较好，外置MOS调光线性依旧很差，会存在几个点的闪烁以及整体的不线性，所以考虑是不是LM3409自身问题，请再查看下原理图，尤其是外置MOS部分，是否存在问题，谢谢
TI :datasheet 第9页有相关波形和图示，看起来应该是没有问题，不应该是芯片问题。

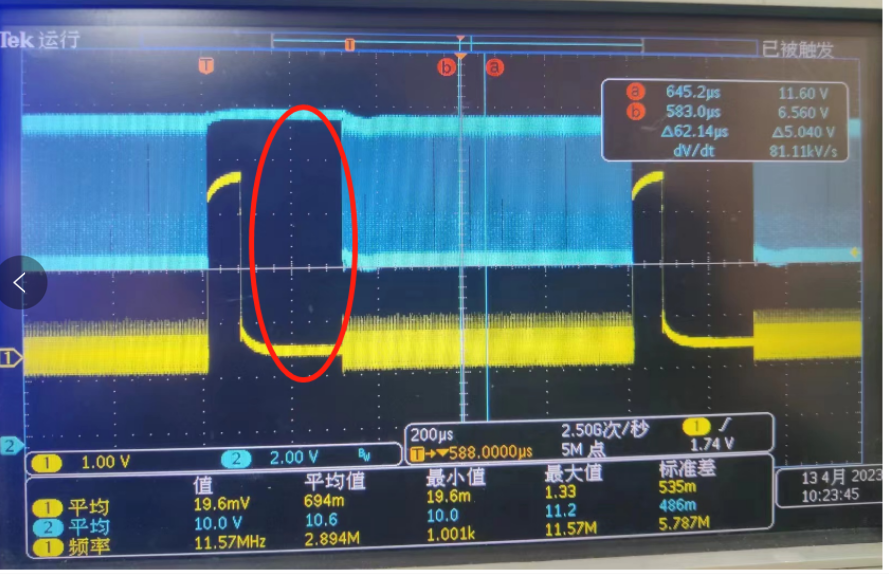

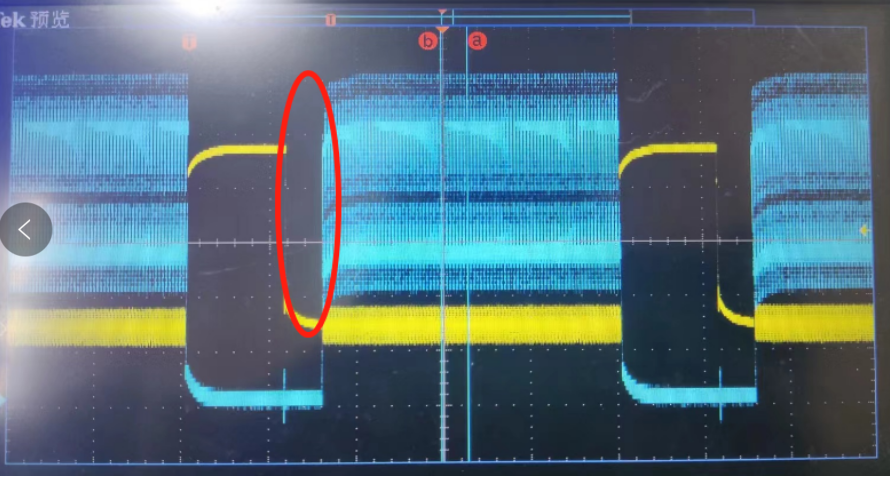

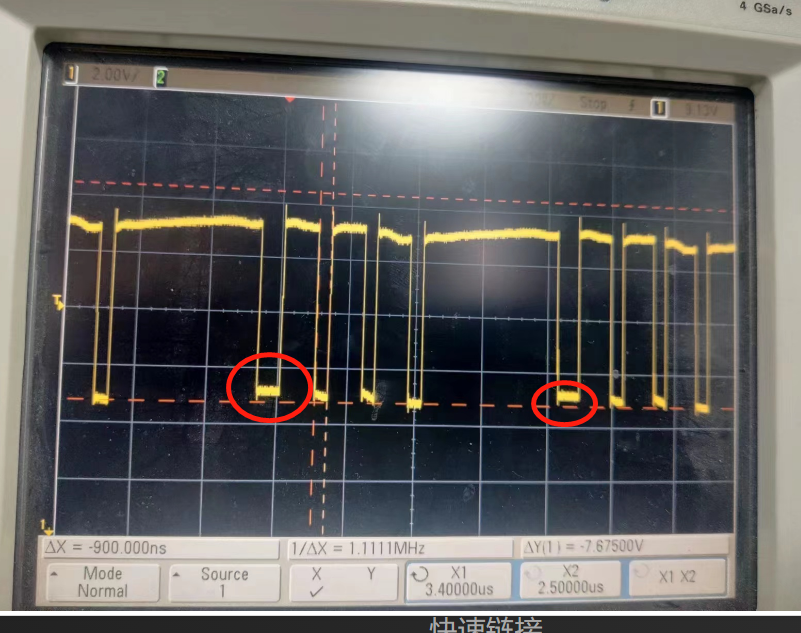

A : 和第九页波形比较是存在问题的，我这边外置MOS（外置MOS开关频率1K）占空比改变，有一段内置开关数居然是不变的！见下图，如果 原理图是对的，那除了芯片问题我很难想到其他的问题会造成这种现象
TI : 如果怀疑芯片，换另外批次的芯片看看。同时建议直接在TI官网购买，或者你们长期合作的渠道商，其他渠道容易出现质量问题。
另外就是要确认调光电路，因为你的满调光下是正常的，异常出在调光时。
