MSC仿真｜覆盖整车动力学到电池热管理，新能源汽车研发全场景解决方案

一辆现代汽车的研发，背后涉及的物理问题复杂到令人咋舌：悬架在颠簸路面上的动态响应、白车身在扭转工况下的刚度表现、动力电池在快充时的热分布、变速箱齿轮在交变载荷下的疲劳寿命……这些问题如果全靠物理样车反复试错来解决，开发周期和成本将难以承受。仿真技术的价值正在于此——在虚拟环境中先“跑”一遍。

在众多CAE工具中，MSC Software是全球产品线最齐全的工程仿真软件供应商之一，现隶属于Cadence旗下。从MSC Nastran的结构分析到Adams的多体动力学，从Cradle的热流场仿真到Dytran的显式动力学，MSC几乎覆盖了汽车研发中所有核心的物理场景。



整车动力学是Adams最经典的汽车应用场景。借助Adams Car，工程团队可以快速构建完整的车辆或子系统虚拟原型，在计算机上执行通常需要在测试跑道或实验室完成的操稳性、平顺性和耐久性测试。

以悬架设计为例，Adams Car能够对悬架进行K&C（运动学与柔顺性）分析，预测车轮运动规律、侧倾与垂向力传递特性、转向响应等关键参数。某皮卡车型的开发中，团队使用MSC ADAMS CAR从K&C分析入手，逐步展开到整车操稳性能的评估，并与实车试验数据进行了对比验证。这种“从子系统到整车”的仿真路径，可以在物理样车制造之前就发现设计缺陷。

一个值得关注的技术细节来自一篇2026年发表的学术论文：研究者针对某乘用车后轴，在MSC ADAMS 2023中建立了包含柔性体的详细多体动力学模型，用于调校台架试验的运动激励，并确定与悬架刚度一致的车轮端等效设计载荷。该模型与应变实测数据的对比显示，在中跨位置的预测偏差控制在约10%以内，并成功识别了侧板与臂连接处的关键应力集中区域。这种“仿真+试验”的闭环验证方法，正是Adams在汽车耐久性开发中的典型工作模式。

如果说Adams主攻“动”的问题，那么MSC Nastran则承担了结构“静”与“振”的核心分析任务。Nastran是全球使用最广泛的有限元分析求解器，在汽车行业长期作为事实标准存在，在大型模型的线性求解精度与稳定性方面具有显著优势。

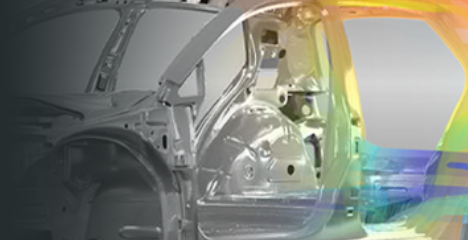

车身刚度与轻量化是Nastran最基础也最成熟的应用方向。在某MPV车型的白车身开发中，团队基于MSC Nastran建立了有限元模型，通过相对灵敏度分析选取19个覆盖件的壁厚作为轻量化设计变量，利用响应面模型方法在弯扭刚度、模态频率等约束下进行多目标优化。类似的方法也应用于商用车白车身的横梁接头形式优化，通过计算各关键模块对弯扭刚度的贡献率，指导结构改进方向。

整车NVH性能方面，沃尔沃卡车提供了一个极具参考价值的案例。沃尔沃卡车的NVH团队在开发重型卡车时，面临的核心挑战是：一个卡车平台往往衍生出矿用、建筑、长途运输等多种变型，每个变型的子系统配置不同，传统方法需要为每种配置重建完整整车模型进行分析，耗时巨大。团队采用了MSC Nastran中的FRF多级装配解决方案，将每个子系统单独求解传递函数，再组合预测整车级NVH性能。由于各子系统的传递函数结果可复用，后续变型开发时无需重新分析全车模型，显著缩短了开发周期和反馈时间。该方法在改变发动机悬置刚度、驾驶室悬置刚度以及动力总成输入载荷等场景中均得到了验证，结果与传统完整整车分析方法高度吻合。

新能源汽车的快速发展为仿真技术提出了新的命题。电池包的热管理直接关系到续航里程、充电安全和电池寿命，而电驱动系统的高转速、高功率密度特性也带来了全新的NVH和耐久性挑战。

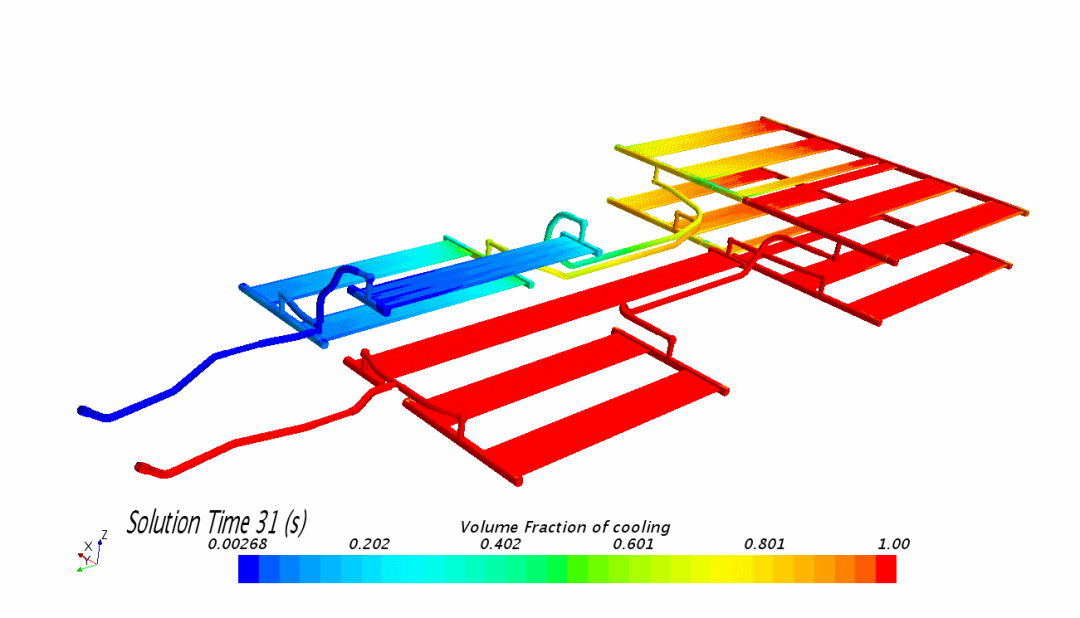

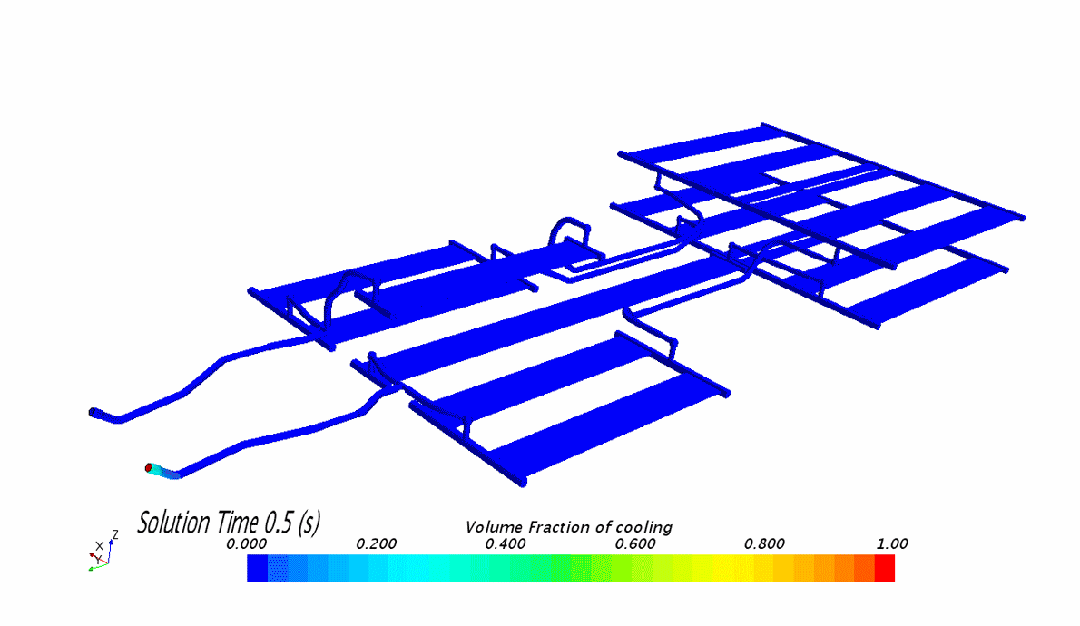

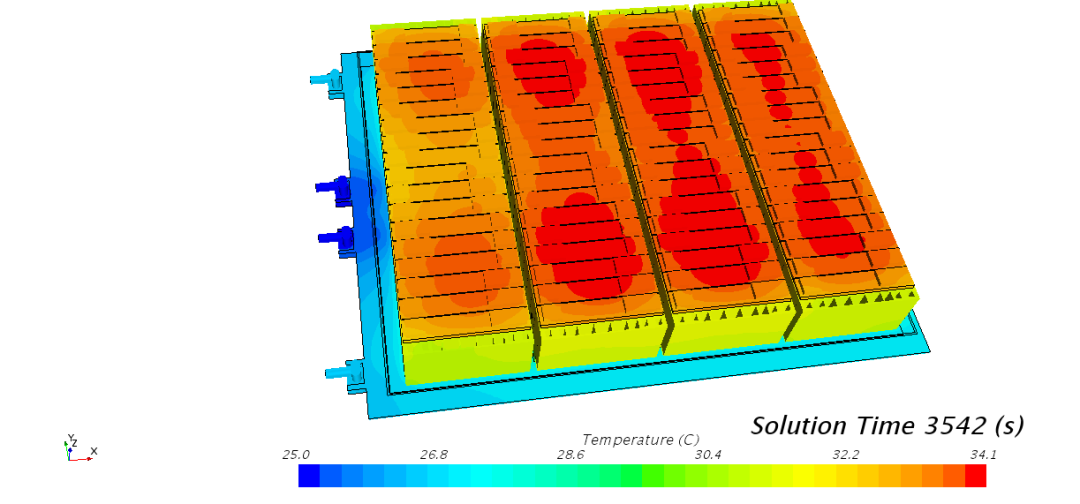

在电池热管理领域，MSC Cradle CFD提供了从电芯级到电池包级的完整热仿真能力。设计阶段可以利用Cradle对不同形状的散热片和元器件布局进行可视化仿真，比较各设计参数对散热效果和温度分布的影响。对于电池包冷却系统，可以导入带有水冷板和通风道回路的电池包数模，计算系统内温度和压力的三维分布，指导流量分配和结构优化，同时支持与一维仿真工具耦合，获取更精确的边界条件。Cradle CFD最新版本中还加入了基于反应动力学的电池热失控模型，可以更精确地预测电池单元在极端工况下的行为。

在电驱动方面，Adams Car已经支持全电动动力总成系统的建模。有研究将永磁同步电机的稳态模型在Matlab/Simulink中搭建，通过联合仿真与Adams Car中的整车模型耦合，实现了电驱动系统在不同驾驶循环下的动态性能评估。海克斯康的MSC+Romax组合方案也覆盖了从底盘性能、车身NVH到电驱动设计开发和整车轻量化的完整链路。

疲劳失效是汽车结构最常见的失效模式之一。MSC Fatigue（现为CAEfatigue）在汽车零部件疲劳寿命预测中有着大量工程实践。以驱动桥壳为例，工程师先在MSC Nastran中进行有限元应力分析，再基于应力结果用MSC Fatigue进行全寿命分析，得到桥壳整体的疲劳寿命分布和危险点寿命值，并与台架疲劳试验的失效情况进行对比验证。

在非公路车辆领域，Dana公司与Hexagon合作，采用CAEfatigue驱动的多阶段疲劳分析流程。第一阶段利用实地测量的真实载荷历史数据，结合有限元分析应力结果，重建结构各节点的应力随时间变化，识别高损伤区域；第二阶段进一步引入随机分析，通过蒙特卡洛模拟评估载荷和材料参数变异性对疲劳寿命的影响。这种从确定性分析到不确定性量化的递进方法，对于非公路车辆这种工况高度不确定的应用场景尤为重要。

碰撞安全方面，MSC Dytran在汽车被动安全分析中也有典型应用。研究者利用MSC Patran/Dytran建立了行人头部与发动机罩板碰撞的有限元模型，分析碰撞过程中的动力学响应，评估头部损伤指标。在保险杠耐撞性分析中，Dytran同样被用于瞬态弹塑性数值模拟，通过位移、加速度等响应评估保险杠的吸能特性。



MSC的工具链覆盖了汽车研发中大部分核心仿真场景，但一个现实问题是：选对工具只是第一步。很多企业在采购CAE软件后，由于缺乏系统的实施规划和工程经验，许可证长期“沉睡”在服务器中，软件价值远未释放。
