SolidWorks动画教程（24）：进给机构

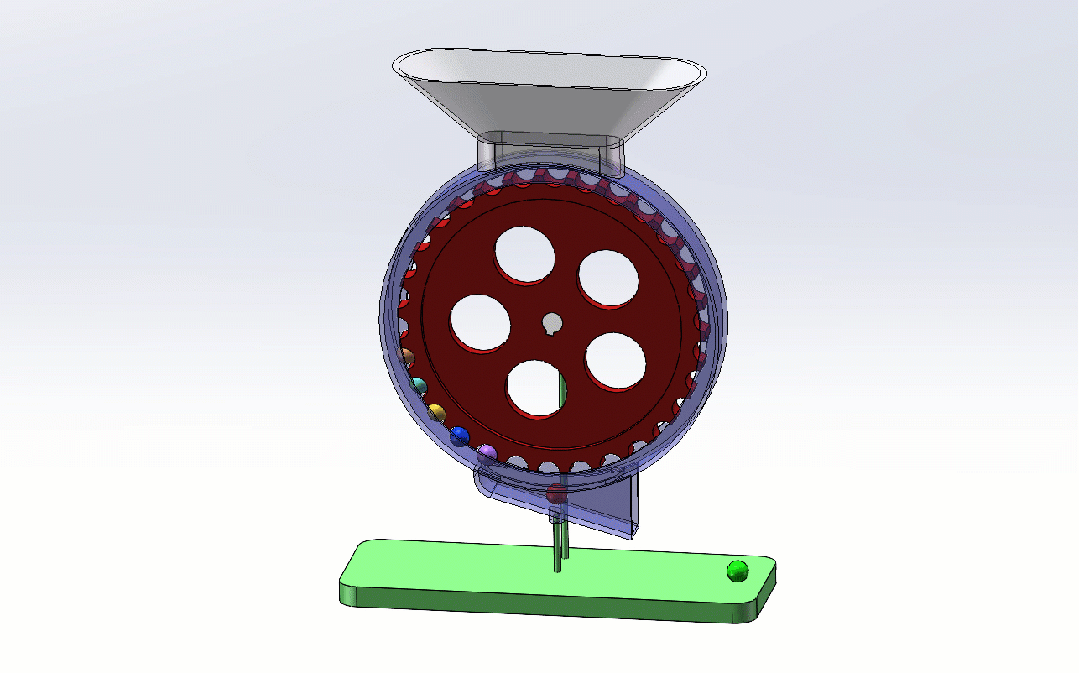

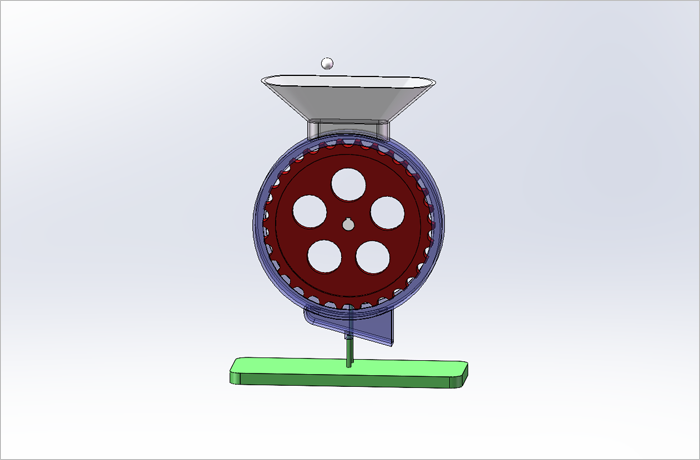

最终结果如下图所示。

方法：

1.新建一个装配体。

2.插入零件“1.基座”，如下图所示。

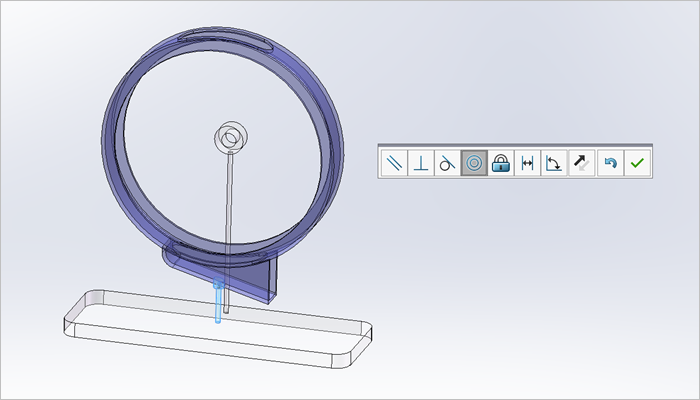

3.插入零件“2.壳体”，添加一个同心配合。

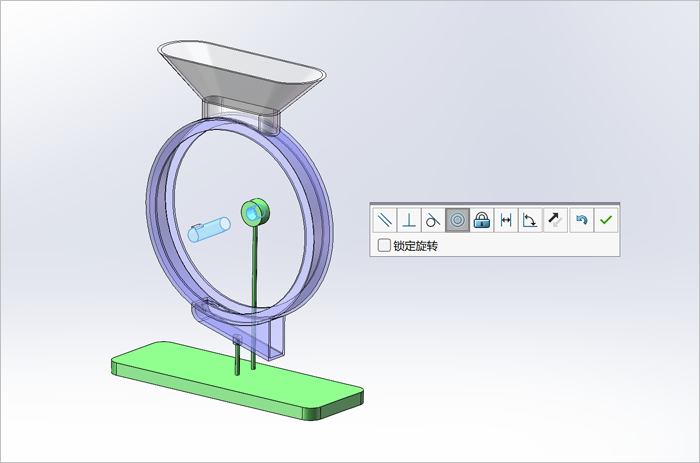

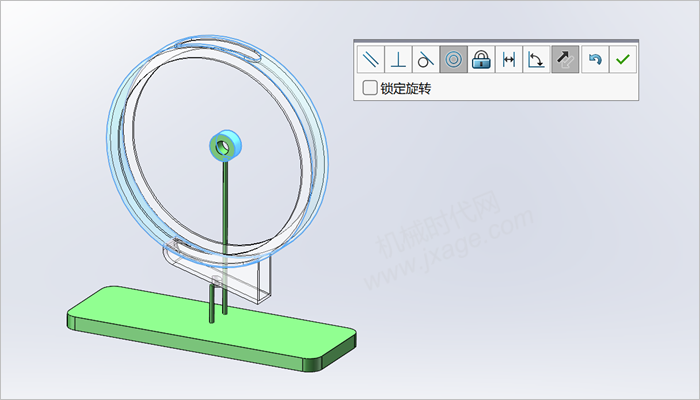

添加一个同心配合。

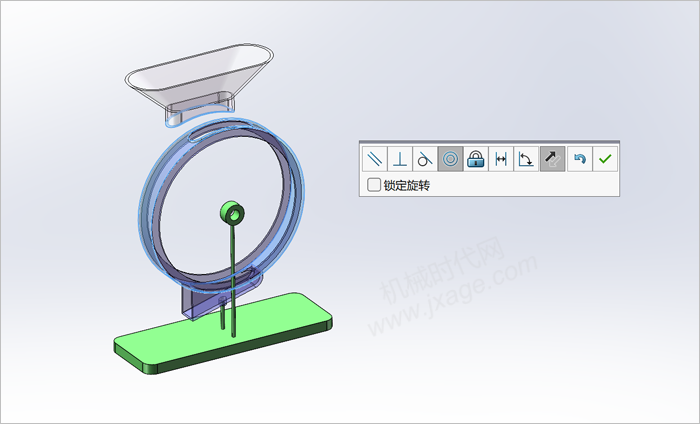

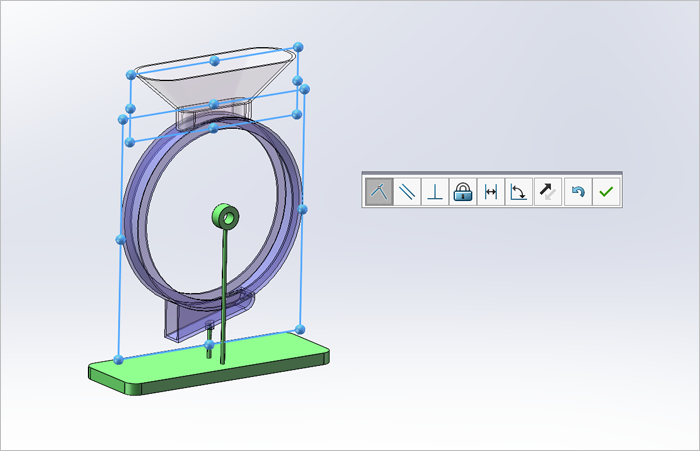

4.插入零件“3.漏斗”，添加一个同心配合。

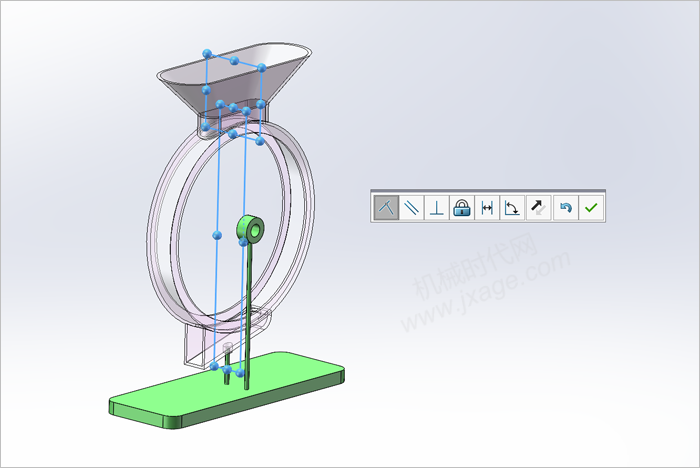

添加一个重合配合。

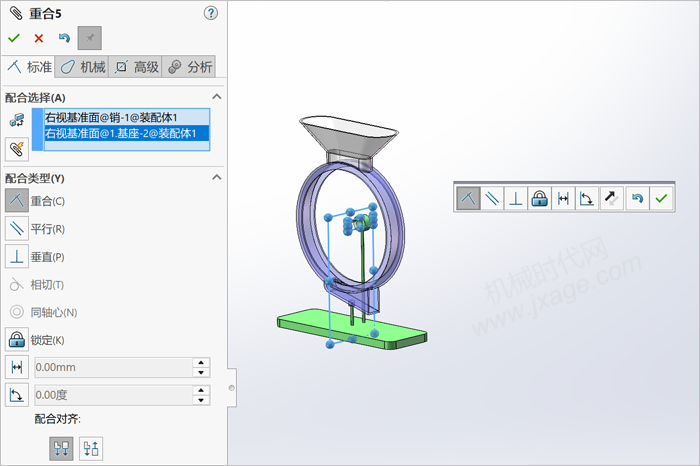

添加一个重合配合。

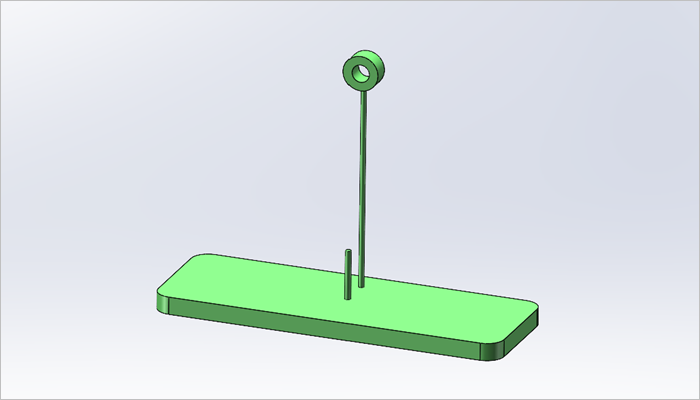

5.插入零件“销”，添加一个同心配合。

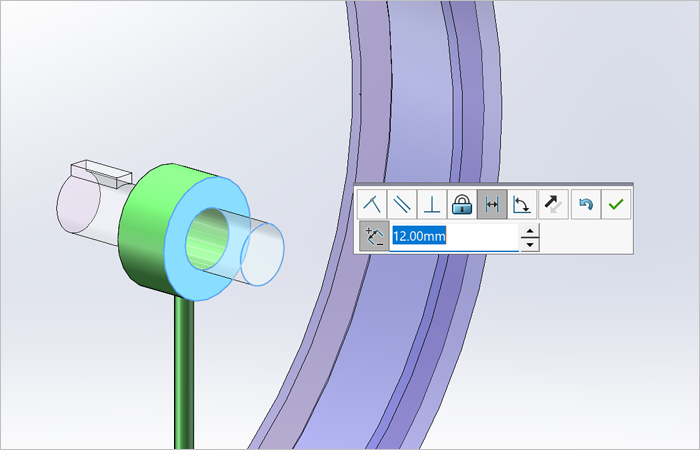

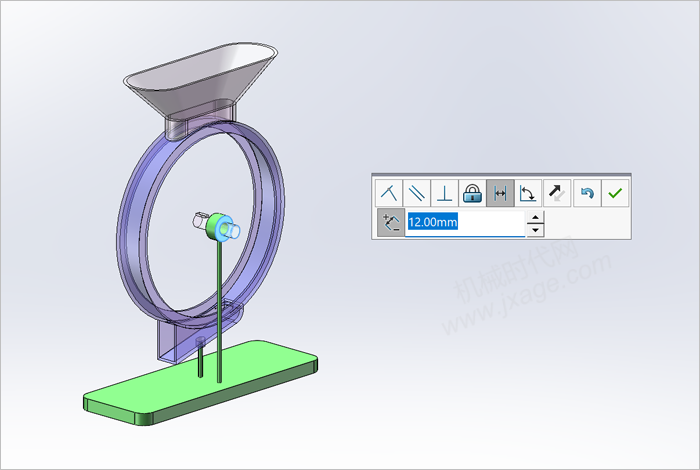

添加一个距离配合，距离为12mm。

添加一个重合配合。

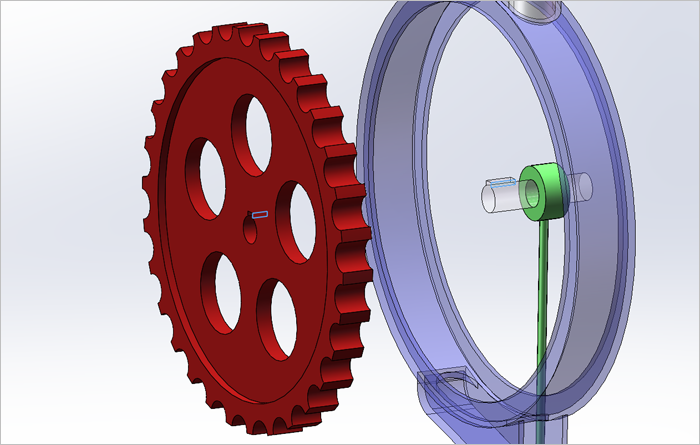

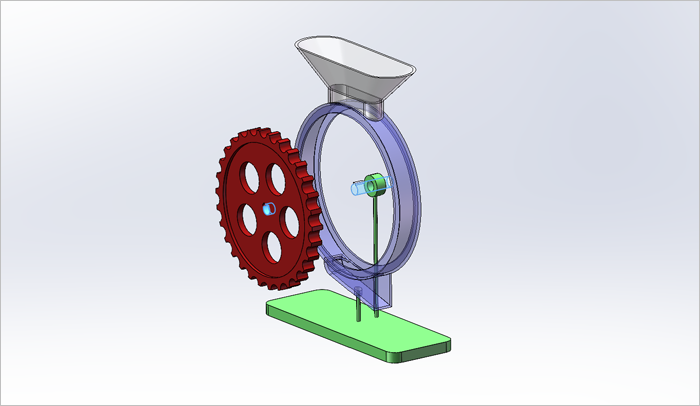

6.插入零件“4.齿轮”，添加一个同心配合。

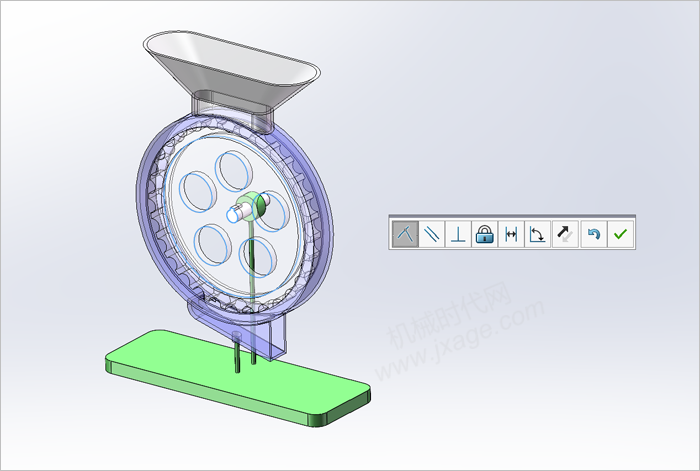

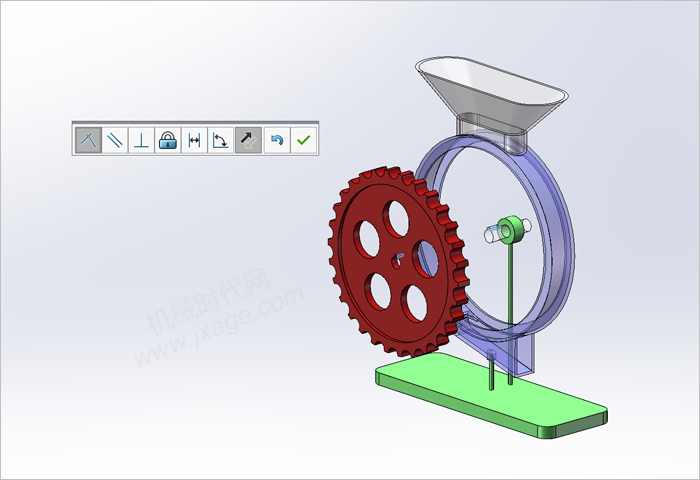

添加一个重合配合。

添加一个重合配合。

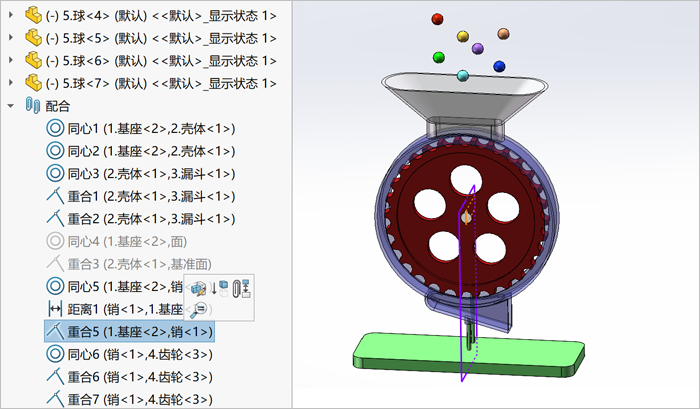

7.插入零件“5.球”，不设置任何配合，将球调整到合适的位置，一定要保证球落下后会进入漏斗。

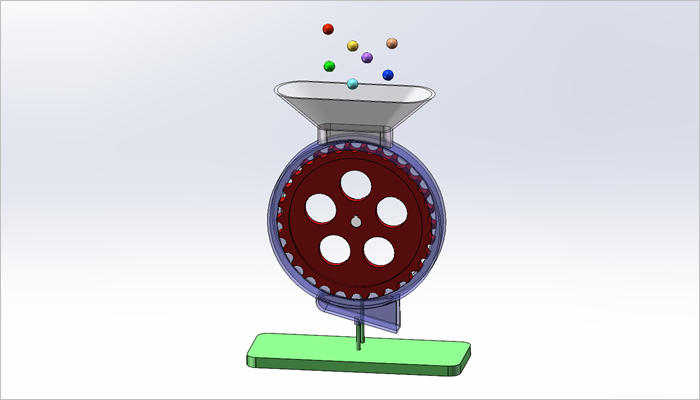

8.再次插入6个零件“5.球”，如下图所示。

9.点击SOLIDWORKS 插件，激活SOLIDWORKS Motion。

10.点击窗口左下角的“运动算例1”。

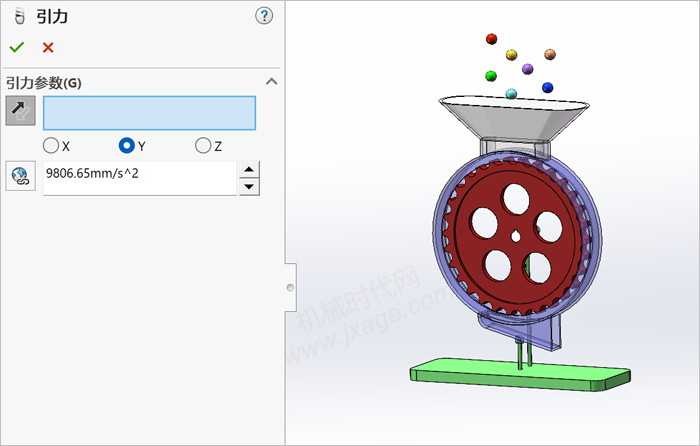

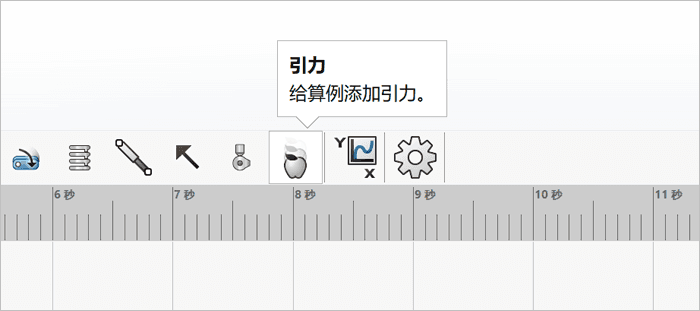

11.添加引力，如下图所示。

引力方向为Y方向，根据需要调整箭头方向。

12.点击马达按钮，添加一个马达，如下图所示。

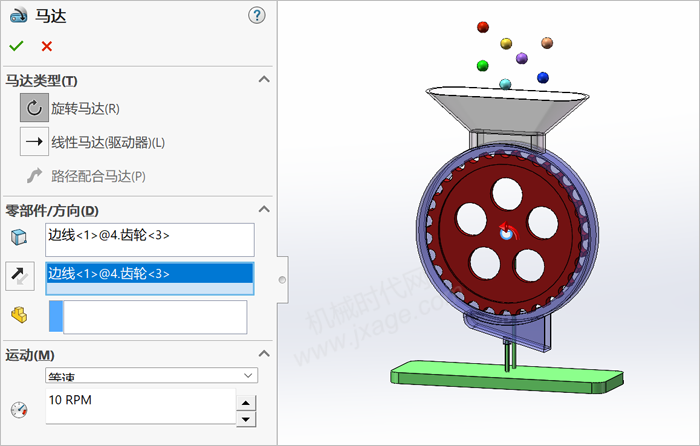

马达类型选择“旋转马达”，选择下图所示的边线，在下拉框中选择“等速”，速度为10 RPM，如下图所示。

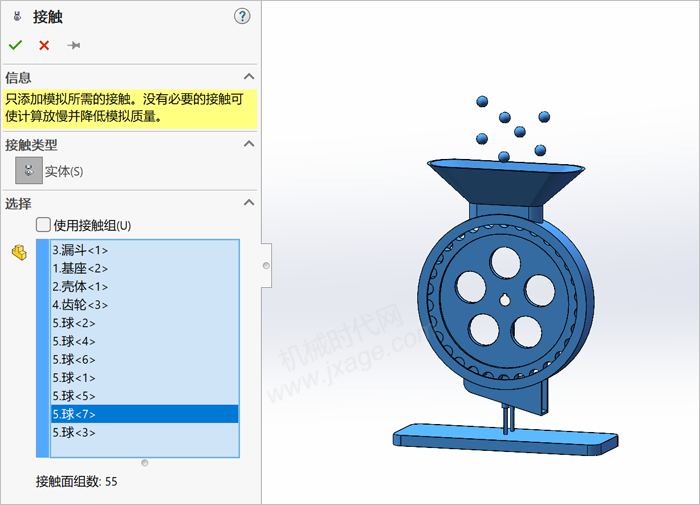

13.添加接触。点击“接触”按钮，如下图所示。

接触类型选择“实体”，按照如下图所示进行设置。

14.在设计树中选择下图所示的配合，鼠标右键选择“压缩”，如下图所示。

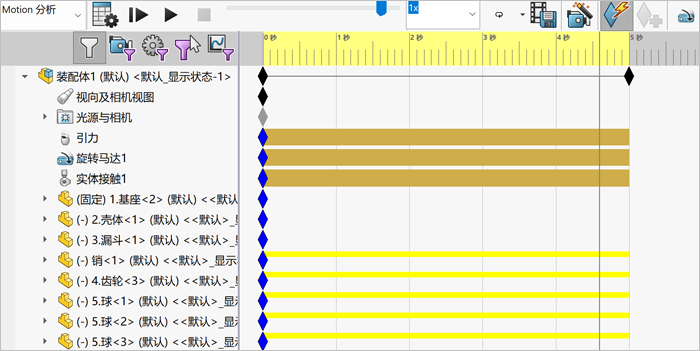

15.设置时间为5S，类型选择“Motion 分析”点击下图所示的“计算”按钮，我们可以模型运动起来了。
