SolidWorks建模练习（136）：立方体环

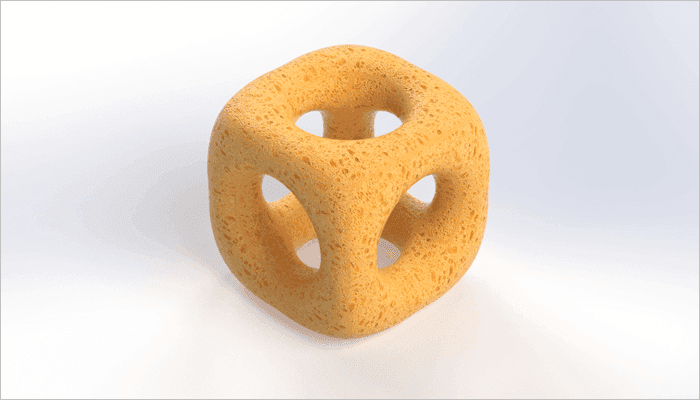

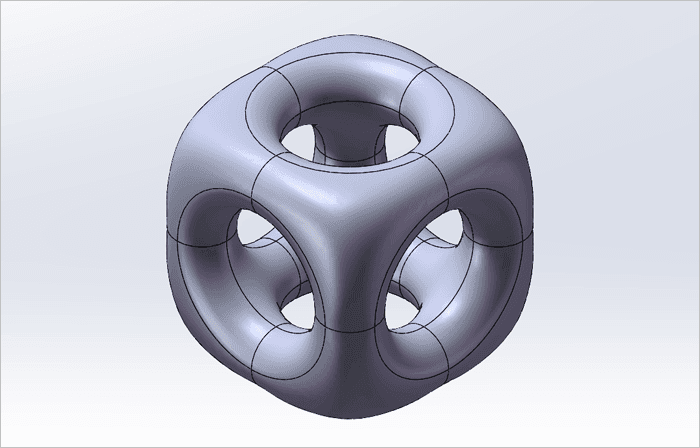

最终结果如下图所示：
方法：

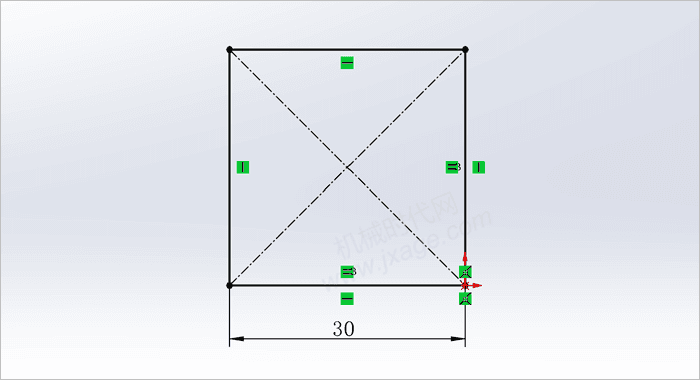

1.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。

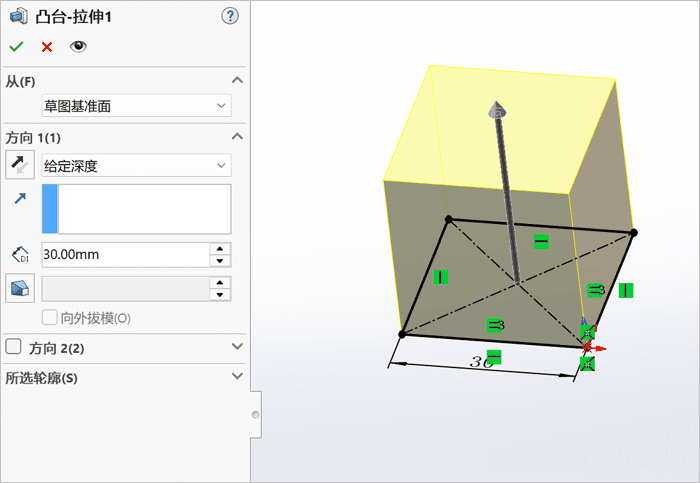

2.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，拉伸高度为30.0mm，如下图所示，点击勾号完成。

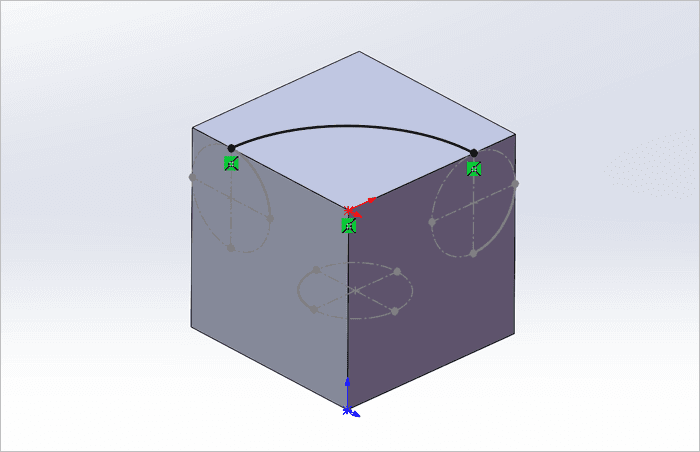

3.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。
4.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。
5.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。
6.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

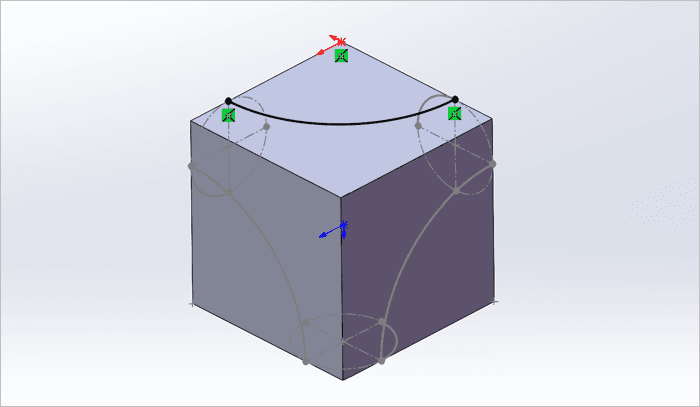

7.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

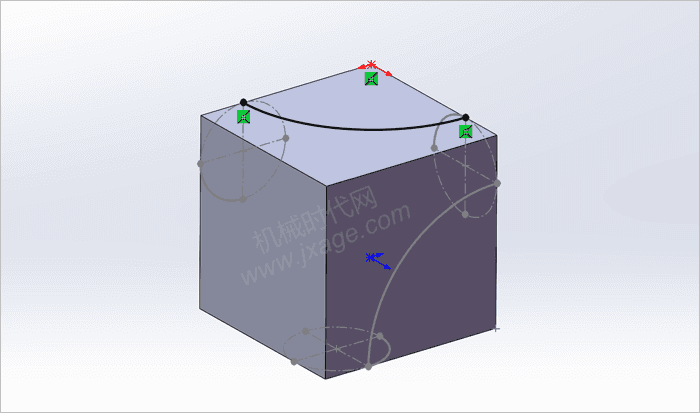

8.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

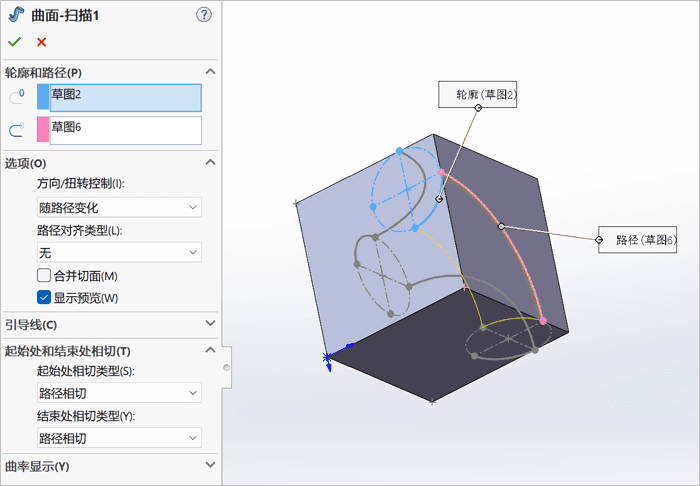

9.点击“插入”-“曲面”-“扫描曲面”，选择下图粉红色的草图曲线作为扫描的路径，选择下图蓝色草图作为扫描的轮廓，起始处和结束处相切类型均为“路径相切”，其他设置如下图所示。
点击勾号完成。

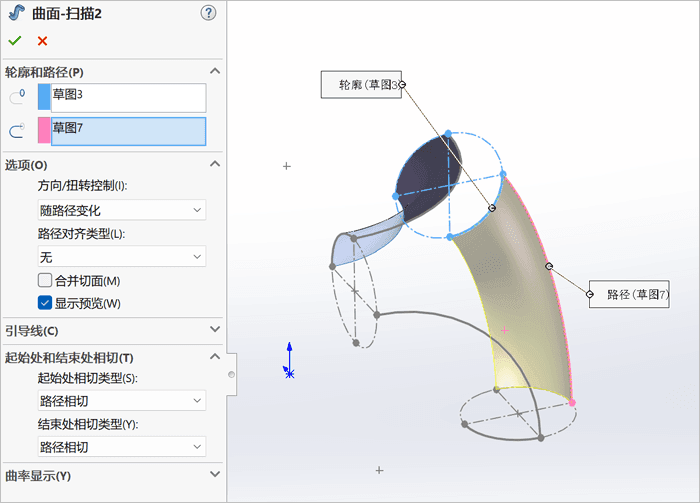

10.再次点击“插入”-“曲面”-“扫描曲面”，选择下图粉红色的草图曲线作为扫描的路径，选择下图蓝色草图作为扫描的轮廓，起始处和结束处相切类型均为“路径相切”，其他设置如下图所示。
点击勾号完成。

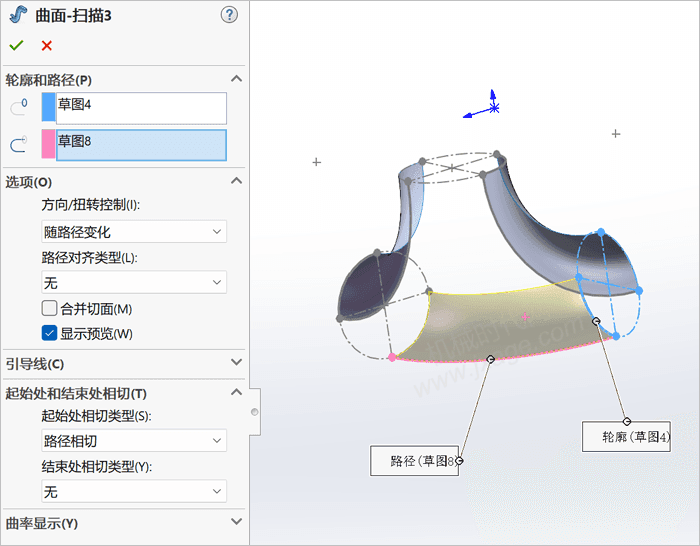

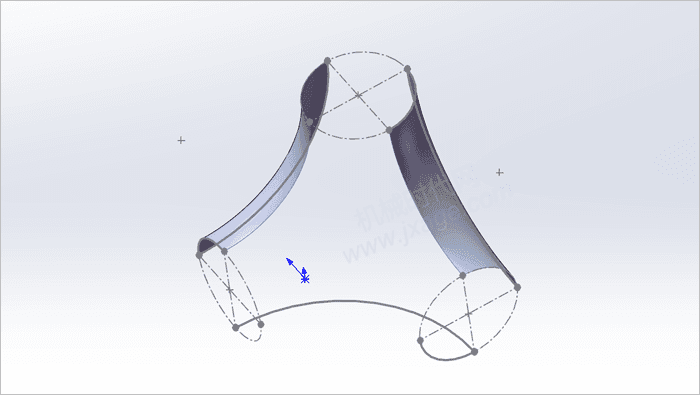

11.点击“插入”-“曲面”-“扫描曲面”，选择下图粉红色的草图曲线作为扫描的路径，选择下图蓝色草图作为扫描的轮廓，其他设置如下图所示，点击勾号完成。

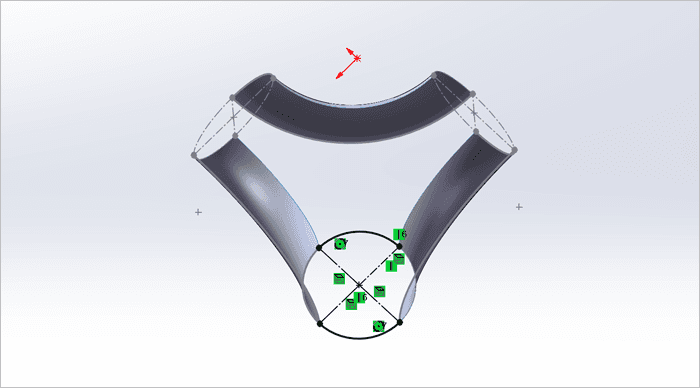

12.点击草图绘制，选择第2步创建的拉伸实体的面作为草图平面，绘制如下图所示的草图。

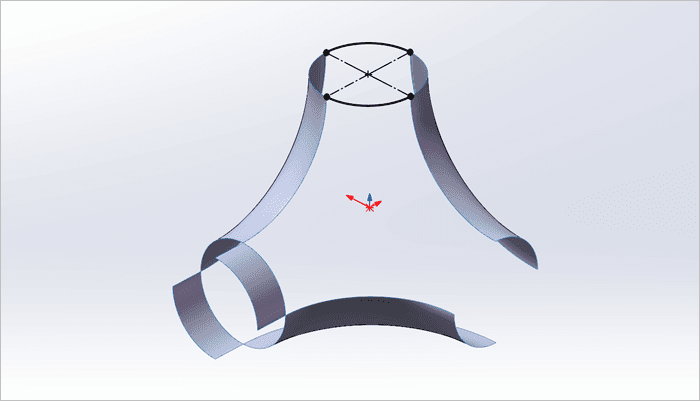

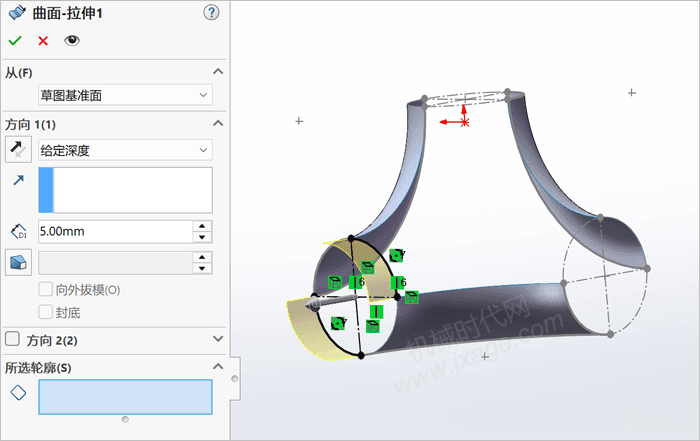

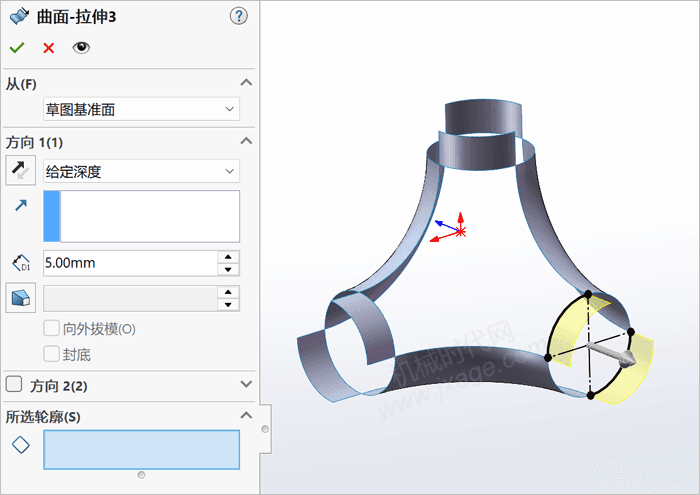

13.点击“插入”-“曲面”-“拉伸曲面”，选择上一步创建的草图作为拉伸截面，设置拉伸高度为5.0mm，如下图所示。
点击勾号完成。

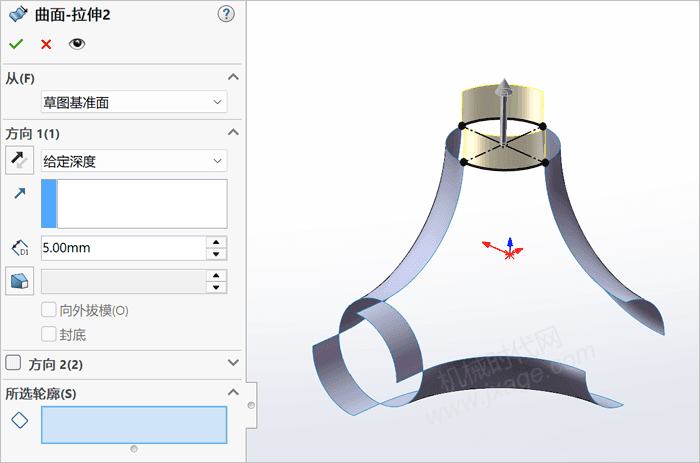

14.使用和上一步同样的方法再次创建一个草图并进行拉伸，如下图所示。
15.使用和上一步同样的方法再次创建一个草图并进行拉伸，如下图所示。

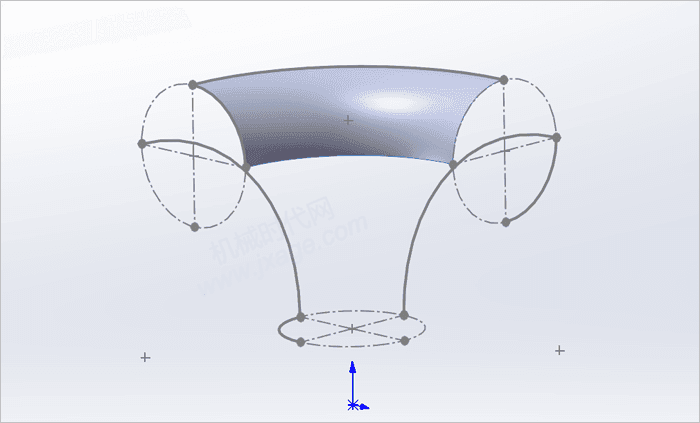

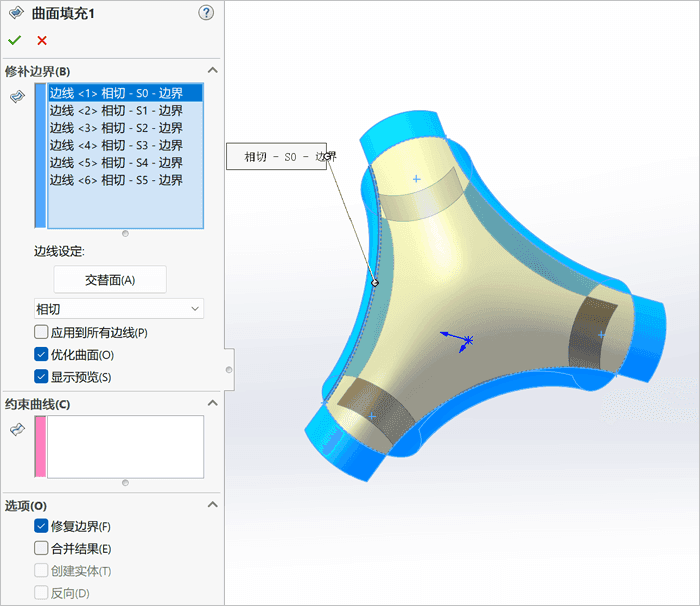

16.点击“插入”-“曲面”-“填充”，选择下图所示的6条边线作为修补边界，曲率控制按照下图进行设置，点击勾号完成。

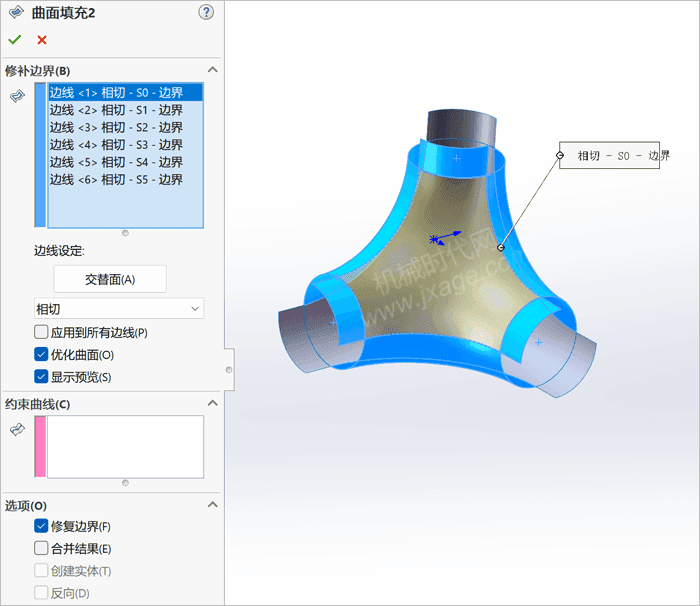

17.再次点击“插入”-“曲面”-“填充”，选择下图所示的6条边线作为修补边界，曲率控制按照下图进行设置，点击勾号完成。

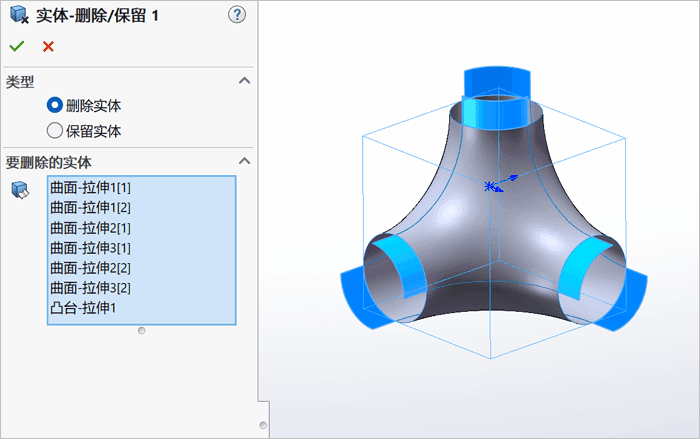

18.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的实体进行删除。
点击勾号完成。

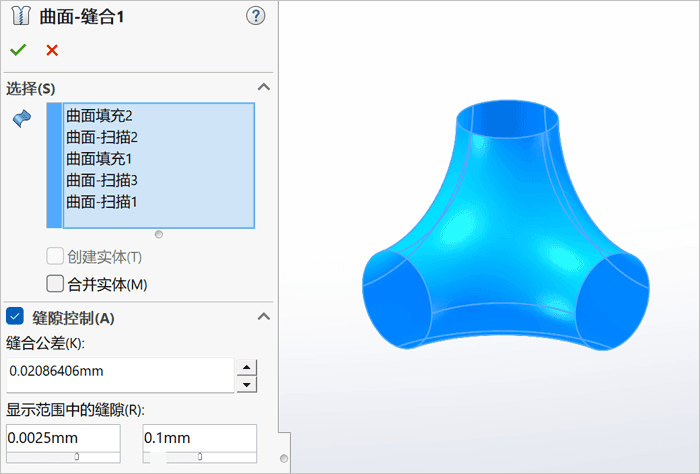

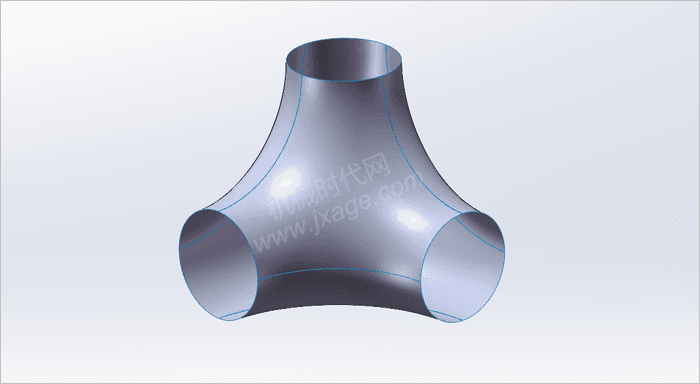

19.点击“插入”-“曲面”-“缝合曲面”，将下图所示的所有曲面进行缝合，如下图所示，点击勾号完成。

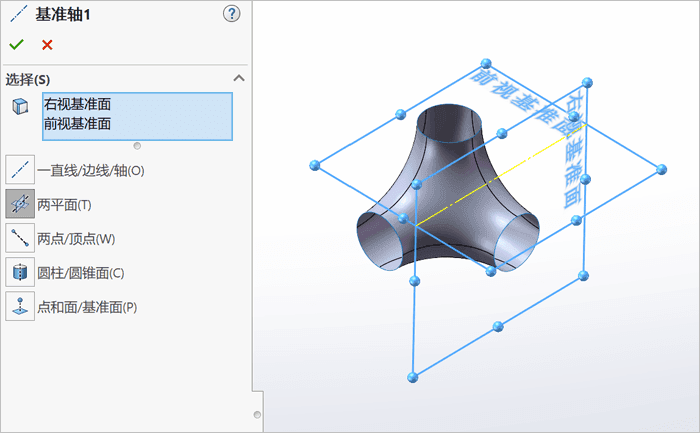

20.创建基准轴。

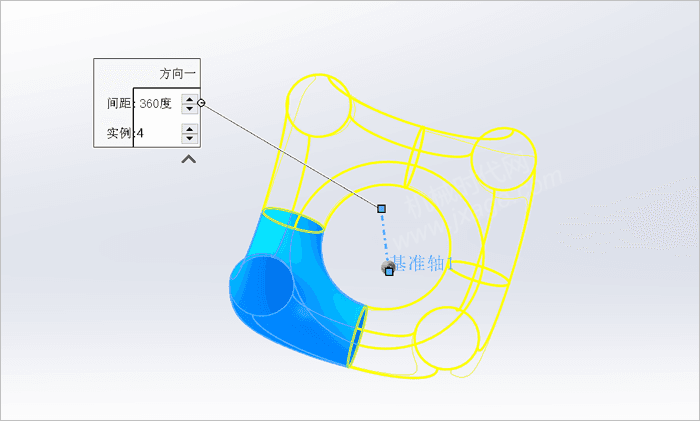

21.点击圆周阵列，阵列对象选择上一步创建的实体，阵列轴选择上一步创建的基准轴，按照下图进行设置，阵列数量为4，等间距分布。
点击勾号完成。

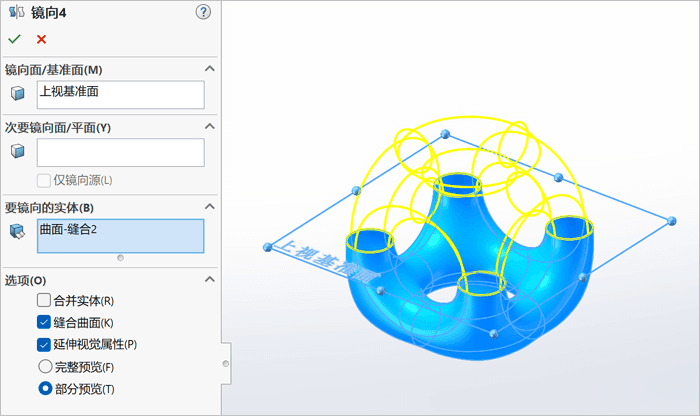

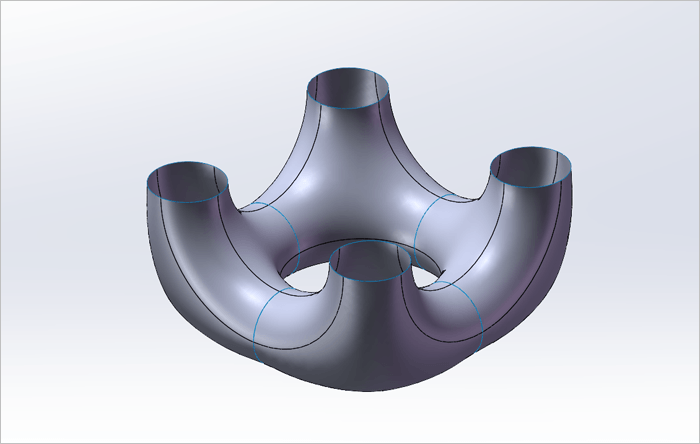

22.镜向。
点击勾号完成。
23.渲染完成。
