TBM 滚刀三维形状：参数化生成，导入 PFC 当 wall

TBM 滚刀三维形状：参数化生成，导入 PFC 当 wall 用

先说结论：我写了一个技能 pfc-hob-shape，输入刀径、刀刃角、刃口平宽、刀圈厚这些真实参数，就能生成一把 17″/18″/19″ TBM 盘形滚刀的完整三维形状，输出纯 ASCII 的 .dat，在 PFC3D 里跑一次就得到一条 wall，直接能跟颗粒接触、受力、加载。默认做成一个封闭实体（不是几个零件拼的）。

做这件事的过程里，最有意思的不是代码，是我在核对尺寸时发现：文献里给的滚刀刀刃角，在几何上根本不成立。

1. 一、为什么要把滚刀做成参数化形状

用 DEM 模拟滚刀破岩，第一件事就是把刀建出来。

手工在 PFC 里画一把刀是能做到的——wall create 一个一个顶点敲，或者导个 STL。但一旦要研究"刀刃角对破岩效率的影响"“刀径从 17″ 换到 19″ 会怎样”，就得重画。而这些恰恰是 TBM 刀具设计最常扫的参数。

所以目标很明确：把滚刀的形状参数化，改参数就换刀，并且保证生成的形状能直接进 PFC 变成 wall。

一把真实的盘形滚刀，外形上就是几个同心回转体套在一起：

•

• 刀圈：最外圈，外缘被削成楔形刃口
• 刀体：刀圈热套在上面，中心装轴承
• 两端盖：封住轴承
• 刀轴：穿过中心的轴

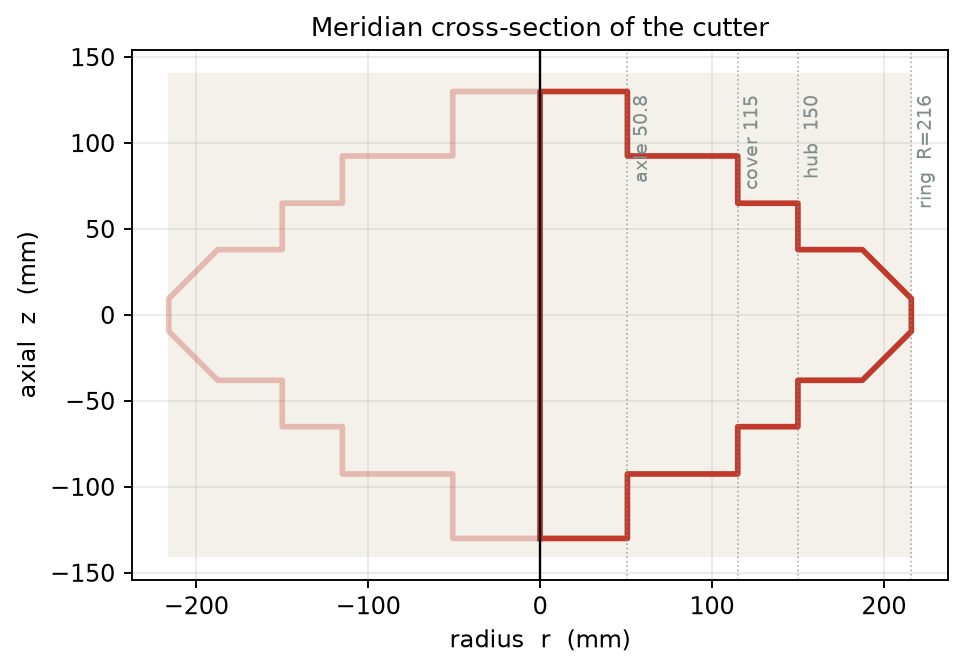

图1 生成的总成剖面。从外到内：刀圈刃口 r=216 → 刀圈内孔/刀体外径 r=150 → 端盖 r=115 → 刀轴 r=50.8。

因为是回转体，整把刀只用一条二维母线（在 r-z 平面上的折线）绕轴转一圈就能生成，不需要手工铺三角面。

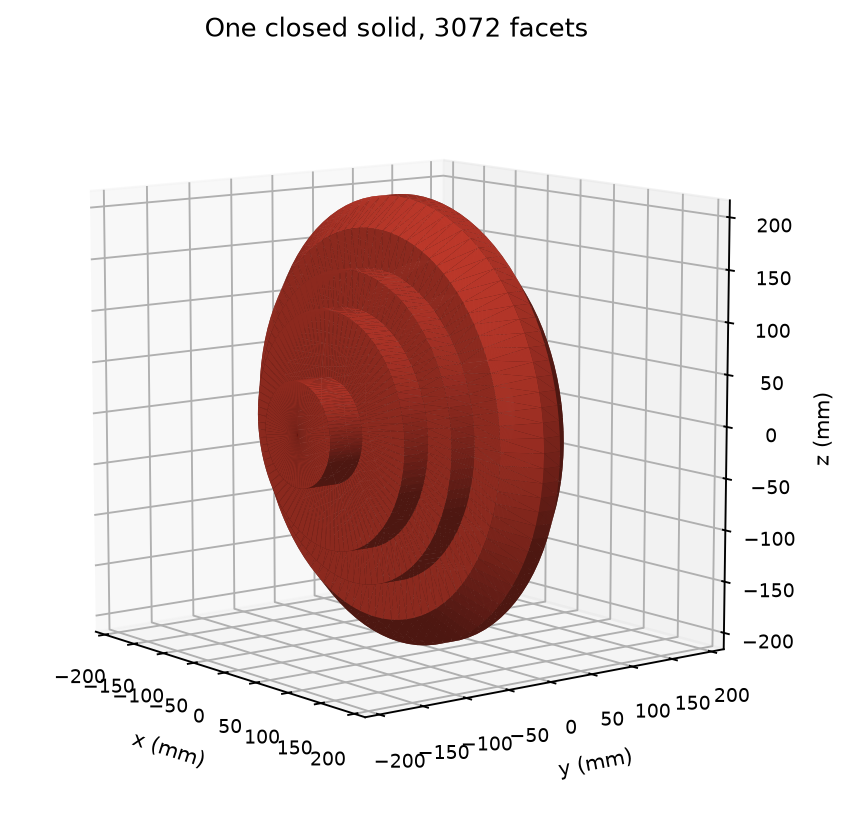

图2 同一个模型的三维形态，3072 个三角面。这里把刀轴摆成水平——就是它在刀盘上工作的姿态，刀刃在最外圈。

2. 二、尺寸从哪来：17″ 滚刀的真实数据

参数不能瞎给。我查了一轮文献和厂商资料，17″ 单刃常截面（CCS）滚刀能坐实的硬数据是这些：

轴承型号这条挺关键——它反过来定了刀轴直径（101.6 mm，就是轴承内径）和刀体内孔（212.7 mm，轴承外径）。端盖要盖住轴承，所以外径取 230 mm。刀体高 130 + 两个端盖各 27.5 = 185 mm，跟文献给的整刀总高正好对上。

这种"互相咬合"的自洽，是判断尺寸表靠不靠谱的最好办法。

3. 三、那个错的刀刃角

刀刃角是滚刀最核心的形状参数。文献里对 17″ 常截面滚刀的说法有好几种：

•

• 有说 20° 的（还给了半角 10° 的推导）
• 有说楔刃角一般 60°–120° 的
• 有把刀刃角和刀尖角分开定义的（平刃型刀尖角 β ≥ 160°）

我按 20° 建了一版，出来的刀圈不对劲。算了一下才发现问题。

刀圈的截面是一个闭合环。刃面从刃口出发，走到刀圈端面时，能消耗的径向高度是有限的：

bash径向可用高度 = 外径/2 − 内孔/2 = 216 − 150 = 66 mm
轴向要爬升的高度 = (刀圈厚 − 刃口宽)/2 = (76 − 19)/2 = 28.5 mm

刃面与径向的夹角 h 满足 tan(h) = 28.5 / (216 − r_终点)。要让刃面恰好落在内孔上（r_终点 = 150），需要

bashtan(h) = 28.5 / 66 = 0.4318   →   h = 23.35°
即两侧刃面全角 = 46.7°

这是几何下限。 比它更尖的刃角，刃面会在到达刀圈端面之前就穿过内孔——刀圈会变成一个没有端面的尖边环，没法跟刀体做热套配合。

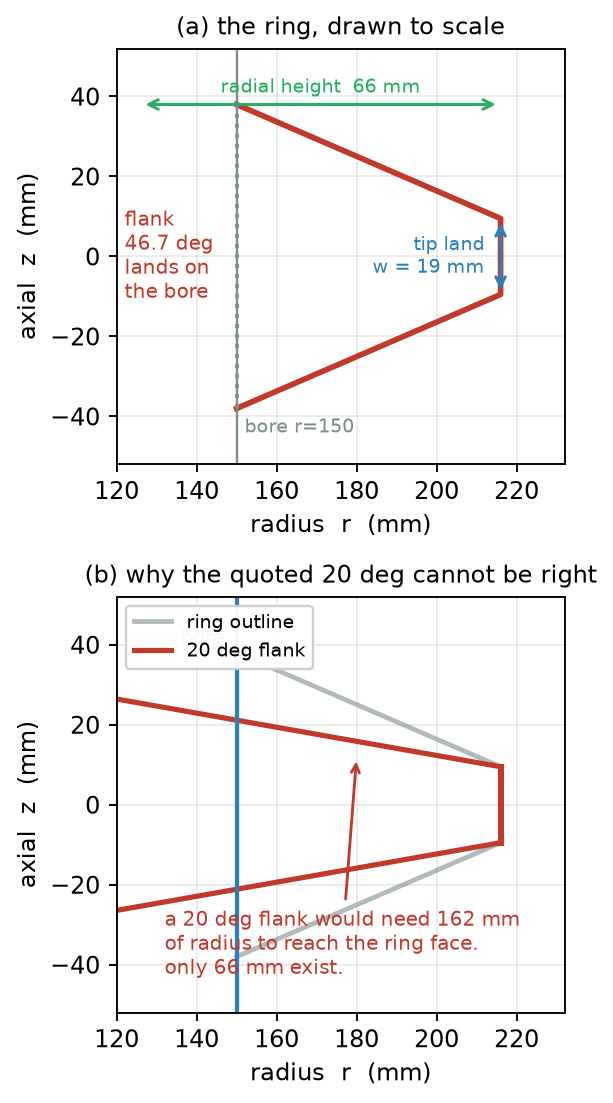

图3 左：几何自洽的 46.7° 刃面，正好落在内孔上。右：按文献的 20° 画，刃面要 162 mm 的径向空间才能爬到端面，而实际只有 66 mm 可用。

所以文献那个"20°"多半指的是刃面与径向平面的夹角（也就是半角）的某种口径，而不是两侧刃面的夹角。不管它原本指什么，直接拿来当全角建模一定是错的。

我的处理是：默认取 90°（45° 倒角，径向消耗 28.5 mm，留下 37.5 mm 的环形端面给热套配合），同时把几何下限写进代码——刀刃角一旦小于自动算出的下限，直接报错并告诉你可用值是多少，不会闷头生成一个穿模的刀圈。

这类"文献值 + 几何约束"打架的情况，我的经验是信几何。角度、比例这类参数经常在不同文献里指的不是同一个东西，但截面能不能闭合是不会骗人的。

4. 四、怎么进 PFC：一次 import 得到一条 wall

PFC 6.0 有一条命令是专门干这个的：

bashwall import from-geometry 'hob' clean name 'hob' group 'hob'

它把已有 geometry set 里的三角面缝合成 wall facets。用起来有三个硬约束：

1.

2. 曲面必须是流形且可定向的（面不能互相穿插）
3. 所有 facet 必须落在 model domain 内，而且 domain 必须先设好
4. 一次 import 只能缝合一个连通曲面

第三条决定了总成怎么组织。

我一开始是把刀圈、刀体、端盖、刀轴各建一个 geometry set，各 import 一次，得到 5 条 wall。能跑，但有问题：这 5 个零件互相贴合的地方全是隐藏的内表面，白白增加面片数；而且它们本来是装配成一体的刚体，拆成 5 条 wall 只是徒增管理成本。

改成单一封闭实体更合理：既然球只可能碰到外表面，那就只取装配后的外轮廓——

bash刀轴端面 → 轴外圆 → 端盖外表面 → 端盖外圆 → 刀体端面 → 刀体外圆
→ 刀圈端面 → 刃面 → 刃口平带 → 刃面 → 刀圈端面
→ 刀体外圆 → 刀体端面 → 端盖外圆 → 端盖外表面 → 轴外圆 → 刀轴端面

内部那个装轴承的腔体完全封在这个包络里面，球永远够不着它，所以它一个面片都不用出。结果是一个球面拓扑的单一闭合曲面：3072 个面片，比五件套的 3840 还少。

生成器自己会先验一遍网格：算欧拉特征 V−E+F（实心件应该是 2，带孔环是 0）、边界边数、非流形边数、有向边是否一致、有符号体积是否为正。任何一项不过就直接拒绝出文件，比跑到 PFC 里再看报错快得多。

5. 五、验证：它真的能挡球、能受力

导入日志干净：

bash--- The wall hob with id 1000 and 3072 facets has been imported

但"导入成功"和"能当墙用"是两回事，所以我做了两个实测。

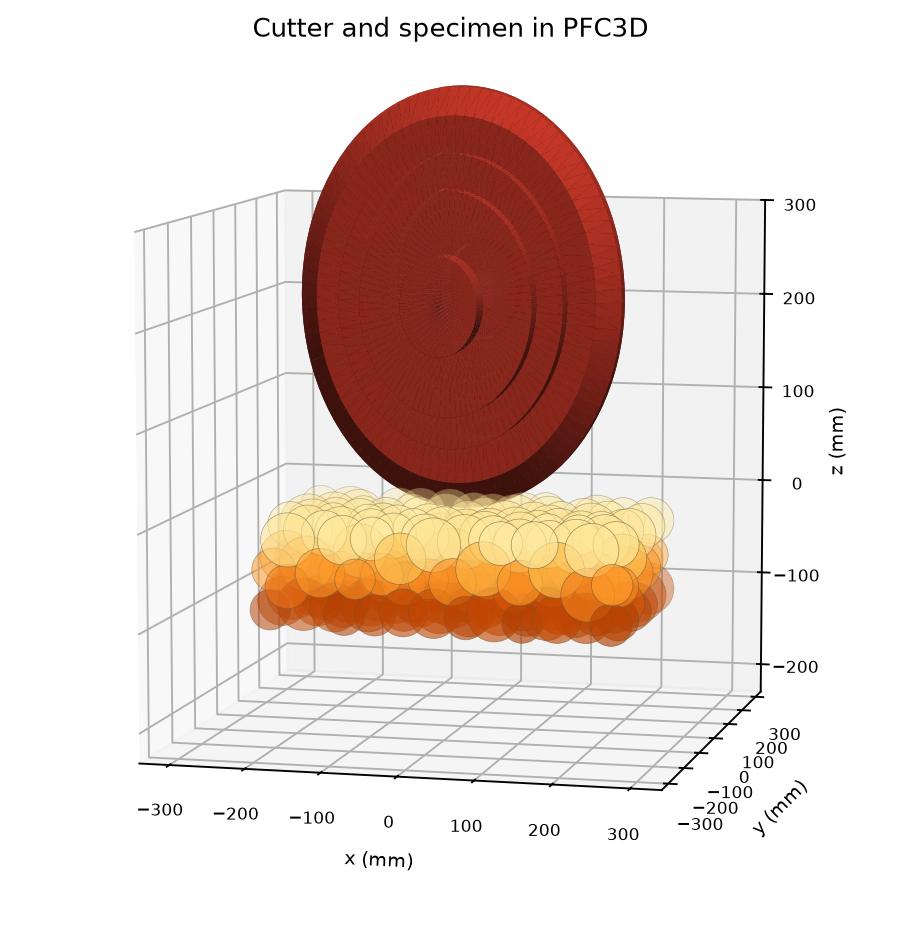

图4 模型全貌：单一实体滚刀（刀轴沿 y、刀刃朝下）压在 φ500×300×120 的胶结岩样上。

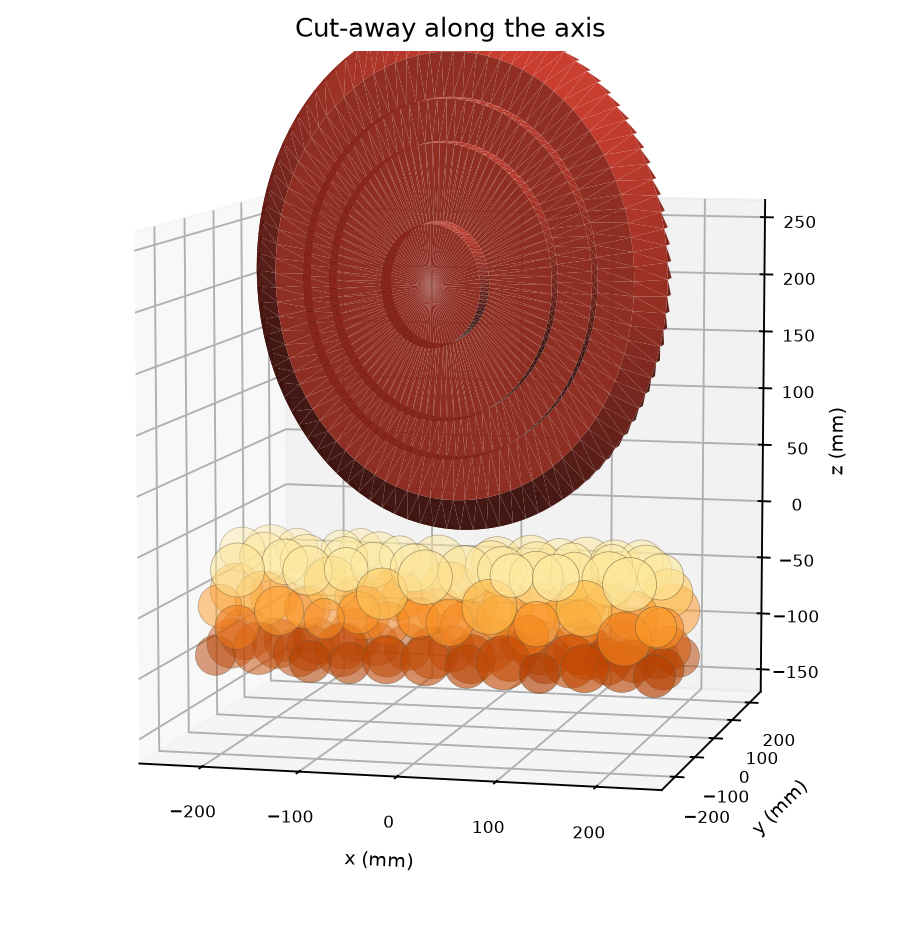

图5 沿刀轴剖切，岩石与滚刀各切掉近侧一半，露出刀刃在岩石里的就位状态。

第一个：撒 8788 个球把整把刀埋起来，看它接不接得住。

结果：单一 wall 吃住 940 个激活接触 / 8618 个总接触。球被稳稳挡住。

第二个：让滚刀以刀轴水平、刀刃朝下的姿态压入一块胶结岩样（φ500×300×120），看力-贯入响应。



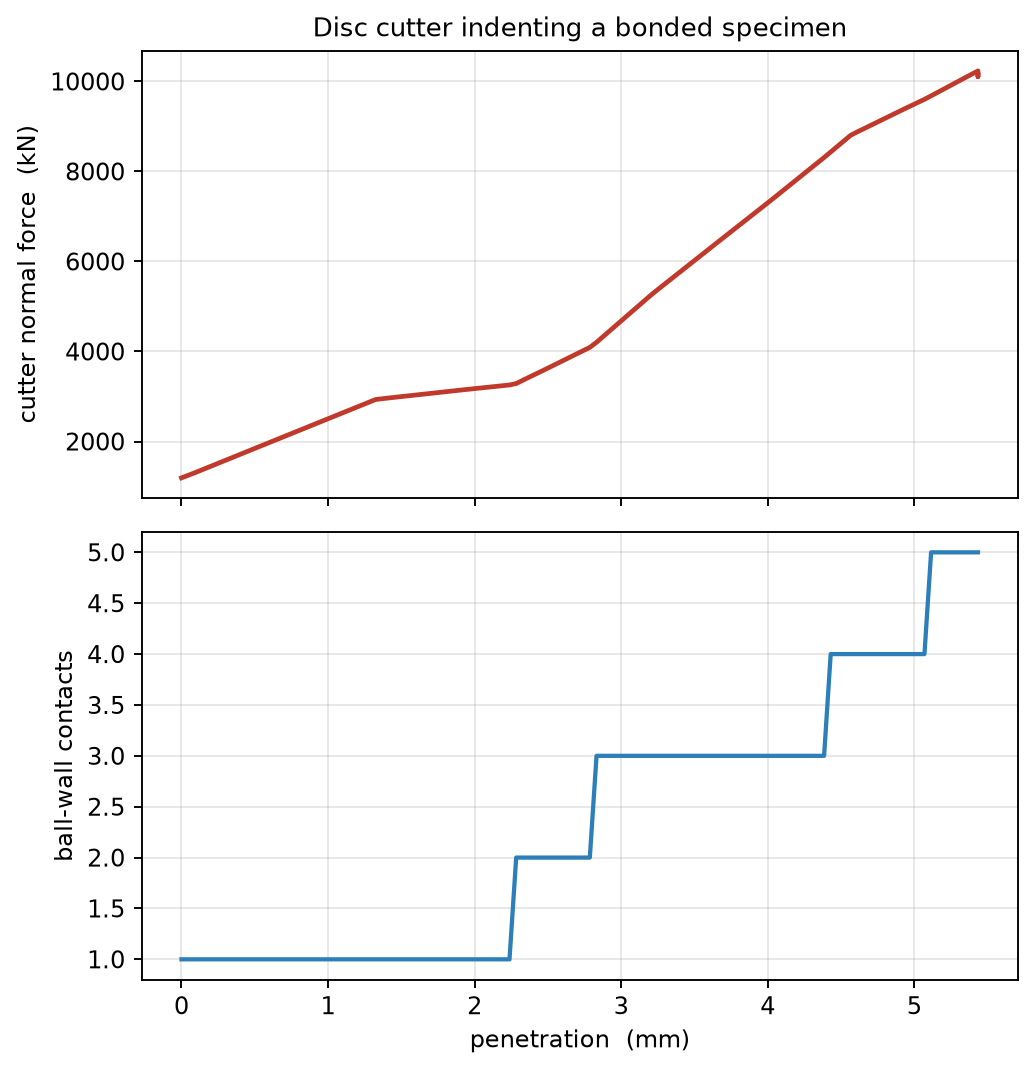

图6 上：刀具法向力随贯入线性增长到 10.2 MN。下：接触数在 2.2 / 2.8 / 4.3 / 5.2 mm 处 1→2→3→4→5 逐级跳变。

这张图我觉得挺能说明问题：每次有新球进入接触，力曲线的斜率就跟着变一次——接触数台阶和力曲线拐点是严格对应的。这是真实压痕过程该有的样子。

说明一下：这个 demo 是演示不是标定模型。岩石强度、球径、加载速率都没标定过，力的绝对值偏大（真实 17″ 滚刀额定载荷约 250–320 kN）。要做定量研究，得先按标定流程把岩石参数标好。

6. 六、参数化到底能扫什么

这是做参数化的意义所在。改一个参数，形状立刻跟着变。

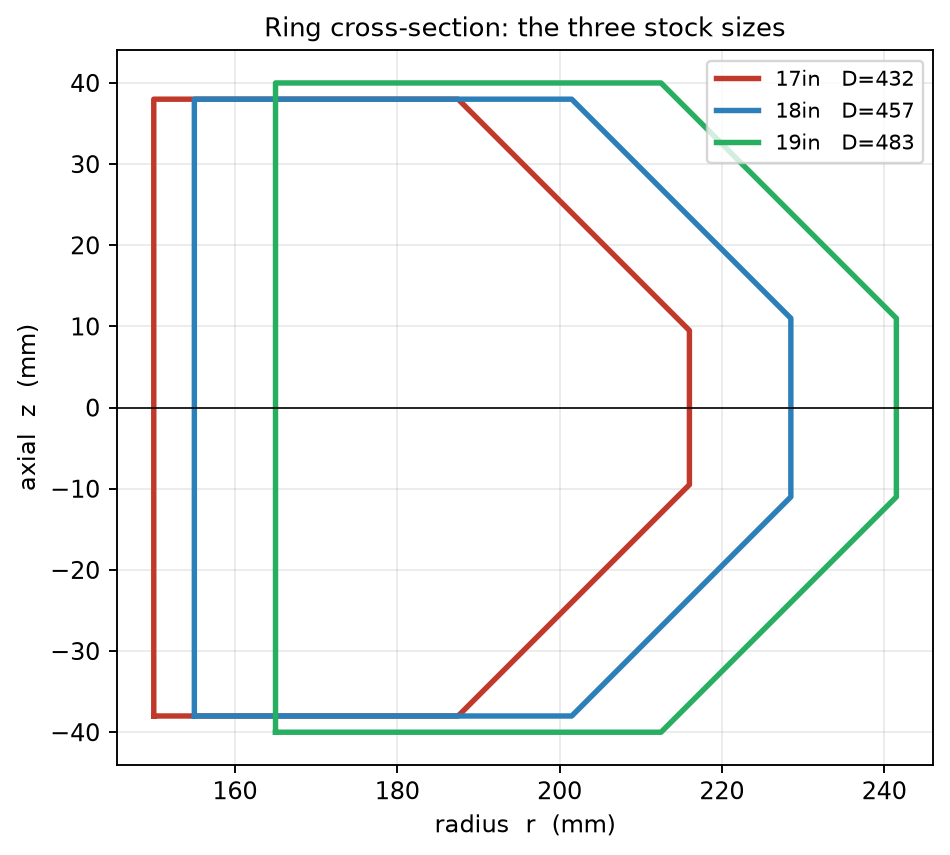

图7 17″/18″/19″ 三种规格。外径、内孔、刃面位置全都跟着走。

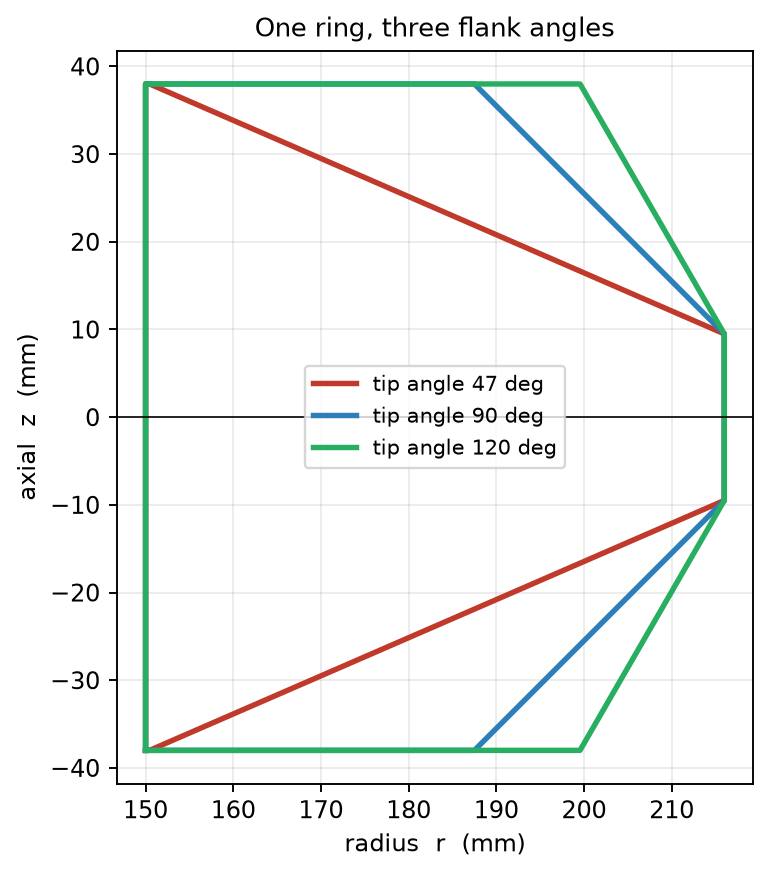

图8 同一个 17″ 刀圈，刃角取 47°（几何下限，刃面直达内孔）、90°（默认）、120°。三种刃角下刀圈端面的宽度差得很明显——刃角越大，刃面越浅、端面越宽，这直接决定了刀刃的锋利程度和耐磨性。

用法就一行：

bashpython gen_hob.py --preset 17in --tip-angle 120 --out hob.dat

输出是纯 ASCII 的 .dat，不依赖任何外部文件、不含 FISH，可以直接看、可以直接改。

7. 七、几个踩过的坑

写的过程里有两个坑值得单独记一下，都属于"不报错但结果是错的"那类。

坑一：keepid 会让第二个部件直接失败。 每个 geometry set 的多边形 ID 都从 1 重新编号，keepid 把 wall facet 的 ID 设成 geometry 的 polygon ID，于是第二个部件撞上第一条 wall 的 ID，报 Polygon with ID 1: The specified facet exists。默认别加它。

坑二：wall.find() 吃的是 ID，不是名字。 传字符串 wall.find('hob_ring') 不报错，而是返回一个无效指针，于是读出来的力是垃圾值（实测虚高到 1e13 N）。要按 ID 抓，就在 import 时用 id 参数固定编号。

第二个坑我排查了一轮——力大了十几个数量级，第一反应是单位制搞错了，改完单位制力还是不对，才回头查函数签名。

8. 八、收尾

这个技能现在包含：参数化生成器、剖面与三维预览（含交互式 HTML）、参数扫描对比图、压入破岩 demo、以及一份记着尺寸出处和推导过程的参考文档。

回头看，最值得记的不是代码量，而是那个刀刃角：如果一个参数在不同文献里有好几个互相矛盾的取值，先别急着挑一个用——拿几何约束验一遍。 截面闭不闭合，是骗不了人的。
