电车异响找不到原因？别瞎拆！NVH老司机带你玩转时域、频域、包络谱
测试组的兄弟@我：“李工，新款A级车耐久路试第500公里，后排右耳侧出现明显‘滋滋’啸叫声，主观评分（Subjective Rating）掉到了5分以下，总监发话了，下周一早会必须给TAT（Turn Around Time）。”
我叹了口气，戴上耳机，点开那几个G的路试数据文件。屏幕上弹出了时域波形、Colormap（彩图）、阶次切片（Order Cut）和包络谱。
对于咱们做新能源车NVH的来说，这不仅仅是数据，这是破案的证据链。
很多刚入行的同学一看到振动超标就慌了，其实只要搞懂这三张图分别在看什么，哪怕是最诡异的电驱啸叫，也能手到擒来。
第一张图：时域波形 —— 看“有没有事”
👉 NVH应用场景：路试数据初筛、冲击异响（Rattle/Knock）确认。
时域波形是我们拿到数据的第一眼。在新能源车里，我们最关心的是扭矩突变时的响应。
指标 | 物理意义 | 电驱故障线索 |
|---|---|---|
峰值 (Peak) | 瞬态冲击强度 | 松油门或加电门瞬间出现的尖峰，通常是减速器敲击（Gear Rattle）。 |
有效值 (RMS) | 整体噪声能量 | 匀速巡航时RMS过高，多半是电机阶次噪声太强或阶次共振。 |
🔍 工程师笔记：
看电驱的时域图，重点看非周期信号。
如果波形是规则的周期性正弦波，那是正常的电机电磁力波动。
如果波形像“鸡冠”一样，充满了无规律的毛刺，特别是在Torque Reversal（扭矩反转）瞬间，那基本就是减速器里的齿轮间隙太大，或者轴承在“打架”。
第二张图：频域与阶次分析 —— 看“谁在惹事”
👉 NVH应用场景：定位噪声源（电机还是齿轮）、识别共振频率。
对于燃油车，我们看Hz；对于新能源车，我们必须看阶次（Order）。因为电机转速变化极快，用FFT看固定频率会拖出一条斜线，根本看不清。
我们需要把数据转换到阶次域（Order Domain）：

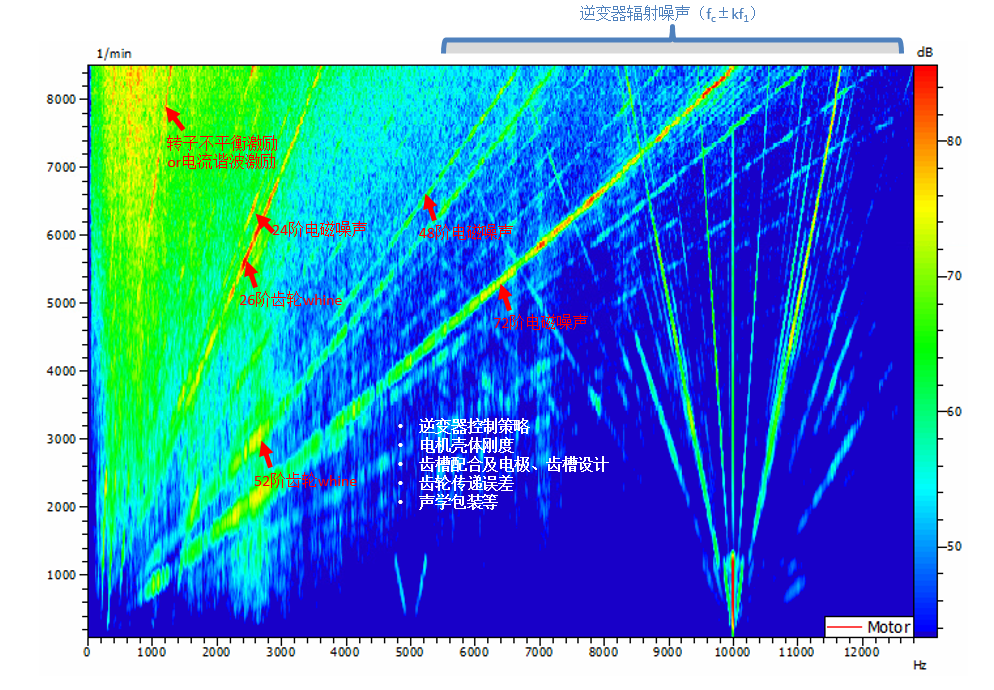

24阶、48阶突出：这是电机电磁噪声（Motor Whine）。如果这两个阶次在Colormap上像红线一样贯穿全转速，说明电磁方案设计有问题，或者控制策略的谐波注入没调好。
齿轮啮合阶次（GMF）及其边带：假设减速器传动比是9.14，那么9.14阶就是主阶次。如果它旁边围了一圈“小弟”（边带），说明齿轮加工误差大或者轴系不对中。
阶次共振（Order Resonance）：当电机的24阶与车身模态（比如500Hz的挡风玻璃模态）重合时，车内就会有一个明显的“共鸣点”。
⚠️ 避坑指南：
别只盯着幅值最大的峰！在NVH里，人耳对边带极其敏感。有时候主峰不高，但边带密集，听起来就像“口哨声”或“电流声”，用户投诉最凶的就是这个。
第三张图：包络谱（Envelope Spectrum）—— 直击轴承的“听不见的杀手”
👉 NVH应用场景：电机轴承异响、高频啸叫溯源、早期失效预警。
这是高阶NVH工程师的杀手锏。很多时候，路试车在低速蠕行（Creep）时，能听到一种极其细微的“沙沙”声，但阶次分析和FFT都显示一切正常。这时候，普通的分析手段已经失效了，必须用包络解调。
包络谱专门抓取高频段的瞬态冲击。在新能源车里，主要是看减速器轴承和电机轴承。
实战诊断逻辑：
包络谱中出现轴承外圈特征频率（BPFO）：确诊轴承故障。赶紧查是不是装配时伤到了轴承，或者润滑脂干了。
包络谱中有高频成分但无特征频率：这通常是齿轮微观表面粗糙度（Gear Surface Roughness）引起的，属于制造工艺问题，得让供应商去修形。
时域有冲击，包络谱干净：可能是电控的开关频率（Switching Frequency）干扰，或者是电流谐波引起的电磁噪声，不属于机械故障。
🚗 NVH工程师的“三步走”诊断流（建议存图）
下次路试回来，别再对着数据发呆，按这个流程走：
第一步：看时域 + Colormap
匀速时波形干净，急加速有冲击 ➡️ 减速器敲击（Rattle） ➡️ 查齿轮背隙和花键间隙。
全转速段都有规律的正弦波 ➡️ 电机阶次噪声 ➡️ 转第二步看阶次分析。
第二步：看阶次切片 (Order Analysis)
24阶、48阶突出且与转速同步 ➡️ 电磁噪声 ➡️ 协调电控部门优化谐波。
9.14阶（减速器齿比）及边带突出 ➡️ 齿轮啮合问题 ➡️ 转第三步。
第三步：看包络谱 (Envelope)
出现轴承特征频率 ➡️ 轴承磨损/点蚀 ➡️ 拆解换轴承。
高频底噪很高，无特征频率 ➡️ 齿轮粗糙度或润滑不良 ➡️ 反馈给供应商做微观修形。
写在最后：
做新能源NVH，最怕的不是声音大，而是那种“若有若无”的异响。它折磨的是用户的神经。
时域看冲击，阶次找源头，包络谱查轴承。 掌握这三板斧，你就能在那些让人头大的路试数据里，精准地把那个“捣蛋鬼”揪出来。
💬 互动话题：
大家在做电驱NVH开发时，最头疼的是哪种异响？是低速蠕行的齿轮啸叫，还是高速巡航的风噪与路噪？欢迎在评论区交流你的“降噪”心得！
(觉得这篇干货有用的，别忘了点个赞和在看，支持一下熬夜改PPT的NVH工程师！)
