新能源汽车无刷直流电子水泵结构-工艺-失效-合规全链路设计教程

本课适合哪些人学习：

1.从事无刷直流电子水泵 结构设计 的工程师，聚焦新能源汽车冷却系统，覆盖泵头、转子、外壳等部件的 “结构 - 工艺 - 失效” 全链路设计

2.能源与动力工程、流体机械等理工科专业学生（课程设计）

3.水泵制造环节的 工艺工程师：注塑、超声焊接、压装等，需理解 结构设计对工艺参数的约束 ，如壁厚、焊接筋尺寸、压装公差。

4.水泵质量 / 失效分析的工程师：解析磁环破裂、泵头开裂、O 形圈密封失效、PIN 针温升等典型失效根因，从结构设计维度推导预防方案。

5.新能源汽车供应链（水泵供应商）的 研发 / 项目管理者：建立 结构设计的技术判断力 ，辅助 “设计→量产” 全流程决策。

6.机械 / 材料专业 在校学生 / 职场新人：学习工业级 “结构参数定义→工艺适配→失效预防” 的闭环设计逻辑 ，突破理论到实践的壁垒。

你会得到什么：

1.掌握无刷直流电子水泵全流程设计逻辑：从功能需求拆解（耐压、隔振、温升）到部件结构参数定义（壁厚、公差、材料选型），覆盖泵头、叶轮、转子、定子、密封系统等核心部件的设计链路，同时融入流体仿真与电磁仿真的验证方法。

2熟练完成结构精细化设计：包含密封槽、压装定位等细节，结合工艺约束（注塑脱模斜度、超声焊接筋尺寸）输出可直接开模的图纸；掌握 PCBA 安装应力规避、定子灌封工艺等实操要点。

3.掌握结构失效分析能力：识别磁环破裂、泵体开裂、O 形圈老化、PIN 针烧蚀等典型失效模式，掌握 “结构参数优化（如转子外包钢套）→工艺控制（如灌封真空度）” 的预防措施，建立部件级 DFMEA 分析能力。

4.掌握 NVH 导向的结构优化方法：通过叶轮倒圆角、支架橡胶硬度、泵头隔舌角度等结构设计手段，无需流体 / 电磁仿真即可改善水泵噪音与振动。

5.掌握物理场仿真应用：熟练运用 Fluent 进行流体仿真、MaxWell 进行电磁仿真、ANSYS 进行结构强度与密封仿真，将仿真结果转化为可落地的设计优化方案。

6.熟悉汽车级标准对结构的合规要求：理解振动、温度循环等测试对壁厚、材料、连接方式的考验，让设计天然适配量产规范。

7.构建量产级结构设计的参数化复用能力：沉淀密封槽深、轴承间隙、螺钉力矩、磁环包胶厚度，等可直接复用的设计参数库，大幅缩短项目周期，降低试错成本。

课程介绍：

无刷直流电子水泵作为新能源汽车热管理系统的核心部件 ，其结构设计直接决定产品 可靠性、量产可行性与全生命周期成本 。当前设计核心痛点为图纸设计达标但量产频发故障，如磁环破裂、泵头漏液、密封失效等，且结构设计易忽视工艺约束、车规标准要求，NVH 性能不佳，同时缺乏可复用的量产参数库，试错成本高、项目周期长。大量工程实践证明，我们可以能通过 Fluent 流体、Maxwell电磁、Ansys Mechanical结构仿真，完成水力、强度、密封验证，实现单向流固耦合分析，将仿真结果转化为设计优化方案，还能无需复杂操作辅助 NVH 优化，让设计适配工艺与车规，从源头规避失效风险。

本课程聚焦 “新能源汽车冷却场景下的水泵结构设计” ，核心价值在于通过 “结构定义→工艺协同→失效预防→标准合规” 的全链路逻辑，破解 “图纸完美却量产故障” 的行业痛点，助力学员掌握 可直接落地的结构设计方法 ，推动产品从 “能设计” 向 “可靠量产” 跨越。

一、为什么要购买这门课程

1、全链路设计逻辑：从功能需求拆解（耐压、隔振、温升）到核心部件参数定义，覆盖设计 - 仿真 - 验证全流程，融入流体、电磁、结构仿真验证方法；

2、精细化实操落地：教授密封槽、压装定位等细节设计，结合工艺约束输出可直接开模的图纸，掌握 PCBA 应力规避、定子灌封等实操要点；

3、失效分析实战性：以磁环破裂、泵体漏液等真实案例为驱动，建立部件级 DFMEA 分析能力，掌握 “结构优化   工艺控制” 的双重预防措施；

4、NVH 优化巧方法：无需复杂仿真，通过叶轮倒圆角、泵头隔舌角度等结构设计手段，直接改善水泵噪音与振动问题；

5、仿真工具全掌握：手把手教学 Fluent 流体仿真、MaxWell 电磁仿真、ANSYS 结构强度 / 密封仿真，实现仿真结果向设计优化方案的转化；

6、车规级合规设计：深度解析汽车级振动、温度循环等测试要求，让设计从源头适配量产规范，避免后期整改；

7、量产参数可复用：沉淀密封槽深、轴承间隙、磁环包胶厚度等可直接复用的设计参数库，大幅缩短项目周期、降低试错成本；

8、工艺约束深度融合：明确注塑缩水、超声焊接变形（能量≤2500J）、压装公差链（过盈 0.03-0.08mm）等制造约束，让设计天然适配产线。

9、超值服务体验：本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工业和信息化部教育与考试中心颁发的——工程仿真技术（CAE分析职业能力等级评价证书）。

二、课程主要内容及大纲

本课程聚焦新能源汽车冷却场景下的无刷直流电子水泵结构设计，以 “结构定义→工艺协同→失效预防→标准合规” 全链路逻辑为核心，破解行业 “图纸完美却量产故障” 的痛点。课程以真实失效案例为驱动，围绕泵头、叶轮、转子、定子等核心部件展开，从设计底层逻辑、工艺适配、失效预防、NVH 优化四大维度，结合 Fluent、MaxWell、ANSYS 等仿真工具实操，教授可直接落地的工业级设计方法，助力学员实现水泵设计从 “能画” 到 “可靠量产” 的跨越，同时让设计天然适配汽车级标准与量产规范。

课程大纲为（已更新至 12 讲，连载中）：

第1讲：无刷直流电子水泵的应用场景

第2讲：无刷直流电子水泵的工作原理

第3讲：无刷直流电子水泵设计流程

第4讲：电子水泵的水力设计方法

第5讲：电子水泵流体域的抽取

第6讲：流体域简单前处理

第7讲：Mesh 网格划分 Fluent 流体仿真

第8讲：CFD-POST 后处理基本操作

第9讲：电子水泵单向流固耦合仿真

第10讲：RMxprt 创建无刷直流电机模型

第11讲：RMxprt 材料输入与电机组合参数确认

第12讲：MaxWell 2D 瞬态负载仿真

未完待续……

三、购买注意事项

1、本课程为无形商品，为用户提供免费试看内容，不支持无理由退款。

2、由于ios系统（苹果手机/电脑/IPAD）购买无形商品和服务，需用户在苹果商店充值秀币后下单，并征收30%的苹果税。推荐苹果用户在仿真秀官网选择微 信和支付宝直接支付，购买成功后支持在苹果手机和电脑观看。

3、课程资料请在本详情页附件下载。云盘下载有可能失效，请联系客服人员加入VIP订阅用户群，不局限课程配套资料，还可以与同行交流行业学习资料、加餐内容、高薪内推、讲师答疑等附件服务。

4、更多行业学习资料凭借订单截图和账号，申请加入VIP群，联系作者获得，仅限购买用户一人进群获得。禁止同一订单或账号多人申请进群，账号登录异常将账号停用处理。

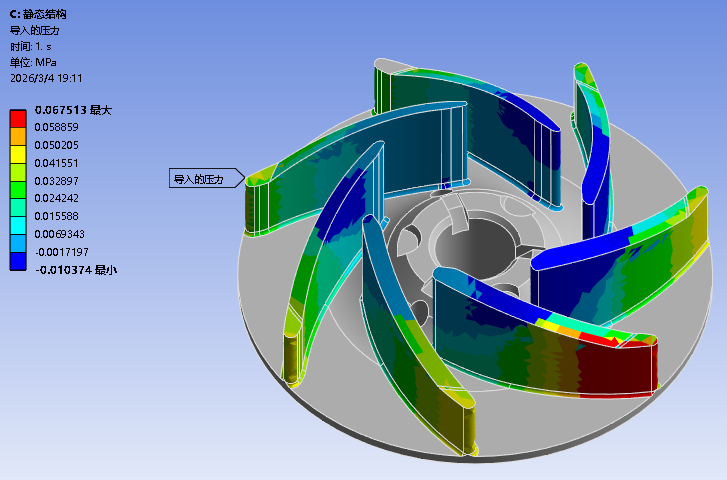

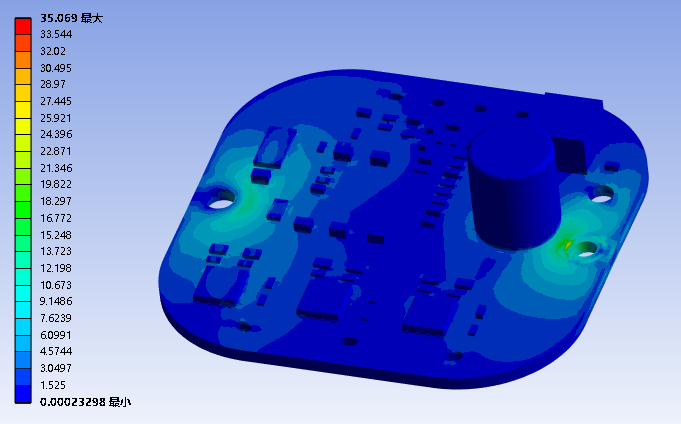

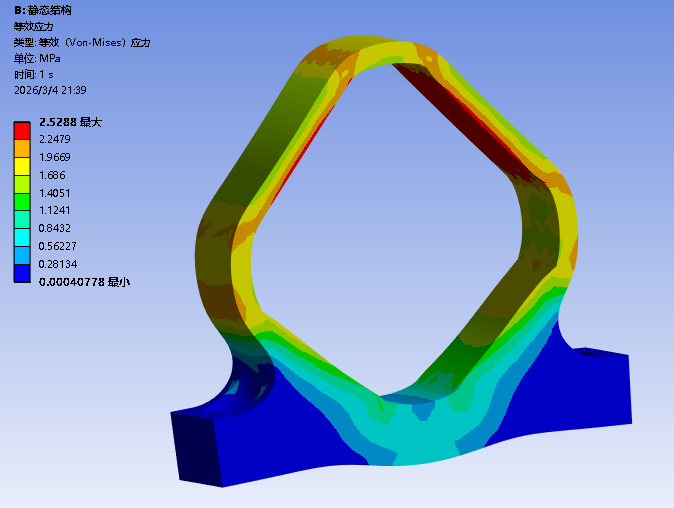

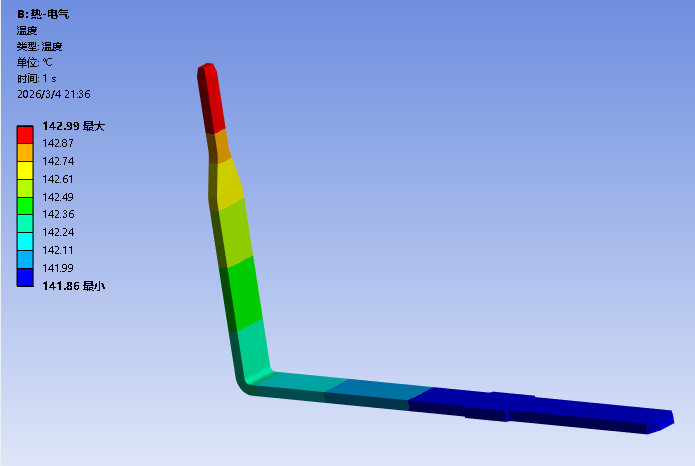

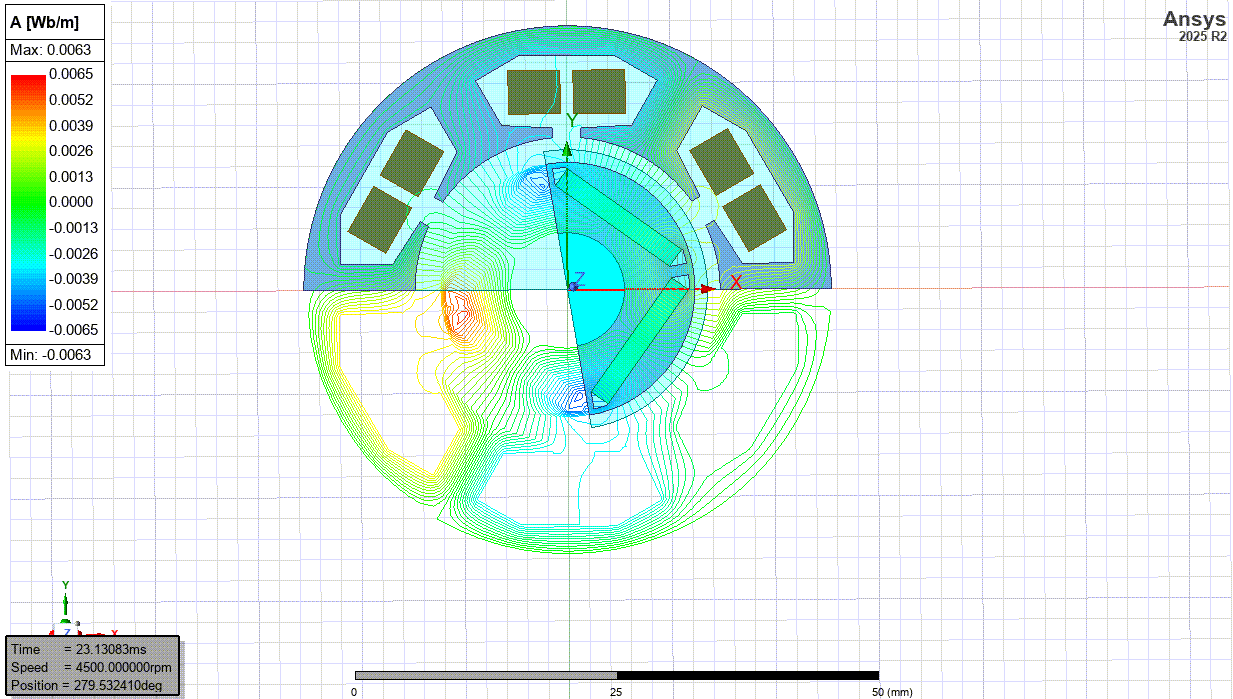

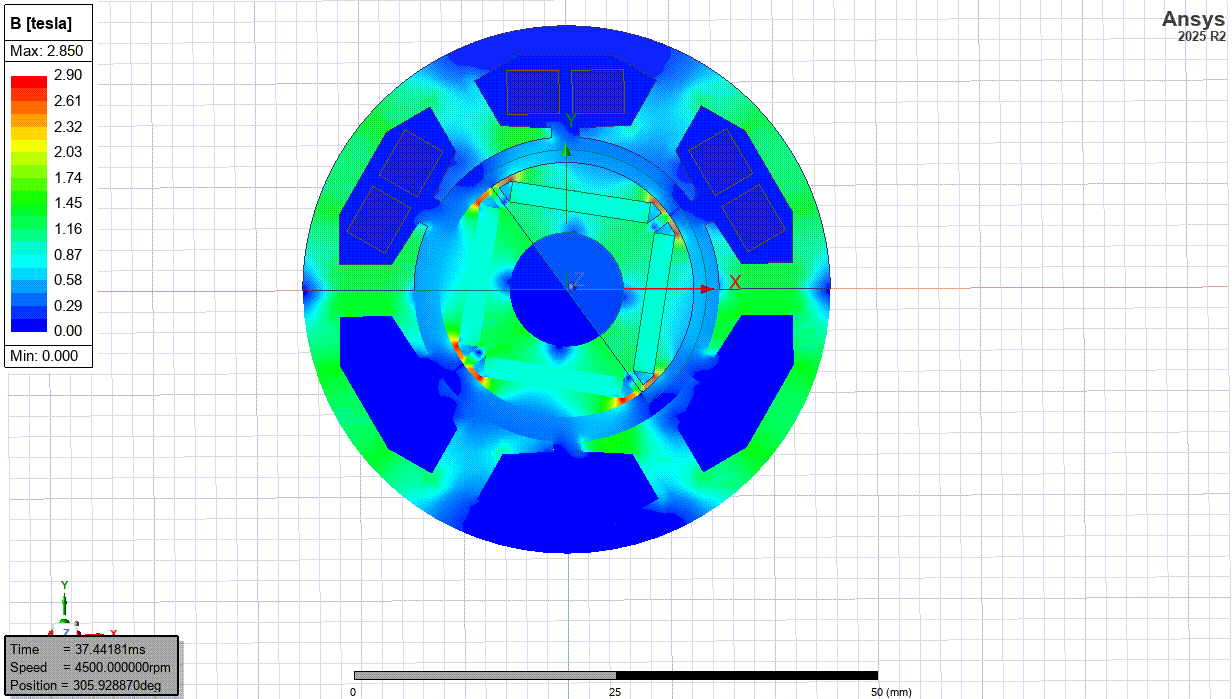

课程相关图片：
