风机曲线与系统阻力，决定实际风量

把风机性能曲线和系统阻力曲线放在一起，交点就是这个系统的工作点。理解这张图，才能判断风机是否选得合适，也能解释为什么同一台风机换了滤网或风道后，风量会发生变化。

风机性能曲线描述的是：在某一转速、空气条件和测试布置下，风量变化时风机可以提供的压力。通常风量增加，风机可提供的压力会下降。曲线的具体形状要以厂家数据为准，不能仅凭“轴流风机”或“离心风机”的名称推断。

系统阻力曲线描述的则是：空气要通过当前这套风道，在不同风量下需要克服多少压力损失。空气流量越大，直管摩擦、弯头、收缩扩张、滤网、散热器和百叶等部件造成的损失通常也越大。

当系统结构和调节状态不变、流动以惯性和湍流损失为主时，系统压降常可近似写成与流量平方成正比的关系。它是一种工程近似，不是适用于所有流态和所有设备的定律。实际曲线应优先依据厂家数据、试验或计算结果建立。

风机曲线与系统阻力曲线的交点，表示风机提供的压力恰好平衡系统所需压力的位置。这个交点给出的风量和压力，才是该转速与该系统组合下的工作状态。

系统阻力不是某一个弯头的阻力，而是空气从入口到出口经过的整条路径。评估时应先确认主风道、过滤器、散热器或换热器、阀门、百叶、变径段以及出入口条件。哪些部件可以简化，要看它们对总压降和流量分配的影响。

对电子设备冷却或机柜通风而言，过滤网和散热器芯体常是不可忽略的阻力源。如果模型只保留风道和风机，却把这些部件删掉，计算得到的系统阻力可能偏低，预测的工作点就可能落在偏大的风量一侧。相反，把同一项阻力既通过真实几何计算、又作为额外压降重复加入，也会造成阻力偏高。

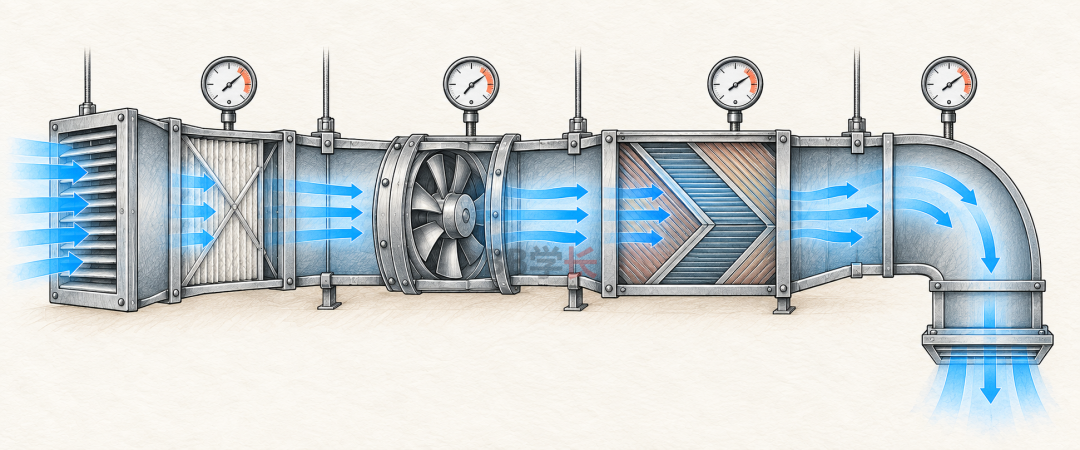

图1展示的是常见部件如何串在一条通风路径上。实际模型不一定要把每个细节都画出来，但必须保留主要压降来源，或者用有依据的等效阻力替代。

图1  滤网、风机、换热器和风道共同构成通风系统（原理示意）

在CFD中得到系统阻力曲线，一个直接做法是先单独计算系统，不把风机性能强行固定成某个流量。对同一几何和相同边界位置，设置几组不同的目标流量；每组计算收敛后，在一致的上游和下游参考截面上提取压力差。把各组“流量—压力损失”结果连起来，就得到这套系统的阻力曲线。

这里的关键是比较口径要一致。每个工况都应使用同一对参考截面、同一种压力定义，并保持空气密度、温度、几何和部件状态一致。若厂家风机曲线给的是静压，就不能直接拿另一种定义下的总压差来找交点；需要先确认压力基准和测量位置，再进行匹配。

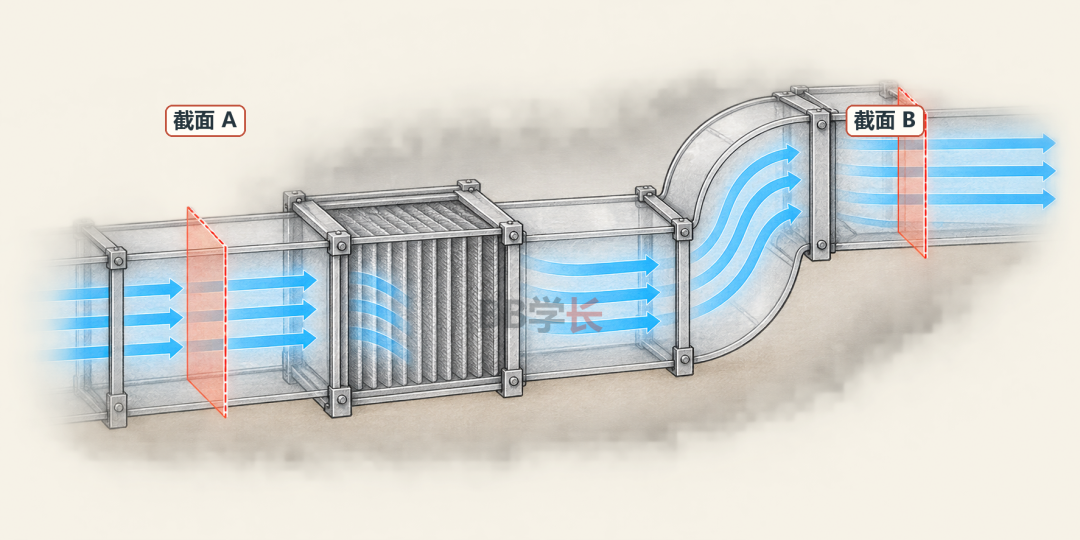

图2用两个测压截面说明压力差的提取范围。图中没有给出数值，表示的是方法而非某个具体项目的计算结果。系统复杂时，也可以从已有试验或部件性能数据中取得压降，再与CFD结果结合。

图2  多个流量工况应在一致的参考截面上比较压力差（原理示意）

另一种做法是在包含系统几何的模型中输入风机的压力—流量关系，让求解器根据风机曲线和系统阻力共同求出流量。Fluent的Fan边界可用压力跃升与法向速度之间的关系表示风机。若采用这种方式，输入的曲线、压力单位、风机方向和有效流量范围都要与厂家数据相符。此时应将计算出的流量与风机两侧压力一并检查，而不能只看残差是否下降。

当风机转速和风机本身不变时，滤网逐渐积尘、风阀关小或风道被遮挡，都会使系统阻力增大。系统阻力曲线随之向上移动，与风机曲线相交的位置通常会向较小风量方向变化。更换低阻滤网、打开风阀或减少局部损失，则会降低系统阻力，工作点可能转向更大风量。

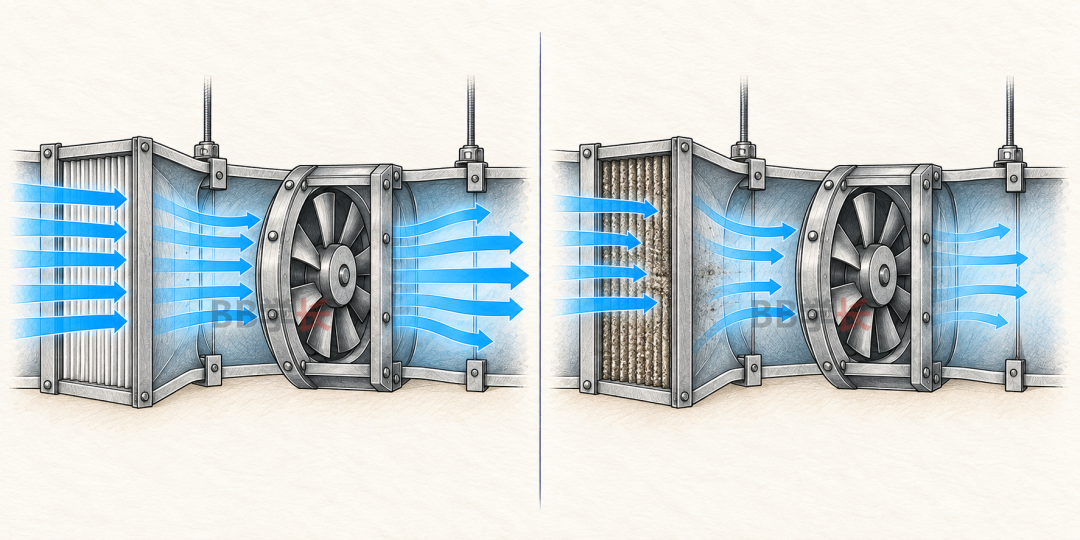

图3对比了阻力较小和较大的两种状态。箭头只用于解释变化趋势，未表示任何定量风量差异。现场风机还可能受到入口旋流、出口急转弯等安装影响；这些条件与厂家测试布置差异较大时，装机表现也可能偏离目录曲线。

图3  滤网阻力变化会使系统工作点随之移动（原理示意）

工作点还受风机本身变化影响。转速、空气密度、风机型号或叶轮状态改变，都可能改变风机可提供的压力—流量关系。比较曲线前要确认对应的是同一转速和适用空气条件。数据超出厂家曲线覆盖范围时，不宜直接外推成确定的装机能力。

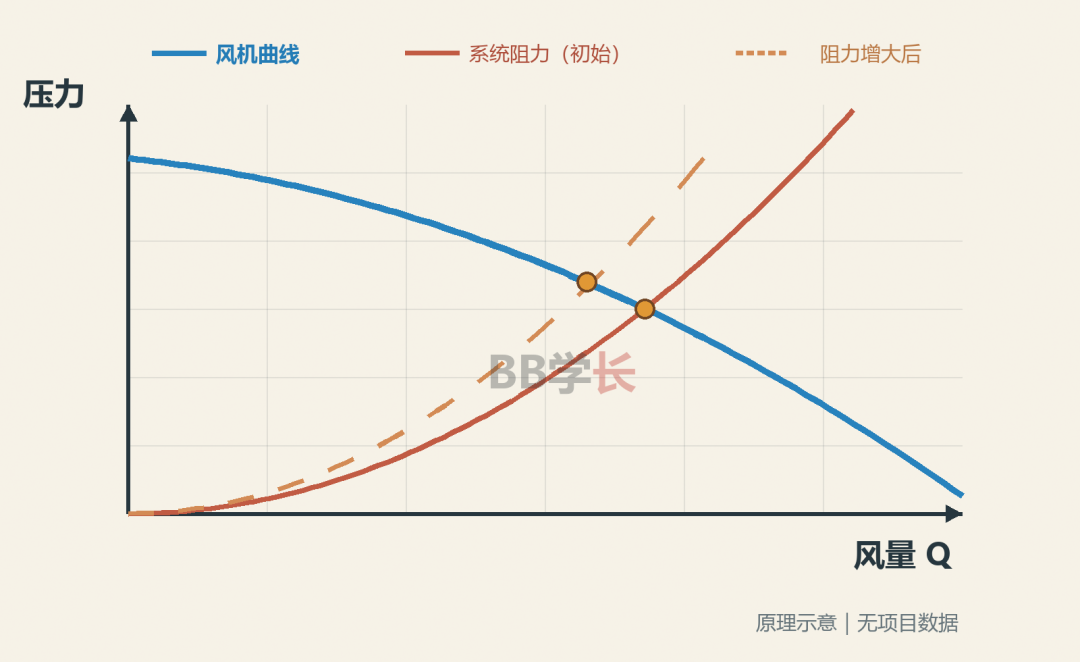

图4显示了阻力增加后系统曲线与风机曲线的新交点。曲线形状为原理示意，未使用项目实测数据。

图4  系统阻力增加后，工作点向较小风量方向移动（原理示意）

曲线交点给出了风量，但“风量够不够”仍要结合设备目标判断。用于散热时，应继续检查空气是否经过目标发热区域，流量是否在各支路间合理分配，以及温度结果是否满足要求。总风量达到设计值，并不自动保证每个关键位置都有足够冷却。

可按以下顺序检查：确认风机曲线对应的转速与压力定义；列出系统主阻力部件；在多个流量下提取同口径的系统压降；找到两条曲线的交点；再检查风道分配、局部回流和热性能。如果计算的是简化系统，应把省略的阻力及其影响范围写清楚。

风机不是单独决定风量的部件。风机曲线说明它能提供什么，系统阻力说明空气通过整套设备需要克服什么；两者相遇的位置，才是装机后的实际工作状态。
