184、影响CFD计算速度的，到底有哪些因素？

我自己使用Fluent做CFD计算时，有时候会遇到这样的问题：对于不同的网格数量，电脑的计算速度是不同的，这很容易理解。但有时网格数量相同，用相同的电脑，计算速度也有所不同。有时候可以很快就算完，有时候却要跑几个小时，这很让人费解。

CFD计算速度到底由哪些因素决定呢？很多人归结为两个因素：电脑配置和网格数量。这两个因素当然重要，但真正做过复杂计算就会发现，事情没有这么简单。

同样是100万网格，一个模型算得飞快，另一个却很慢。为什么打开Energy、Species或者湍流模型以后速度就下来了？为什么加一个UDF，单次迭代突然变慢？

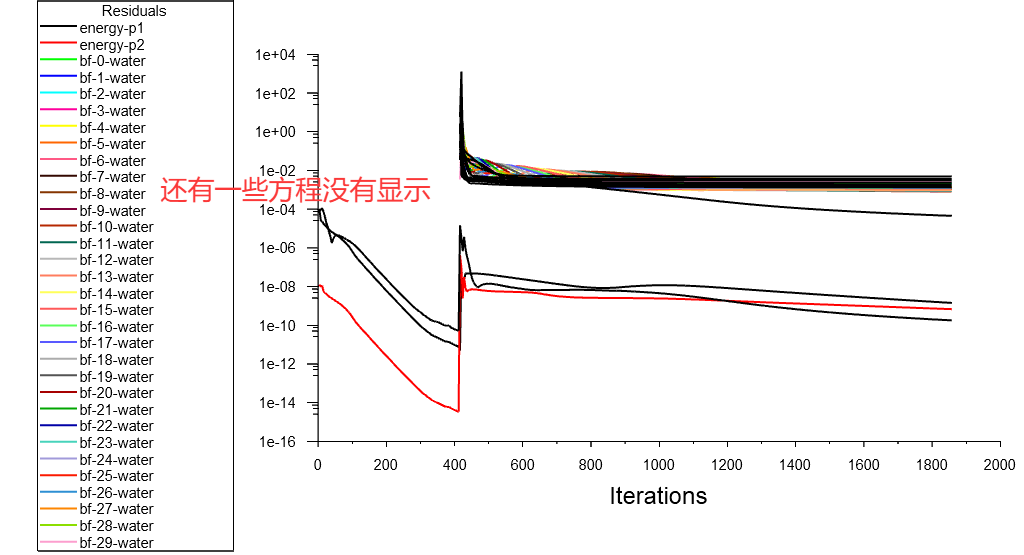

我曾经尝试过给模型额外加42组方程，完全相同的网格，计算速度会瞬间变慢，慢的离谱，必须用超算才算的动。这是什么原因呢？

要回答这些问题，先把CFD计算时间拆成两个最基本的部分：

其中T_total是总计算时间，T_iter是单次迭代耗时，N_iter是达到收敛条件需要的迭代次数。

所以CFD计算速度这个问题，实际上就变成了两个更具体的问题：一次迭代为什么这么慢，以及为什么需要迭代这么多次。后面所有因素，都可以归到这两个问题里。

先说硬件。CFD求解说到底就是海量数值运算，CPU、内存和并行能力都直接影响单次迭代的耗时。

1.1 单核性能与核心数量

CPU要看两个方面：单核性能决定单个核心执行任务的能力，核心数量决定并行计算时能调动多少资源。Fluent这类CFD软件可以把网格切分到多个核心上同时求解，在一定范围内加核心确实能明显压缩单次迭代时间。

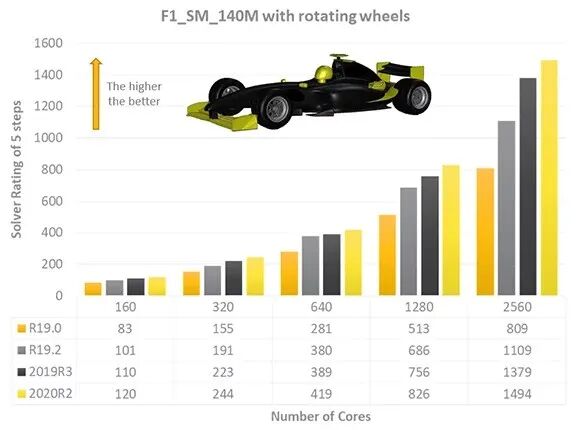

Ansys官方给过一个参考数据：1.4亿网格的F1赛车滑移网格仿真，在1280个CPU核心上运行，2020 R2版本比19.0版本提速61%。大规模并行确实是大模型算得动的前提。

但核心数量翻倍，计算速度不一定翻倍。因为并行计算除了算，还要在核心之间做数据通信和同步：

核心少的时候，时间主要花在计算上；核心多了以后，通信和同步占的比例会越来越大。所以并行效率存在实际的上限，Ansys官方在硬件选型建议里也明确说过：无脑堆核心数反而可能拖累内存带宽，让Fluent、CFX这类软件性能下降。对CFD来说，该关注的是具体模型下的并行效率，不是核心越多越好。

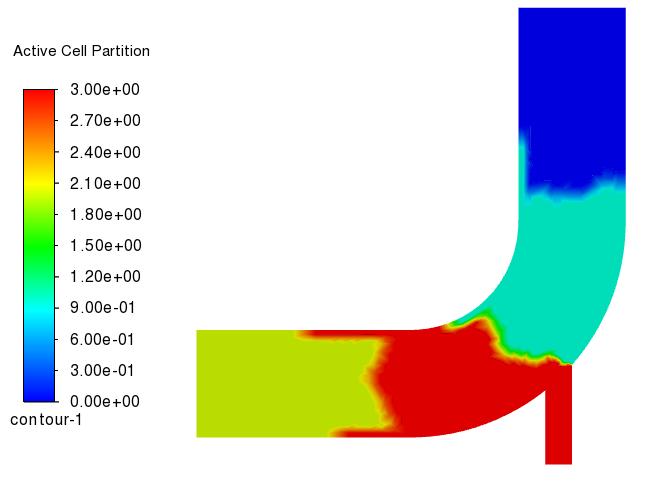

上面这张图是Fluent并行划分网格的示意图，每种颜色代表一个进程负责的区域。分区越多，区域之间的交界面就越多，通信量也就越大，这就是并行效率递减的直观来源。

1.2 内存与硬盘

CFD计算要在内存里保存大量网格、变量和矩阵数据。内存不够，系统就会频繁拿磁盘当虚拟内存用，速度会出现断崖式下降。所以内存对大型计算是个底线因素：够用的时候它不是瓶颈，不够用的时候它就是最致命的瓶颈。

SSD主要影响Case/Data文件读取、结果保存和自动保存这些过程，对求解阶段单次迭代的速度影响远没有CPU和内存大。

所以如果只看硬件，CPU性能、内存、并行效率是影响单次迭代速度最重要的三件事。但电脑配置只解决每次算得多快，解决不了需要算多少次。

如果说电脑决定用什么速度算，那网格决定的就是到底有多少东西要算。

2.1 网格数量直接影响单步耗时

10万单元的模型和500万单元的模型，哪怕用完全一样的数学模型，后者也必然更慢。因为每个单元都要存储变量、建立并求解离散方程，单元多了，单次迭代要处理的数据量就上去了：

T_iter近似正比于网格数量N_cell。这只是个粗略关系，实际还受网格拓扑、并行划分和求解器效率影响。

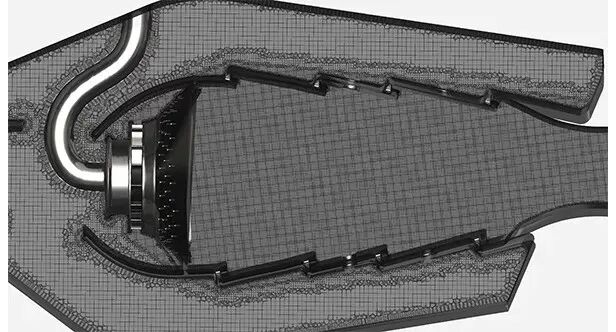

以Ansys官方这个燃气轮机燃烧室网格为例，旋流器、主燃区、掺混孔各区域的网格尺度都要单独规划。网格数量是这些细节共同决定的结果，不是一个总数。

2.2 网格质量决定迭代次数

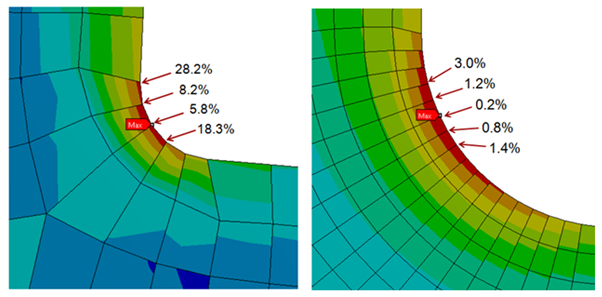

网格还有另一个同样重要的作用：影响收敛速度。质量差的网格可能导致离散误差大、方程难解、残差下降缓慢、计算过程振荡，最后需要更多迭代才能达到收敛标准。

这时候就会出现一种情况：两个案例每次迭代都只要2秒，但一个需要500次，另一个要2000次。总时间分别是1000s和4000s，单次迭代速度完全一样，总时间却差了4倍。

所以网格实际上同时影响两个方面：网格数量影响T_iter，网格质量影响N_iter。这也是为什么不能简单说"网格越少算得越快"：为了减数量严重牺牲质量，收敛反而更难，得不偿失。

这一块最容易被忽略。假设两个模型都是100万网格，一个只算等温流动，另一个同时开湍流、能量、组分、辐射、多相流、DPM，计算成本显然不可能一样。

3.1 方程数量与复杂度

简单的流动问题主要解连续性方程和动量方程。打开湍流模型，要多解k方程和ε方程（或者k方程和ω方程）；打开Energy，多一个能量方程；打开Species，再多一个或多个组分输运方程。方程数量增加，单次迭代的计算量就增加。

单次迭代成本C_iter近似由网格数量N_cell、方程数量N_eq和每个方程的复杂程度C_eq共同决定。

但要特别强调：计算时间不会严格按方程数量成比例增加。一个简单的输运方程，和一个带强非线性源项、复杂物性、强耦合关系的方程，成本可能差很远。所以选模型要按需来，不该开的模型别开。

3.2 模型耦合还会拖慢收敛

物理模型不只增加方程，还会让方程之间互相牵扯。典型的例子是自然对流：温度改变密度，密度产生浮力，浮力驱动速度，速度又反过来影响温度场。再加上组分传输、相变或者颗粒过程，耦合关系会更复杂。

所以一个复杂物理模型可能同时干两件事：让T_iter变大，也让N_iter变大。同样的网格数量，完全不等于同样的计算量。

4.1 UDF与源项

一个常数源项S=C，计算量小到可以忽略。但如果源项是S=f(T,Yi,k,ε,p,...)，内部还带大量指数、对数、积分、插值、循环或者复杂判断，成本就完全不同了。

尤其要注意的是调用次数。500万网格的模型，如果UDF需要在每个单元上执行，那每次迭代就是几百万次相关运算；再乘以几百上千次迭代，累积起来的时间就非常可观了。

所以UDF决定"算什么"，也可能决定"每次要算多少"。写UDF的时候，循环体内的每一行代码都会被放大几百万倍，能省则省。尤其尽量不要在begin_c_loop语句内再套循环语句，不然计算量会爆炸。

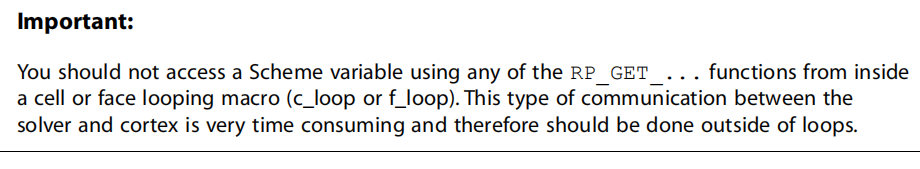

也这是这个原因，UDF手册中专门提了一句

4.2 物性模型

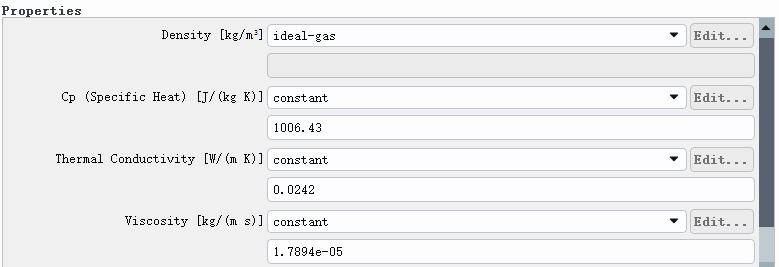

物性是同一个道理。密度当常数处理，计算很简单；但如果是ρ=f(T,p,Yi)，求解过程中就要随温度、压力、组分的变化不断更新物性。

复杂物性、复杂源项和UDF都会增加单次迭代耗时，而且它们还会改变方程的非线性程度和耦合关系，反过来影响收敛速度。这一类因素，同样可能同时把T_iter和N_iter都抬上去。

还有一个经常被忽略因素--图形界面

残差曲线每刷新一次，就是把最新的数据画进图形窗口；云图、矢量图、动画的自动更新也一样。渲染占的是CPU（有些还占GPU），花在这上面的时间完全不参与求解。案例小的时候这部分占比不大，但大模型单次迭代本来就快不了，再每步刷一次图，白白搭进去的时间就很实在了。

5.1 图形显示

1. 不看的窗口直接关掉，只留一个残差图足够。

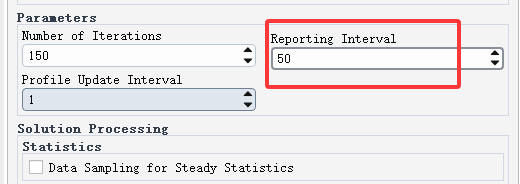

2. 残差曲线的更新间隔拉大，比如改成每50或100次迭代刷新一次，对盯收敛趋势没有任何影响。



3. 瞬态计算的动画、云图自动输出别每个时间步都来一份，按需设间隔。



5.2 Console打印与报告定义

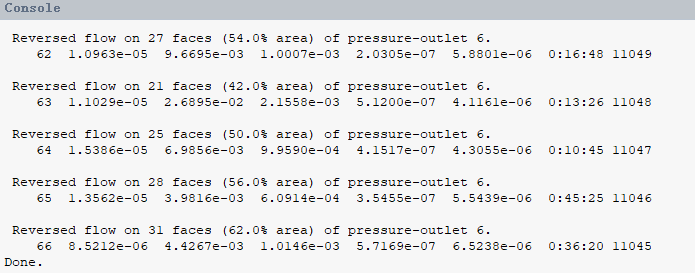

Console每迭代打印一遍残差，其实是把字符写到控制台再滚动重绘，属于纯I/O开销；Windows下控制台滚过几万行，重绘和缓冲占掉的内存和时间都会往上走。同时写Transcript文件也是I/O。

报告定义和surface monitor每个迭代都要对指定面或体积做一遍积分统计。monitor挂得越多，T_iter涨得越明显，而这些量往往一个迭代看一次就够。

所以批量跑算例可以journal脚本加后台运行，Fluent可以不开图形界面，GUI本身就占内存还拖速度；监控输出间隔拉大，用不到的monitor删干净。日常调试开着残差图没问题，正式跑长算例前把它们收拾干净就行。

Fluent里很多数值设置都影响效率：压力-速度耦合方法、梯度计算、对流项离散格式、压力离散格式、松弛因子等。

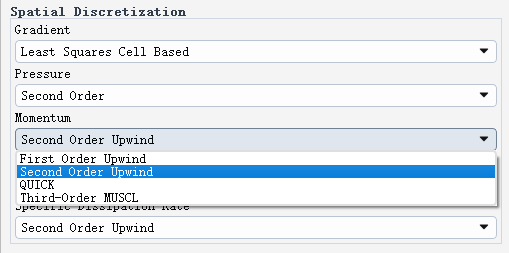

6.1 离散格式的取舍

拿一阶和二阶格式来说。高阶格式单次迭代的计算量更大，T_iter会上升；但它的精度和收敛特性往往更好，N_iter反而可能降下来。

所以不能简单说二阶格式一定比一阶格式慢，真正该比的是总时间：单次迭代耗时乘以迭代次数。

6.2 压力-速度耦合与松弛因子

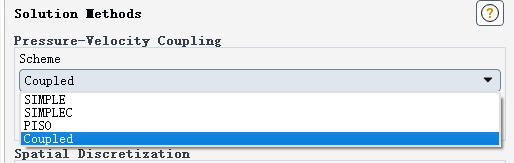

压力-速度耦合方法也一样：不同方法的计算方式、内存需求和收敛特性都不同，稳态和瞬态问题的效率表现也可能不一样，要根据问题类型选。

二、一文说清楚Fluent压力-速度耦合

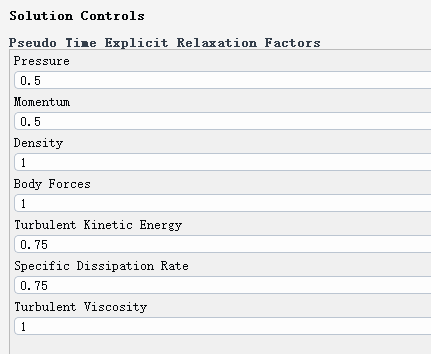

松弛因子就更典型了：设大了振荡甚至发散，设小了收敛极慢。它主要影响N_iter，但有些设置也会改变单次迭代的成本。

如果模型A每次迭代1秒但要5000次，总时间5000s；模型B每次迭代2秒只要500次，总时间1000s。B单步更慢，总时间反而短。迭代次数本身就是影响计算时间的核心因素。

7.1 初始化与边界条件

合理的初始化能让初始场更接近最终解，直接减少达到收敛所需的迭代次数，这一步花两分钟，后面可能省两小时。关于初始化可以参考文章：一文说清楚Fluent初始化操作(标准+混合初始化+Patch+UDF)

边界条件同样重要。边界之间不协调，计算就会振荡甚至难以收敛，迭代次数直接失控。

7.2 时间步长是瞬态计算的大头

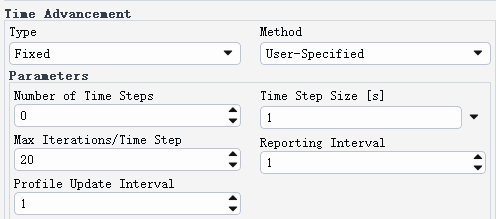

瞬态计算还要多乘一个维度。模拟100s的物理过程：Δt取0.01s需要10000个时间步；Δt取0.001s需要100000个时间步。哪怕每个时间步的迭代次数完全一样，总计算量也差10倍。所以瞬态计算的总时间要把公式再扩一层：

T_total由时间步数N_step、每步迭代次数N_iter/step和单步耗时T_iter共同决定。时间步长不能为了追求速度随意放大，它受流动时间尺度、CFL条件和需要解析的物理现象约束。

把前面的内容进行总结，所有因素最后都落到两个问题上：

一次迭代为什么慢，主要受计算机、网格数量、方程数量、物理模型、UDF/源项、物性、数值求解过程和界面监控输出影响；

为什么需要这么多次迭代，主要受网格质量、物理模型耦合、初始条件、边界条件、数值格式、松弛因子和时间步长影响。有些因素两头都占，比如复杂物理模型既增加单步计算量，又加深耦合拖慢收敛。

以后遇到一个Fluent案例算得明显偏慢，按下面的顺序排查：

1. 先看单次迭代耗时。一次迭代就很慢，重点查CPU、内存、并行设置、网格数量、方程数量、物理模型、UDF、源项和物性模型，再看一眼图形更新和Console输出是不是太勤。


2. 单次迭代不慢但要几千次才收敛，重点查网格质量、初始化、边界条件、松弛因子、离散格式、压力-速度耦合和模型耦合程度。


3. 瞬态计算再加一条：时间步长、时间步数量、每个时间步的迭代次数。

算得慢有时候真正的问题根本不在电脑，可能是网格质量导致收敛困难，可能是加了一个复杂的UDF，甚至可能只是时间步设得太小。
