CFD-Post后处理：五类结果图讲清仿真结论

整理报告时，应先确定要回答的工程问题，再选择云图、截面、流线、矢量或定量结果。以下以冷板和风道为说明对象，介绍 CFD-Post 中几项常用设置。配图均为原理示意，不代表案例计算数据。

载入结果后，先检查工况、时间步、单位和区域名称。瞬态结果中的某一个时刻，不能直接当作时间平均结果。查看速度时，也要分清速度大小与某一方向的分量，旋转域还需核对参考系。

后续会反复使用的位置对象，建议按用途命名，例如入口面 Inlet、发热壁面 HotWall 和出口截面 OutletPlane。名称对应哪个物理区域，应在报告中说明。否则，表达式即使能够求值，也可能统计了错误的对象。

创建 Contour 云图后，在 Geometry 中选择位置、变量和显示范围。Local 按所选位置取范围，Global 按当前结果的全部计算域取范围；多工况对比时，使用同一个 Global 选项，并不保证各工况的上下限相同。[1]

要比较两种冷板方案的温度，应选择 User Specified，统一最小值、最大值和颜色映射，同时保持观察方向一致。自动范围会把各自的最高温度都映射成红色，两张图看起来相近，实际温度却可能不同。

统一范围后，还要检查是否存在超出范围的数值，以及 Clip to Range 是否造成部分区域不显示。局部热点可以另做放大图，但应保留一张完整范围图，不用缩小色标范围来制造明显差异。

显示更平滑不意味着求解更准确。极值和热点位置应通过结果查询核对，不能从颜色深浅估读。图注至少写清变量、单位、工况，以及显示的是哪个部件或截面。

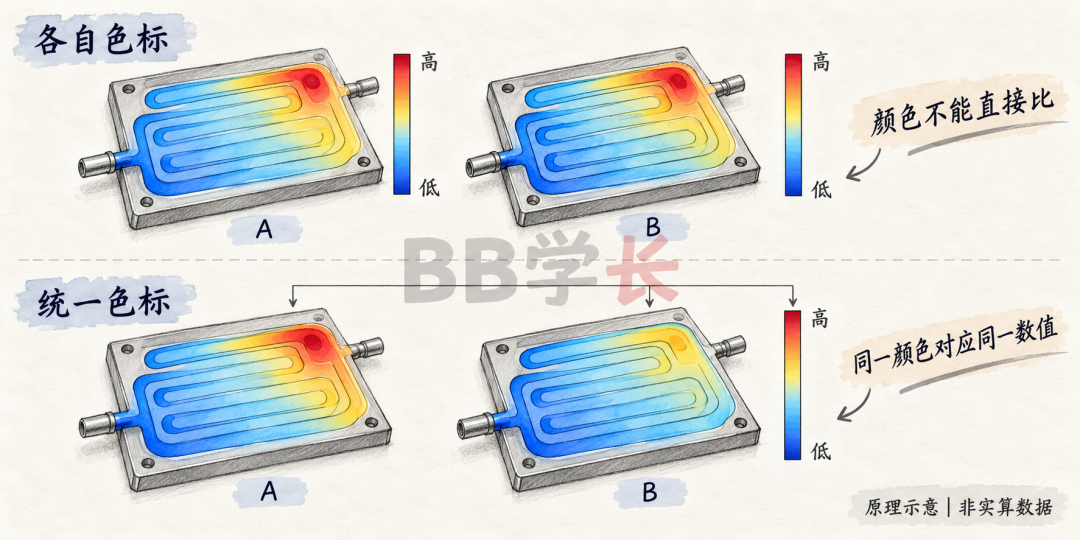

图注：同一组示意分布采用不同显示范围，视觉差异会改变。图中色条仅表达显示原理；真实报告必须保留数值、单位和完整色标。

整体外观图适合交代结构，内部流动通常需要截面。沿主流方向的纵向截面便于观察射流、分离和回流；垂直主流方向的横向截面，更适合检查速度分布是否均匀。

在 Insert → Location → Plane 中创建平面。坐标轴方向的截面可用 XY、YZ 或 ZX Plane；斜截面可用 Point and Normal，以平面上的点和法向量定义位置。[2]

法向量表示平面的垂直方向，并非图中箭头所指的流动方向。比较两个方案时，应使用具有相同工程意义的截面，例如障碍物后方相同距离，而不是凭画面效果随意移动。坐标系或几何改变后，旧截面也需重新核对。

截面经过局部高速区，不代表整个风道都具有相同速度。判断送风均匀性，需要完整截面分布或相应统计量；仅展示一条中心线，容易遗漏近壁区域。

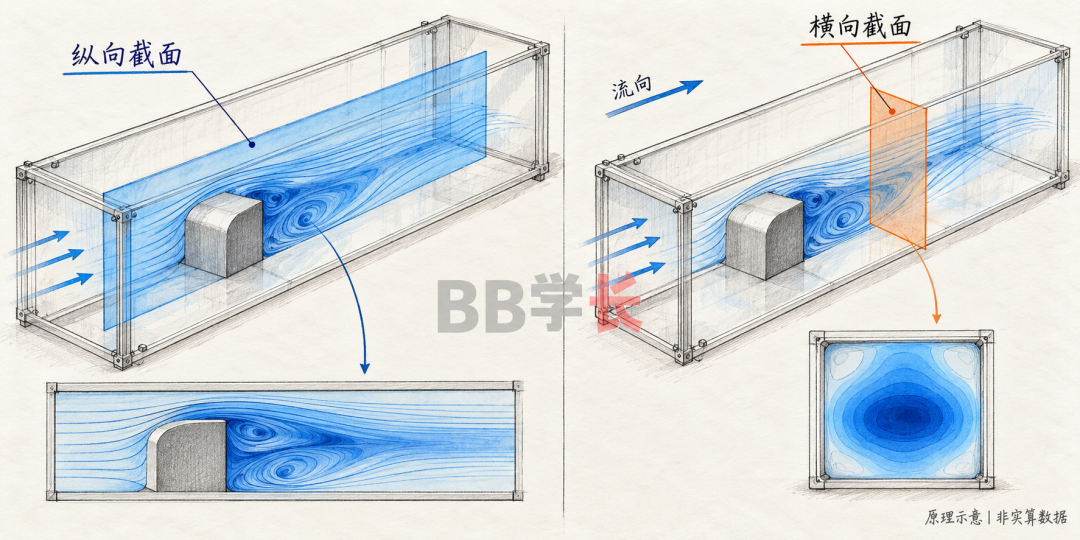

图注：纵向截面用于观察沿程流动结构，横向截面用于观察截面分布。蓝色流动与阴影为示意，不能据此判断真实速度量级。

Streamline 流线是在选定速度场中，处处沿局部速度方向延伸的曲线。设置时应确认起始位置 Start From、速度变量和追踪方向。先用少量流线检查，再增加数量，通常比一开始铺满画面更容易读图。[3]

只从入口释放流线，可能无法显示与主流不直接连通的回流结构。需要观察局部区域时，可以补充起始位置。流线数量由播种方式决定，线画得密，并不能直接说明流量更大。

对于瞬态计算，某一时刻生成的流线反映该时刻速度场的结构，不等于流体颗粒在一段时间内的实际运动轨迹。若讨论颗粒输运，应使用相应的轨迹或粒子跟踪结果。[3]

Vector 矢量图在选定位置画出箭头，适合检查局部方向。选择 Velocity 时，还应检查 Projection：None 保留原始向量，Tangential 显示表面切向分量，Normal 显示法向分量。二维截面上的切向箭头不能完整表达三维速度。[4]

箭头长度也受显示设置影响。Symbol Size 控制尺寸，Normalize Symbols 可使箭头采用统一长度。因此，箭头更长不一定代表速度更大。对比图应保持相同缩放和采样方式，并通过颜色图例或数值查询确认速度。[5]

局部回流可结合流线和矢量判断，但是否影响流量分配或换热，还需要定量结果。不能仅凭一个涡旋形状，就认定模型错误或存在流动短路。

图注：流线突出路径结构，矢量突出局部方向。回流区域与箭头均为原理示意，线密度和箭头长度不作为真实流量、速度的依据。

比较冷板沿程温度或风道速度分布时，可先建立 Line，再创建 Chart。空间分布通常使用 XY - Line，将取样线作为数据来源，并分别设置横、纵轴变量。[6]

若取样线沿 X 方向延伸，横轴可选 X 坐标，纵轴选 Temperature 或相应速度变量。报告要标出取样线的起点、终点和位置；更换方案后，保持取样位置可比。增加后处理采样点只会改变取样的细致程度，不能代替求解网格加密。

多方案曲线应统一单位和坐标范围，必要时导出 CSV 保留原始数值。时间历程则需使用对应的瞬态数据和图表类型，不能把空间曲线改一个轴名就当作时间变化。[6]

线上的温度峰值、整个表面的最高温度和表面平均温度，回答的是不同问题。统计时必须同时写清位置对象和计算方法。

例如，HotWall 是已确认的发热壁面时，可用 areaAve(Temperature)@HotWall 计算面积加权平均温度，用 maxVal(Temperature)@HotWall 查询该位置的最高温度。区域名称必须替换为实际名称，并检查结果单位。[7]

面积加权平均使面积较大的区域具有更大权重，不等于把显示出来的所有取样点直接求算术平均。出口流体温度若用于能量分析，通常还需考虑质量流量加权平均；有明显回流时，应检查带符号流量的抵消、平均值定义及统计位置。[8]

求解器报告与 CFD-Post 数值不一致时，先核对区域、变量、单位及数据插值方式。官方说明中，Fluent 数据在部分截面和位置对象上的定量计算采用插值处理；不能不核对口径就认定其中一个结果错误。[9]

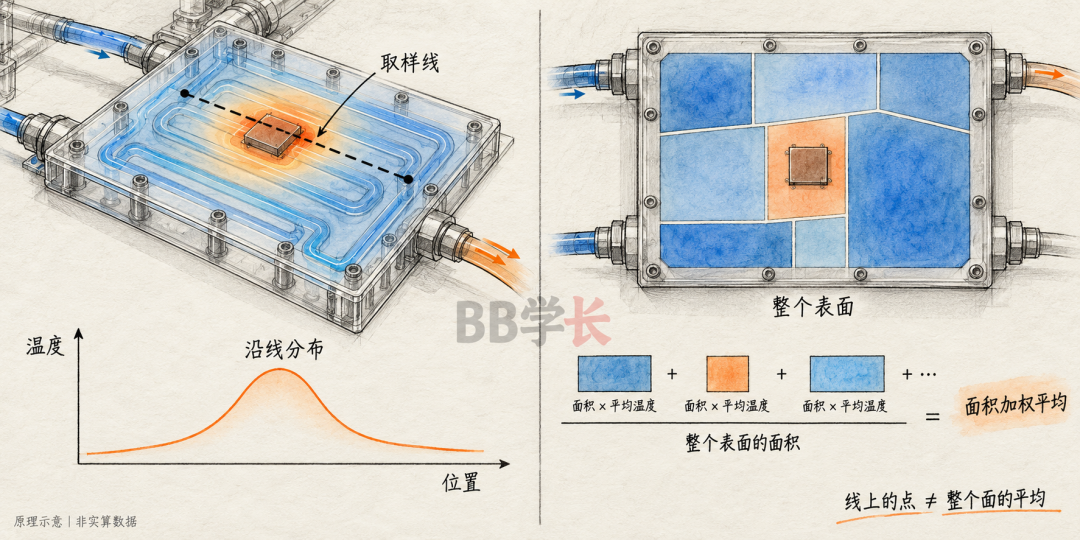

图注：取样线表达沿线变化，面积加权平均统计整个选定表面。图中的曲线和分区仅解释统计方式，不是网格划分或案例温度结果。

用于报告的每张图，至少应能回答四件事：哪个对象、哪个工况、什么变量、据此判断什么。温度云图可以说明热点位置，截面图补充内部覆盖情况，曲线和统计量给出可比较的数值依据。

整理多工况时，可保存 CFD-Post State 状态文件，保留后处理对象和设置。它不是求解结果文件的替代品；更换结果后，仍需检查区域名称、截面位置、时间步和显示范围。[10]

导出图片时保留清晰的色标、单位和必要标记，删除无关窗口、路径及个人信息。报告应连同对应工况和数据一起留存，避免只剩一张无法追溯的截图。

需要结合具体案例学习完整后处理流程，可通过公众 号后台确认现有案例教程及对应软件版本。模型排错、结果分析与方法辅导，可说明研究对象、已有结果和需要解决的问题。

参考资料

资料核对日期：2026年10月5日。以下为 Ansys 官方帮助；具体界面与数据读取能力以所用版本为准。

[1] CFD-Post Contour Geometry 色标范围

[2] CFD-Post Plane 截面定义

[3] CFD-Post Streamline 流线

[4] CFD-Post Vector Geometry 矢量投影

[5] CFD-Post Vector Symbol 箭头尺寸

[6] CFD-Post Chart 图表类型与导出

[7] CFD-Post Function Calculator 定量函数

[8] Ansys CEL massFlowAve 质量流量加权平均

[9] CFD-Post Insert Menu 位置对象的插值说明

[10] CFD-Post Save State 状态保存
