HyperWorks Extensions：扩展程序开发框架

HyperWorks 的扩展（Extensions）机制是二次开发的重要入口。通过扩展，开发者可以将脚本、图像、动态链接库等资源打包，以插件形式集成到应用程序中，增强用户体验。本篇系统讲解扩展系统的架构、扩展管理器、extension.xml 格式及各类 XML 配置文件。

一、扩展系统概述

扩展是与应用程序集成以增强用户体验的程序。一个扩展是一组资源的集 合（包括脚本、图像、dll等），通过 .xml 文件定义。扩展可通过脚本或扩展管理器（Extension Manager）注册，且可以跨多个配置文件（profile）使用。

二、扩展管理器

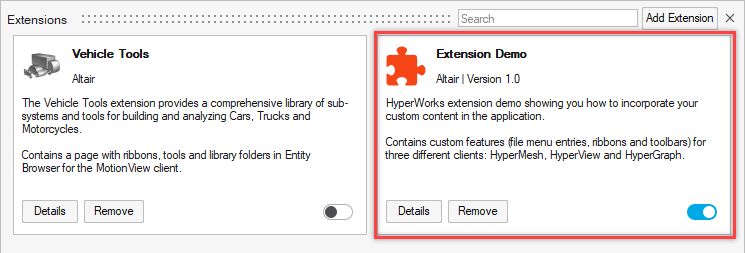

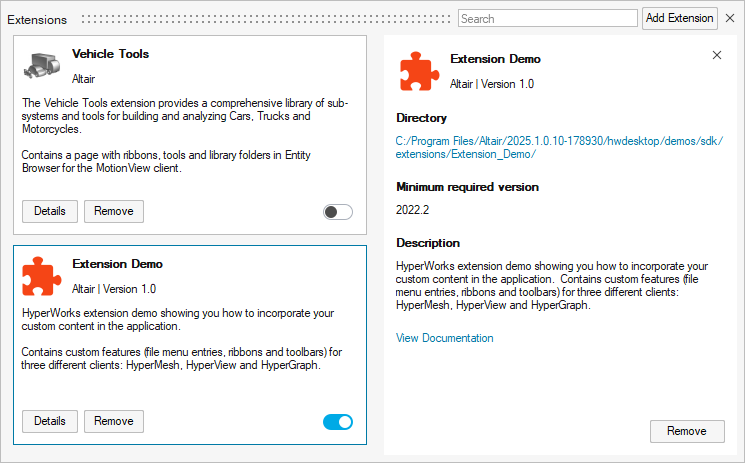

扩展管理器（Extension Manager）通过 File > Extension Manager 打开。它用于注册、查看、加载/卸载/移除扩展，显示扩展的名称、版本与描述信息，并支持所有客户端（clients）。

操作步骤：

• ①

   打开扩展管理器；

• ②

   点击 Add Extension，浏览到包含 extension.xml 的目录；

• ③

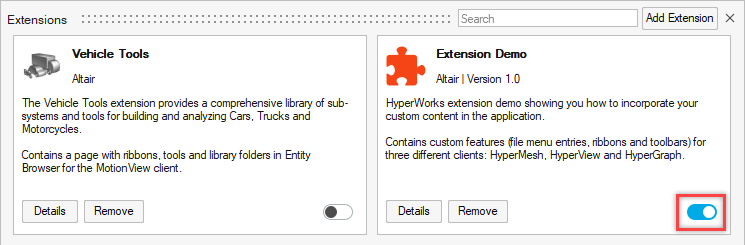

   启用滑块（enable slider）以加载扩展；

• ④

   禁用滑块以卸载扩展；

• ⑤

   点击 Remove 以取消注册。

三、extension.xml 格式

extension.xml 是扩展的核心定义文件，采用 section/entry 结构组织。关键选项包括：name、version、resources、autoLoad、supportedClient、tclscript、script，以及 profile（含 ribbonxml、tclscript、toolbars、contexts）。

以下是一个 extension.xml 的结构示例：

<extension name="myextension" version="1.0">   <resources>     <resource>icons</resource>     <resource>scripts</resource>   </resources>   <autoLoad>true</autoLoad>   <supportedClient>HyperMesh</supportedClient>   <tclscript>init.tcl</tclscript>   <script>main.py</script>   <profile name="HyperMesh">     <ribbonxml>ribbon.xml</ribbonxml>     <tclscript>profile_init.tcl</tclscript>     <toolbars>toolbar.xml</toolbars>     <contexts>contexts.xml</contexts>   </profile> </extension>

extension.xml 支持的主要选项如下：

四、Ribbons XML 格式

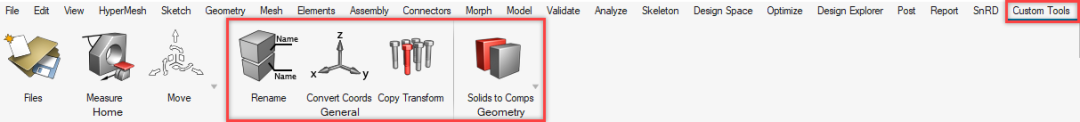

Ribbons XML 用于定义功能区页面。其结构层次为：root > actionlist + page > group > actiongroup > action / secondaryribbon / menu。

Ribbons XML 支持 visible 属性，可根据 $HMPROFILE 实现条件显示；也支持 if 标签配合 eval 属性实现条件渲染。

支持的命令类型包括：py:（Python）、tcl:（Tcl）、panel:（面板）、context:（上下文）。

以下是一个 Ribbons XML 的 actionlist 与 page 结构示例：

<root>   <actionlist id="myActions">     <action id="runA nalysis" name="Run" icon="run.png" command="py:run_ana lysis()"/>     <action id="setupModel" name="Setup" icon="setup.png" command="tcl:setup_model"/>   </actionlist>   <page name="MyTools">     <group name="Tools">       <actiongroup>         <action ref="runAna lysis"/>         <action ref="setupModel"/>       </actiongroup>     </group>   </page> </root>

五、Toolbar XML 格式

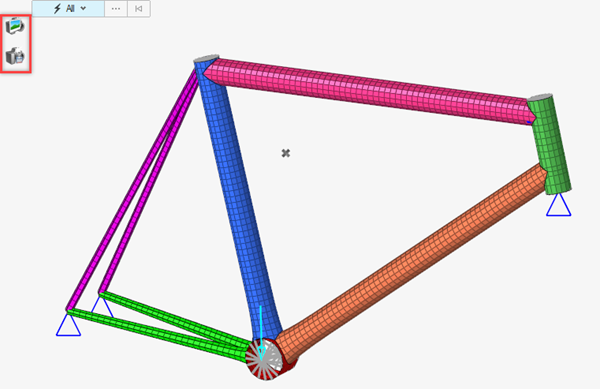

Toolbar XML 用于定义工具栏。其结构层次为：root > actionlist + toolbar > item。工具栏位置（location）支持：left、right、bottom。同时支持 include 引用外部 action 文件。

六、Filemenu XML 格式

Filemenu XML 用于自定义文件菜单条目。其结构层次为：root > button > item，可为文件菜单添加自定义条目及子选项。示例如下：

<root>   <button name="MyExport" label="Export Results">     <item name="exportCSV" label="Export CSV" command="py:export_csv()"/>     <item name="exportH3D" label="Export H3D" command="py:export_h3d()"/>   </button> </root>

七、$EXTENSION_DIR 变量

所有命令属性均支持 $EXTENSION_DIR 变量，用于相对路径引用。该变量在所有 XML 文件中可用，使扩展能够在不同安装位置间移植而无需修改路径。

<!-- 使用 $EXTENSION_DIR 引用扩展目录下的脚本 --> <action id="run" name="Run" command="py:$EXTENSION_DIR/scripts/run.py"/> <action id="icon" name="Tool" icon="$EXTENSION_DIR/icons/tool.png"/>

扩展开发要点：extension.xml 是扩展的"身份证"，Ribbons/Toolbar/Filemenu XML 分别定义了扩展在功能区、工具栏和文件菜单中的呈现。善用 $EXTENSION_DIR 变量与条件渲染（visible/if），可以让扩展跨 profile、跨平台稳定运行。
