PFC 官方的 CFD 耦合模块只随 PFC3D 发布,PFC2D 没有。想让 2D 的颗粒跟 OpenFOAM 的流场双向耦合,中间有四件事要自己写:孔隙率场、二维拖曳力、力回传、单位厚度约定。
我全写了,纯 numpy,然后在一根 1.2 米的水槽里做了一场 30 秒的沙坡冲刷。
先看结果——30 秒被压缩成几十秒:床体从一座完整的梯形山脊,被水流一步步削平,颗粒向前摊开。下半屏是跟拍放大,能看到单颗的移动。
结果:全程 15000 多步稳定不发散,床没有被冲散,而是被慢慢削平;入口流速从 0 线性爬到 0.4 m/s,动画里能直接读出颗粒开始移动的那个流速——约 0.08 m/s 开始蠕变,0.21 m/s 明显削顶。整条链已经沉淀成可复现的技能。
PFC 的 CFD 模块(cfdarray)同时干两件事:算孔隙率、算拖曳力,再通过 TCP socket 跟外部求解器交换数据。问题是它只存在于 3D。四条证据,都是实机测出来的:
module3dccfd*.dll,没有 2D 版;model config cfd,直接报 Bad conversion;from itasca import cfdarray,ImportError;但 PFC2D 留了两样能用的接口:p2pLinkServer(socket 通信层,跟 3D 同款)和 ballarray(批量读写颗粒、施加外力)。通讯和驱动力都现成,缺的是夹在中间的那层物理——socket 帮你传数据,但没人替你算孔隙率和拖曳。
路线其实有三条,选型一句话:要 3D 走官方路径(已有验证路,本篇不讲);要 2D 但要求 OpenFOAM 特有的东西(真实密度、大变形流场、后续接湍流),走本篇这条自建线;要 2D 又想快、零编译,用 LBM 那条(D2Q9,已验证)。这篇讲第二条。

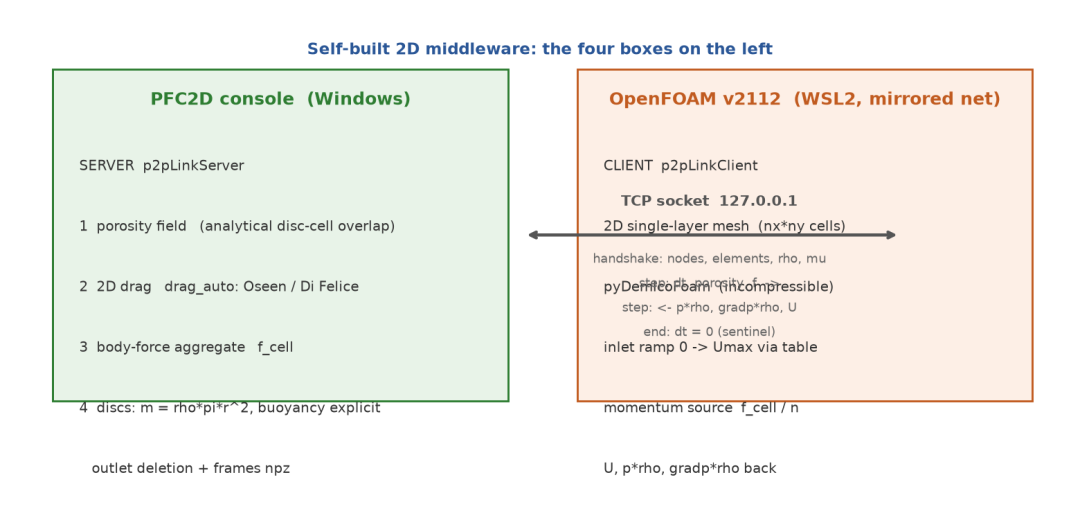

上图左框就是要自己补的全部内容:3D 侧 cfdarray 帮你做的,2D 侧一个都没,只能手写。
每个颗粒都是一个圆,落到哪几个矩形网格单元里,就按圆和矩形的重叠面积算:
ε = 1 − Σ(重叠面积) / 单元面积
这是解析几何,不用采样,误差 0.05% 以内。唯一要注意的是:单元里塞进两颗大球时 ε 会算成负数,送进求解器之前必须钳在 0.05 以上——负孔隙率会让源项立刻发散(实测 14 步内爆)。
这是最关键的一件。3D 的拖曳公式不能直接搬到 2D——二维有 Stokes 悖论(无 界域里定常 Stokes 解不存在)。所以低雷诺数段用 Oseen 二维圆柱解:
F = 4πμU / (0.5 − γ − ln(Re/8)),γ = 0.5772
中高雷诺数段才切回工程常用的 Di Felice 球公式(参考长度取 2r)。分段点放在 Re = 1.5。

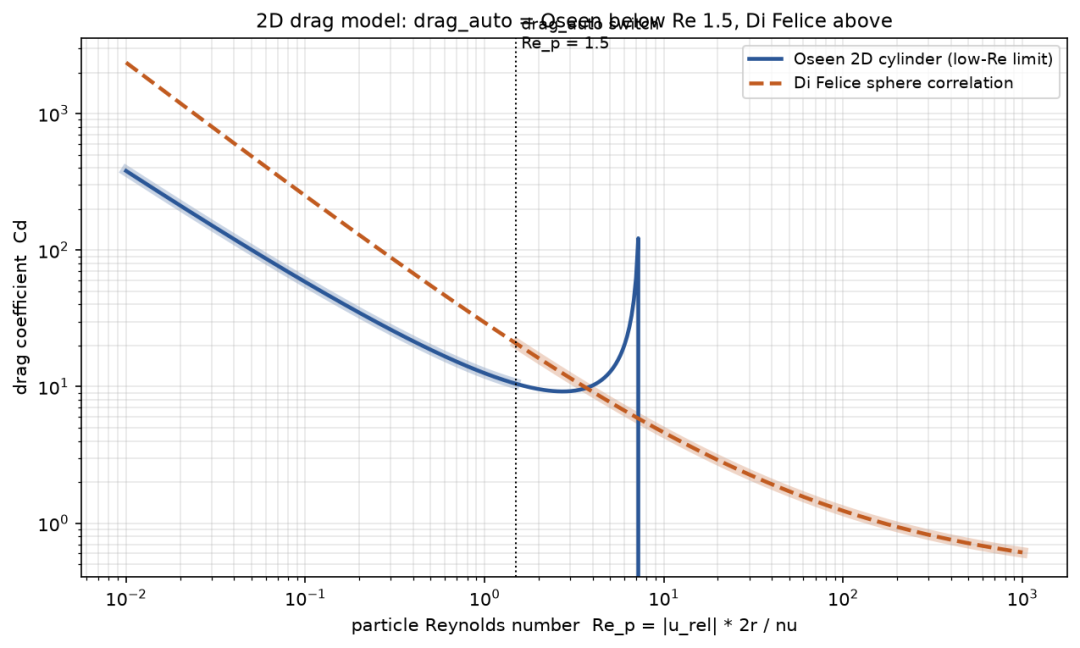

为什么必须分段?看这张图:低雷诺数区,Di Felice 的阻力系数从两个方向同时爆表(Cd ∝ 1/√Re 跑到 600,孔隙率修正 ε^(−χ) 又放大近 400 倍),乘积让拖曳虚高一万倍,第一次数据交换就炸。Oseen 那条才是二维真正的低速极限,Di Felice 那条是工程近似——必须在 Re=1.5 处握手交班。
颗粒受的拖曳力,按单元聚合成体积力送回求解器:
f_cell = −Σ 拖曳 / (Δx·Δy·ρ)
浮力显式加:(πr²)·ρ·g。整个系统是单位厚度的 2D 约定——颗粒质量 m = ρπr²,一切"体积"用 πr²。这套约定要贯穿孔隙率、质量、拖曳、力回传四处,错一处,量纲就塌。
显式双向耦合有个硬约束:一步之内流速的变化,不能超过驱动它的相对速度。这个约束两头都要压——颗粒侧压拖曳力,流体侧压源项。为什么流体侧也要压?因为流体看到的源项要除以局部孔隙率,在颗粒密集处被放大 6–20 倍,只压颗粒一侧,流体先炸(实测只压一侧 0.13 秒就发散,两侧都压稳稳跑完 30 秒)。再配合三路松弛、CFL 限步和发散守卫,才算完事。
227 颗圆盘按三角晶格精确摆成一个中央梯形沙坡,粒径 3.0–4.5 mm,最大最小粒径比 1.5,颗粒摩擦系数 2.0,初始零重叠——特别强调零重叠,因为它直接决定后面读数可不可信。
然后按浮重沉降到位。什么叫浮重:颗粒泡在水里感受到的自重不是 ρgV,而是 (ρ−ρf)gV,所以沉降时的重力加速度取 g·(1−ρf/ρp) = 6.11 m/s²。这一步沉降到位非常重要:否则耦合一开始泥沙突然"变轻 38%",整个床体会弹一下,前几秒的画面全是假动态——初版就栽在这里。后面所有数字,都是在修掉这个问题之后跑的。
多说一句为什么不直接 6 秒冲完:慢爬升要跑 30 秒(约 15000 步,实机一百来分钟),听起来很贵。但只有慢爬升能把"什么时候开始动"变成可读数——流速上限压到 0.4,阈值就落在中段,前后都有对照。
OpenFOAM 在 WSL2 里起一个 120×20 的单层网格,入口流速用一张表从 0 线性爬到 0.4 m/s,爬 30 秒。
刻意选慢爬升而不是一口气冲上去,是因为这场实验的目的不是"看它被冲垮",而是读起动流速:什么时候床面开始动、什么时候明显侵蚀,每个阈值都对应一个入口流速,直接标在动画上。

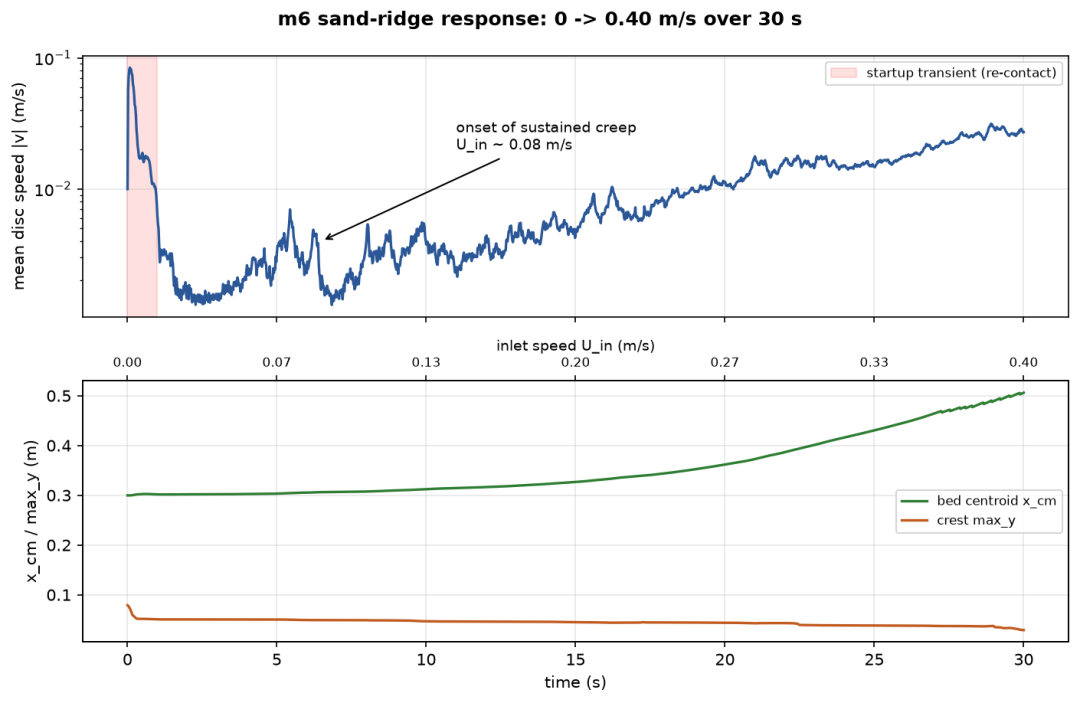

这张图是全场最重要的数据:上半是颗粒平均速度(对数轴),下半是床质心和脊顶高度,横轴同时标了时间和入口流速。起动点读法:颗粒平均速度在 6 秒附近抬头(入口 0.08 m/s),16 秒附近加速(入口 0.21 m/s),脊顶同步开始掉。三个量同时变,才是真起动,单个速度抖一下不算。

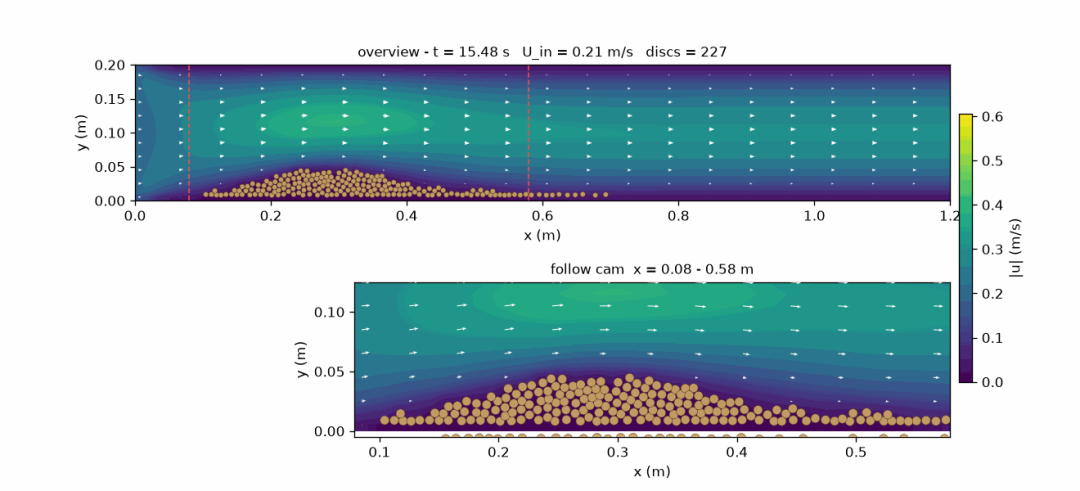

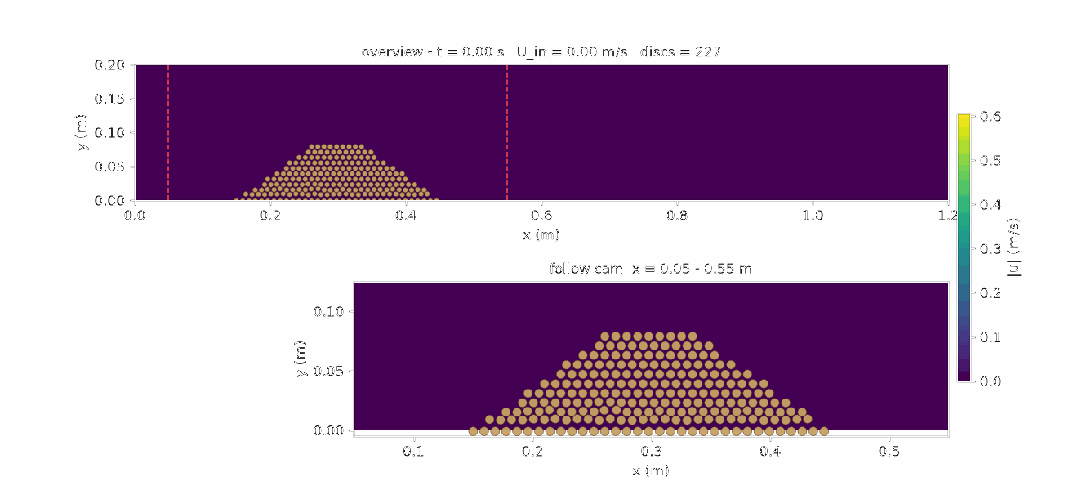

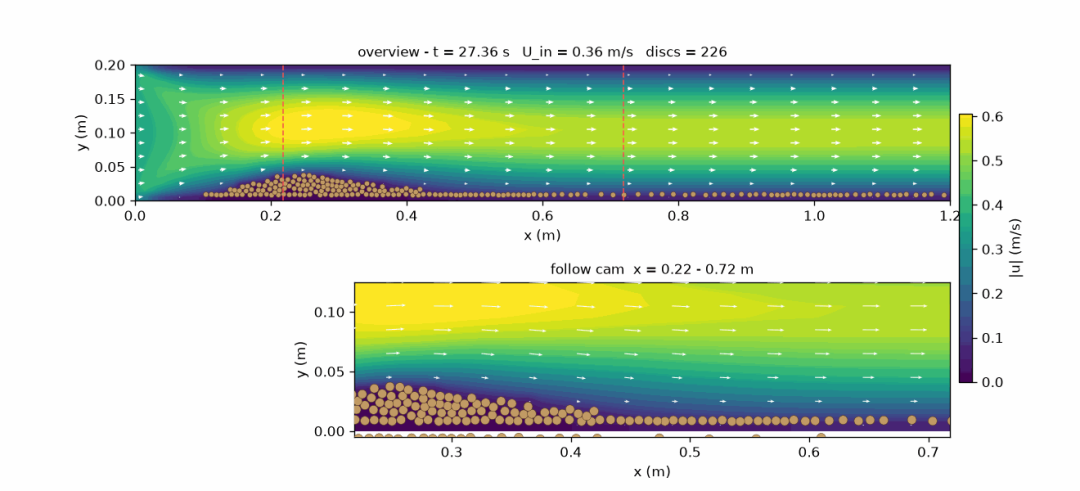

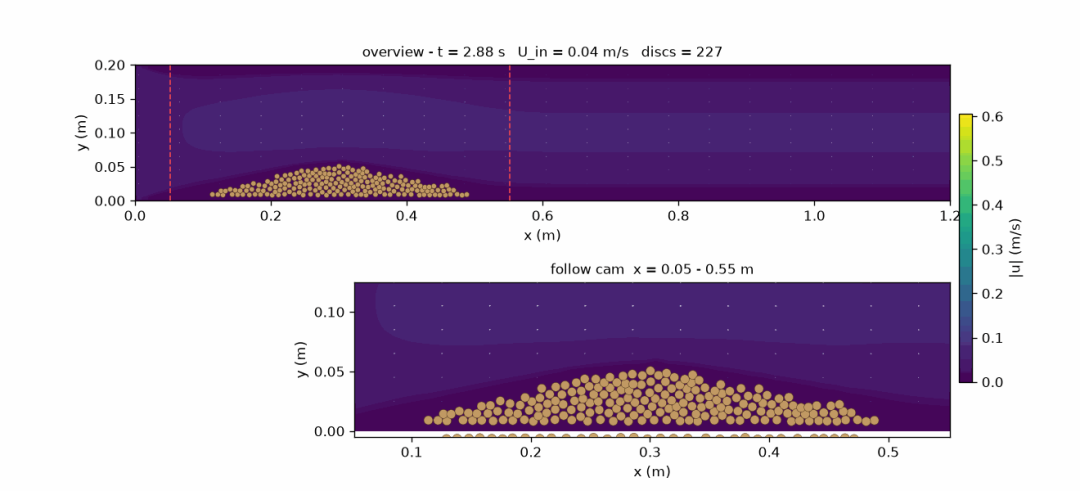

三帧放在一起看:前期床形几乎不动,中期脊顶被削低,后期整床摊成薄层、开始有颗粒到下游出口。



关键数字:
最有意思的是起动之后床没散。颗粒没有一粒粒被卷走,而是表层不断被剥离、脊顶越削越低、颗粒向下游摊开——这是标准的渐进型侵蚀形态,不是突发失稳。fric=2.0 的床在这组流速下很稳,真正把颗粒送到出口需要更高的流速或更长的时间。
换句话说:起动 ≠ 冲走。0.08 m/s 让它动起来(蠕变),0.21 让它掉肉(削顶),但要把它整体搬走,0.4 爬 30 秒还不够——这三个阶段在动图里是肉眼可分的。
做冲刷的都想要一个"起动流速"的绝对值,比如"0.2 m/s 就冲跑了"。这里必须诚实:本算例用的流体运动黏度是 ν = 3e-3 m²/s,比水大了三个数量级——这是为了保证粗网格 + 颗粒尺度数值稳定,属于加厚黏性做法。
所以在"0.4 m/s 才能削顶"这类数字里,颗粒雷诺数全程都很低(拖曳全程走 Oseen 段),绝对值的意义要打折扣。它的价值在于量级、机制和趋势:慢爬升读阈值的方法、渐进而非突发的侵蚀形态、friction 主导的床体上限——这些结论不受黏度缩放影响。要贴近真水的绝对起动流速,下一步应该把黏度拆回原位并细化网格,这是明确的后续方向,不是糊弄过去的坑。
整条链已经封装成 pfc-openfoam-2d 技能:算例生成器、两个耦合端、出图脚本、以及这次踩过的全部坑(沉降门禁、拖曳分段、云图转置)都写进去了,改个床形就能复跑你自己的算例。
PFC2D 没有官方路,但自己铺一条轮子完全够用。改天把黏度拆回真水再跑一遍,看绝对阈值怎么动。
