电动车开空调像坐在“低音炮”上？80~160 Hz 低频轰鸣的真凶，是空调箱这块塑料板
不少车主抱怨：车停着，空调一开，车厢里就灌进一种闷闷的“轰——”声，像远处有卡车怠速。这不是错觉，是空调箱结构振动在唱歌。
协众国际热管理系统刘会、王浩 2026 年发在《汽车电器》的论文，拿一台实车空调箱台架，把这件事从“人耳觉得吵”推进到“数据锁死 100 Hz 尖峰、锤击试验抓出压风面、加筋加厚直接砍掉 3 dB”。
一、问题长什么样：80~160 Hz 冒尖，100 Hz 最刺耳
半消音室里搭空调箱台架，麦克风对着吹面出风口、模拟三排乘客右耳、鼓风机底部。

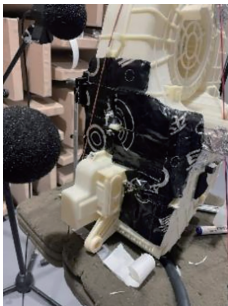

图 1 噪声测试台架
鼓风机一转，人耳清晰听到低频轰鸣。频谱上，被测空调箱在 80~160 Hz 频率段拉出明显尖峰，和“平台较好”的空调箱（红线）一比，差值集中在这一带——100 Hz 左右那根峰，就是轰鸣感的来源。

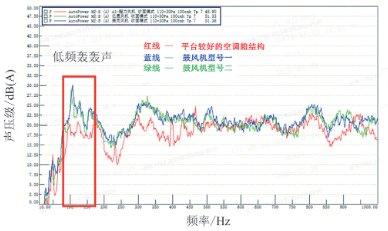

图 2 噪声频谱对比
空调系统噪声地图也佐证：80~160 Hz 正好落在“结构振动相关噪声”的管辖区，气动宽频和电磁噪声在这一段贡献没那么大。
二、用锤子敲出来：压风面局部模态 100 Hz 撞上激励
噪声在 100 Hz 附近，那结构里哪个部位在 100 Hz 附近“软”？
论文用力锤敲击 + 原点频响函数（FRF）做局部模态试验：在空调箱背风面激励，附近布加速度传感器收响应。

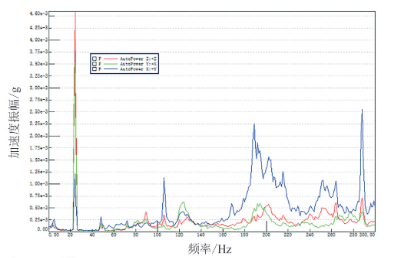

图 3 局部模态试验 FRF 曲线
曲线上，背风面在 100 Hz 左右出现一个大于平均值 3 倍以上的尖峰——这说明该区域局部模态能量高度聚集，刚度不够，一激就响。结合仿真，这个“背风面”对应的正是气流压力最大的压风面（蜗壳内侧受压区），是结构最薄弱的环节。
三、仿真怎么做的：20 万网格 + 模态叠加法，锁定压风面加速度
把 3D 模型抽中面，2 mm 网格，壳单元为主，硬连接 rbe2、软连接 rbe3，总网格数 202908。自由模态提取 80~160 Hz 段，蹦出十几阶模态（第十三阶 80.4 Hz 到第三十二阶 154.9 Hz），说明这个频段结构本身就很“密”，稍微有点气流激励就容易踩中某一阶。
图 4 空调箱网格模型
频响分析（模态叠加法）直接扫压风面：原始状态该位置加速度响应在危险频段内最大值约 3.5×10⁵ mm/s²，量级惊人——压风面像一面被气流敲打的鼓，振动直接辐射成 100 Hz 轰鸣。
四、怎么改：压风面加筋加厚，蜗壳上蜂窝筋
优化方向很朴素：把这块“鼓面”钉厚实。
压风面原有加强筋加高、加厚 空调箱蜗壳区域补上蜂窝状加强筋 加强筋分布从稀疏变密集

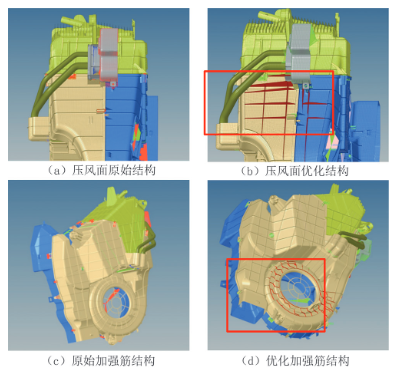

图 5 加强筋优化示意
优化后网格重算频响（图6，红曲线）：压风面加速度最大值降到约 3.5×10⁴ mm/s²，比原始状态降了一个数量级。结构强度上来了，振动贡献量塌下去，噪声尖峰自然没了根基。

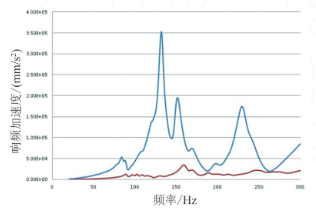

图 6 优化前后压风面局部模态频响仿真结果对比
五、台架兜底：平均噪声 27.5 → 24.5 dB，尖峰消失
同样半消音室条件，优化后空调箱重测（原文 Fig.9）。绿线是优化后，红线是原始状态，蓝线是平台较好状态。

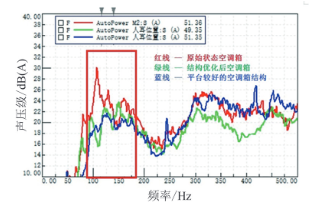

图 6 优化后噪声测试对比
80~160 Hz 危险段平均噪声从 27.5 dB 降到 24.5 dB 此前识别出的尖峰完全消失 人耳主观评价：低频轰鸣声听不到了
降噪贡献量 3 dB——声压级每降 3 dB，声能量减半。不是“稍微好一点”，是“那团闷响没了”。
六、给空调箱 NVH 正向开发的三条提醒
80~160 Hz 是空调箱结构噪声的“高危带”
外部激励多在 40 Hz 以下，靠整体一阶模态避频就能躲；但内部气流激励宽频，一旦局部模态落进 80~160 Hz，就会和气流压力脉动耦合出轰鸣。设计初期就该把压风面局部模态扫一遍。 压风面（蜗壳受压区）是强度短板，不是壁厚越均匀越好
气流压力梯度最大就在这块，单靠加料不如加筋——蜂窝筋、加密筋，用结构刚度换振动衰减，比堆材料轻、比改风机便宜。 台架测试 + 局部模态锤击 + 频响仿真，三步闭环
论文这套流程（噪声测试锁频率 → 力锤抓薄弱区 → 仿真定位+优化 → 台架验证）可以原样搬到其他家电、商用车空调箱上，不用等整车出来再改模。
一句话总结
新能源车空调箱低频轰鸣，不是风机不好，是压风面这块塑料板在 100 Hz 附近“唱歌”；用锤子敲出来、用加强筋钉死，3 dB 的降幅就能让车厢从“闷罐”回到安静——NVH 的胜负，往往就在这一块局部结构的刚度上。
参考文献：刘会, 王浩. 某电动车型空调箱 NVH 性能分析与优化[J]. 汽车电器, 2026(2): 119-122.
