ANSYS 快速上手路线图：用“单场小案例—原理复盘—行业项目”三个月跑通结构、流体、热与电磁

导语

ANSYS 不是靠把菜单记熟就能用好的软件，真正决定上手速度的，是把工程问题转成“几何—材料—网格—边界—求解—后处理”的能力。Workbench 把结构、流体、热、电磁和多物理场放在同一项目流程里，新手只要先选准一个主方向，用最小可运行案例跑通整条链路，再回补有限元/流体/传热原理，就能避免收藏一堆视频却始终不敢做项目的状态。

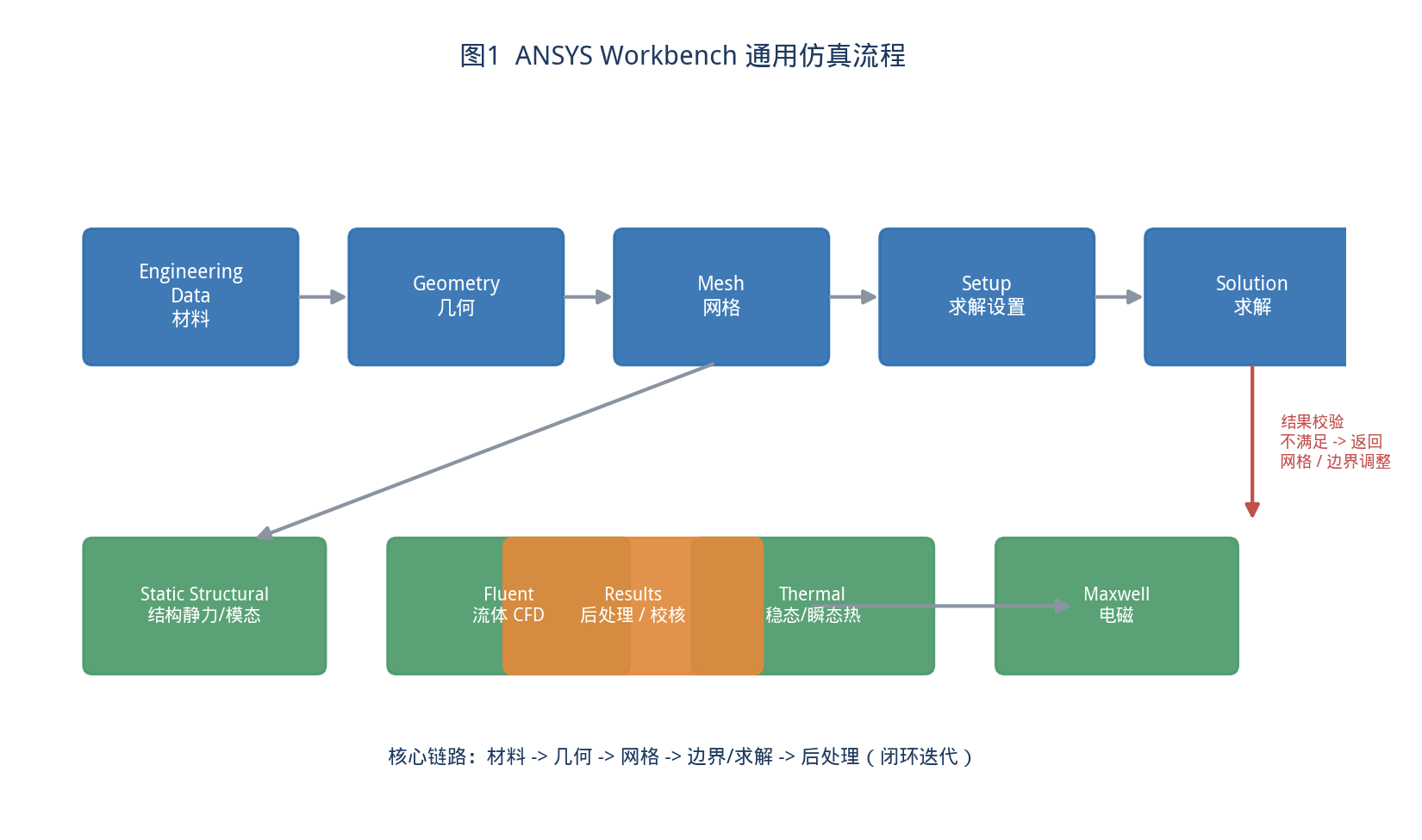

Workbench 项目流程图

痛点

新手学 ANSYS 慢，通常不是不努力，而是踩了四类坑。第一，模块选错：小变形支架用显式动力学、低速管路用可压缩高速模型、稳态传热用瞬态求解，前期设得越复杂，后期越难收敛。第二，几何不简化：CAD 原始装配直接进 Mesh，倒角、小孔、螺纹、装饰筋全保留，要么网格失败，要么几百万单元仍不出可信结果。第三，边界不会抽象：把“固定住”“吹风”“通电”直接当按钮点，不考虑固定约束/位移约束、入口速度或质量流量、对流换热系数、电流电压激励分别对应什么物理条件，结果常出现刚体 位移、残差不降或非物理云图。第四，只看出图不校验：应力大就全局加密、不收敛就加迭代，不查约束完整性、网格质量、材料单位和模型适用性，最后云图漂亮但结论不可用。

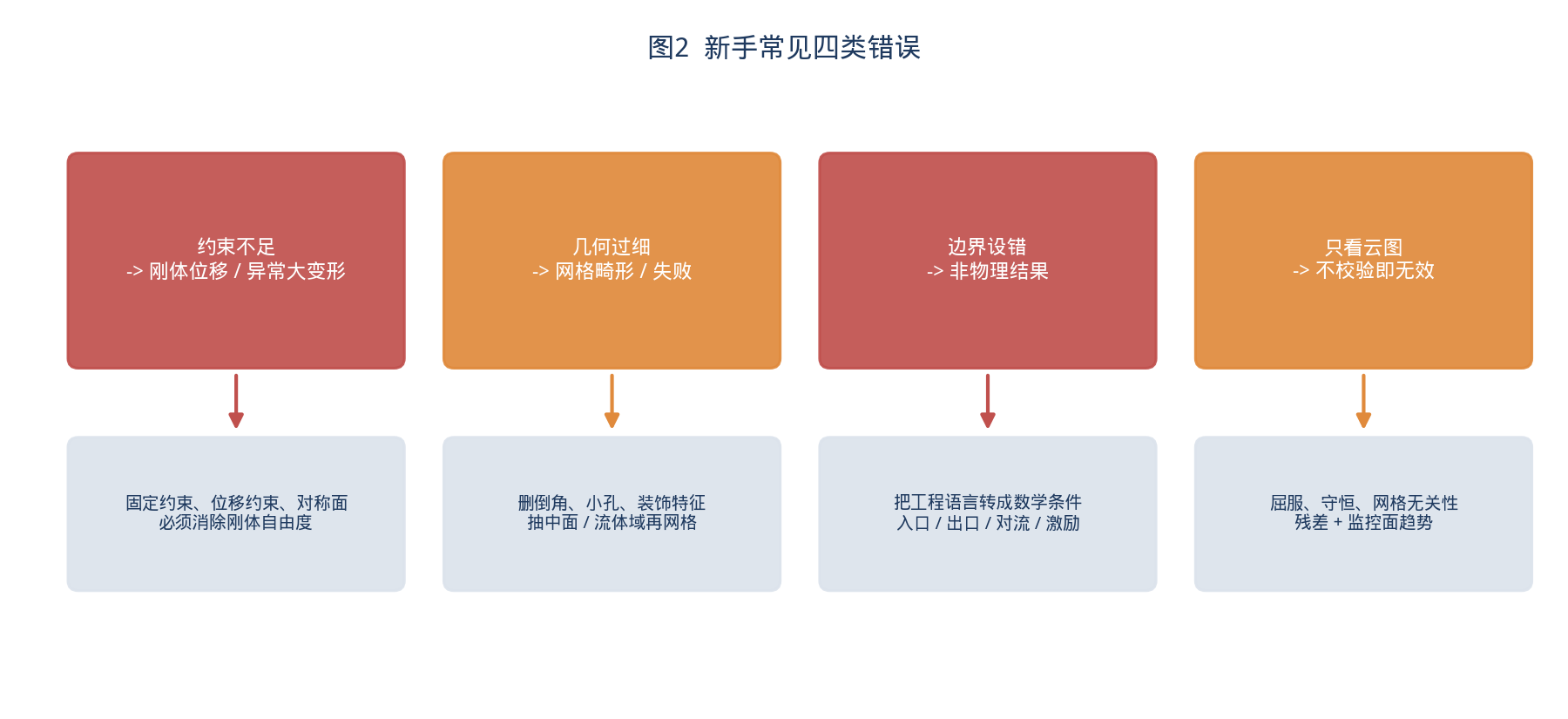

新手常见四类错误

原理

快速入门可按 Workbench 通用链路拆成六步。

1. 定方向：结构静力/模态先学 Static Structural、Modal；流体先学 Fluent；稳态/瞬态热先学 Steady-State/Transient Thermal；电磁先学 Maxwell 静磁或瞬态，后续再做大耦合。

2. 几何简化：外部 CAD 进 SpaceClaim 或 DesignModeler，删非承力小特征。液压钳口案例中，螺栓孔、油管接头孔、密封圈槽、倒角圆角若对应力影响小，可直接简化，既降计算量也利网格； 薄壁件抽中面用壳，内流件抽流体域，装配体确认共享拓扑或接触关系。

3. 材料与单位：结构至少给密度、弹性模量、泊松比；热分析给导热、比热、密度，对流还要换热系数，辐射还要发射率；流体给密度、黏度，可压缩流补状态方程；电磁给相对磁导率、电导率和必要 B-H 曲线。单位制不统一是新手隐性错误源，Workbench 项目里应提前锁定 mm-MPa-s-ton 或 m-Pa-s-kg 体系。

4. 网格控制：先整体尺寸，再对孔边、焊趾、接触面、流体边界层局部加密。实体结构可用混合或四面体高阶单元跑首轮；某液压钳口案例用 6 mm 混合实体网格、约 23.6 万单元，平均网格质量 0.78、平均纵横比 2.04，可作为“先跑通再细化”的参考。 热分析在温度梯度大处局部加密，检查 skewness 与 Jacobian，避免畸变单元导致发散； CFD 按壁面 y+ 设边界层，通常先保证层数再谈湍流模型精度。

5. 边界与载荷：结构分固定约束、位移约束、对称面、集中力、压力、远程点；流体分入口速度/质量流量、出口压力/ outflow、壁面无滑移、对称面与湍流模型；热分固定温度、热流、对流、辐射；电磁分电压/电流激励、磁边界与铁耗设置。边界的本质是把工程语言转成数学条件，设错边界比网格粗更致命。

6. 求解与判读：结构看位移、等效应力、约束反力、安全系数；流体看速度/压力场、残差、质量守恒和监控面趋势；热看温度分布与热流；电磁看磁场、电感、转矩、铁耗。后处理不是出图好看，而是用材料屈服、能量守恒、试验经验或设计余量反查模型是否合理。

Fluent 首轮不收敛，优先查四件事：边界是否完整、初始值是否合理、网格质量与边界层是否匹配、物理模型是否过配；层流先跑通再换湍流，不可压缩先稳后瞬，不要一上来全开。 热分析不收敛，可从网格畸变、材料非线性、接触、时间步长和松弛因子入手，必要时用渐进加载、自动时间步长。

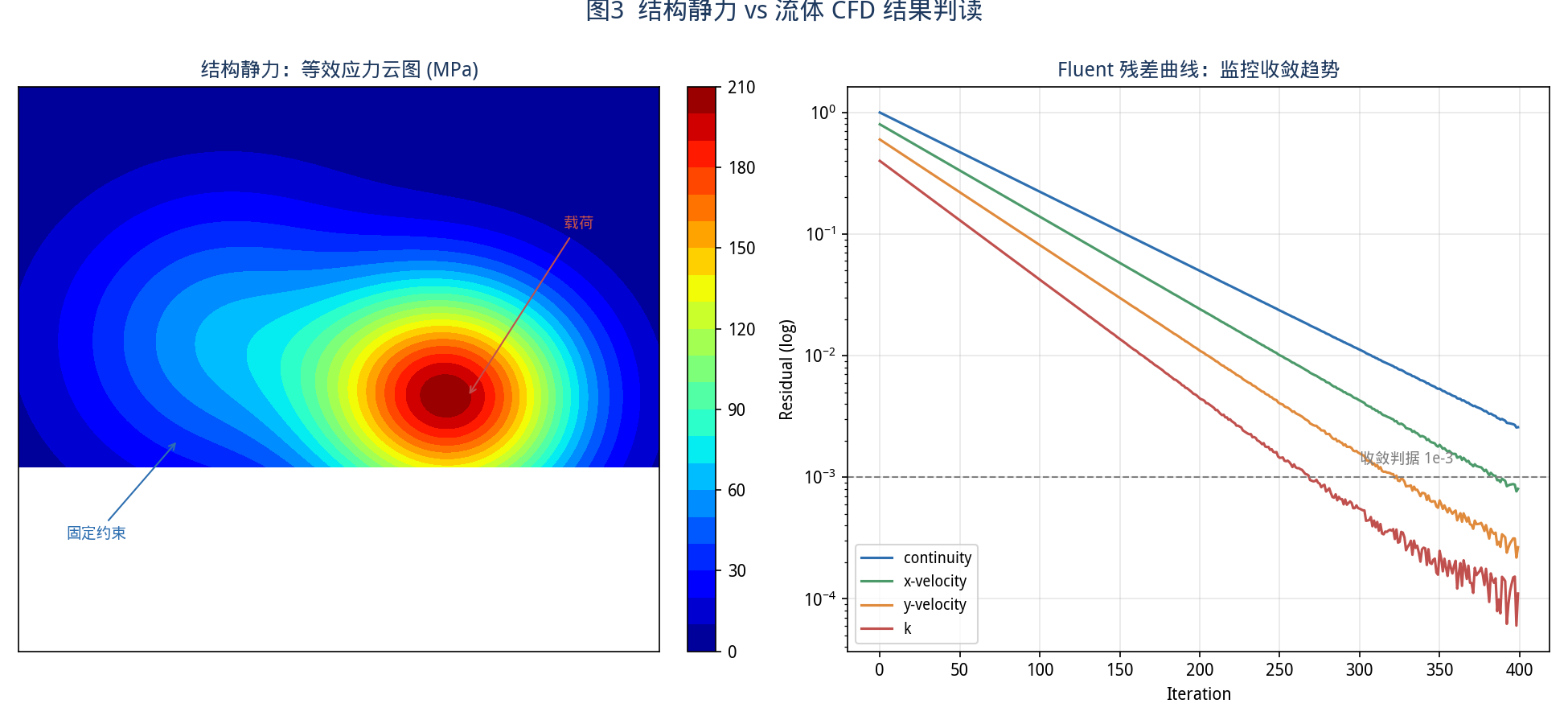

结构静力VS 流体CFD 结果误读

案例

案例一，支架/钳口类静力：几何去非承力小特征，保留螺栓孔与主承力面；Engineering Data 建钢材料，给弹性模量、泊松比、密度；整体尺寸控制后孔边局部加密；底面固定，顶面或内腔加均布压力/远程力。某液压钳口按上端面固定、油腔 22.5 MPa 压力、楔面外力建立模型，再看等效应力和总位移；局部应力接近屈服时先判断是否为倒角缺失或应力奇异，再做倒角、子模型或改截面，而不是全模型加密。

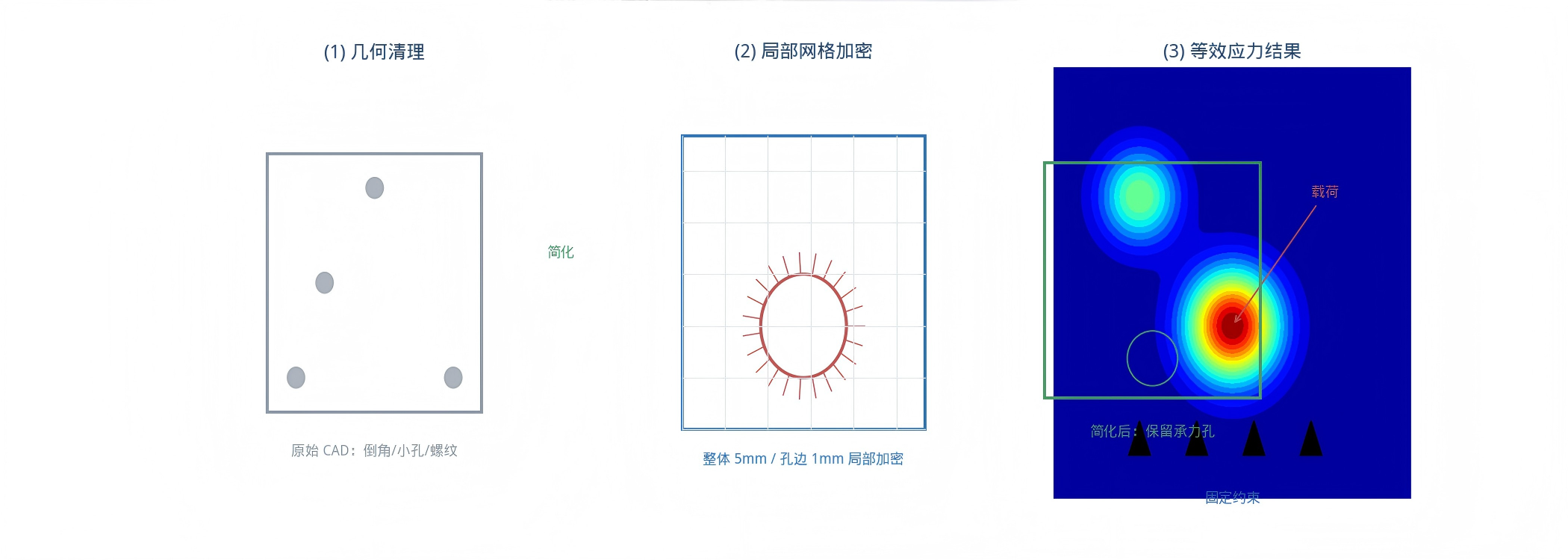

钳口/支架几何清理前后、孔边局部网格、等效应力结果

案例二，弯管/内流：SpaceClaim 抽流体域；Fluent 稳态先层流跑通，再按雷诺数换 k-epsilon 或 k-omega；入口速度或质量流量、出口压力、壁面无滑移；后处理看压降、二次流、边界层分离。若残差不降，检查入口发展段、边界层网格、湍流模型和松弛因子，而不是只加迭代步数。

案例三，热应力：Steady-State Thermal 求温度场，再把温度映射到 Static Structural；约束与结构工况保持一致，看热变形和热应力集中。制动盘、焊接件、电子散热器都可用“导热+对流+线膨胀系数”先做顺序耦合，理解自由膨胀与约束膨胀的应力差异后再做瞬态。

案例四，电机电磁：Maxwell 建定子/转子/绕组，设电流或电压激励，铁心用硅钢材料，必要时开铁耗；由磁场结果看转矩、漏磁、铜耗铁耗，再耦合热/结构做温升变形。电磁与结构单向耦合可先算磁场力再映射至 Mechanical，降低多场同时调试的难度。

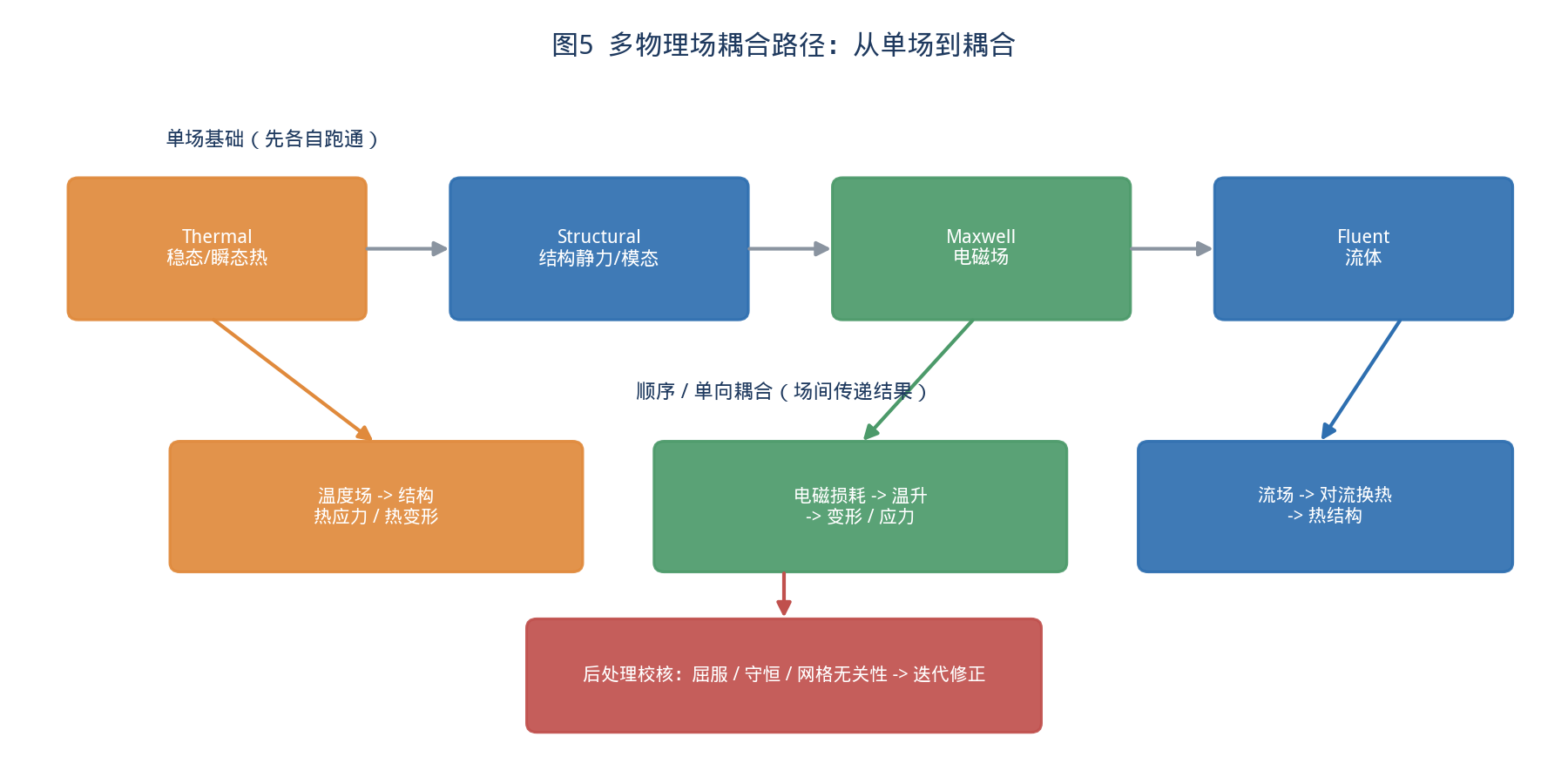

多物理场耦合路径：从单场到耦合

总结

快速学 ANSYS 可压缩成五条：先定单场再谈耦合；先跑小模型再上装配体；几何简化和边界抽象比记按钮更重要；网格做无关性验证而不是越密越好；结果用物理规律校核而不是只看云图。按“静力→模态/热→流体→电磁→耦合”递进，比同时开所有模块更省时间，也更容易形成可复用的工程判断。
