一文读懂电波暗室:吸波材料、屏蔽室、静区全解析

2小时前浏览53

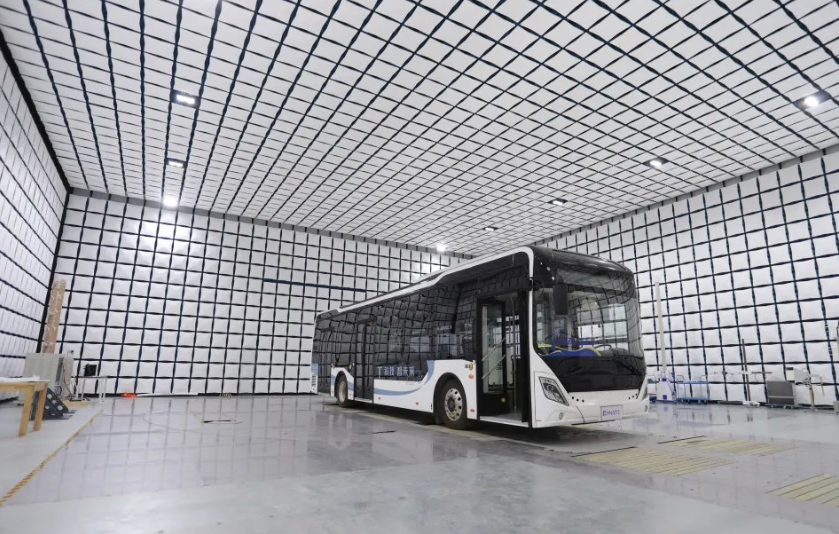

电波暗室是电磁兼容(EMC)、射频测试、天线测试的核心基础设施,其本质是通过屏蔽与吸波技术,在室内构建一个无外界干扰、无内部反射的“纯净电磁空间”,使测试结果仅反映待测设备本身的电磁特性。吸波材料、屏蔽室、静区是电波暗室的三大核心组成部分,三者协同工作,缺一不可。

吸波材料的核心作用是将入射到暗室内壁的电磁波能量转化为热能消耗掉,而非反射回测试区域,从根源上消除多径反射对测试结果的干扰。其性能直接决定了暗室的归一化场地衰减(NSA)和场地电压驻波比(sVSWR)等核心指标。

材料类型
适用频段
典型反射率(垂直入射)
典型厚度/高度
核心优势
局限性
锰锌/镍锌铁氧体瓦
10MHz~1GHz
-15dB~-40dB
5mm~7mm
厚度极薄,节省暗室空间;低频段吸收性能优异
仅适用于低频段,高频段吸收能力骤降;材质脆、重量大

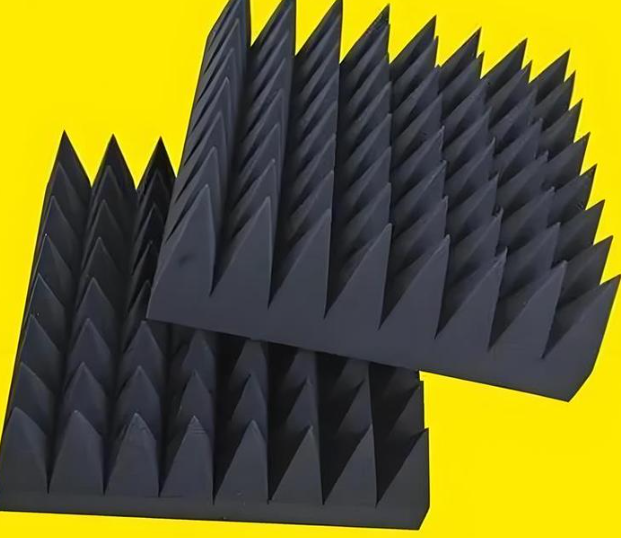

聚氨酯泡沫尖劈
200MHz~40GHz
-30dB~-50dB
300mm~1200mm
宽频带吸收,高频段性能稳定;轻量化,易安装
低频段吸收能力不足;耐温上限仅80℃,长期高功率易老化
铁氧体+泡沫复合吸波体
30MHz~18GHz
-15dB~-50dB
400mm~1500mm
兼顾低频与高频段吸收,实现全频段覆盖
重量较大,单块成本更高;安装精度要求严格
橡胶平板吸波材料
100MHz~6GHz
-17dB~-25dB
1.2mm~7.5mm
可弯曲,适配拐角、异形结构
仅适合作为辅吸材料,不适合主吸波面
EPP发泡聚丙烯尖劈
30MHz~110GHz
-30dB~-50dB
300mm~1000mm
防潮、不易粉化,寿命比传统聚氨酯材料长30%以上
成本较高,目前主要用于高端暗室

吸波材料的选型需要遵循三个核心原则:一是频段匹配,根据暗室的测试频段范围选择对应的吸波材料,EMC测试暗室(30MHz~1GHz)优先选择铁氧体+泡沫复合方案,高频测试暗室(1GHz以上)优先选择大尺寸泡沫尖劈;二是入射角适配,暗室内壁不同位置的电磁波入射角不同,斜射区域的吸波材料需要选择斜射性能更优的型号,避免入射角增大导致的性能下降;三是环境适配,高温高湿环境需要选择防潮型吸波材料,高功率测试场景需要选择功率容量≥1kW/m²的型号。

屏蔽室是电波暗室的外层结构,本质是一个由导电材料构成的连续封闭壳体,类似“法拉第笼”,其作用包含两个方向:一是隔绝外界电磁干扰进入暗室内部,避免环境噪声污染测试结果;二是限制暗室内部的测试信号向外泄漏,防止干扰周边设备。屏蔽室的性能核心指标是屏蔽效能(SE),即屏蔽体对电磁波的衰减能力,单位为dB。

根据GB12190、EN50147-1标准,屏蔽室的屏蔽效能按频段分为不同等级,EMC测试用屏蔽室的最低要求如下:

频率范围
场类型
最低屏蔽效能要求
高性能暗室参考值
10kHz~150kHz
磁场
≥70dB
≥90dB
150kHz~1MHz
电场/磁场
≥100dB
≥110dB
1MHz~1GHz
平面波
≥100dB
≥120dB
1GHz~18GHz
平面波
≥100dB
≥110dB
部件
功能
技术要求
屏蔽壳体
构成连续导电封闭结构
采用1.5mm~2mm厚双面热镀锌钢板,模块拼接处采用高强度螺栓连接,焊接处无虚焊、缝隙

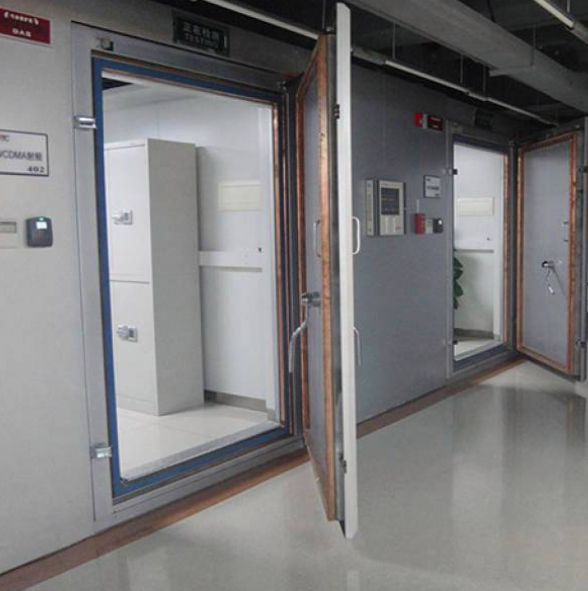

屏蔽门
人员与设备进出通道
采用单刀/双刀/三刀导电密封结构,关闭后接触电阻≤5mΩ,常用电动平移门或手动旋转门
波导通风窗
通风散热的同时维持屏蔽完整性
蜂窝结构截止频率≥18GHz,通风量满足暗室散热需求,安装位置远离静区
电源滤波器
阻止外部干扰沿电源线进入暗室
插入损耗≥100dB@10kHz~1GHz,额定电流满足暗室所有设备用电需求,安装在屏蔽室入口处
信号接口板
测试线缆、光纤的穿墙接口
所有接口采用波导结构,截止频率高于测试最高频率,接口处屏蔽效能≥80dB
接地系统
为屏蔽体提供等电位参考
接地电阻≤1Ω,采用独立接地极,不与建筑防雷地、电源地共用

静区是暗室内电磁环境满足测试要求的指定区域,也是待测设备(EUT)和接收天线的放置区域,其性能直接决定了测试结果的准确性和重复性。静区的核心性能指标包含两个维度:一是静区尺寸,即满足性能要求的空间范围;二是场均匀性,即静区内各点电场强度的波动范围。

暗室类型
典型测试距离
静区典型尺寸(直径×高度)
场均匀性要求
NSA偏差要求
sVSWR要求
1m法半电波暗室
1m
0.5m×0.5m
≤±6dB
≤±4dB
≤6dB
3m法半电波暗室
3m
2m×2m
≤±3dB
≤±3.5dB
≤6dB
5m法半电波暗室
5m
3m×2m
≤±3dB
≤±3dB
≤4dB
10m法半电波暗室
10m
4m×2m
≤±2.5dB
≤±2.5dB
≤3dB
全电波暗室
3m/10m
与同尺寸半电波暗室一致
≤±2dB
≤±3dB
≤4dB
  1. 暗室尺寸与比例:暗室的长度应足够长,保证电磁波在传播过程中充分衰减,避免反射波影响静区;宽高比建议控制在1:1~2:1之间,减少腔体谐振对静区的干扰。
  2. 吸波材料布局:静区对应的主反射区(菲涅尔区范围内)需要加密铺设吸波材料,反射率指标比非主反射区高5dB以上;半电波暗室的地板为金属反射面,不铺设吸波材料,用于模拟开阔场的地面反射。
  3. 设备布局:转台、天线塔等金属设备需要远离静区边缘,避免设备表面的反射波进入静区;测试线缆需要采用屏蔽线,且走向尽量远离静区。
对比维度
1m法半电波暗室
3m法半电波暗室
10m法半电波暗室
全电波暗室
核心用途
小型器件研发预测试
中小型设备EMC认证测试
大型设备EMC认证、仲裁测试
天线方向图、RCS、射频精度测试
吸波材料配置
铁氧体瓦+300mm尖劈
铁氧体瓦+600mm尖劈
铁氧体瓦+900mm尖劈
全泡沫尖劈(无铁氧体)
地面配置
金属反射面
金属反射面
金属反射面
全吸波地面
典型造价(不含测试设备)
100~200万元
400~800万元
1500~3000万元
比同尺寸半电波暗室高30%~50%
适用设备最大尺寸
≤0.35m
≤1.5m
≤4m
≤同尺寸半电波暗室
标准认可度
仅用于预测试,不被认证机构认可
FCC、CISPR、CCC主流认可
仲裁级参考标准,韩国KC强制要求
部分天线测试标准认可


📌 总结:电波暗室的三大核心组成部分各司其职:屏蔽室是“防护罩”,隔绝内外电磁干扰,构建封闭的测试空间;吸波材料是“消音器”,吸收入射电磁波,消除内部反射对测试结果的干扰;静区是“核心测试区”,是放置待测设备和接收天线的区域,其性能直接决定测试结果的准确性。三者协同工作,才能构建出符合标准要求的电波暗室。选型和建设电波暗室时,需要根据测试需求(频段范围、设备尺寸、测试标准)匹配对应的配置:中小型设备的常规EMC认证测试,3m法半电波暗室是性价比最高的选择;大型设备或仲裁级测试需要选择10m法暗室;天线、射频精度测试则需要选择全电波暗室。

电波暗室就像一个“隔音录音棚”:屏蔽室是“隔音墙”,隔绝外界的噪音干扰;吸波材料是“吸音棉”,消除室内的回声混响;静区是“演唱区”,歌手(待测设备)站在里面,录出来的声音(测试结果)才是最真实、最干净的。

来源:电磁兼容之家
