光伏电站不止看组件效率，支架结构强度仿真才是“隐形发电量”

导语

光伏发电项目进入低价竞配和长周期运营阶段后，业主关注的不再是单一组件功率，而是全生命周期的度电成本。光伏支架看似只是“钢架子”，实则决定了阵列倾角稳定性、组件受力和25年以上的安全余量。特别是在山地、沿海台风区、厂房屋顶和高雪载区域，支架一旦出现应力集中、挠度超限或连接节点松动，轻则组件隐裂、发电量衰减，重则整排倾覆。用结构强度仿真把应力分布和变形控制在设计容许范围内，已经是从“能装上”走向“装得稳、算得清”的核心环节。

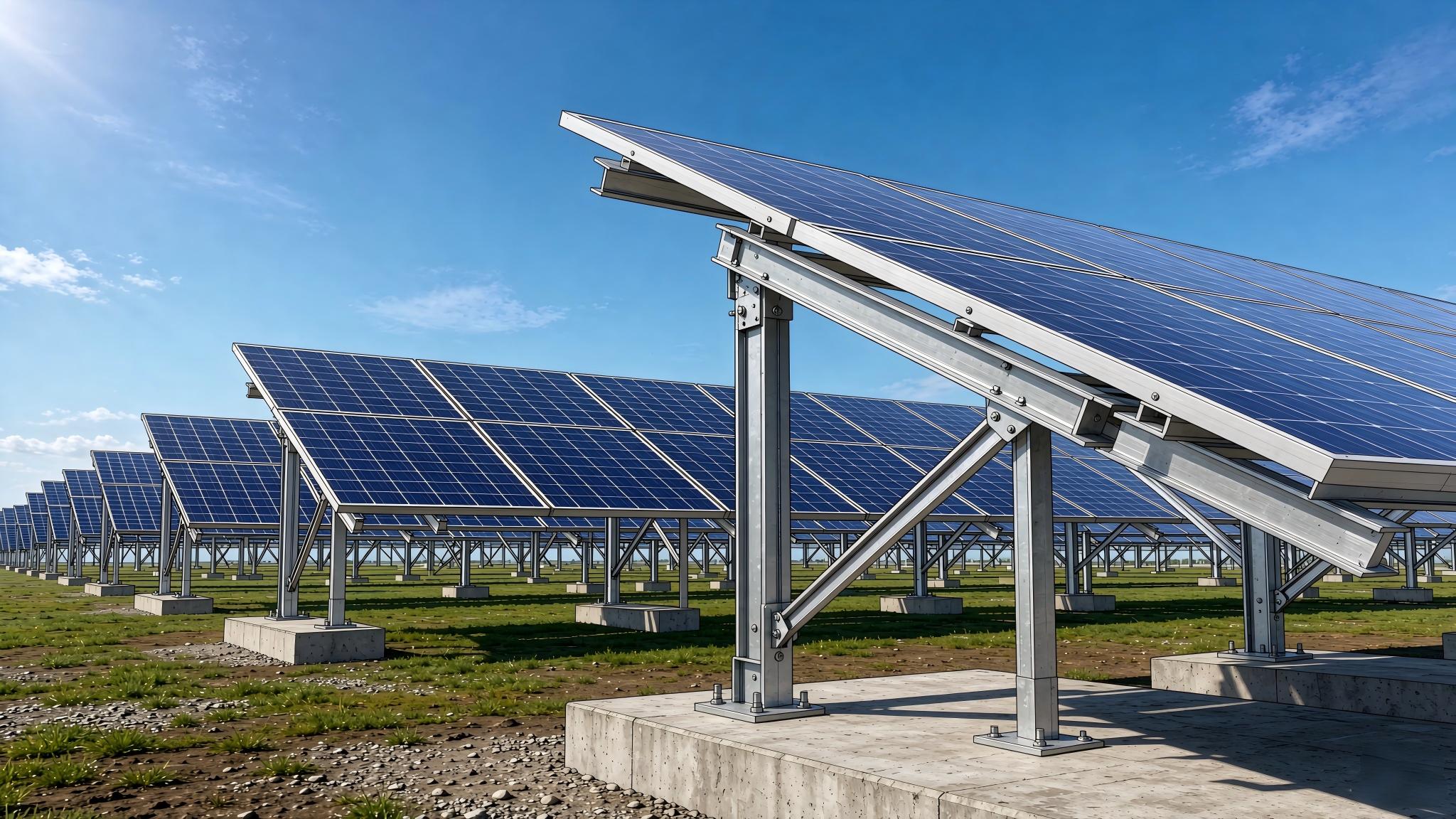

配图：光伏阵列全景图

痛点

实际工程中，光伏支架的失效往往不是因为“材料不够”，而是因为载荷工况复杂、应力传递不直观。典型痛点有四类。

第一，风载荷方向性强。沿海台风、戈壁阵风、山地峡谷风都会让支架承受非对称压力，斜梁、檩条和柱脚容易出现局部高应力比，若仅靠经验截面，往往会要么保守用钢、要么关键节点欠安全。

第二，雪载荷与自重的长期变形。农光互补和北方电站中，组件在自重、雪载、风雪组合下会产生持续挠度；研究显示自重工况对部分阵列整体变形影响显著，而极端风雪组合会进一步放大组件与支架连接区域应力。

第三，节点连接是薄弱环节。山地和固定支架的仿真结果反复指向同一位置：斜梁与檩条连接处、斜梁与柱顶三角件、前斜撑与后斜撑过渡区、柱间支撑锚固点。这些位置一旦应力集中，肉眼很难在完工前发现。

第四，降本与变形互相矛盾。业主希望少用工字钢、C型钢、圆钢和镀锌件，但截减之后挠度和柱顶位移可能超限，后期再改图纸、补强、返工，反而拉高总包成本。

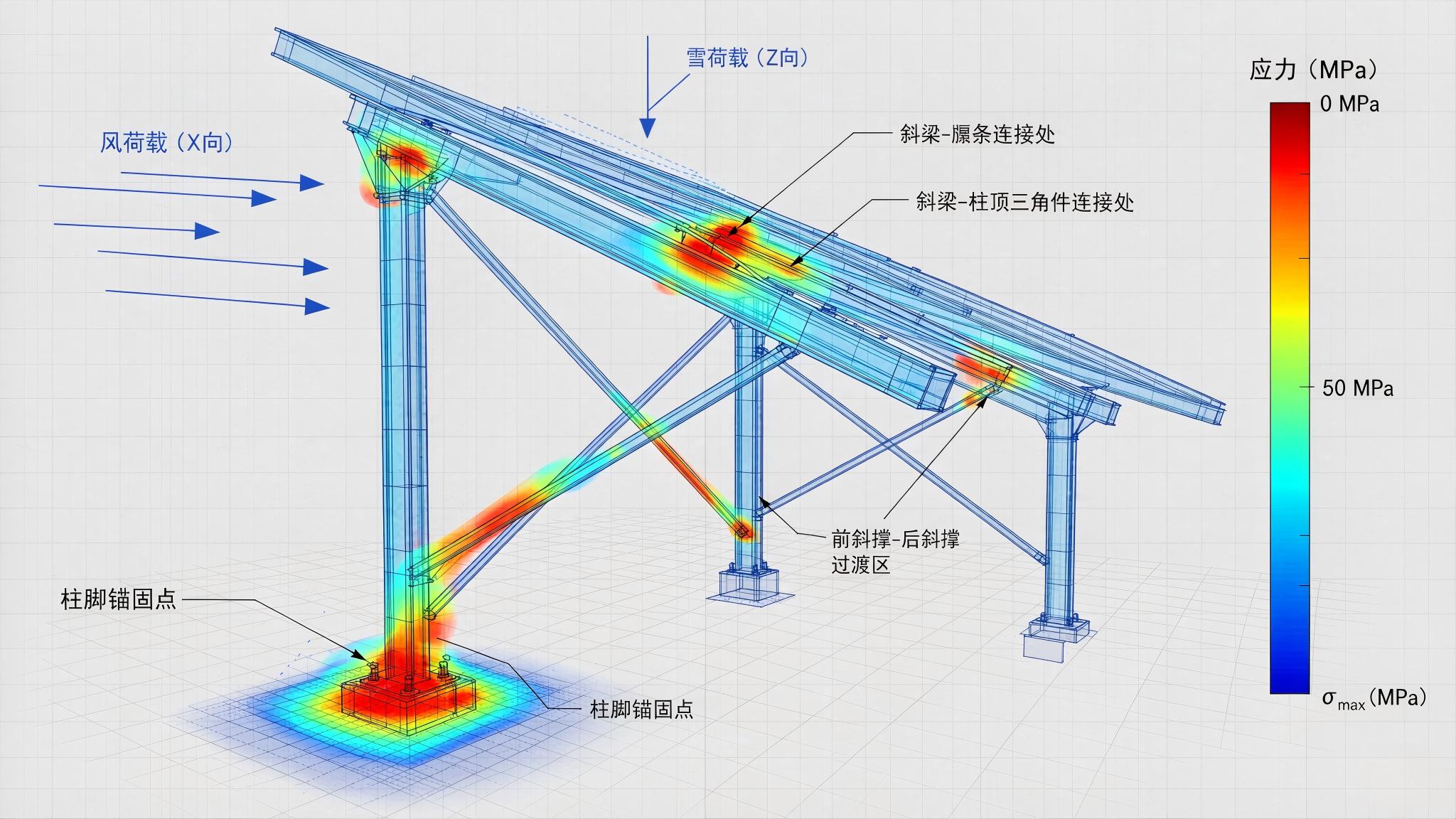

配图：支架典型失效位置示意

原理

光伏支架结构强度仿真，本质是把“风、雪、自重、温度、地震、基础约束”转成可计算的力学模型，输出应力、位移、稳定和疲劳风险。

建模层面通常按梁单元、壳单元或实体单元建立组件—檩条—斜梁—立柱—支撑—基础体系。固定支架可用SAP2000、MIDAS、3D3S、PKPM、ABAQUS等；铝合金轻型支架重点看承载极限与抗震模态，地面大跨度或跟踪支架还要看风振、疲劳和固有频率避频。

载荷组合按工程所在地规范执行。国内常用《光伏发电站设计规范》GB 50797和《光伏支架结构设计规程》NB/T 10115：风载标准值下钢支架柱顶水平位移一般按不大于柱高1/60控制，倾角可调或柔性悬索更严；受弯构件挠度主梁、次梁常按跨度的1/250量级校核，具体依组件类型、铝合金或钢支架、柔性索结构而分。

仿真输出主要看三张“图”：

一是应力云图。判断Q235、Q355或铝合金构件是否进入屈服，定位斜梁中部、檩条端部、焊接节点和螺栓群的高应力区。某铝合金支架极限工况最大应力约205.7MPa，前立柱顶部位移0.88mm、后立柱1.82mm，斜梁挠度3.24mm、次梁8.57mm，可作为轻型支架“强度+变形”同步验收的参考。

二是变形云图。把柱顶水平位移、檩条挠度、组件平面不平整度分开看。沿海抗台风项目曾用SAP2000核算，斜梁最大应力比0.76、纵向檩条0.91、斜撑0.67、立柱0.288；纵向檩条变形6.9mm，小于1/250跨径控制值14.4mm，柱顶水平位移19mm，小于1/60柱高控制值50mm，结果直接支撑施工报审。

三是模态与疲劳。跟踪支架、大跨柔性支架、戈壁强风区要做固有频率分析，避免阵风周期接近一阶模态；螺栓节点、焊缝要做交变风载下的应力幅和疲劳寿命评估。

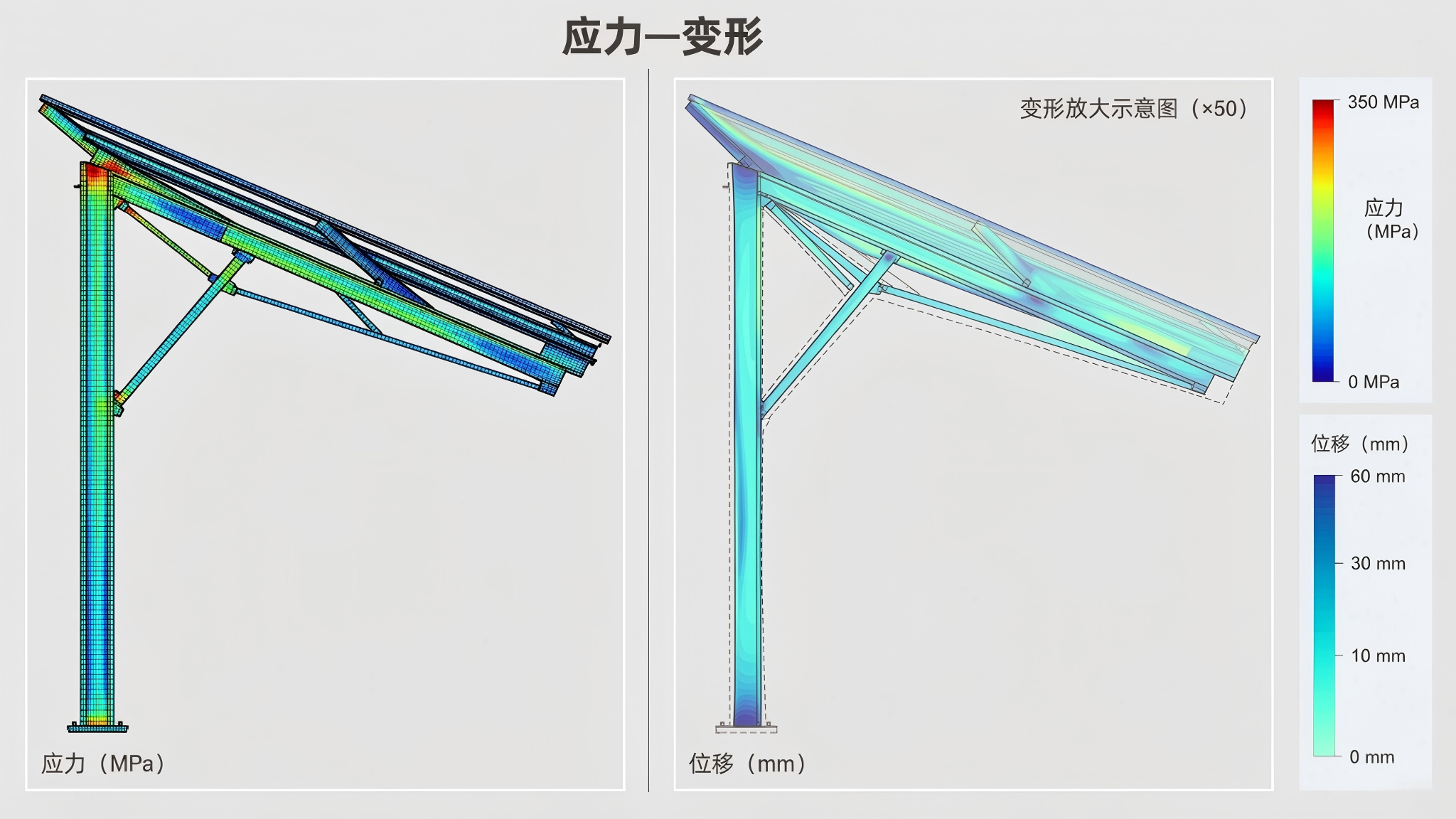

配图：有限元应力云图与变形云图对比，左应力右位移

案例

场景一，沿海台风区固定支架抗风校核。某滨海光伏项目基本风压按接近12级台风取值0.68kPa，体型系数取1.3，采用Q235B冷弯薄壁型钢和PHC管桩。仿真先用整体模型算风压传递，再输出各构件应力比和柱顶位移。初始方案纵向檩条应力比偏高，接近0.9；调整檩条截面、增加斜撑刚度并优化柱距后，纵向檩条应力比下降，柱顶位移仍满足1/60柱高要求。该类项目的价值不在“多买钢”，而在用云图证明哪一根构件必须加、哪一根可以减。

场景二，工业厂房屋顶轻量化。某15米高钢结构厂房屋面采用双立柱、C型钢檩条、10度小倾角。原方案Q235B檩条壁厚2.0mm，后改用S550GD+ZM高强锌铝镁、壁厚1.5mm，用YJK、PKPM工具箱和ABAQUS联合验算。结果檩条最大挠度仅为跨度的1/285，优于1/250要求；檩条减重约24%，支架整体减重12%，综合成本下降约13%。这说明屋顶承重受限时，仿真不是“校核合格”而已，而是把材料升级的边界算出来。

场景三，地面大基地纵向支撑优化。青海某700MW地面光伏原用十字交叉圆钢+抱箍柱间支撑，计算假定与实际锚点存在偏差。通过参数化建模和多目标优化，改用地质更适配的镀锌钢绞线+花篮螺栓节点，支撑点更贴近计算模型，纵向抗侧刚度更合理。优化后支撑系统用钢量仅为传统方案60%，总成本下降46%。 对EPC和支架厂来说，这意味着投标阶段就能用仿真报告替代“拍脑袋”截面。

场景四，山地东西坡应力重分配。不同东西坡角度下，风压在组件面的纵向分力变化，会使斜梁与檩条连接、柱顶三角件应力重新分布。仿真显示主要应力仍集中在连接节点，但绝对值随坡度和风向变化明显；设计阶段对20度及以上坡地按多风向加载，可提前避免某几排支架“看起来一样、受力却完全不同”。

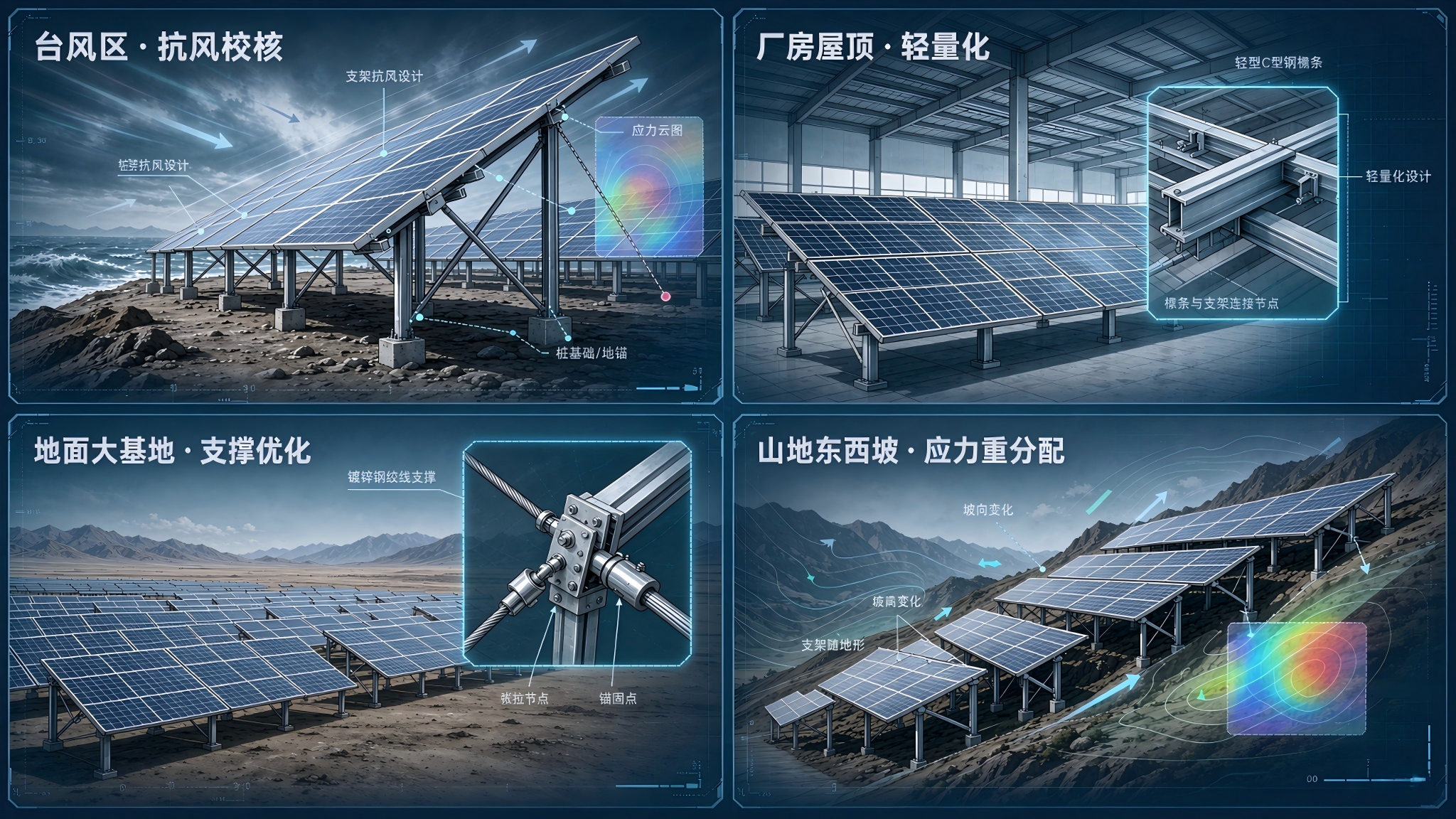

配图：四宫格工程图，分别为台风区应力比、屋顶轻量化挠度对比、地面支撑节点、山地坡向加载

总结

光伏支架结构强度仿真，不是把有限元软件跑一遍交报告，而是把三个工业问题算清楚：应力是否集中在可制造、可安装、可检修的节点上；变形是否同时满足规范限值和组件平整度要求；用钢量是否在安全余量和造价之间取得最优。对固定支架，重点看斜梁、檩条、柱脚和柱间支撑；对屋顶支架，重点看原屋面承载、轻量截面和热镀锌防腐协同；对山地和台风区，重点看多风向、坡向、基础嵌固和整体模态。

把应力云图、挠度曲线、应力比表纳入设计交付物，项目至少能获得三方面收益：一是减少样架试错和现场返工，二是投标阶段用量化数据证明可靠性，三是运营期降低组件隐裂、螺栓松动和基础沉降带来的电量损失。

号召

如果贵司正在做光伏支架选型、固定式或大跨跟踪设计、屋顶承重复核、台风或高雪载地区并网申报，建议把结构强度仿真前置到方案阶段，而不是等加工图完成后再“补算”。我们可提供组件—支架—基础一体化建模、风雪载荷组合、应力与挠度校核、节点优化和用钢量降本报告，覆盖固定支架、屋顶支架、山地支架及地面大基地。
