SolidWorks动画教程（25）：8个球驱动的永动轮

CAD-SW技巧

2小时前浏览36

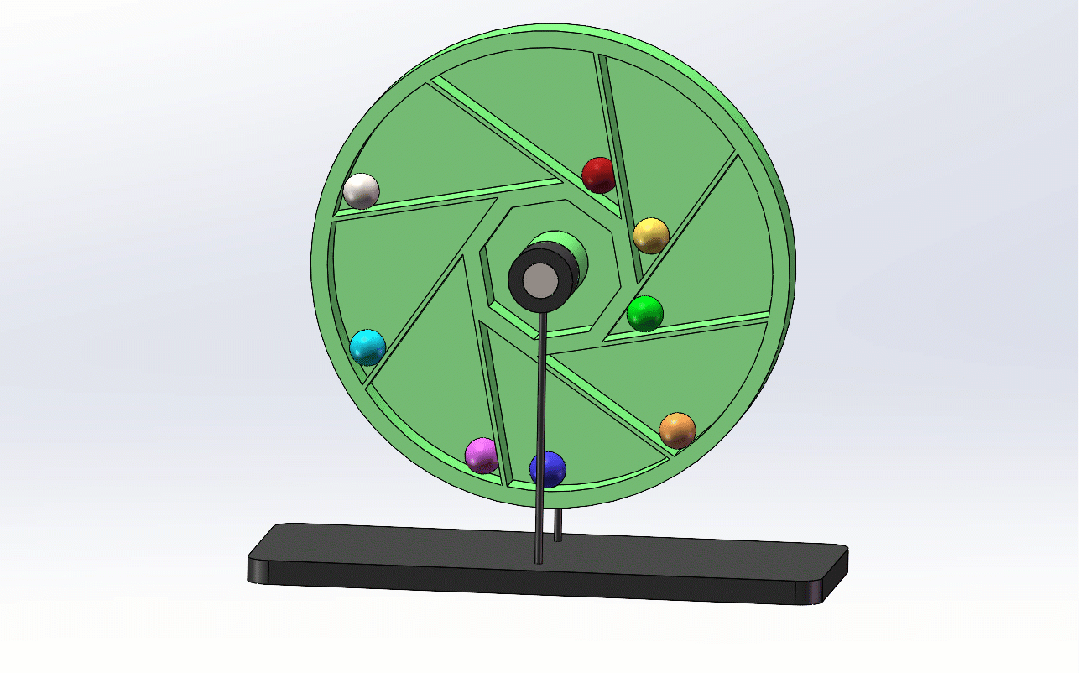

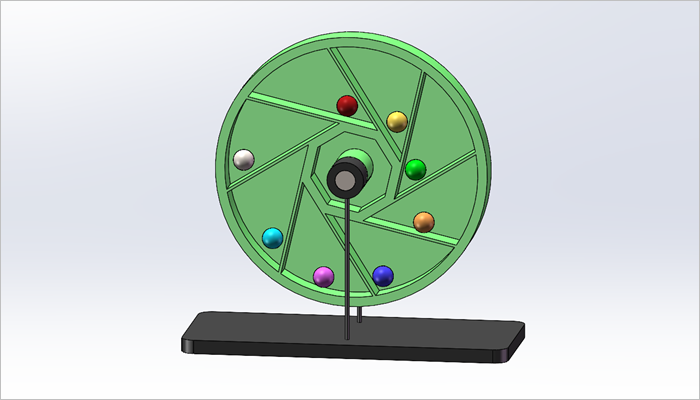

最终结果如下图所示。

方法：

1.新建一个装配体。

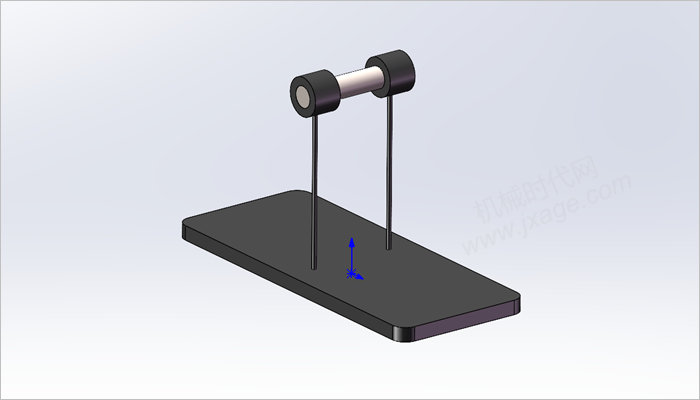

2.插入零件“1.基座”，如下图所示。

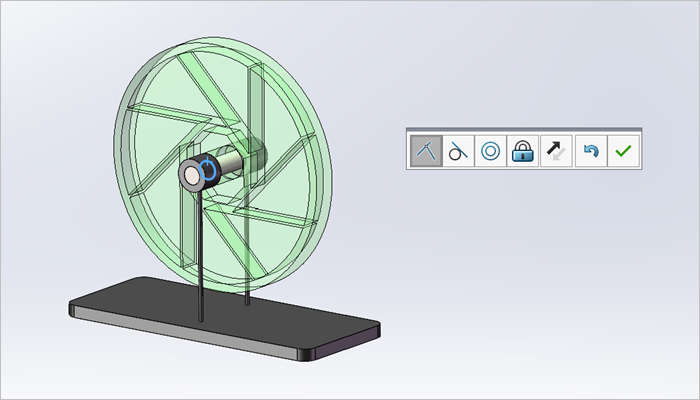

3.插入零件“2.轮”，添加一个重合配合。

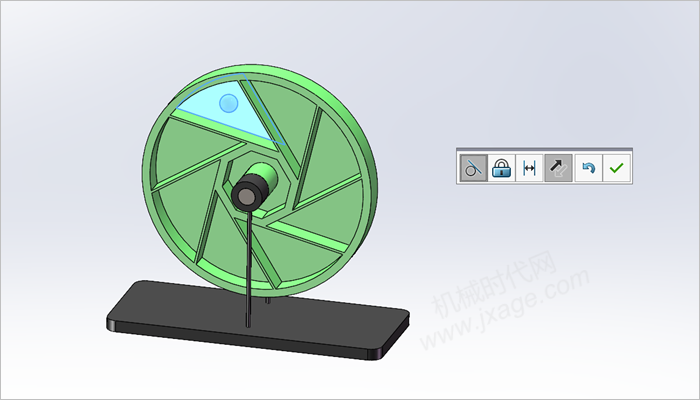

4.插入零件“3.球”，添加一个相切配合。

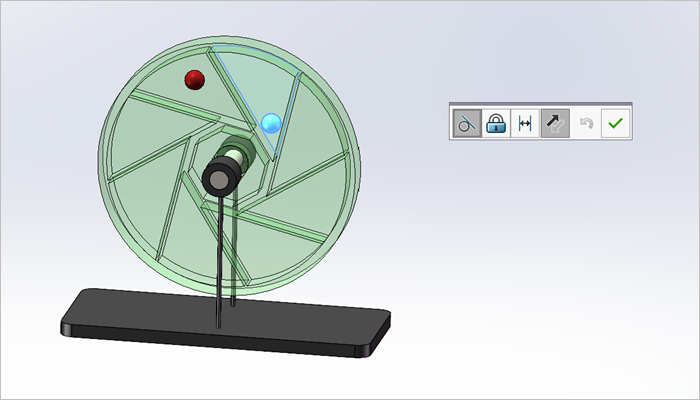

5.再次插入零件“3.球”，添加一个相切配合。

6.插入剩下6个球，均添加相切配合。

7.点击SOLIDWORKS 插件，激活SOLIDWORKS Motion。

8.点击窗口左下角的“运动算例1”。

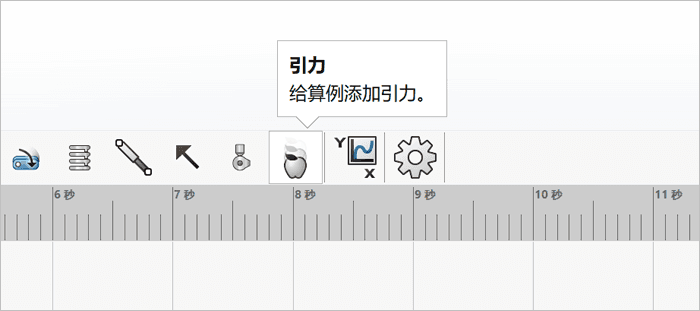

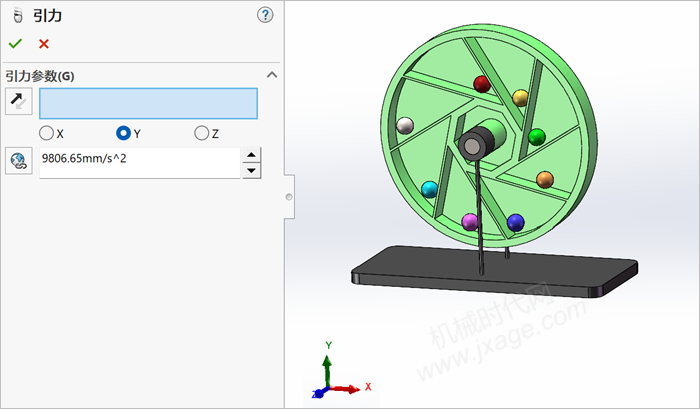

9.添加引力，如下图所示。

引力方向为Y方向，根据需要调整箭头方向。

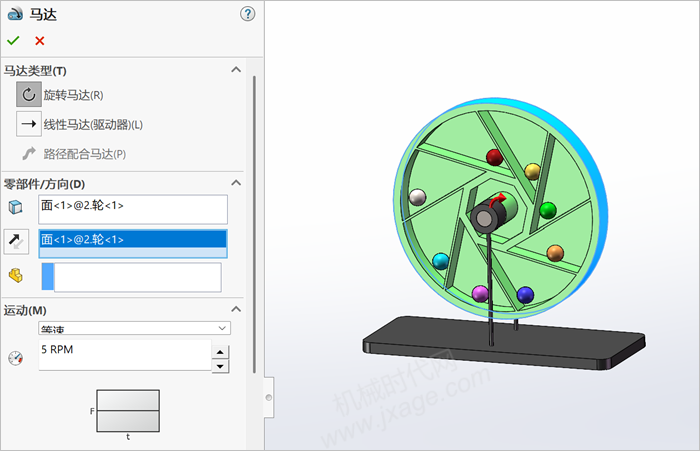

10.点击马达按钮，添加一个马达，如下图所示。

马达类型选择“旋转马达”，选择下图所示的边线，在下拉框中选择“等速”，速度为5 RPM，如下图所示。

11.添加接触。点击“接触”按钮，如下图所示。

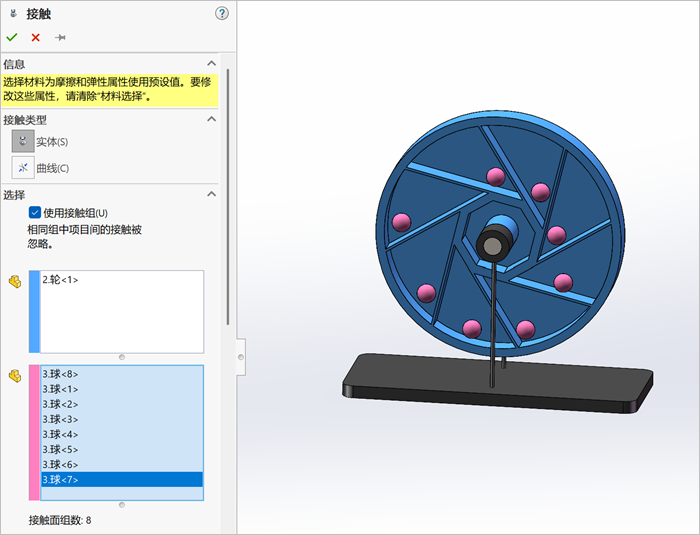

接触类型选择“实体”，勾选“使用接触组”，在2.轮和8个3.球之间设置接触，如下图所示。

12.设置时间为5S，类型选择“Motion 分析”点击下图所示的“计算”按钮，我们可以模型摇摆起来了。

来源：SolidWorks技巧
