高温高压蒸汽管道受温度、内压、自重、支撑约束共同作用,支吊架选型、热膨胀补偿方案直接决定管道应力水平、热位移与设备接口载荷,是压力管道设计的关键环节。结合管道应力仿真案例,对两种典型支撑补偿方案开展对比分析。
案例基础参数
01
设计压力:210bar。
02
工作温度:540℃。
03
管道材质:SA335 P2。
04
保温厚度:100mm。
05
执行规范:ASME B31.1。
方案1:纯吊架支撑方案
管道全部采用吊架进行支撑约束。

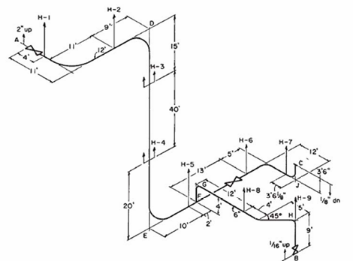

图1 吊架支撑管道布置

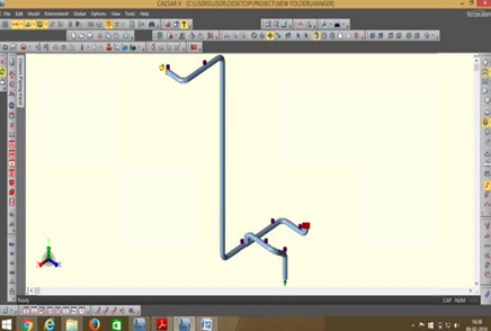

图2 带吊架支撑的管道模型
计算结果
● 最大应力比Code Stress Ratio:31.7%
● 最大计算应力:5262.4 lb/in²
● 满足ASME B31.1规范要求
特点
依靠管系自然柔性吸收热膨胀;系统热位移偏大,需重点校核设备管口载荷。
方案2:膨胀节+约束组合方案
管道配置膨胀节,搭配约束构件共同完成热补偿。

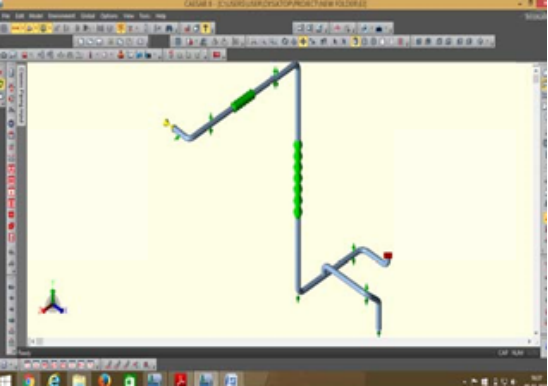

图3 带膨胀节和约束支撑的管道模型
计算结果
● 最大应力比Code Stress Ratio:20.8%
● 最大计算应力:3451.4 lb/in²
● 满足ASME B31.1规范要求
特点
增设膨胀节后管道整体 位移显著降低;分支位置增加约束可进一步降低应力。
核心数据对比
对比项目 | 吊架支撑 | 膨胀节+约束 |
Code Stress Ratio | 31.7% | 20.8% |
ASME B31.1 合规性 | 满足 | 满足 |
工程设计要点
两种方案均可满足规范,膨胀节+约束方案应力、位移控制效果更优
不可盲目增加支撑约束,支撑数量过多会提升管道布置复杂度
高温蒸汽管道设计,需要协调好支撑约束设置与热膨胀补偿,兼顾应力、位移、设备接口载荷三项指标
结语
支吊架与膨胀节选型,深刻影响高温蒸汽管道应力分布与热位移响应。
