LDV激光测振仪ANC测试方案|懿朵科技Optomet解决降噪高频测量痛点

21天前浏览315

懿朵科技作为德国Optomet激光测振仪官方授权代理商,针对主动降噪ANC耳机、车载头枕无感降噪研发痛点,推出激光多普勒测振仪LDV替代传统麦克风声学测试方案,攻克1kHz以上高频声场采集失真难题,支持NVH实测+Abaqus仿真联动校准,覆盖消费电子、汽车、航空高铁声学研发全场景






行业核心痛点

传统麦克风ANC测试固有缺陷



01

高频失效:1kHz及以上频段信号信噪比暴跌,尖锐人声、机舱噪音无法精准采集,降噪深度不足。



02

声场干扰:麦克风、拾音膜产生附加质量,改变耳道/织物原有振动特性,测试数据失真。



03

定位精度低:传感器体积大,无法锁定耳道微小区域,头部偏移直接破坏ANC控制精度。



04

表面适配差:皮肤、内饰织物反射杂波多,测试前需做表面处理,研发效率低。

行业核心瓶颈:无干扰、高保真捕捉人耳局部声振信号



创新测试方案:

Optomet LDV激光测振仪替代麦克风

懿朵科技基于Optomet单点式激光多普勒测振仪搭建全新ANC性能测试体系,标准化两步测试流程:




耳道最优拾音点位标定

利用激光非接触扫描耳道全域宽带噪声振动数据,对比各点位声压信号稳定性,锁定最优拾音区域,为ANC算法调试提供基准振动数据

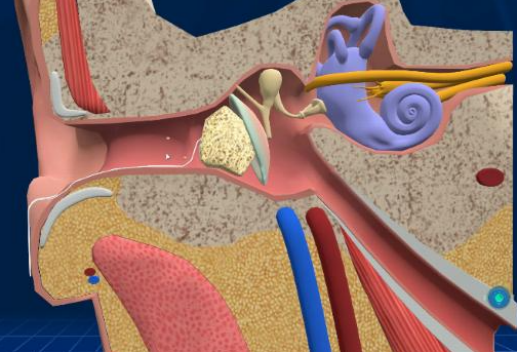

图1 耳道位置


多噪声工况实测验证

覆盖飞机机舱噪声、人声、宽带随机噪声三类真实场景,对比「传统麦克风」「LDV激光测振」两组声压曲线:

  • 全频段降噪均匀,无明显降噪缺口;

  • 1kHz以上高频降噪性能大幅领先传统麦克风方案;

  • 复杂混响环境数据重复性、一致性更强。



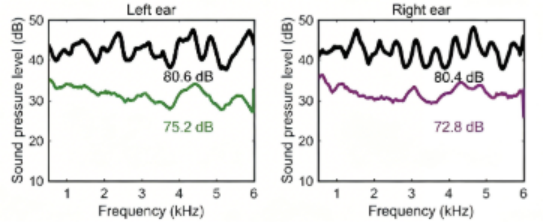

图2 左右耳性能曲线

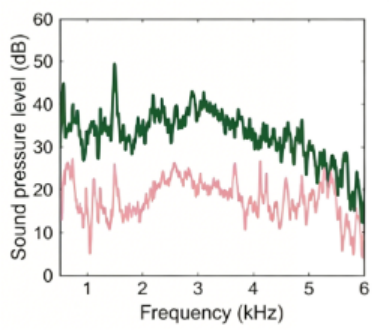

图3 ANC开启与关闭状态下的声压级曲线对比



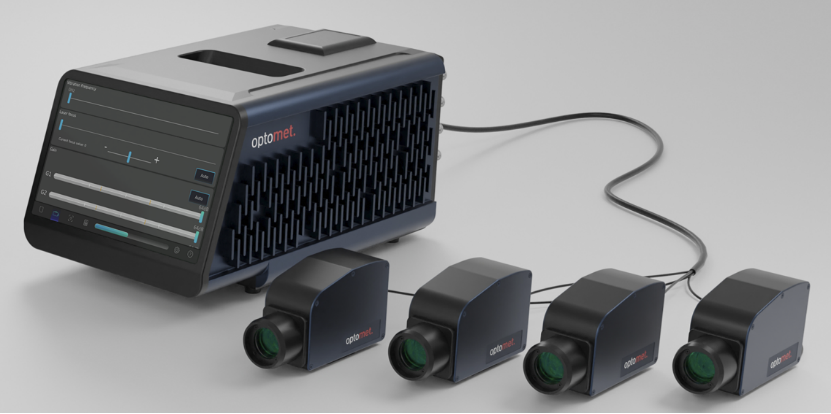

Optomet激光测振仪五大核心优势


非接触式测量,零声场扰动:激光无物理接触,不增加拾音膜、耳道附加质量,完整还原原始声场,适配轻量化声学部件测试。


超宽频+飞米级超高灵敏度:全数字FPGA架构,测量带宽DC~50MHz+,覆盖全声学区间;SMART Single+集成信号发生器、DAQ采集模块,一体化设备。


亚毫米远距离精准定位:配套摄像定位系统,远距离光斑精准锁定耳道、微型振膜等微小测试点位。


1550nm SWIR短波红外激光,复杂表面高信噪比:适配人体皮肤、汽车织物、内饰面料,无需喷涂标记,简化测试预处理流程。


实时数据输出,打通ANC/仿真系统接口:高速实时采集振型、频率、阻尼模态数据,SMART Lab软件开放标准化接口,可直连ANC控制器、Abaqus有限元仿真软件。



懿朵科技配套:

测试-Abaqus仿真联动服务

懿朵科技提供声学NVH正向研发全流程技术支撑,解决仿真模型精度不足问题:

  • Abaqus仿真技术支持:模型搭建、材料参数拟合、声学边界条件专业咨询;

  • 实测数据校准仿真:Optomet全场高保真模态数据导入Abaqus,修正仿真偏差;

  • 研发模式升级:告别「设计-打样-测试-修改」循环,实现仿真预判-激光精准测试-算法优化正向开发,缩短降噪产品迭代周期。



全场景应用覆盖

懿朵科技Optomet LDV ANC测试方案适配全声学降噪赛道:

消费电子:TWS/头戴主动降噪耳机高频性能标定、算法调试。

汽车行业:座椅头枕嵌入式ANC、车内分区降噪、整车NVH测试。

航空/轨道交通:飞机座舱、高铁座椅无感局部降噪系统研发。

声学实验室:扬声器振膜、人体声场模拟、结构振动模态分析。

相较麦克风方案核心优势:高频降噪上限更高、传感器布局无布线、局部声场精准可控



懿朵科技官方代理一站式服务


作为德国Optomet中国官方授权代理商,懿朵科技提供全链条配套服务:

  • 定制化测量方案:针对耳机、车载、航空降噪场景定制专属LDV测试方案,技术快速响应;

  • 免费样机演示+现货供应:可预约现场实测对比激光与麦克风测试差异,核心测振模块常备现货;

  • 全流程专家支持:声学NVH工程师一对一跟进测试规划、设备调试、数据解读、仿真联动。
