还不知道电源测试哪些参数的，看这里！

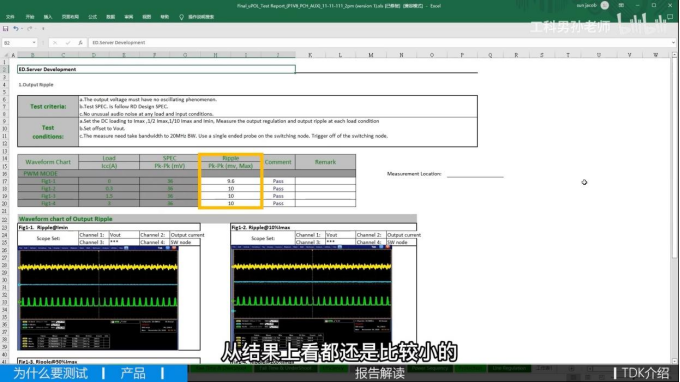

1、输出纹波output Ripple

不同负载率下的纹波表

波形图（纹波、电流波形、开关波形…）

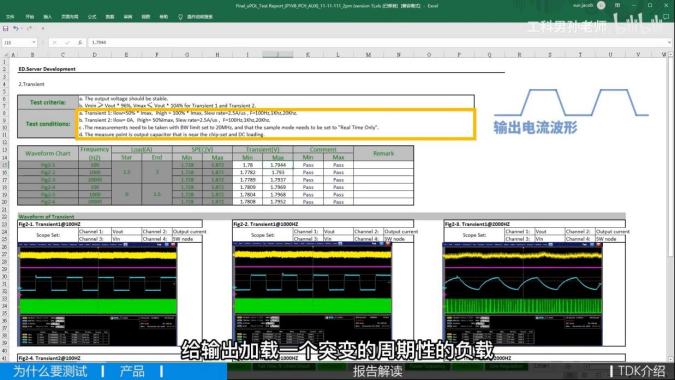

2、动态响应Transient

挂上一个突变的周期性负载，测试电源应对负载突变的能力

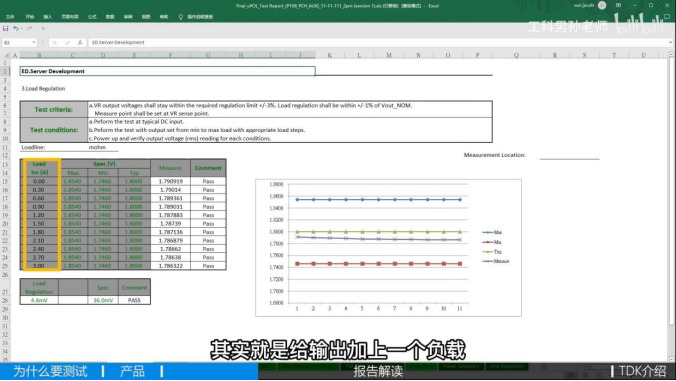

3、负载调整率Load Regulation

挂上不同的稳定负载，万用表测试输出电压的稳定性

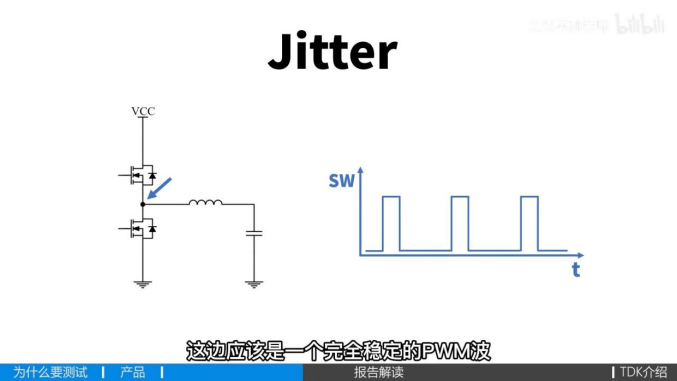

4、相位抖动Phase Jitter

Jitter小一些比较好，比较稳定。但是跟Transient有一定矛盾，需要在两者之间取平衡点。

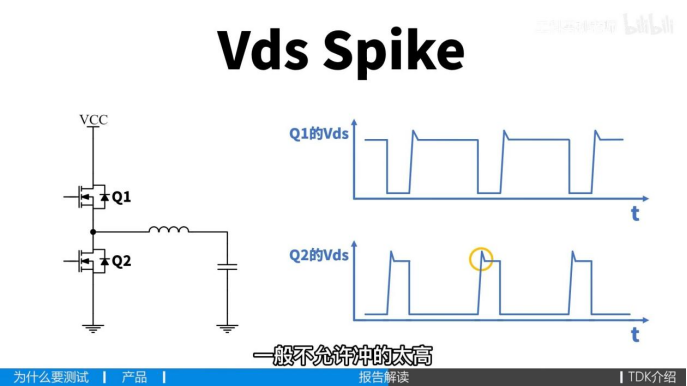

5、MOS Vds Spike

谨防过冲造成MOS损坏

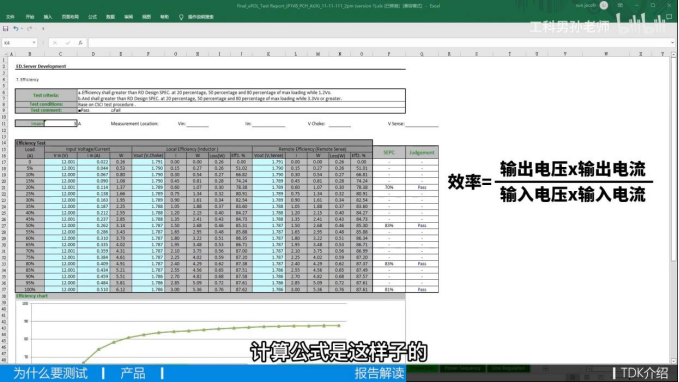

6、效率 Efficiency

不同负载下，效率的不同

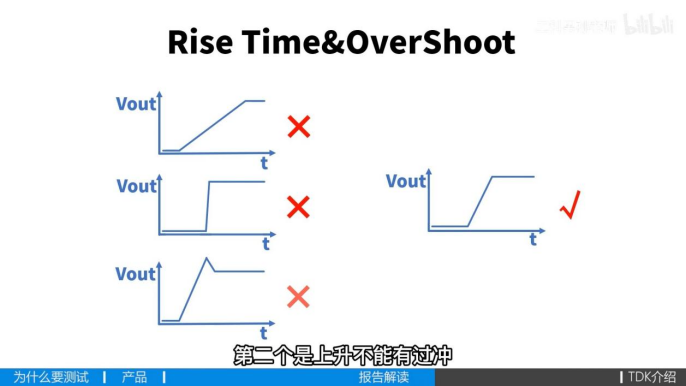

7、Rise Time & OverShoot

开关上升波形不能过快、过慢或者回沟，保持上升下降沿的单调性

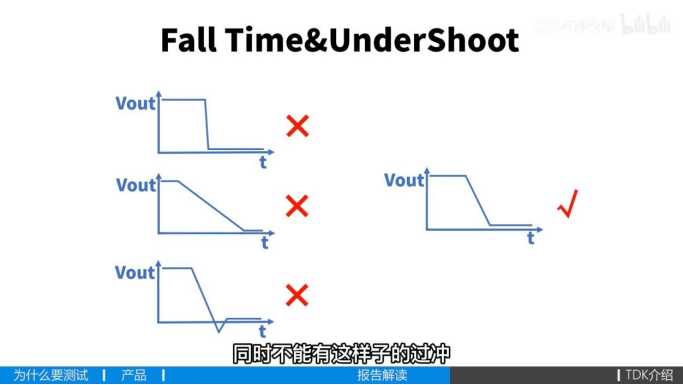

8、Fall Time & UnderShoot

开关下降波形不能过快、过慢或者回沟，保持上升下降沿的单调性

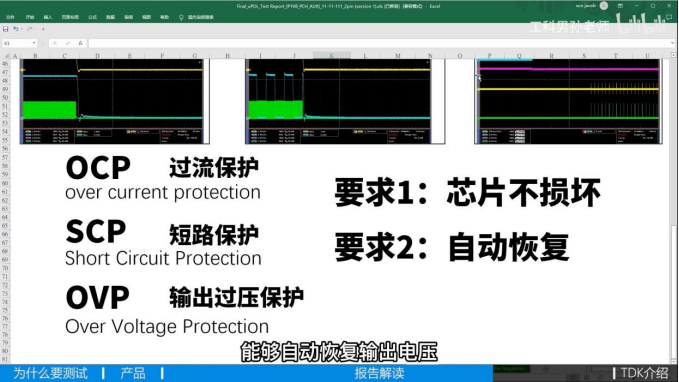

9、保护能力Protection

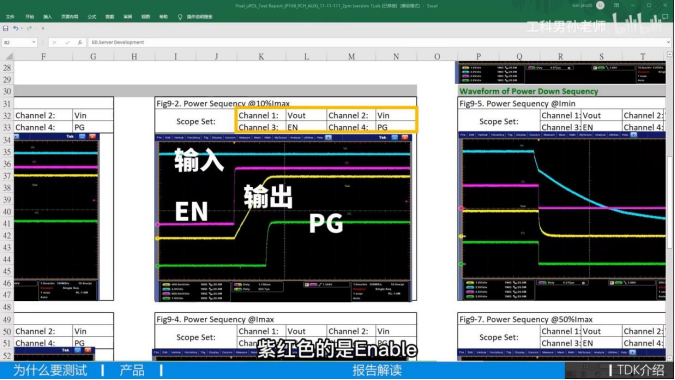

10、电源时序Power Sequency

上下电时序，PG=PowerGood

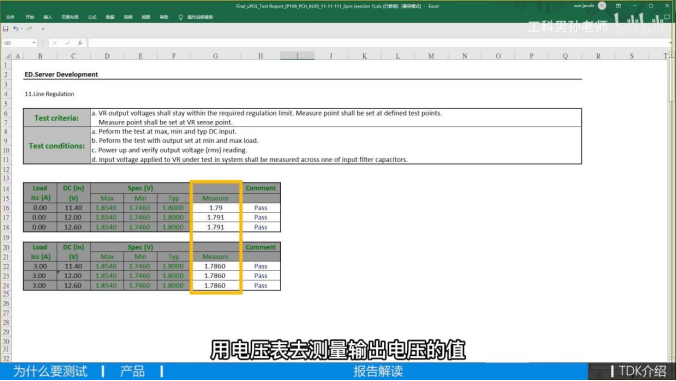

11、线性调整率Line Regulation

输入电压变化时，对应输出电压的变化情况
