CST MWS Studio SI&PI联合仿真：传输线/电容封装/通孔/DDR全场景精准建模教学

本课适合哪些人学习：

课程适合的人群：

1.实战派工程师：从事PCB与系统级信号完整性仿真工作。

2.学院派预备役：理工科背景，拥有电磁学理论基础与软件操作能力。

3.技能进阶者：已掌握CST软件基础操作，寻求能力提升。

你会得到什么：

结合课程内容，最终可以完成如下的能力建设：

1. 您将系统掌握在CST中对传输线（带状线/微带线/蛇形线） 、AC耦合电容封装布局、差分通孔进行精准三维建模的方法，并学会将仿真数据转化为量化的设计约束；

2. 以DDR时钟走线（基础）为例，并聚焦于时域求解器最常用的六面体网格，从基本原理出发，让你彻底理解：网格剖分不是在“猜参数”，而是在“精度”与“速度”之间进行科学的、可控的权衡；

3. 系统梳理SI/PI联合仿真的合理实现路径，通过手把手的案例演示，带您从无到有构建协同仿真流程，最终帮助您建立起一套能够应对实际设计挑战、清晰且可复用的高级仿真方法，彻底解决DDR设计中的时序、噪声和可靠性问题。

课程介绍：

CST微波工作室是达索公司旗下的专业级三维全波电磁仿真软件，被全球顶尖研发部门广泛采用，是分析高频器件、解决信号/电源完整性和电磁兼容问题的行业标准工具。本课程专为希望深入提高仿真能力的工程师而设计，核心思想在于超越软件操作，掌握解决复杂工程问题的底层思维：

1. 精准建模基础：学习从零开始手动创建参数化三维模型，这是进行定制化分析和优化的根本；

2. 网格剖分核心：深入讲解时域求解器的网格划分原理，灵活掌握如何通过全局设置与局部加密策略，在仿真精度与计算效率间取得最佳平衡；

3. 系统级仿真思维：重点演练信号与电源完整性的协同仿真，利用软件独有的瞬态场路协同技术，解决高速设计中最棘手的系统级干扰问题。

本课程最终价值：助力您从被动执行仿真任务的工程师，转变为能主动运用仿真驱动设计的专家。您将学会在项目初期就规划仿真策略，通过精准的建模和高效率的仿真计算，提前洞察并化解设计风险。这不仅会显著提升您在高速、高密度电路设计领域的核心竞争力，更是推动团队实现 “设计即正确” 、大幅缩短研发周期、降低试错成本的根本保障。

一、为什么要购买这门课程

1、本课程的核心优势让用户跳出工具操作层面，直击仿真底层思维 。 讲解网格剖分的 "精度 - 速度" 科学权衡逻辑，让用户从 "猜参数" 到 "控结果"。另以 DDR 时钟走线、LPDDR4 数据总线为实战案例，手把手演示从三维建模到联合仿真的全流程，所有方法可直接复用至实际项目。

2、全场景建模覆盖：解决高频高速设计核心难点。系统掌握传输线（带状线 / 微带线 / 蛇形线）、AC 耦合电容封装、差分换层孔等关键结构的精准三维建模，覆盖 PCB 设计核心场景。教用户将仿真数据转化为量化设计约束，实现 "仿真 - 设计" 闭环，彻底解决时序偏差、电源噪声、可靠性等高频问题

3、SI/PI 联合仿真攻克系统级干扰痛点。依托 CST 独有的瞬态场路协同技术，梳理科学的联合仿真实现路径，解决高速设计中最棘手的系统级干扰问题。从无到有构建协同仿真流程，建立清晰可复用的高级仿真方法，适配高密度、高频电路设计需求

4、行业标准工具   资深导师：品质双重保障。聚焦达索旗下 CST 微波工作室（全球顶尖研发部门标配，信号 / 电源完整性分析行业标准工具）仿真秀优秀讲师，"一只豌豆象" 深耕仿真领域，以 实战思维，拆解复杂工程问题。

5、高价值能力跃迁：从 "执行者" 到 "设计驱动者"。帮助用户思维升级：学会在项目初期规划仿真策略，提前洞察并化解设计风险，推动团队实现 "设计即正确"。此外，可以显著缩短研发周期、降低试错成本，提升个人在高速高密度电路设计领域的核心竞争力，助力职业晋升。

6、本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工业和信息化部教育与考试中心颁发的——工程仿真技术（CAE分析职业能力等级评价证书）。

二、课程大纲及主要内容

本课程聚焦达索 CST 微波工作室这一行业标准电磁仿真软件，面向 PCB 与系统级仿真工程师、理工科学习者及 CST 基础技能进阶者，从传输线（带状线 / 微带线 / 蛇形线）、AC 耦合电容封装、差分换层孔的精准三维建模入手，深入解析时域求解器六面体网格剖分的底层原理与 “精度 - 速度” 权衡策略，再通过 LPDDR4 数据总线实战案例，手把手搭建 SI/PI 联合仿真流程，教会学员将仿真数据转化为量化设计约束，建立可复用的高级仿真方法，助力解决 DDR 设计中的时序、噪声和可靠性问题，实现从 “仿真执行者” 到 “主动驱动设计的专家” 的能力跃迁。CST MWS Studio 信号和电源完整性仿真课程大纲如下：

第 1 讲：课程介绍

（1）课程定位、适用人群、学习目标与核心价值框架；

（2）CST 微波工作室软件的行业应用场景及优势说明。

第 2 讲：传输线的三维建模

（1）带状线、微带线、蛇形线等关键传输线的参数化三维建模方法

（2）从零开始手动创建定制化模型的步骤。

第 3 讲：AC 耦合电容封装和差分换层孔的三维建模

（1）AC 耦合电容封装布局的精准建模技巧；

（2）差分换层孔的三维建模规范、注意事项及实操要点。

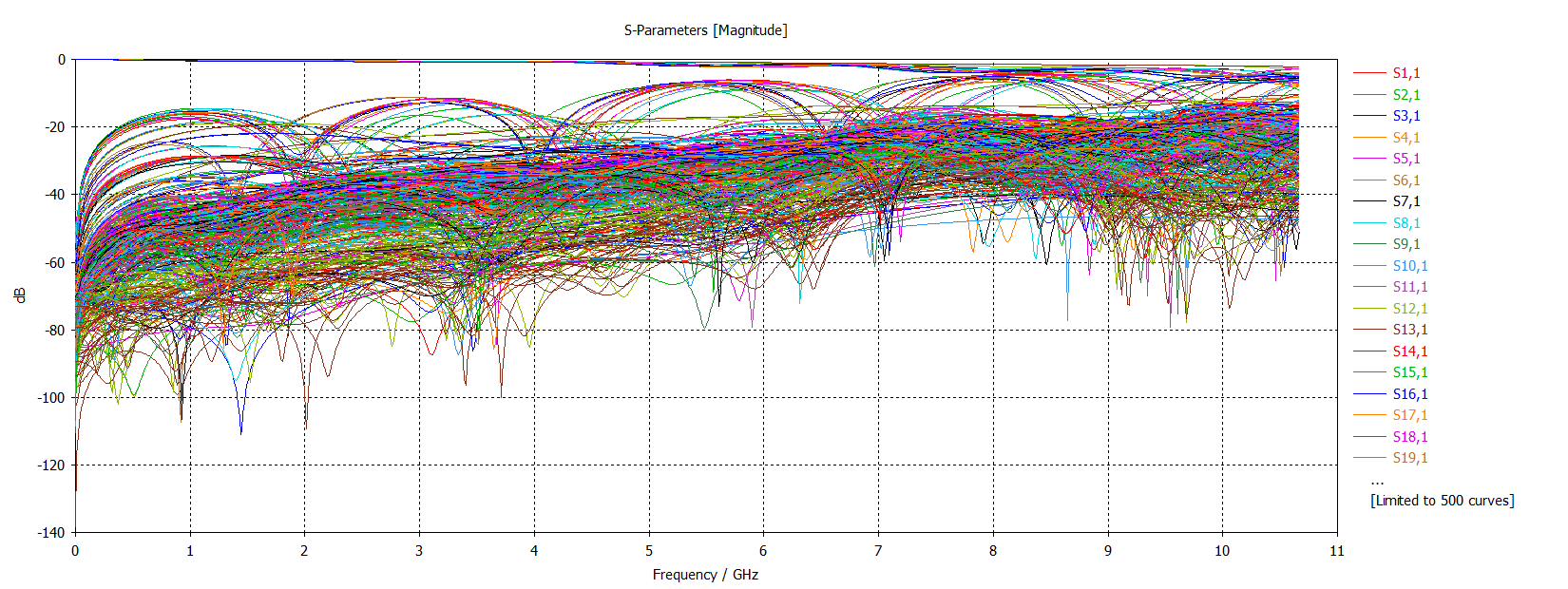

第 4 讲：预仿真信号链路的创建和分析；

（1）预仿真信号链路的完整搭建流程；

（2）仿真数据的初步分析方法与解读逻辑，为后续设计优化提供依据。

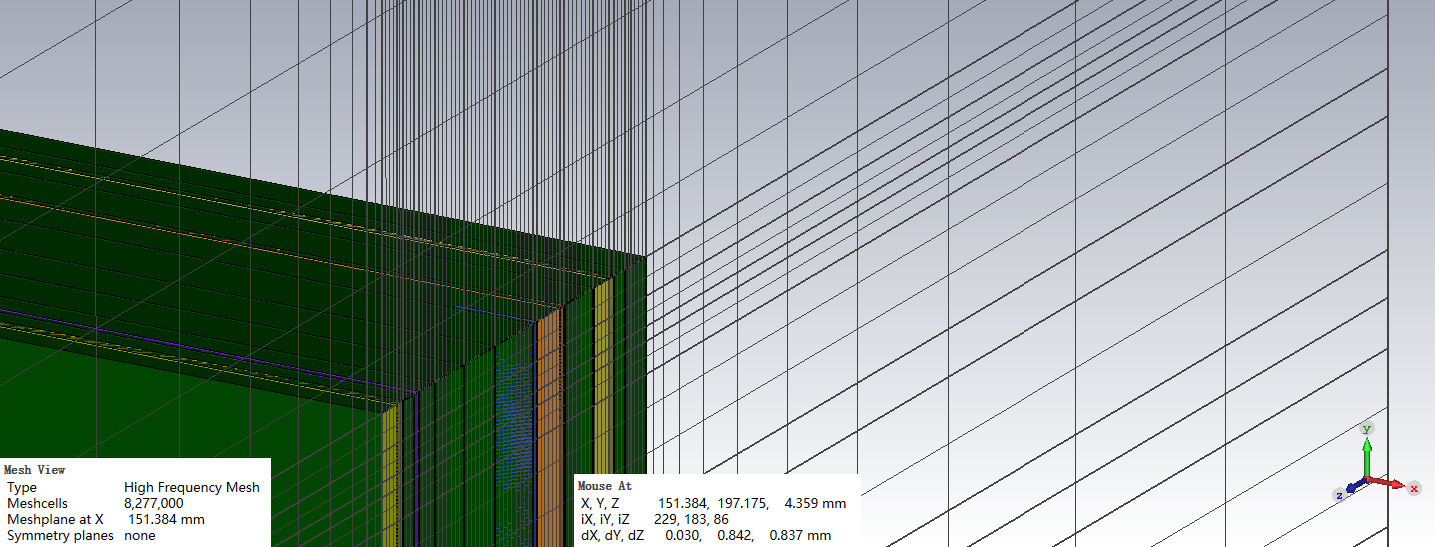

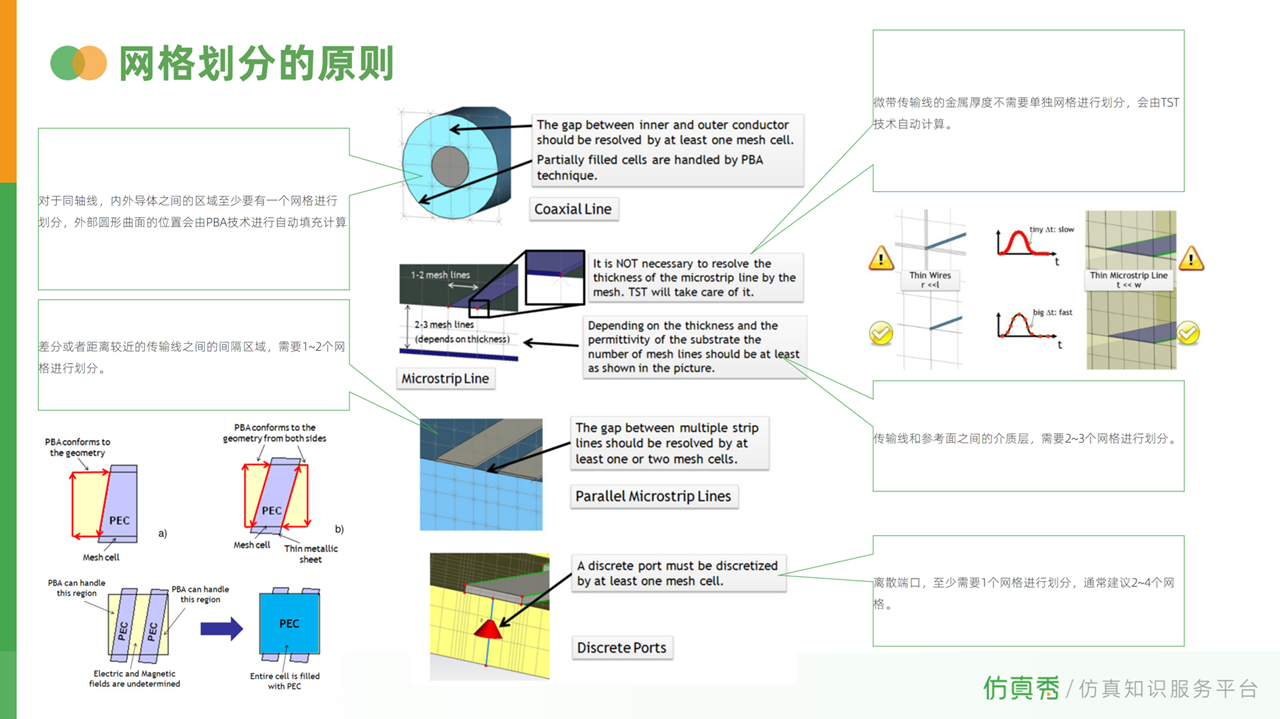

第 5 讲：时域求解器的网格剖分技术及举例；

（1）时域求解器网格划分的底层原理；

（2）全局设置与局部加密的优化策略；

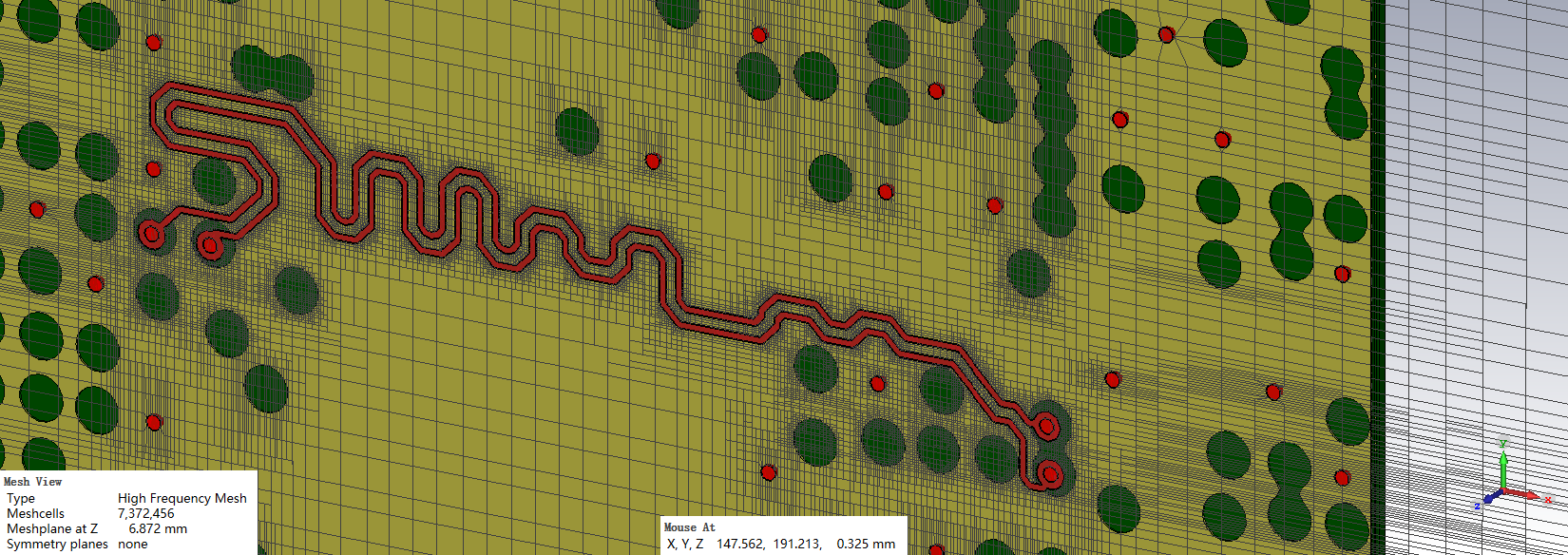

（3）以 DDR 时钟走线为案例，讲解网格剖分在精度与速度间的科学权衡方法。

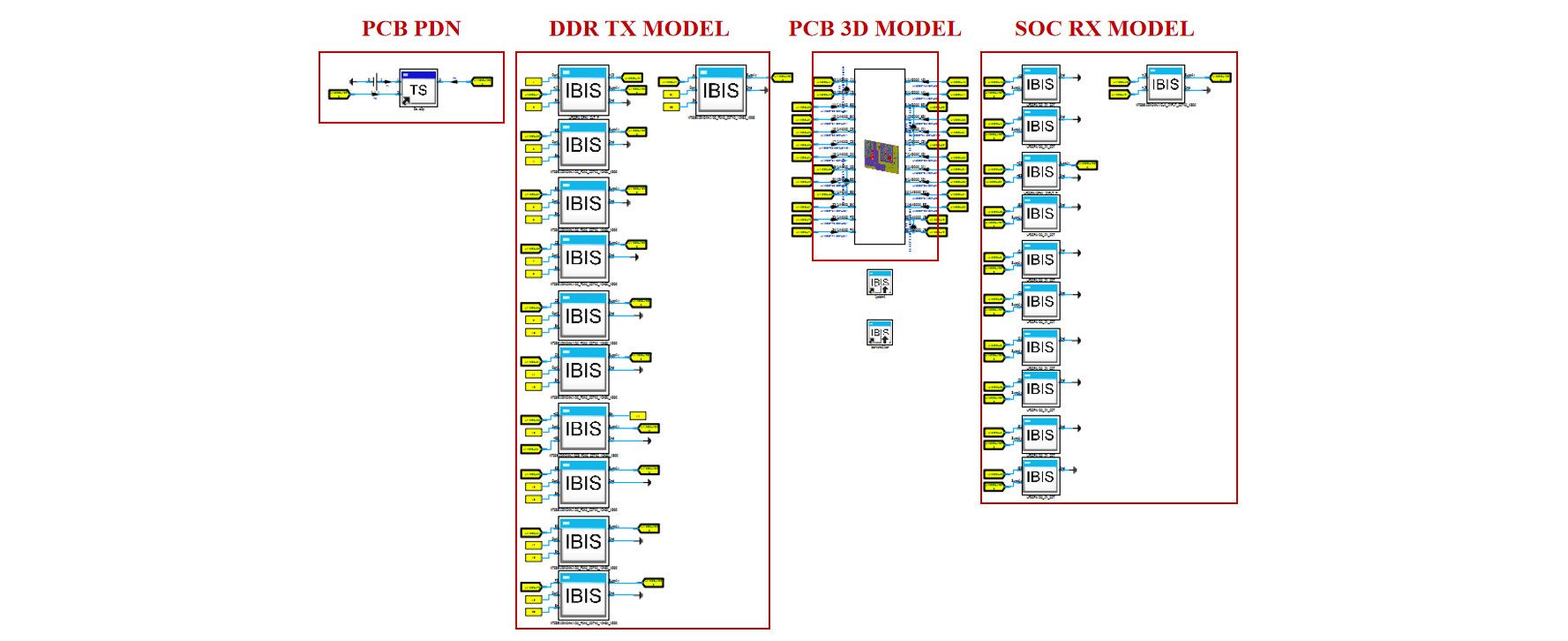

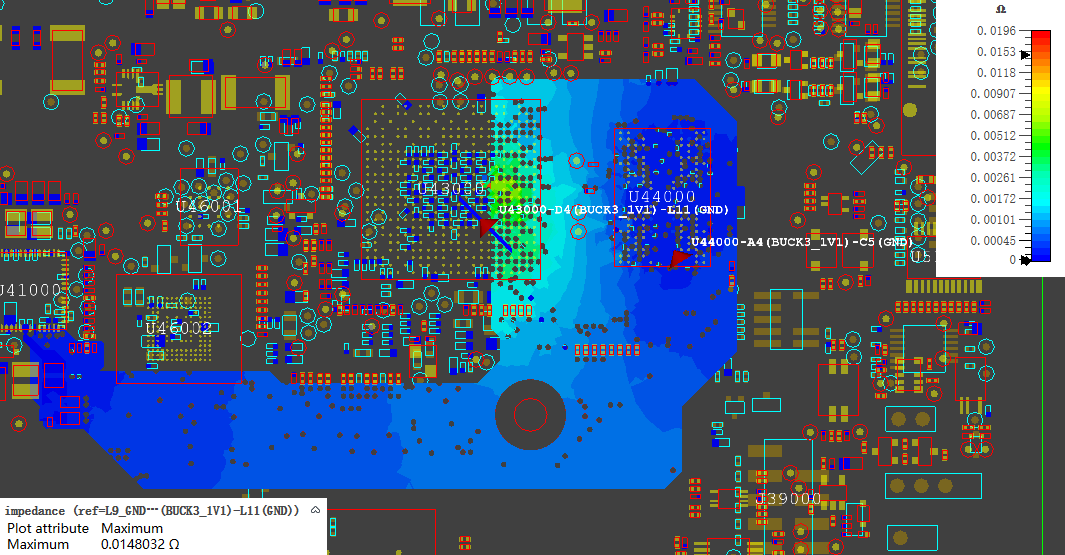

第 6 讲：LPDDR4 数据总线 SI&PI 联合仿真；

（1）SI/PI 联合仿真的合理实现路径；

（2）CST 瞬态场路协同技术的应用；

（3）从无到有构建协同仿真流程，解决 DDR 设计中的时序、噪声和可靠性问题。

第 7 讲：以太网串行链路的建模仿真；

第 8 讲：差分串行长链路的TDR仿真；

（1）全局设置与局部加密的深入应用举例；

（2）六面体网格与八叉树网格技术的终极对比；

（3）分别以Ethernet、MIPI、USB走线为例，详细阐述时域网格剖分技术的科学使用方法。
