90%的Maxwell教程不讲（上）：一字型IPM的Q轴凹槽，怎样做成全参数化模型？
写在前面
上一篇完成了一字型IPM定子、转子铁芯和绕组的基础建模。本篇继续解决转子上一个很容易被忽略、却会明显影响气隙磁场的问题：Q轴凹槽应该为什么开、开在哪里，以及怎样把它做成真正可扫描的全参数化结构。
本文不把某个固定尺寸包装成通用答案。Q轴凹槽的收益与槽极配合、气隙、磁钢尺寸、磁桥厚度和运行工况有关。历史项目曾出现齿槽转矩下降约60%的结果；本文80mm外径、10极样机后续优化得到的实际改善为37.38%。真正可复用的是建模和验证方法，而不是直接照抄尺寸或降幅。
一、先搞懂：Q轴凹槽到底在干嘛
新手做一字型IPM转子，开好磁钢槽、把磁钢塞进去就觉得完事了，根本没想过两磁极中间那个异形凹槽是干啥的。说白了，这个不起眼的小槽，是降低齿槽转矩和转矩脉动性价比最高的一招，没有之一。
核心原理就一句：它调制气隙磁导，让气隙磁密更接近正弦。
IPM的气隙磁密本来就不是正弦，而是接近方波、谐波含量丰富的波形，里面裹着大量5、7、11次谐波，这些谐波正是齿槽转矩、转矩脉动和电磁噪声的来源。在Q轴（两磁极正中间）开一个大小合适的凹槽，等于在对应位置改变了气隙长度，把特定次数的谐波抵消掉，磁密波形就平滑下来了。
说人话：原来磁密是方波，谐波多，电机转起来抖、噪音大；开对凹槽，相当于把方波"削"成接近正弦，谐波少了，电机自然转得稳、声音小。
从电磁机理看，Q轴凹槽可能带来以下6类收益。本文章已经直接验证的是平均转矩、转矩脉动、齿槽转矩和反电动势谐波畸变率；转子损耗、温升、弱磁和NVH仍需要专门仿真或试验确认：
1. 可能改变转子表面涡流路径，降低局部损耗
变频器供电、高速运行时，转子表面会感应出大量沿表面闭合的涡流，这是转子发热的一大来源。凹槽会改变局部涡流回路和路径长度，理论上可能降低部分转子表面涡流损耗。但降幅与转速、材料、叠片及谐波频率有关，必须通过转子损耗和温升仿真确认，不能只凭几何变化直接下结论。
2. 阻断Q轴极间漏磁，把有效转矩抢回来
Q轴区域本来就有条沿转子表面极间短路的漏磁通路，这部分磁通根本不和定子绕组交链，纯属浪费。开合适深度的凹槽有助于抑制这条漏磁通路，逼着更多磁通穿过气隙去和定子交链，有效气隙磁通增加，永磁转矩分量随之提升；同时涡流小了，涡流制动转矩也跟着降。一升一降，净输出转矩实打实地提上去了。
3. 大幅压低齿槽转矩和负载转矩脉动
一方面凹槽调制气隙磁导，抵消磁密的低次谐波，齿槽转矩能降50%以上。我手头项目里开对凹槽，齿槽转矩从28mNm掉到11mNm，直接砍掉60%多。另一方面它对Q轴磁阻转矩的空间分布做调制，平滑磁阻转矩的空间导数，削弱和定子齿对应的阶次分量，负载下的转矩脉动同样能降60%以上，电机跑起来顺得多。
4. 优化反电动势波形，压低THD
磁密更接近正弦，以我手头的项目为例，反电动势的5、7、11次谐波大幅回落，THD能从5%~6%压到2%上下。控制精度高一点，铜损铁损小一点，效率还能再抠出一点。
5. 调节凸极率，给弱磁扩速留出余量
凹槽直接动Q轴磁阻，进而影响Lq和凸极率（Lq/Ld）。调凹槽深度就能重新配比磁阻转矩和永磁转矩，把功率因数提上去，同时改善高速弱磁扩速能力。做高速驱动电机，这点很关键。
6. 有望改善NVH，但需要力波与结构响应验证
磁密径向分量被平滑后，低阶径向力波幅值明显下去，电磁振动和噪声都被摁住；再通过调凹槽的角度和位置，挪动力波的空间阶次，绕开机壳和端盖的固有频率，避免共振。
顺带提一句，凹槽还多了点外表面积，转子表面和气隙之间的对流换热条件好了些，对降整体温升有点辅助作用，算意外之喜。
一个绕不开的约束：电磁和机械在打架
凹槽深度不是越深越好。越深，漏磁阻断越狠、齿槽转矩越低，但凹槽底部到磁钢槽之间的磁桥剩余厚度也越薄，高速旋转时离心应力会窜上去，磁桥太薄，转子有飞裂的风险。
工程上正经的做法是：先用Maxwell做参数化扫描，看凹槽深度对转矩、齿槽转矩、损耗的影响；再把模型导进Workbench做静力学分析，看不同磁桥厚度对应的离心应力；联合优化，找到满足许用应力（一般取屈服强度的1/3到1/2当安全系数）的最薄磁桥厚度，在这个机械约束下挑最优的凹槽深度。只盯着电磁性能、不管机械强度，是新手最常犯的错。在不少场景里，先把Q轴凹槽尺寸调对，性价比比盲目斜极、改磁钢角度更高；槽型和磁钢分段往往是组合着用，不是互相替代。

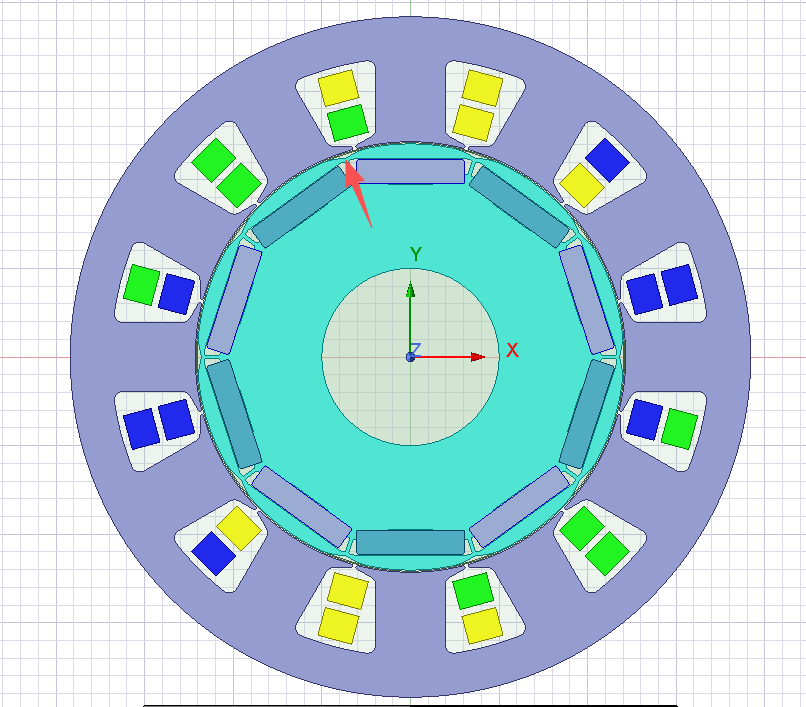

*（图1 ：10极一字型IPM转子整体图，红色箭头指向两磁极中间的Q轴凹槽位置）*

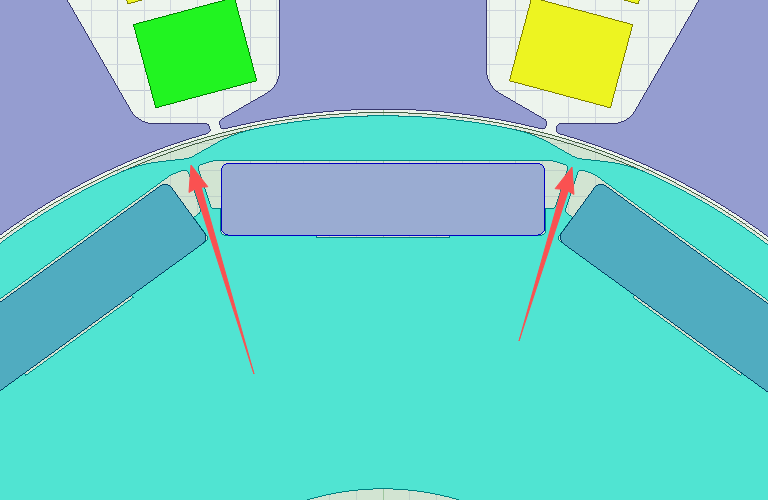

*（图2 ：Q轴凹槽局部放大，可见异形圆角槽的入口大圆角 R1 与底部形状）*
二、转子与Q轴凹槽参数化建模（完整流程）
基础篇已经把定转子铁芯、绕组和转子 PMCore 搭好了（Step 1-10）。这一篇接着做转子精修：用辅助槽挖出磁钢槽、做出 Q 轴凹槽、装好磁钢，最终拿到一个能跑参数扫描的全参数化模型。下面每一步都配了操作截图，照着做就行。
前置准备：01_one_Shape_IPM_Rotor 自定义原语
这一步基础篇没写，但本篇要用它生成辅助槽，必须先装好。把 `01_one_Shape_IPM_Rotor.py` 复 制到以下任意路径（没有就新建）：
`F:/Program Files/AnsysEM24R1/AnsysEM/v241/Win64/syslib/UserDefinedPrimitives`

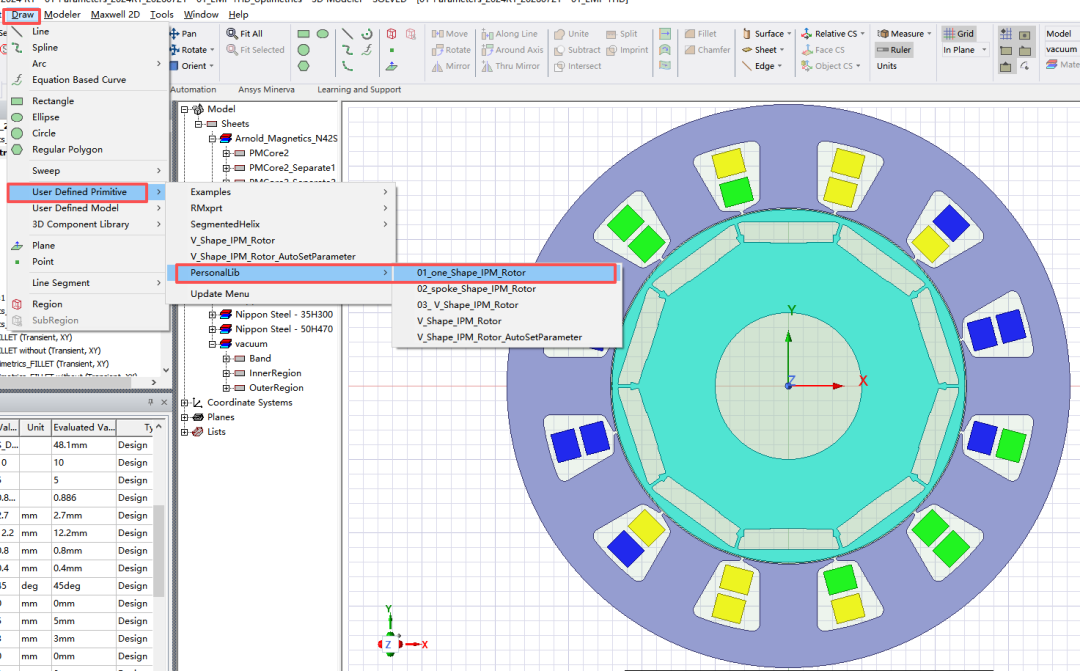

首次安装后，执行 Draw → User Defined Primitives → Update Menu 更新菜单。之后就能在 Draw → User Defined Primitives → (PersonalLib) → 01_one_Shape_IPM_Rotor 找到它。
第一步：插入辅助槽（01_one_Shape_IPM_Rotor）

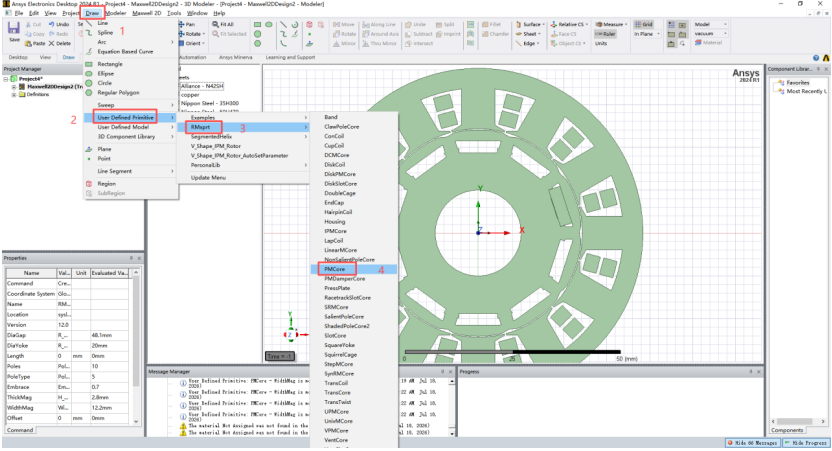

操作路径：Draw → User Defined Primitive → 01_one_Shape_IPM_Rotor，按图中填入对应变量参数。辅助槽是磁钢槽和 Q 轴凹槽的毛坯，它的轮廓决定了后面凹槽的初始形状。
*（图3 ）*

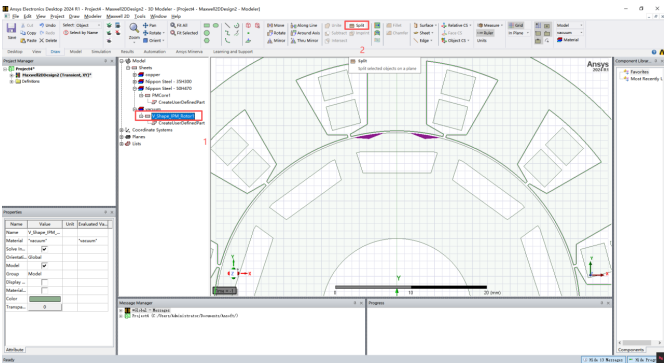

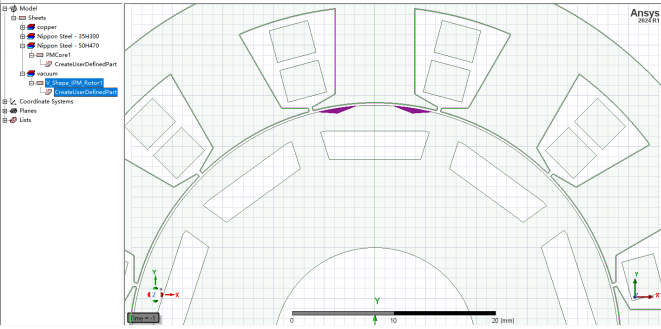

第二步：输入参数并 Split 切割辅助槽
先在参数窗口按图输入辅助槽的变量（半径、角度、厚度等），确认生成。然后选中辅助槽，点 Modeler → Boolean → Split，沿 X 轴切割，只保留右半部分单个磁钢槽轮廓。
*（图4）*
*（图5）*

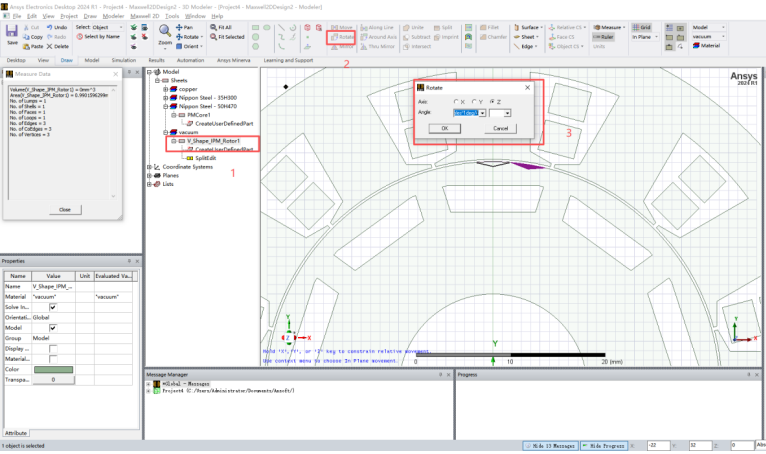

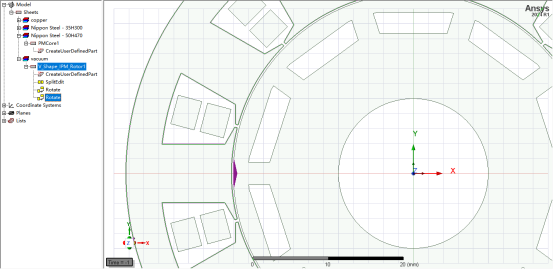

第三步：两次 Rotate 旋转辅助槽

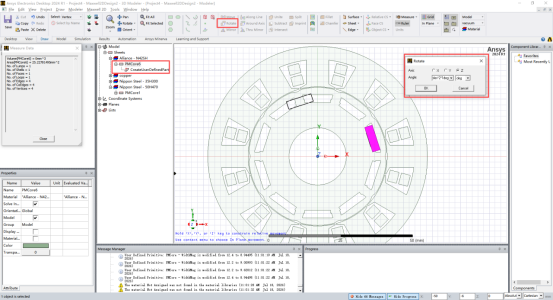

选中切割后的半片辅助槽，点 Modeler → Rotate，绕 Z 轴旋转 360/Poles/2*1deg，对准一个极位置。一字型磁钢不用额外转，这里直接到下一步。
*（图6，图7）*

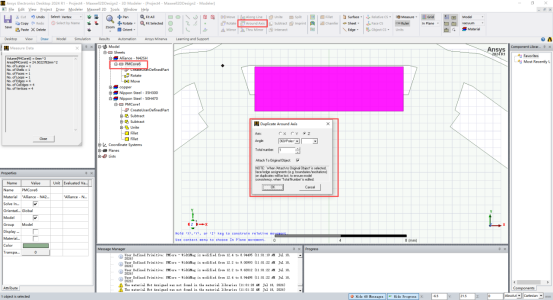

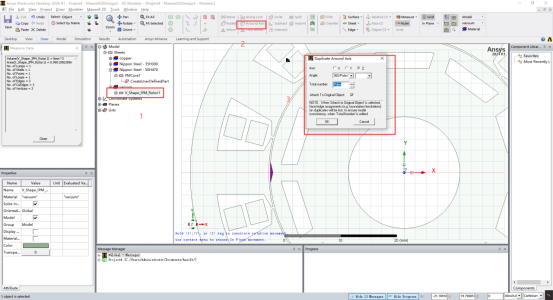

第四步：Around Axis 阵列 + 第一层 Subtract
选中旋转好的单个辅助槽，点 Modeler → Array → Around Axis，旋转角度 360/Poles*1deg，Total Number 先填 1 确认，再改成 Poles（直接填变量会报错，这是 Maxwell 的老毛病）。

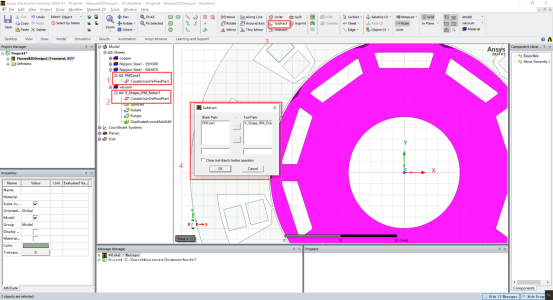

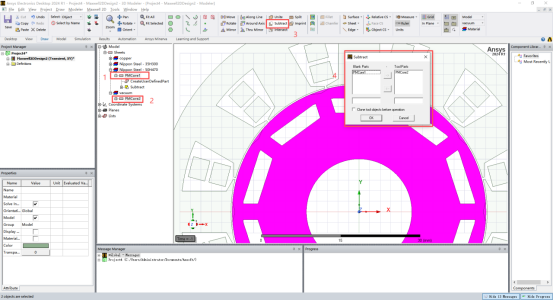

然后挖第一层磁钢槽：先 Ctrl+C/V 复 制一份转子备份；选中转子和所有阵列好的辅助槽，Modeler → Boolean → Subtract，Blank 选转子、Tool 选辅助槽，不勾 Clone tool objects。
*（图8，图9）*

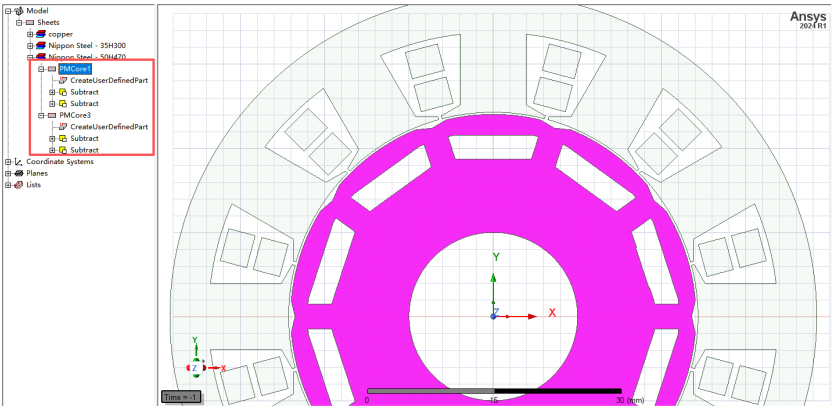

第五步：建 PMCore 辅助模型，挖第二层槽
再插一次 PMCore 辅助模型（参数和转子一致），选中它和转子做 Subtract，挖出第二层磁钢槽，和第一层形成阶梯空气层，压低漏磁。
*（图10，图11）*
第六步：复 制转子、建 PMCore5、做凹槽雏形

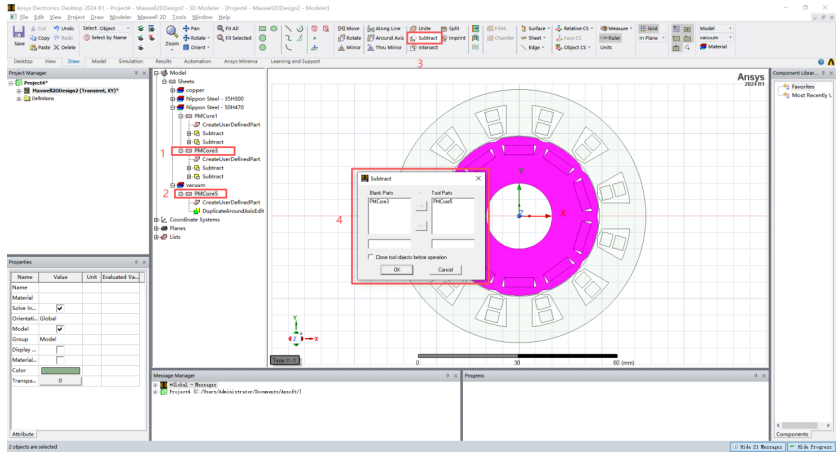

选中挖完第一层槽的转子，Ctrl+C/V 复 制一个新转子备用。再建一个 PMCore5 辅助模型（参数同转子但含凹槽特征），对它做 Around Axis 阵列（360/Poles*1deg，Total Number 先 1 后 Poles）。然后选中前面复 制的转子 PMCore3 和 PMCore5 做 Subtract，得到带凹槽雏形的转子。
*（图12）*

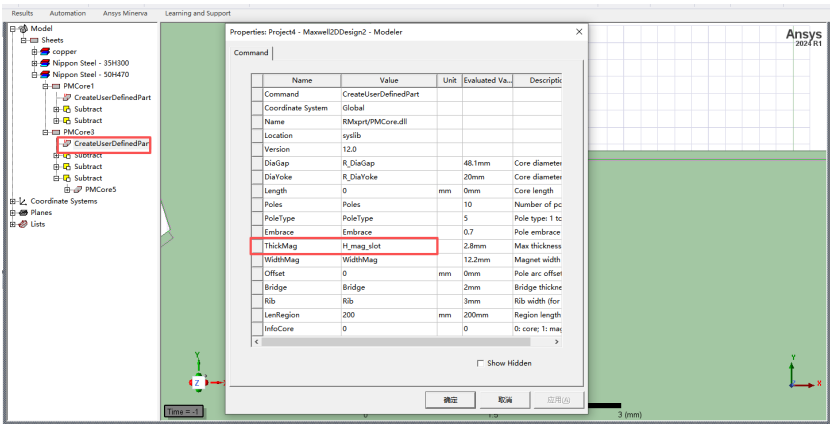

第七步：改 ThickMag 控制凹槽深度
选中 PMCore3，把 ThickMag 从 H_mag_slot 改成 H_mag_slot - Mag_Lim_Slot_H。这一步是凹槽深度参数化的核心：改一个变量，凹槽切入
深度就自动变，不用重画。
*（图13，图14）*

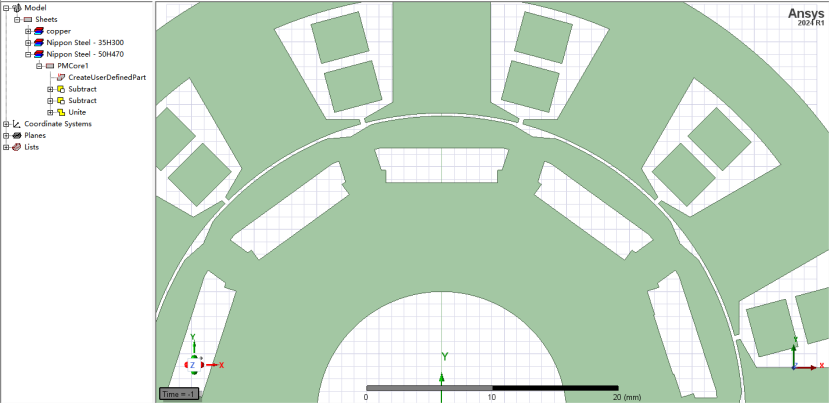

第八步：Unit 合并，Fillet 倒角做出 Q 轴凹槽
先选中 PMCore1 和 PMCore3 用 Unit 命令合并成一个整体（不然后面倒角选不中边）。
*（图15）*

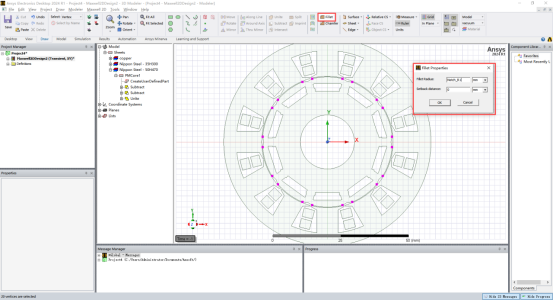

然后用 Fillet 倒角做出 Q 轴凹槽：选中转子外圆 Q 轴位置的点，Fillet Radius 填 Notch_R1 做入口大圆角；再选中凹槽底部点，Fillet Radius 填 Notch_R2 做底部圆角（默认 0mm 即尖角）。
*（图16）*

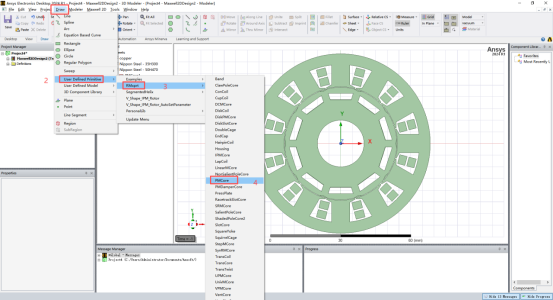

第九步：插入磁钢 PMCore6
再插一次 PMCore，InfoCore=2（生成磁钢实体），ThickMag=H_mag（磁钢实际厚度），材料赋钕铁硼（按温度等级选，如 N35SH）。
*（图17）*

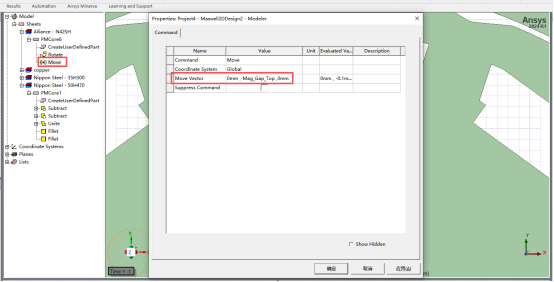

第十步：磁钢定位（顺序错不得）
Rotate：绕 Z 轴旋转 360/Poles/2*1deg，对准磁钢槽中心 Move：移动矢量 0mm, -Mag_Gap_Top, 0mm，磁钢落到槽底留 0.1mm 间隙，别贴死槽壁 Around Axis：阵列角度 360/Poles*1deg，Total Number 先 1 后 Poles
*（图18，图19，图20）*

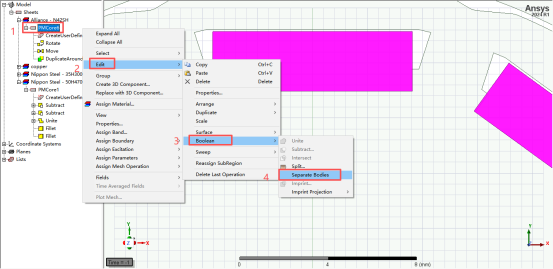

第十一步：磁钢 Separate Bodies 赋材料设充磁方向
选中阵列好的磁钢整体，右键 Edit → Boolean → Separate Bodies 拆成单个磁钢，按 N/S 交替设充磁方向，逐个检查。错了仿真结果完全不对。
*（图21）*

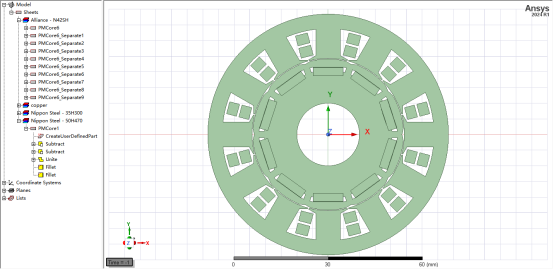

到这儿，参数化模型就建完了。改极数、改槽数、改任何尺寸，全模型自动更新，直接能做参数扫描和优化。
*（图22）*
三、建模避坑提示（精简）
原篇幅里"6个坑""6个技巧"内容较多，这里只留最容易翻车的几条：
磁钢槽分两次布尔挖，留 0.1~0.2mm 磁钢间隙做阶梯空气层，漏磁更准 磁钢定位顺序错不得：先旋转对准中心、再移动留间隙、后阵列 Q轴凹槽永远在两极中间（360/Poles/2*1deg），开在磁钢头顶只会越改越糟 布尔完先用 Unit 合并转子再倒角，否则选不中边 隔磁桥厚度 ≥0.5mm，太薄冲片变形、高速有飞裂风险
本篇小结
这一篇把一字型IPM转子的Q轴凹槽从原理和建模两个维度摊开了讲。如果你跟着流程走了一遍，应该能带走三个核心结论：
第一，Q轴凹槽不是装饰，而是性价比最高的谐波抑制手段。 它不换磁钢、不加材料、不改工艺，只在转子外圆动四个参数，就能让齿槽转矩、转矩脉动、THD 同时下降。本质上是通过调制局部气隙磁导，把接近方波的气隙磁密"削"得更接近正弦，同时把原来从Q轴极间漏掉的磁通逼回气隙，变成有效转矩。
第二，参数化建模的价值不在"一次画对"，而在"一次改对"。 用 01_one_Shape_IPM_Rotor.py 辅助槽、两次布尔挖槽、Unit 合并、Fillet 倒角这一套固定流程，把 Notch_Offset_Angle、Notch_Depth、Notch_R1、Notch_R2 全部变量化。后面无论改极数、改外径还是改凹槽深度，模型都能自动更新，直接对接 Optimetrics 参数扫描。
第三，建模阶段的5个坑，每一个都会让后面的优化白费。 磁钢槽没分两次挖、磁钢定位顺序错、凹槽位置偏离Q轴、没 Unit 就倒角、忽视隔磁桥厚度——这些问题在建模时看起来都是小失误，但会一直传递到 946 组扫描结果里，让你在最后一步才发现全盘皆错。
到这儿，一个真正全参数化的一字型IPM转子模型就齐了。但模型能扫，不等于已经找到最优尺寸。

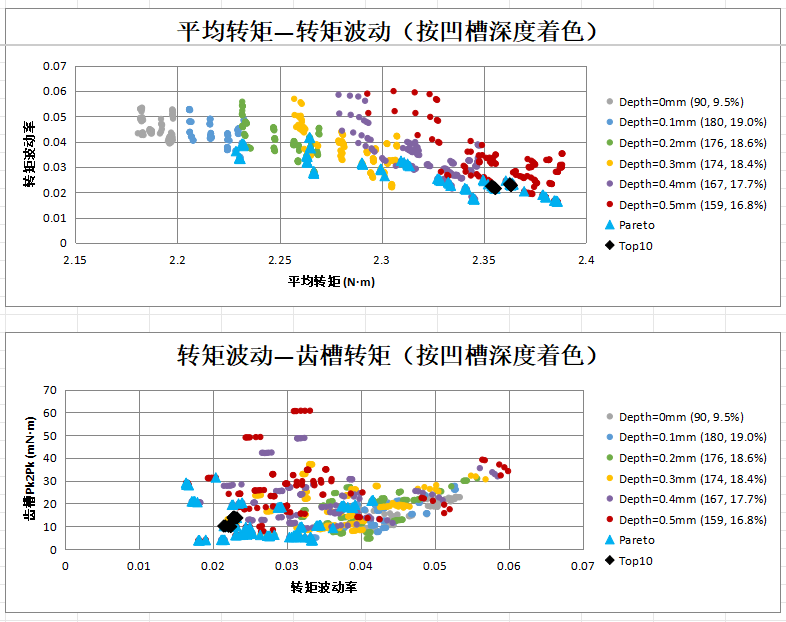

下一期预告：946组数据里，藏着多少"伪最优"陷阱？
模型建完，很多人下一步就是打开 Optimetrics，把四个参数一拉，跑完几百组 Case，然后按齿槽转矩从小到大排个序，挑最小的那个当最优解。
真这么干，十有八九会翻车。
你可能会挑出一个"齿槽转矩最低、平均转矩掉 5%、THD 反而起飞"的伪最优；也可能漏掉一组"综合得分不是第一、但电压裕量和机械强度都更友好"的真香解；更可能面对 946 行 Excel 完全不知道从哪下手。

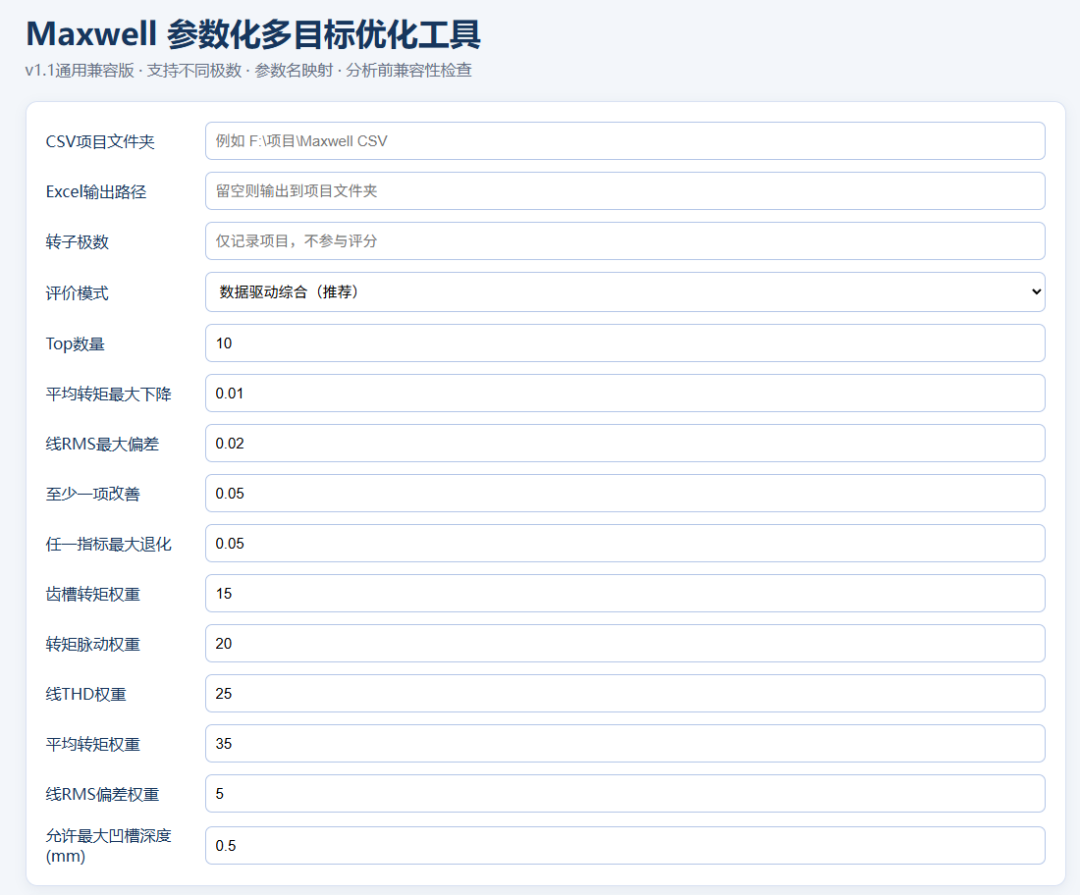

下一篇我会把我自己写的 Maxwell 参数化多目标优化工具 完全摊开讲：
无凹槽基准怎么加，为什么基准错了改善率全错； 硬约束怎么设，才能既不过度淘汰、也不放进来一堆平庸解； 权重调一调，Top10 排名怎么跟着变，到底该信哪个； Pareto 前沿和综合评分，什么时候看前沿、什么时候看分数； 最后怎么从 111 组非支配解里，挑出真正能进图纸的那 1 组。
946 组数据，不是让你用眼睛一行行看的，是用规则一层层筛的。
如果你也不想面对满屏仿真结果抓瞎，下一篇值得蹲一下。
