做IPM电机设计,电磁计算比表贴式麻烦得多。
永磁体嵌在转子内部,有磁桥、有隔磁槽,d轴磁路穿过永磁体和磁桥,q轴磁路走转子铁芯,两个轴的电感差异大。再加上MTPA控制、弱磁扩速、磁阻转矩分量,参数量直接翻倍。
手算一个方案,慢的话半天;用MathCAD(Excel)好一点,也得二三十分钟。最怕的是改参数——换个磁桥厚度、调个V角,整套计算得从头来一遍。
最近我把一个横一字型IPM电磁计算器整理出来了。输入参数后,截面示意、磁路、绕组、电路、DQ轴、损耗、温升、曲线图一次性全算出来,还能导出Excel。这篇文章就讲讲这个工具能算什么、怎么用、适合什么场景。
先说清楚为什么IPM比SPM难算。
表贴式(SPM):永磁体贴在转子表面,d轴和q轴磁路基本对称,电感接近,磁路模型是一条线走到底。
内置式(IPM):永磁体埋到转子里面,结构一变,计算量跟着涨:
磁桥漏磁:磁桥是连接转子铁芯和永磁体的薄铁桥,本身也会导磁,漏磁系数跟桥宽、桥厚、永磁体尺寸都有关系,算不准气隙磁密就会跑偏。
d/q轴磁路不对称:d轴经过永磁体和磁桥,磁阻大;q轴经过铁芯,磁阻小。所以d轴电感Ld小,q轴电感Lq大,凸极比ξ=Lq/Ld是IPM的关键指标。
MTPA控制:IPM同时利用永磁转矩和磁阻转矩,最大转矩电流比(MTPA)对应的Id、Iq组合需要迭代求解。
弱磁扩速:高速区要加负向直轴电流去磁,电压、电流、磁路饱和多重约束,手算很容易顾此失彼。
损耗和温升:IPM转子铁芯有交变磁通,转子铁损不能忽略;磁桥处局部饱和,铁损计算也更复杂。
一句话:IPM不是公式多,而是公式之间的耦合多。

这个计算器针对横一字型IPM(Interior Permanent Magnet)永磁同步电机,支持集中绕组和分布绕组。输入参数按A/B/C/D四组排开:

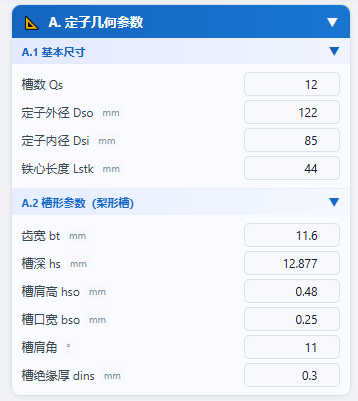

A. 定子几何参数
槽数Qs、定子外径Dso、定子内径Dsi、铁心长度Lstk;梨形槽尺寸:齿宽、槽深、槽肩高、槽口宽、槽肩角、槽绝缘厚。

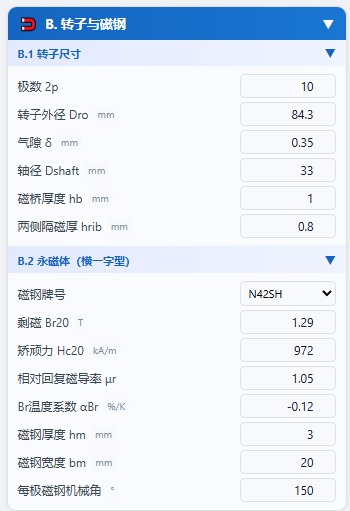

B. 转子与磁钢
极数2p、转子外径Dro、气隙δ、轴径Dshaft;磁桥厚度、两侧隔磁厚;磁钢牌号(如N42SH)、剩磁Br20、矫顽力HcB、温度系数、磁钢厚度/宽度、每极磁钢弧角。

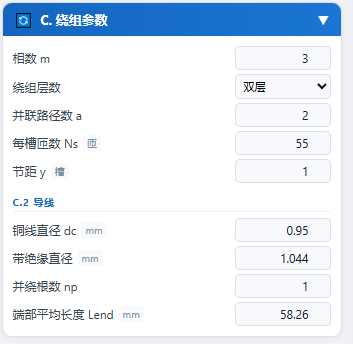

C. 绕组参数
相数m、绕组层数(单层/双层)、并联支路数a、每槽匝数Ns、节距y;铜线直径、带绝缘直径、并绕根数、端部平均长度。

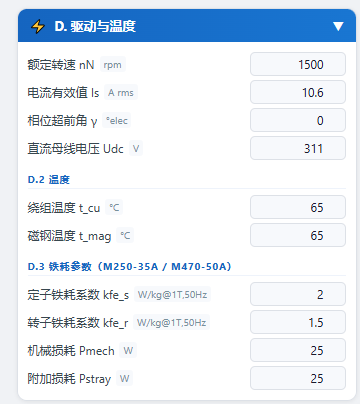

D. 驱动与温度
额定转速、电流有效值、相位超前角、直流母线电压;绕组温度、磁钢温度;定子/转子铁耗系数、机械损耗、附加损耗。

输出结果:
点"开始计算"后,右侧会展开一系列结果标签页:
基本上,IPM电磁设计前期要看的指标,这里都覆盖到了。
为了说明这个工具的实际效果,我拿一组真实参数跑了一遍:
电机结构:12槽10极,横一字型IPM
定子:外径122 mm,内径85 mm,铁心长度44 mm,梨形槽
转子:外径84.3 mm,气隙0.35 mm,轴径33 mm,磁桥厚度1 mm,两侧隔磁厚0.8 mm
磁钢:N42SH,剩磁1.29 T,矫顽力972 kA/m,磁钢厚度3 mm,宽度20 mm
绕组:3相,双层,并联支路数2,每槽匝数55,节距1,铜线直径0.95 mm
工况:额定转速1500 rpm,电流有效值10.6 A,相位超前角10.48°,母线电压311 V

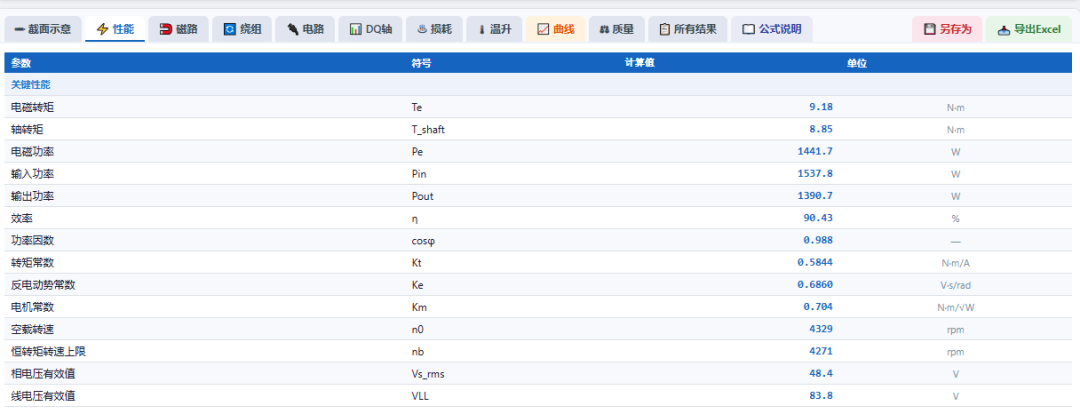

3.1、性能指标
电磁转矩 9.18 N·m,轴转矩 8.85 N·m,效率 η 90.43%,功率因数 0.988,转矩常数 Kt 0.5844 N·m/A,反电动势常数 Ke 0.6860 V·s/rad,空载转速 4329 rpm,恒转矩转速 4271 rpm,线电压 83.8 V。
效率90.43%、功率因数0.988,这组数据对一台小型IPM来说比较合理。空载转速和恒转矩转速接近,说明这台电机的弱磁深度不深,更偏向恒转矩应用。

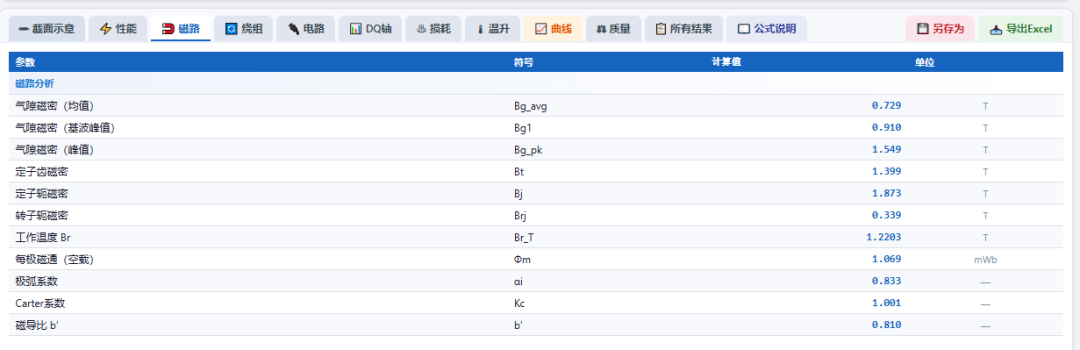

3.2、磁路分析
气隙磁密均值 0.729 T,基波 0.910 T,峰值 1.549 T;定子齿磁密 1.399 T,定子轭磁密 1.873 T,转子轭磁密 0.339 T;工作温度下 Br 1.2203 T;每极磁通 1.069 mWb,极弧系数 0.833,Carter系数 1.001,磁导比 0.810。
齿磁密1.399 T接近但未过饱和,轭磁密1.873 T偏高,说明轭部可能偏窄,设计上有优化空间。磁导比0.810也是判断IPM磁路负载水平的重要参考。

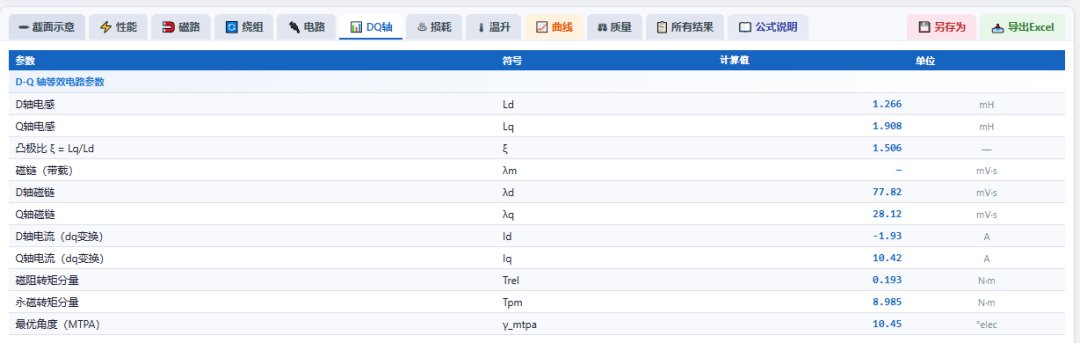

3.3、DQ轴模型
d轴电感 Ld 1.266 mH,
q轴电感 Lq 1.908 mH,
凸极比 ξ = Lq/Ld 1.506;
d轴磁链 77.82 mV·s,q轴磁链 28.12 mV·s;
Id -1.93 A,Iq 10.42 A;
磁阻转矩分量 0.193 N·m,永磁转矩分量 8.985 N·m;
最优MTPA角 10.45°(电角度)。
凸极比1.506不算高,磁阻转矩占比约2%,主要靠永磁转矩。MTPA角10.45°,对应Id负向弱磁分量很小,说明这台电机在额定点的弱磁需求不大。

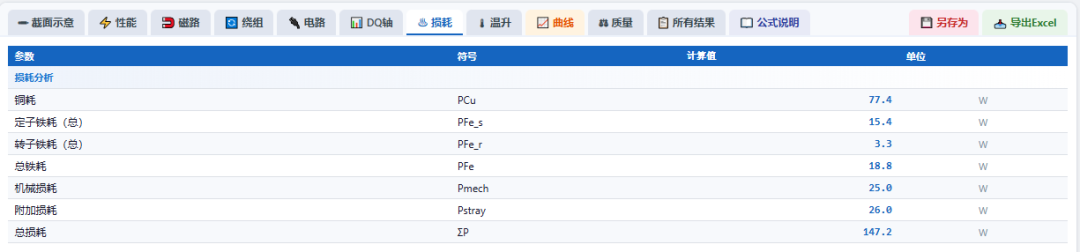

3.4、损耗与温升

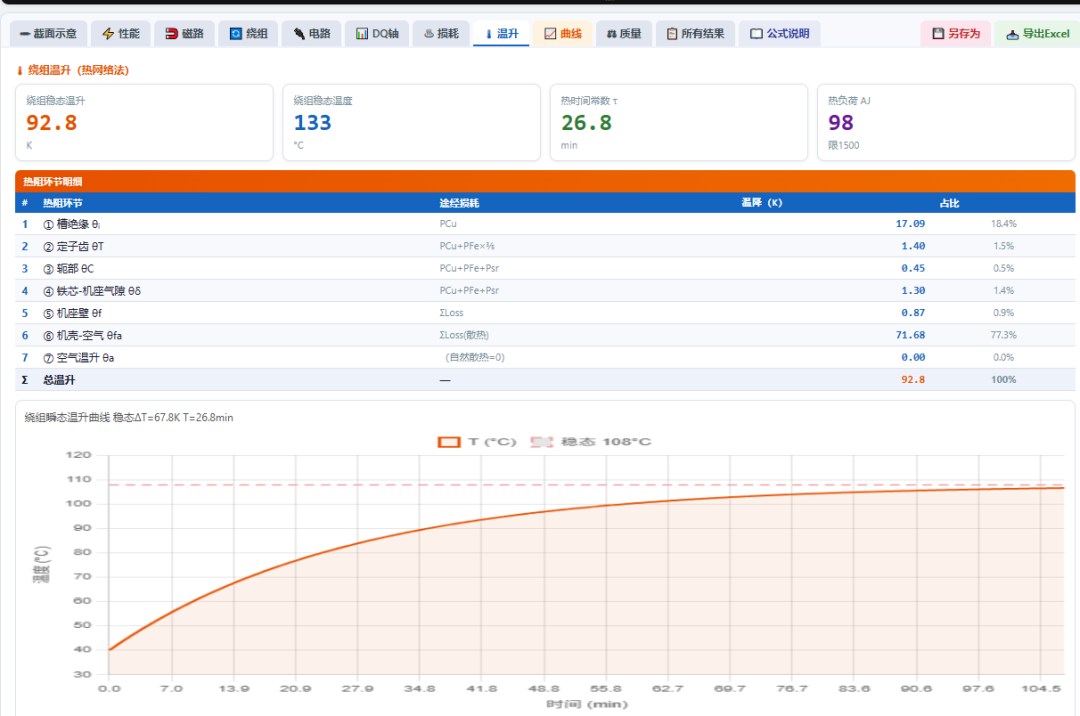

铜耗 77.4 W,定子铁耗 15.4 W,转子铁耗 3.3 W,总铁耗 18.8 W,机械损耗 25 W,附加损耗 26 W,总损耗 147.2 W;绕组稳态温升 92.8 K,稳态温度 133 °C,热时间常数 26.8 min。

铜耗占主导,77.4 W;总铁耗18.8 W,其中转子铁耗3.3 W,说明这台电机转速不高、转子铁损不是主要矛盾。温升按热路法计算,稳态温度133 °C,需要结合实际绝缘等级判断余量。

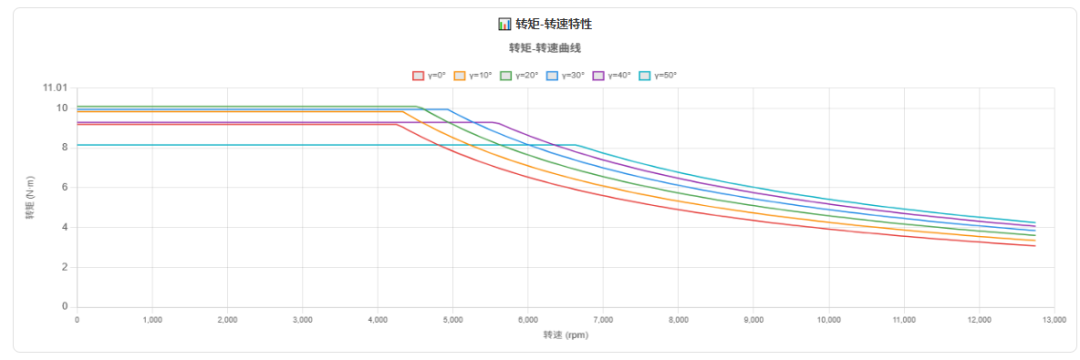

3.5、曲线输出
工具还输出了几条关键曲线:

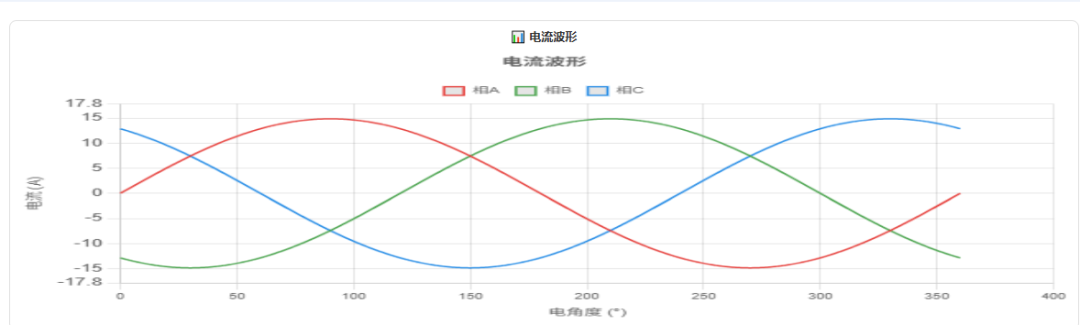

电流波形(三相电流随电角度变化)、

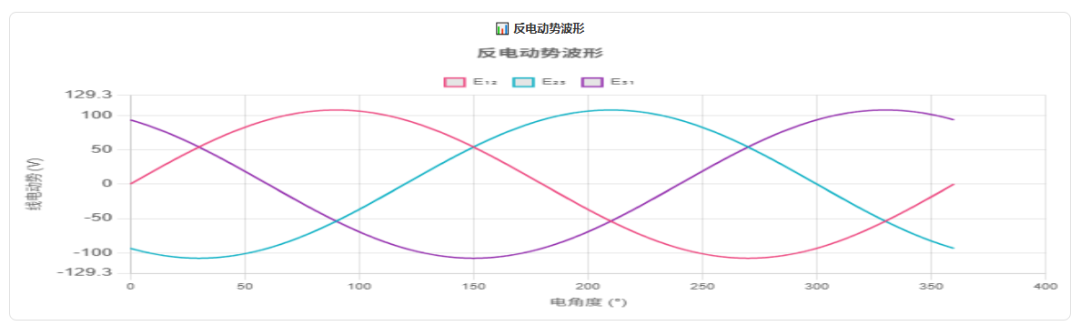

反电动势波形(线反电动势随电角度变化,可判断谐波含量)、

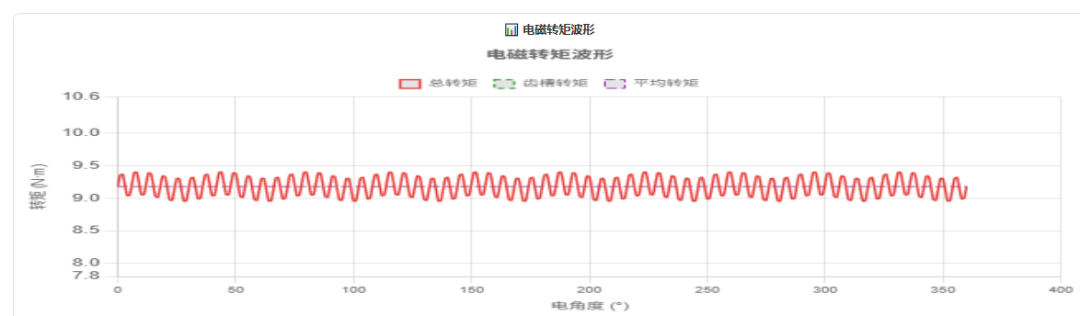

电磁转矩波形(看转矩脉动和平均转矩)、

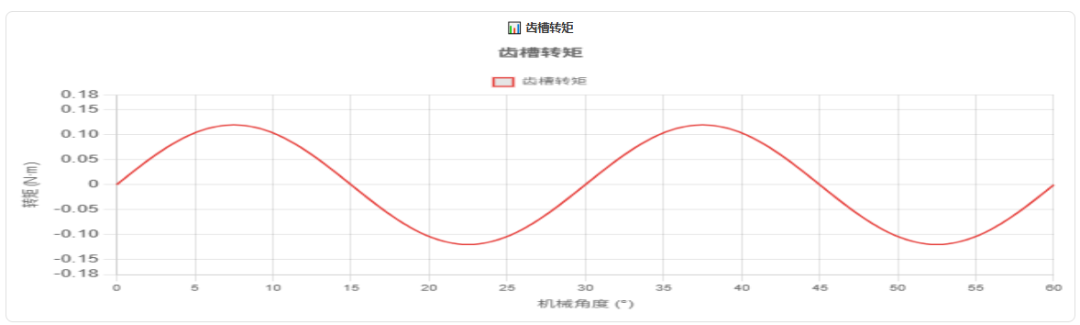

齿槽转矩波形(评估低速平稳性)。
这些曲线对判断电机性能边界、齿槽转矩、谐波水平都很直观,截下来可以直接放进方案报告。

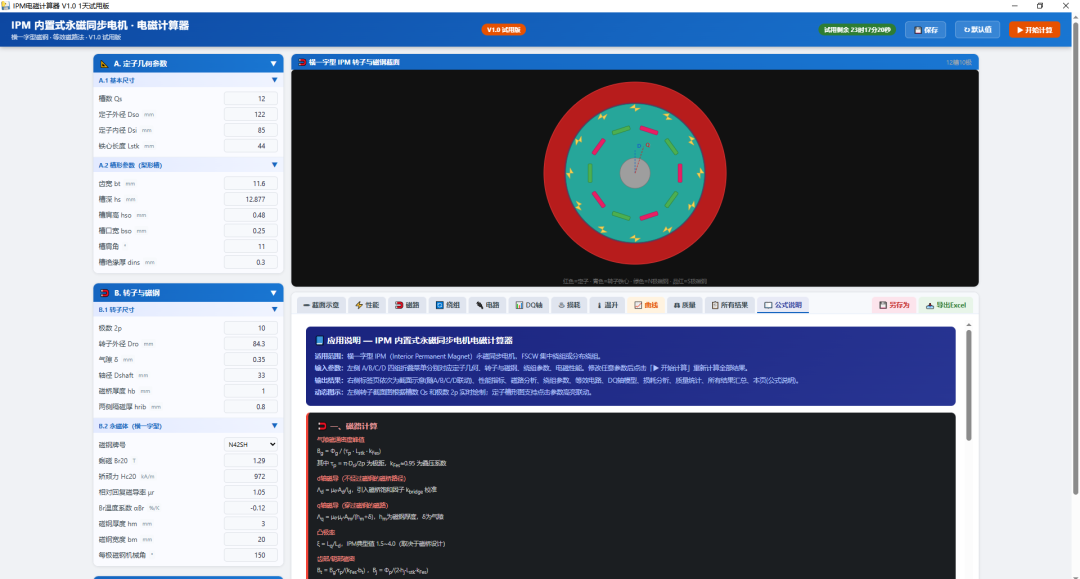

4.1、实时截面示意
左侧参数一改,右侧转子截面图就跟着更新。红色 区域是定子铁芯,青色是转子铁芯,绿色是永磁体,灰色是气隙/隔磁。这种实时可视化对检查参数输入错误、向客户或同事讲解结构很有帮助。
4.2、参数导入导出
支持"另存为"和"导出Excel"两个功能。方案对比的时候,把几组参数分别存成文件,再并排打开看结果,比手动改参数快得多。

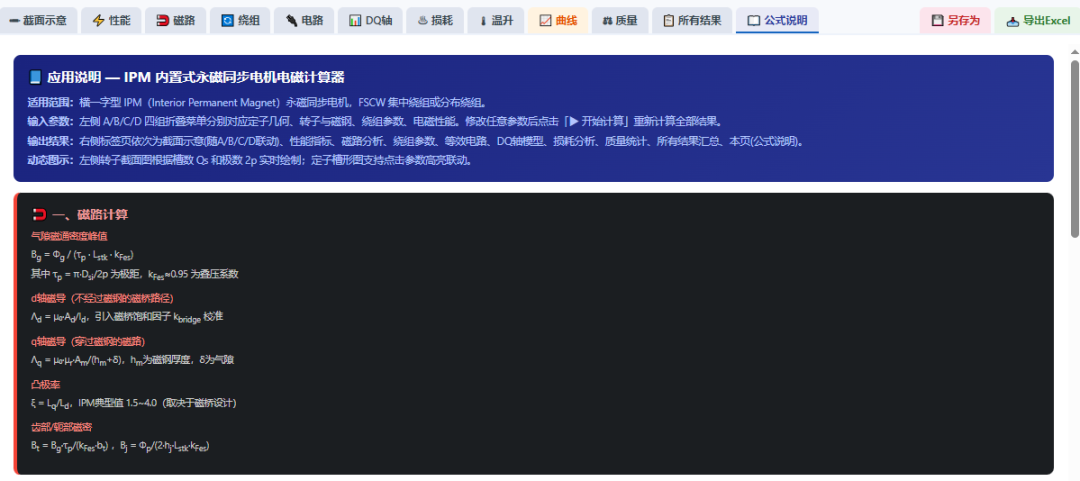

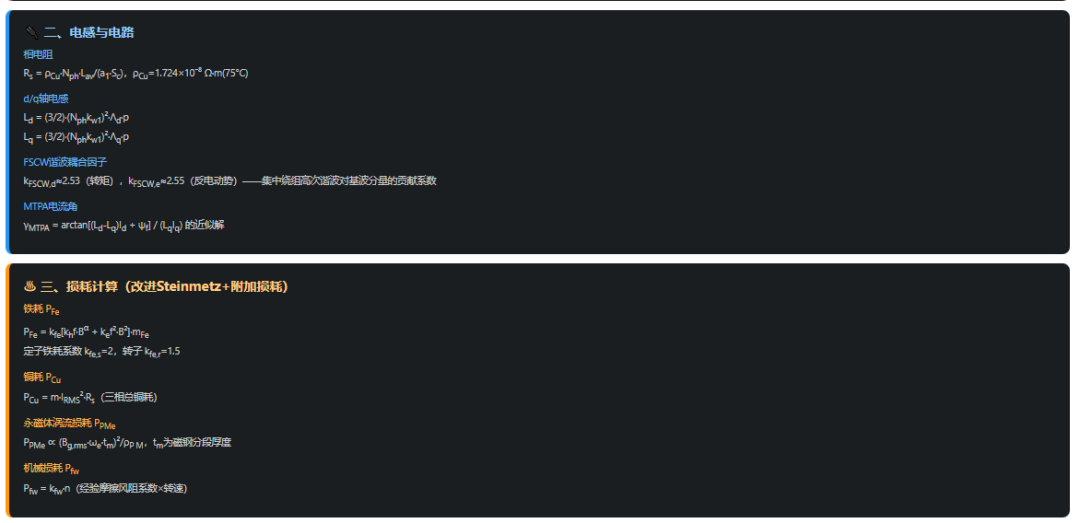

4.3、公式说明页
工具里有一个"公式说明"标签页,把磁路计算、电感计算、电路方程等核心公式列出来。这对新人学习、设计评审、写技术文档都是现成的参考。

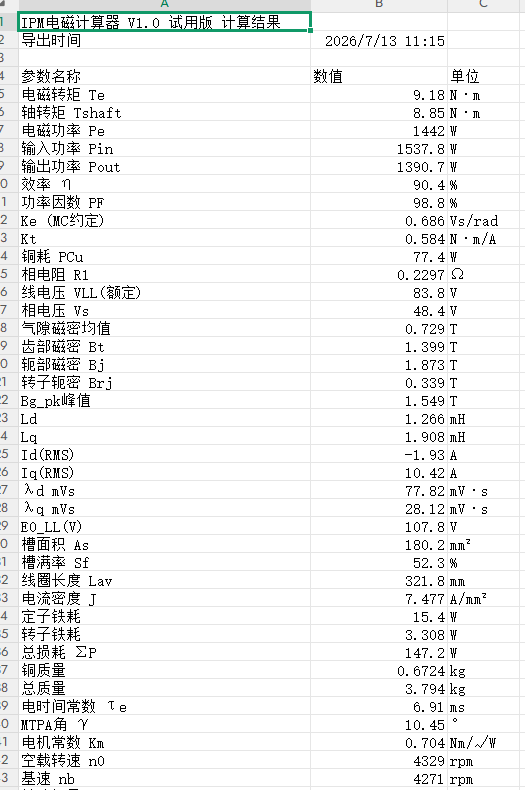

4.4、导出Excel
所有结果可以一键导出到Excel,包括性能、磁路、绕组、电路、DQ轴、损耗、温升等。整理报告时不用来回复 制粘贴,这一点省了不少时间。

5.1、方案前期可行性评估
客户给了功率、转速、体积约束,要快速判断IPM方案能不能走通。以前用手算或MathCAD、Excel,一个方案至少半小时;现在输入参数,几秒钟出结果,当场就能讨论技术路线。
5.2、多方案对比
要对比不同磁桥厚度、不同磁钢牌号、不同极槽配合,哪个方案效率最高、成本最低。以前每个方案算一遍,一天就过去了。现在把参数分别保存,结果并排对比,效率提升很明显。
5.3、磁桥和隔磁槽参数优化
磁桥厚一点,机械强度好,但漏磁大;磁桥薄一点,漏磁小,但高速时强度风险高。这个工具可以快速扫一组磁桥厚度,看对气隙磁密、转矩、效率的影响,找到兼顾电磁性能和机械强度的平衡点。
5.4、MTPA和弱磁策略验证
做控制策略时,需要知道不同工况下的最优Id、Iq。工具直接给出最优MTPA角和电流分配,作为控制算法标定的初值,比从零试凑快得多。
5.5、教学和培训
带新人讲IPM电磁计算,白板推公式他们容易晕。打开这个工具,改个磁桥厚度看气隙磁密怎么变,改个超前角看Id/Iq怎么分配,直观得多。
这个计算器不是要去替代JMAG、Maxwell、Motor-CAD这些专业有限元软件。它的定位是设计初期的快速估算工具:在方案筛选阶段帮你快速算、快速比,等方案基本定了,再用专业软件做精细化仿真和结构校核。
IPM电磁计算之所以绕,不是因为公式本身多难,而是因为d/q轴磁路耦合、磁桥漏磁、MTPA迭代、弱磁约束这些因素交织在一起。一个顺手的工具,能把这些耦合关系整理清楚,让你把精力放在设计判断上,而不是重复计算上。
工具本身是我跟AI协作完成的。AI负责把工程公式翻译成代码、搭界面、处理数据结构;我负责把关物理模型、参数范围、结果判据。最终出来的这个版本,已经能应付日常IPM方案估算的绝大部分需求。
如果你也在做IPM电机设计,或者有类似工具的开发经验,有问题可以留言讨论。后续我还打算把V字型转子、多层磁钢、Maxwell脚本导出这些功能补上来,形成一套比较完整的永磁电机快速设计工具链。
工具在进化,但电机原理的判断力,才是你真正拿得住的东西。
程序的获取方式,我放在评论区了,感兴趣的朋友可以自行下载!
