40Cr与42CrMo，你真的掌握了吗？【转发收藏起来】
40Cr与42CrMo是咱们最常用的2种调质钢，也常常会纠结应该怎么选。盲目替代极易引发断裂、疲劳失效或寿命缩水。本文从六大维度深度拆解，助你精准选料、安全避坑。

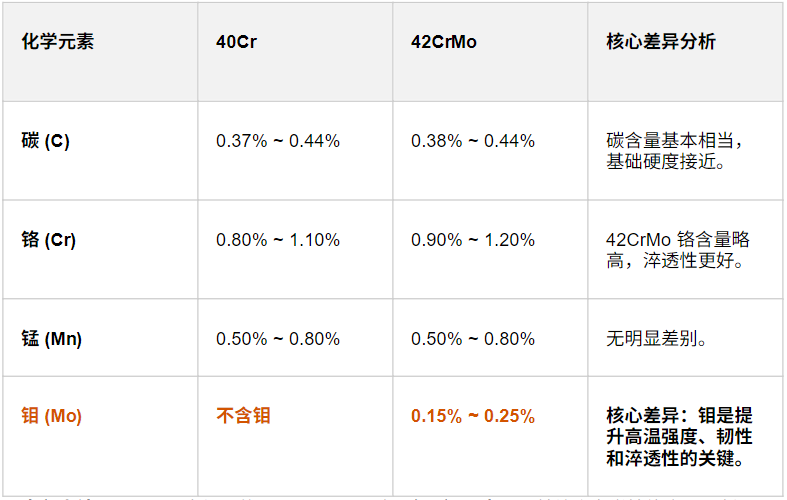

一、 化学成分对比：0.15% 钼（Mo）的核心作用
40Cr与42CrMo的基础成分的差异在哪呢？
主要差异：42CrMo中加入的 0.15%~0.25% 钼（Mo）元素，是其综合力学性能全面压制40Cr的根本原因。

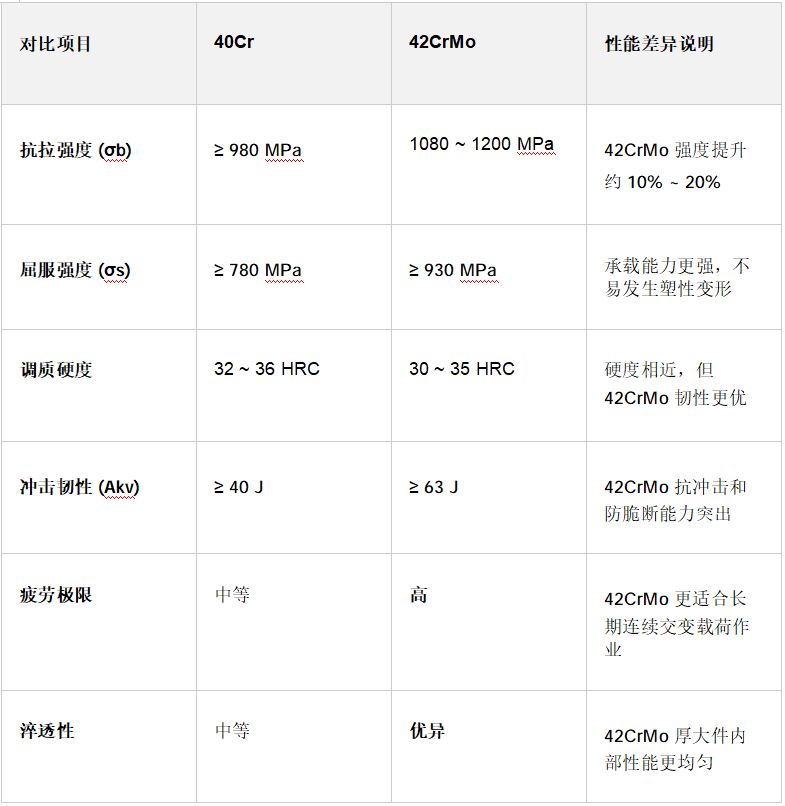

二、 力学性能对比（调质状态标准性能）
在调质（淬火+高温回火）状态下，42CrMo 展现出了压倒性的性能优势，尤其体现在韧性和淬透性上。
小结：42CrMo在强度、韧度、疲劳耐久性上全面占优，适配大截面、高载荷、高可靠性的核心零部件。
三、 热处理工艺对比：窗口期与回火脆性
热处理工艺的宽容度，会直接影响车间加工的成品率和稳定性。
●淬火温度：40Cr 为 850℃（窗口较窄）；42CrMo 为 840 ~ 860℃（工艺温度区间更宽，容错率高）。
●冷却介质：40Cr 必须油冷（水冷易裂，空气中淬不透）；42CrMo 油冷或水冷均可，淬透性优势极其明显。
●回火温度与回火脆性：40Cr 回火温度约 520℃，对第二类回火脆性非常敏感；42CrMo 回火温度 550 ~ 650℃ 范围更广。钼元素有效抑制了第二类回火脆性，安全系数极高。
●表面淬火性能：二者皆可行，但 42CrMo 在表层淬火后，心部仍能保持极高的强度和韧性支撑。

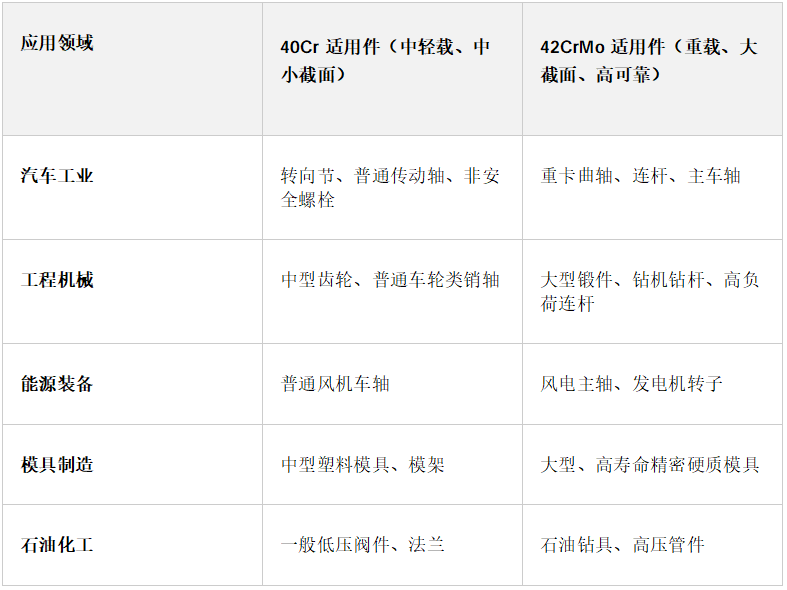

四、 行业应用场景精准区分
五、 40Cr 可安全替代 42CrMo 的限定场景
警示：只有同时满足以下各项硬性指标时，才允许降级使用 40Cr 替代 42CrMo。
1. 汽车及车载传动件
典型部件：普通变速箱中间轴、非主承力轮毂、转向拉杆接头。
硬性条件：
1. 零件截面直径 ≤ 40 mm；
2. 无持续高频交变载荷，非整车安全关键件；
3. 调质硬度 30 ~ 34 HRC 即可满足设计受力要求。
2. 通用机床零件
典型部件：普通主轴套、非精密传动蜗杆、中型低速齿轮。
硬性条件：
1. 长期工作温度 ≤ 150℃；
2. 无剧烈冲击载荷，且无需表面高频淬火；
3. 允许整机设计寿命比使用 42CrMo 时降低 30% ~ 50%。
3. 轻型工程机械
典型部件：小型挖掘机斗杆、连接销轴、农用机械传动轴。
硬性条件：
1. 零件截面尺寸 ≤ 50 mm；
2. 工作环境无腐蚀介质，且环境温度 > 0℃；
3. 无连续重载、无频繁过载的循环工况。
六、 严禁用 40Cr 替代 42CrMo 的场景
红线：以下工况属于 42CrMo 的核心护城河，严禁因“省成本”进行降级替代，否则极易引发灾难性断裂。
●重载传动系统（如重卡曲轴、差速器齿轮、大型车轴）： 40Cr 淬透性不足，导致大截面零件心部强度偏低，极易发生塑性变形甚至扭转断裂。
●高疲劳工况（如风电主轴、发动机曲轴、高压高强度螺栓）： 40Cr 的疲劳极限（约 380 MPa）远低于 42CrMo（约 550 MPa），替代后疲劳寿命缩水 50% 以上。
●大截面零件（如直径 > 50 mm 的轴类、厚壁管件）： 40Cr 无法完全淬透，芯部易残留非马氏体组织（铁素体+珠光体），导致芯部实际强度不足 600 MPa。
●低温或腐蚀环境（如寒区钻井设备、海上风电紧固件）： 40Cr 的低温冲击韧性差，在 0℃ 以下极易发生无预警的低温脆断。
●高强度表面强化需求（如高频淬火曲轴、渗碳/渗氮齿轮）： 40Cr 淬透性差导致硬化层较薄（通常 < 2 mm），表层硬化层缺乏足够的心部强度支撑，在重载下易发生剥落和塌陷。
🛠️ 选材三原则（顺口溜）
1.轻载小件看成本，预算有限选 40Cr；
2.重载大件看寿命，交变低温必选 42CrMo；
3.安全替代看边界，红线关口绝不降级！
信息来源：网络
声明：本文所用图片、文字部分源于网络，目的为非商业性知识分享，版权仍属于原作者，如信息有误或涉及版权问题，请第一时间通知，我们将立即处理！
