【干货】一文说清XRF, EDS, XPS, ICP, EA

材子笔记

1月前浏览185

有时候我们做材料分析，会遇到这样一种情况：手里拿到一个陌生材料，想知道一些基础的问题——它到底含有哪些元素？这些元素大概有多少？是在表面，还是在整体？有没有轻元素？价态是不是也得一起看？

这时真正困难的往往不是“不会做表征”，而是不知道该先做哪个、为什么做、做到什么程度就够了。

“元素分析”这四个字看起来很简单，背后却对应着不同的技术路线：

空间维度： 有的是看整体组成，有的是看局部区域，有的是看表面几纳米；
信息深度： 有的是看元素种类和含量，有的是看价态和化学环境；
应用场景： 有适合做快速筛查的，有适合做准确定量的。

核心逻辑： 面对一个陌生物质，元素分析最重要的不是“把能做的都做一遍”，而是先想明白一句话：你到底是想知道它“有什么”还是“有多少”；是想知道它“表面是什么”还是“整体是什么”。

一、做元素分析前需要想清楚的事：

有时候表征做乱了，不是因为仪器不会用，而是因为一上来就直接问“测哪个”，却没有先判断样品和目标。对于一个陌生物质，建议先问四个问题：

1. 看的是整体，还是表面？

整体分析： 如果你关心的是样品整体含有哪些元素、各元素大概占多少，那思路通常偏向整体分析，比如 XRF、ICP、EA 等。
表面分析： 如果你关心的是样品表面最外层是什么、表面有没有污染、表面元素和体相是否不一致，那就要优先考虑 XPS（其信息深度通常在 1~10 nm 范围内）。
误区： 如果拿一个本质上要看表面的问题去做整体分析，可能结论并不错，但不够关键。

2. 要定性，还是定量？

定性（“有没有”）： 有时候我们只是想先判断：这玩意儿里到底有没有某个元素，那一些快速筛查类手段就足够了，比如 EDS、XRF。
定量（“有多少”）： 若想进一步知道某金属到底负载了多少、某掺杂到底是 0.5% 还是 2%、杂质到底超没超标。这时候光定性是不够的，必须考虑更可靠的定量方法，比如 ICP-OES 和 ICP-MS。

3. 要看的是哪些元素？

这一点非常关键，但经常被忽略。不同方法对元素的“覆盖范围”并不一样：

超轻元素（H、He、Li）： XRF 无法检测 H ~ Li；XPS 几乎能看所有表面元素，但例外也是 H 和 He；EDS 无法直接识别比硼（B）更轻的元素（如 Li）。
轻元素（C、H、N、S、O）： 专门的元素分析仪（EA）恰恰是为它们设计的。

4. 想知道的是“元素”，还是“元素状态”？

有些方法只告诉你样品里有没有某种元素，以及大概有多少。
有些方法（如 XPS）除了告诉你“有什么”，还能进一步告诉你：这个元素处在什么化学环境里，是金属态、氧化态，还是某种配位状态（即提供化学态和电子态信息）。

二、五大核心元素分析方法

1. XRF（X射线荧光光谱法）

定位： 整体元素组成的快速筛查工具。
最擅长： 中高原子序数元素（如 Na, Mg, Al, Si, P, S, Cl, K, Ca 以及过渡金属等）。适合矿物、陶瓷、玻璃、金属氧化物、无机催化剂主成分筛查。
局限：H ~ Li 不可测；不适合超痕量分析（ppb 以下）；不适合以 C/H/N/O 为核心的有机/碳基体系。

2. EDS（能量色散X射线谱）

定位： 形貌表征过程中的“顺手元素信息”。
最擅长： 配合 SEM/TEM 绑定形貌看局部微区的元素分布（面扫/点扫），回答“元素在哪里”、是否均匀。
局限： 无法看 H、Li；对轻元素（B, C, N, O）定量不准；不适合痕量分析和严格定量。

3. XPS（X射线光电子能谱）

定位： 表面几纳米的“化学状态诊断器”。
最擅长： 分析表面最外层（1 ~ 10 nm）的元素种类、精确半定量以及化学价态/键合环境。特别适合表面氧化、表面改性、催化剂活性位点分析。
局限： 测不了 H, He；测试深度极浅，不能代表整体（体相）情况。

4. ICP-OES / ICP-MS（电感耦合等离子体发射光谱/质谱）

定位： 整体元素定量的“硬工具”。
最擅长： 金属元素、类金属元素以及低含量杂质元素的整体准确定量。ICP-MS 甚至可以做到 ppm 到 ppb 级别的超痕量分析。
局限： 样品通常需要消解（溶液化）；不擅长 C, H, N, O, S 等轻元素的整体定量。

5. EA（元素分析仪）

定位： 整体轻元素（C, H, N, S, O）分析的主力军。
最擅长： 有机材料、聚合物、生物质、碳材料、MOF/COF 的宏观轻元素主成分定量。
局限： 无法做金属痕量分析，不解决表面价态和局部分布问题。

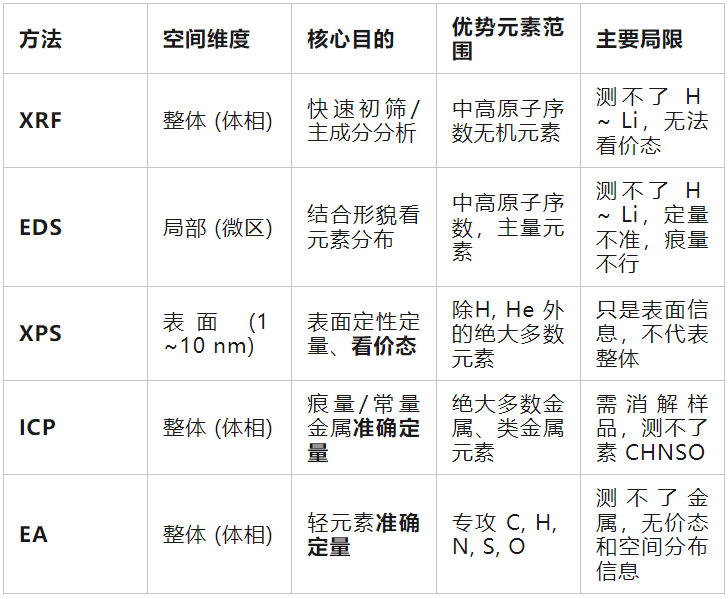

三、核心技术对比一览表

四、面对陌生固体物质的“四步筛选法流”

如果你手里拿到一个完全陌生的固体样品（如粉体、块体），推荐按照以下逻辑顺序进行表征：

第一步：低成本初筛。 优先用 XRF 或 SEM-EDS 建立基本认知，搞清楚它是无机物还是有机物，主元素是什么。
第二步：根据元素类型分流。如果问题核心落在痕量杂质上 --> 走 ICP 路线。

如果问题核心落在 C/H/N/S/O 组成上 --> 走 EA 路线。
如果真正关键的是表面改性、表面污染、氧化态或价态变化--> 走 XPS 路线。

没有无用的仪器，只有用错地方的表征。你学废了嘛~
