CDR的资料为什么总看不懂？这套资料把内容通俗讲透了
CDR，也就是 Clock and Data Recovery，本质上是在一串已经经过通道损伤、边沿并不完美的数据波形里，重新找回正确的采样时刻。没有它，接收端就不知道该在什么时候判 0、什么时候判 1。速率越高、链路越长、抖动越重，这件事就越不可能靠“默认有个理想时钟”来解决。
这次整理的不是一份十几页的零散笔记，而是一套合起来 144 页的 CDR 学习材料：其中包括 91 页的 Tutorial 06 - Clock and Data Recovery Architectures and Circuits，以及 53 页的课程精讲配套内容。真正值钱的地方，不是只把原始资料堆给你，而是把那些“看过去像懂了、合上以后还是讲不出来”的内容，用更通俗的方式重新讲顺。
也正因为这样，真正有价值的 CDR 资料，不能只停在“PLL 能锁相”“PD 能判早晚”这种概念层面，而要把三件事讲透：
CDR 到底在和哪些抖动指标打交道 为什么 Linear、Bang-Bang、Digital、Hybrid 会一路演进 不同应用场景下，为什么最后会逼出不同架构选择
我最近把这套很适合系统入门和进阶复盘的资料重新整理了一遍，主题就是 Clock and Data Recovery Architectures and Circuits。这次不只是原始资料，还额外配了一套针对内容本身的课程精读材料。它的价值，不在于单独解释一个电路块，而在于把那些资料里“看过去知道在讲 CDR、但读完还是没真正看懂”的内容，顺着“指标 - 架构 - 应用”这条主线重新讲通。
更重要的是，这套配套精讲不是简单翻译或照着念，而是在三个地方特别有价值：
会尽量用 说人话的方式解释抽象概念会通过 类比帮你建立第一层直觉会按 由浅到深的节奏，把页和页之间的逻辑接起来
先把 CDR 讲清楚
如果你以前总觉得 CDR 只是接收机里的一个小模块，这份材料一开头就会把这个误区纠正过来。
它先从串行链路的基本问题讲起：发送端发出去的是理想比特流，但数据过了通道以后，边沿会变缓、波形会失真、抖动会叠加，接收端最终面对的是一个并不干净的眼图。这个时候，CDR 不是可有可无的“配套模块”，而是决定系统还能不能正确采样的核心。
更重要的是，它没有一上来就堆电路，而是先把后面所有架构都绕不过去的 3 个指标讲明白：JTOL、JTRAN、JGEN。这一步非常关键，因为很多人之所以觉得 CDR 难，是因为一开始就直接掉进框图和传输函数里，却没先把评价标准拿稳。

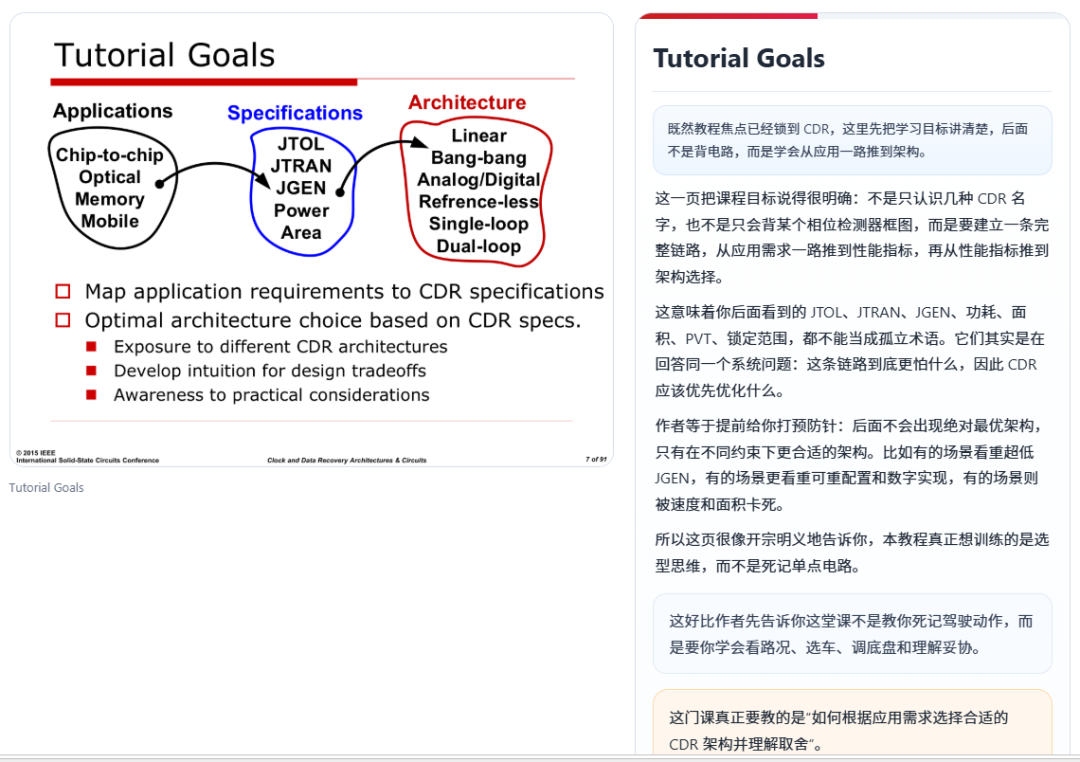

图1｜这类截图最能体现资料亮点：左边是原页知识点，右边不是简单复述，而是把 JTOL、JTRAN、JGEN 真正在讲什么用更直白的话重新讲一遍。你看的重点不再只是 PPT，而是旁边帮你理解的解释。
这份资料不是只讲一个 Hogge PD
很多入门资料讲 CDR，讲到 Hogge 相位检测器就停了，最多再加一点环路滤波和 VCO，读完以后你会知道“有这么个经典结构”，但仍然不知道为什么业界后来并没有只沿着这一条路往前走。
这份材料比较好的地方，是它从最容易建立直觉的 Linear CDR 讲起，但不会停在“这是经典方案”这个层面，而是继续把它的优点和局限都摊开。比如为什么它容易分析，为什么环路参数可控，又为什么会碰到 jitter peaking、JTOL / JTRAN 耦合、相位检测器非理想这些现实问题。

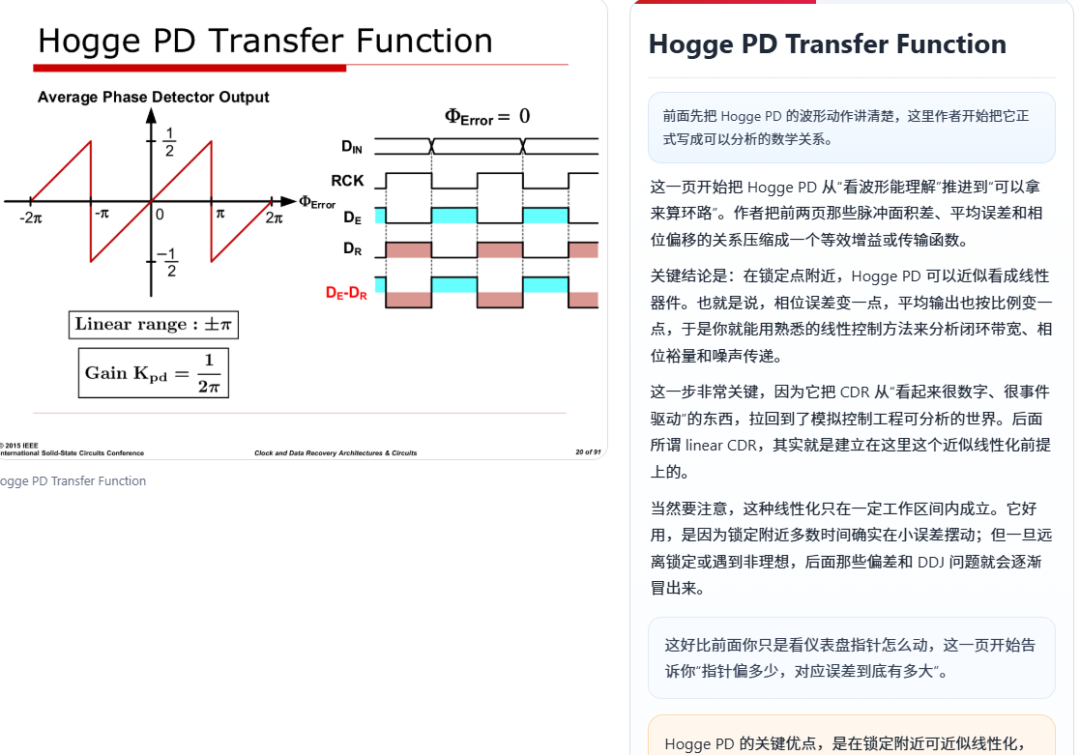

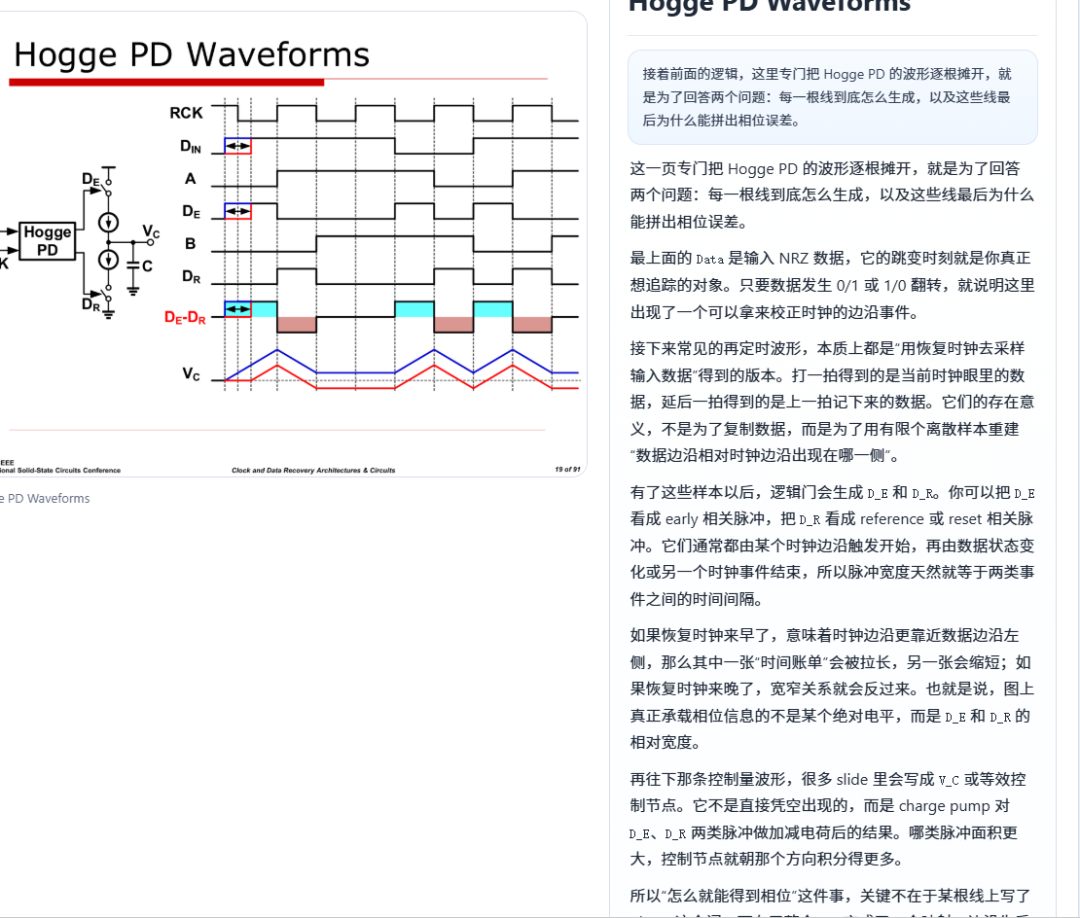

图2｜像 Hogge PD 这种内容，单看原页很多人会卡在“公式和框图都看到了，但脑子里没形成图像”。这套精讲的价值，就是把抽象控制关系拆成更容易理解的直觉过程，让你先看懂“它在干什么”，再回头看公式。
真正进入高速实现以后，Bang-Bang 才是绕不开的一条线
一旦速率继续往上走，线性检测器的很多实现优势就不再那么轻松了。这个时候，材料会自然切到 Bang-Bang CDR，也就是不再去量化误差大小，而是只判断当前采样到底偏早还是偏晚。
这条路线的价值在于，它更贴近很多高速、数字化、强鲁棒性实现的现实需求。但同样，资料没有把它包装成银弹，而是继续把它的统计特性、极限环、环路延迟、步长选择和 JGEN 问题一层层展开。

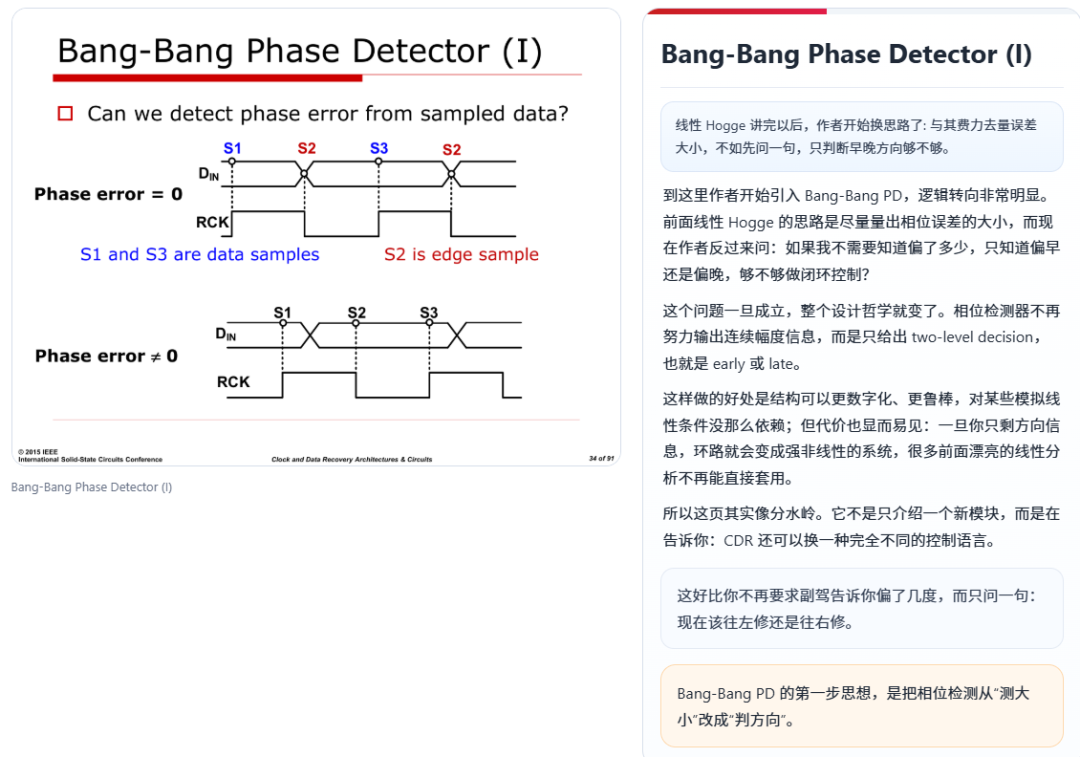

图3｜Bang-Bang 这一段特别适合拿来看这套资料为什么好用：右侧解释不会直接把术语再说一遍，而是会用类比把“硬开关特性被抹平”这种话讲成能形成画面的东西，这就是“说人话”的价值。
再往后看，Digital 和 Hybrid 才是更像真实芯片的世界
如果你只看线性和 Bang-Bang，很容易形成一个错觉：CDR 不就是在几种经典模拟结构里选一套吗？
真实项目显然没这么简单。面积、PVT 鲁棒性、参数可配置性、更新速率、量化误差、CIDs、相位分辨率，这些问题都会把设计继续往 Digital 和 Hybrid 架构推。
这份资料的好处，是它会告诉你数字化到底解决了什么，也没有回避数字路径带来的新问题。尤其是讲到 practical digital CDR、dual-loop、DPA、phase interpolator 这些页时，你会明显感觉它开始从“课堂上的概念架构”切到“更接近芯片能落地的实现架构”。

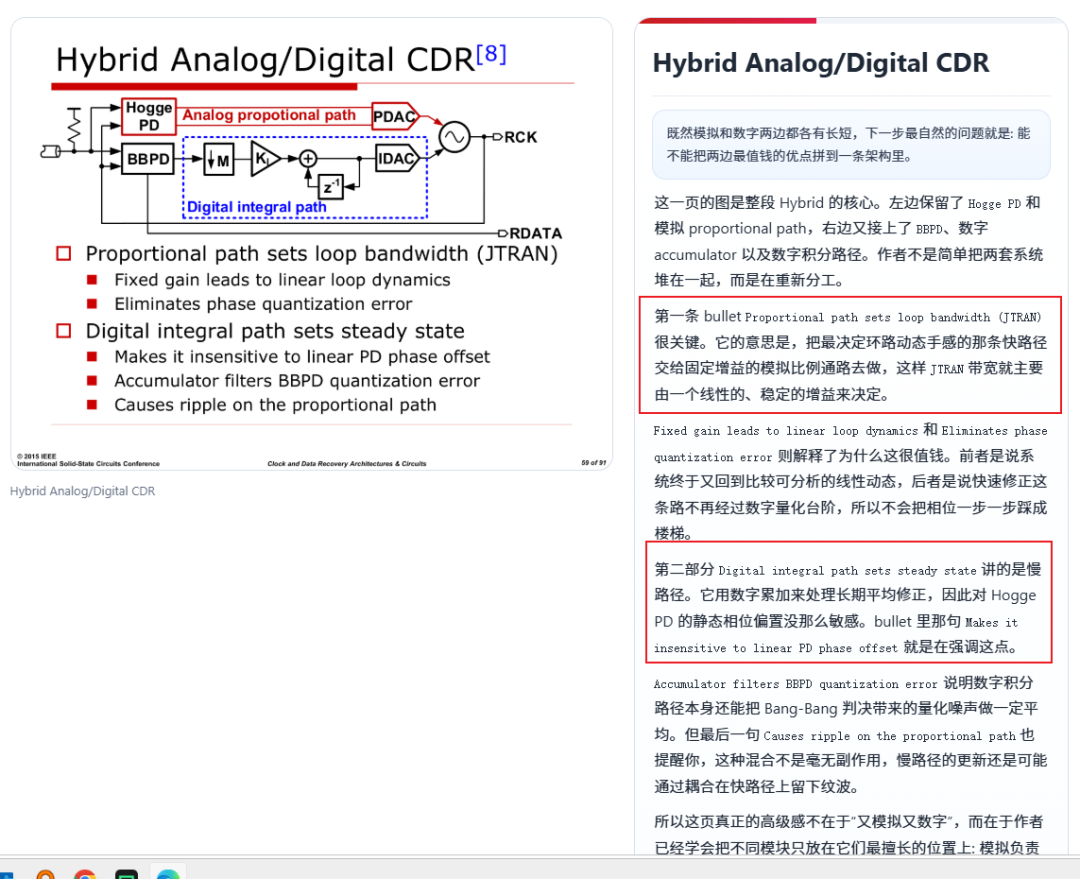

图4｜到了 Hybrid Analog/Digital CDR 这种更贴近实现的内容，很多资料会一下子变得很“密”。而这套配套解释会帮你把“为什么要这样拆通路、为什么模拟比例和数字积分能放在一起”顺着讲下来，更适合真正学进去。
这份材料真正值钱的，是后半段的应用视角
如果说前半段解决的是“有哪些基本 CDR 形态”，那后半段解决的就是“为什么不同应用会逼着 CDR 继续演化”。
这里面最值得看的，是多 lane 链路、long-haul communication、active repeater 这些场景。因为到了这些应用里，问题已经不只是“能不能锁”，而是：
能不能降低多 lane 的面积和功耗 能不能把频率恢复和相位跟踪拆开处理 能不能在 repeater 场景下同时兼顾 JTOL和JTRAN能不能把传统 CDR 里很难避免的 jitter peaking真正压下去
这也是为什么材料后面会一路推到 D/PLL CDR。它最有价值的地方，不是多画了几个模块，而是终于把一个核心工程矛盾挑明了：传统单环里，JTRAN 和 JTOL 经常绑在一起，很难各自优化；而 D/PLL 结构给了你把这两个指标解耦的自由度。
这份 CDR 材料为什么值得入手
如果你只是想看几个零散概念，网上当然也能搜到很多碎片化内容。
但这套材料真正比普通资料更值钱的地方，在于它不是只把原始页给你，而是把“原始资料 + 对应课程精讲”放在一起。很多人其实不是不愿意学 CDR，而是单看资料时会遇到一个很常见的问题：每一页都像是懂一点，但页和页之间为什么这样推、每个框图为什么会这么演进、这些 jitter 指标到底在约束什么，自己很难串起来。
课程精读的价值，恰恰就在这里。它会把资料里那些默认你“应该已经懂”的前提补上，用更通俗的方式把逻辑讲开，让你知道这一页为什么重要、这一段在解决什么问题、这个架构为什么会自然推到下一个架构。
如果再把它的亮点说得更具体一点，我觉得至少有四个地方很值得拿出来说：
不是堆术语，而是尽量用 说人话的方式把概念掰开遇到难懂页面时，会先给一个 类比，帮你建立直觉不会只讲单页，而是会把前后逻辑 串起来节奏上明显是 由浅到深，更适合系统补课和带新人
也正因为这样，如果你想把 CDR 真正学成一条工程主线，这套材料的价值会明显高很多，因为它不是在堆名词，而是在帮你建立完整的判断路径：
先从应用出发，看系统最在乎哪类 jitter 指标 再根据指标约束去理解架构为什么选 Linear、Bang-Bang、Digital、Hybrid 或 D/PLL 最后再回到参数、实现复杂度、面积、功耗、PVT 和可扩展性这些真实设计问题
换句话说，它适合的不是“随便翻两页”的场景，而是下面这些更实际的需求：
你正在补高速 SerDes / CDR 基础 你已经在做 PCIe、以太网、光模块或高速接口，但想把 CDR 这块系统补齐 你做的是接收机、时钟、相位控制相关电路，需要一份能把架构演进讲顺的材料 你在带团队或带新人，希望有一份能从指标讲到应用的系统资料
我更建议你怎么用这份资料
如果你准备把它真正学进去，我建议不要只盯电路图，而是按下面的顺序读：
先把 JTOL / JTRAN / JGEN这三个指标彻底看懂再看 Linear CDR和Bang-Bang CDR的差别，建立最基本的环路直觉然后读 Digital / Hybrid，理解为什么实现问题会继续改写架构最后重点看多 lane、repeater、D/PLL 这几段，把“应用怎样反推架构”这条线真正吃透
这样读下来，你最后带走的就不只是几张框图，而是一套能迁移到项目里的判断方法。
写在最后
如果只用一句话来评价这份 Clock and Data Recovery Architectures and Circuits 材料，我会说：
它不是一份只讲某个 CDR 电路的笔记，也不是一套只能收藏、却不容易读进去的资料，而是一套把 抖动指标、架构演进、应用约束 和 工程取舍 串成完整主线，并且通过课程精读把难点真正讲透的系统资料。
对刚接触 CDR 的人来说，它能帮你把地图搭起来；对已经在做高速链路的人来说，它更像一次很好的架构复盘，能让你重新看清很多设计选择背后的因果关系。
如果你最近正想系统补一遍 CDR，尤其你也有过“资料打开了，但就是看不顺、读不透”的感觉，这套带课程精讲的资料会更值得直接收。
