CST阵列、镜像、复制天线单元方法技巧
三大操作功能定位
三种建模操作各司其职、相互互补，适配不同天线设计场景：基础复 制适用于少量、不规则零散天线单元复刻，灵活度高；镜像操作主打对称结构天线，可快速生成对称单元，保障结构一致性；阵列操作针对大规模规则阵列，可批量生成规整排布单元，是相控阵、微带阵列设计的核心工具，三类操作均可搭配参数化设计实现模型快速迭代。
天线单元复 制操作技巧
复 制依托Transform平移工具实现，是简易天线单元拓展的基础操作。操作时需完整选中天线贴片、基板、馈电端口等全部结构，通过Modeling > Tools > Transform > Translate开启复 制模式，设置三轴偏移量，开启Repetition功能可实现批量等距复 制。
核心实操技巧：采用基准点选点定位复 制，以相对坐标偏移替代绝对坐标，提升建模精度；将复 制间距、数量设置为全局变量，方便后续参数迭代优化；复 制带端口单元时，同步保留端口激励、阻抗参数，复 制后核对端口状态，避免激励错乱。
主要避坑要点：合理设置偏移间距，杜绝单元结构重叠引发网格剖分报错；多层复杂天线需整体框选复 制，防止分层建模导致结构错位、部件缺失。

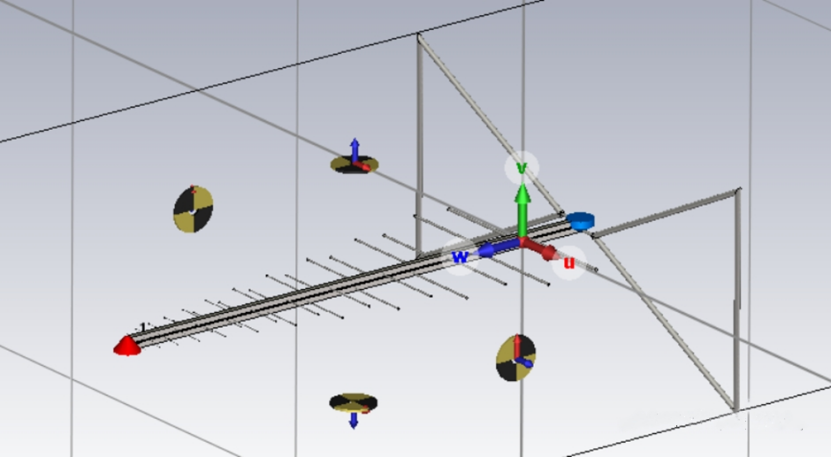

天线单元镜像操作技巧

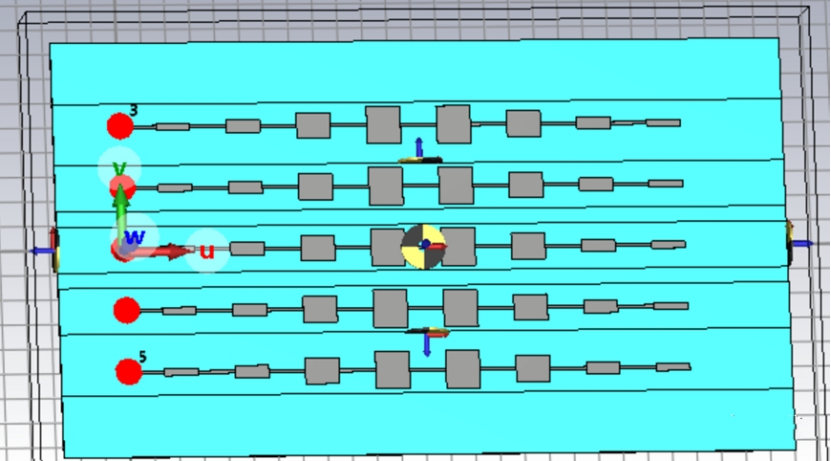

阵列操作用于大规模规则天线阵列建模，支持矩形、圆形、六边形等多种排布，搭配阵列因子可实现高效仿真。建模需先完成单单元仿真验证，再新建Array Task，设置单元数量、间距、激励参数，完成阵列搭建。
核心优化技巧：优先使用“单单元仿真+阵列因子合成”模式，无需全域网格剖分，大幅降低仿真算力、缩短耗时；利用Group功能对阵列单元分组，批量配置相位、幅度参数，适配相控阵波束调控需求；阵列关键参数变量化，可对接仿真优化算法，自动迭代最优阵列布局。稀疏、渐变等异形阵列，可手动微调单元位置与激励参数适配设计需求。
仿真避坑要点：常规阵列单元间距控制在0.5~1倍工作波长，避免间距过小引发互耦失配、间距过大产生栅瓣；区分实体阵列与算法阵列，高精度S参数、近场耦合仿真需搭建实体阵列，远场特性预估可使用阵列因子快速仿真。
复杂天线建模可灵活协同三类操作：先建单单元模型，通过镜像生成对称结构，再依托阵列功能批量拓展为大规模阵列，兼顾效率与精度。建模后需统一核对模型结构、端口激励、网格质量，从源头规避仿真故障。
复 制适配零散单元建模，镜像专攻对称结构，阵列服务大规模规整排布。熟练掌握各类操作的精细化技巧与避坑要点，搭配参数化设计，可高效完成天线阵列建模，保障仿真数据精准可靠。
