同轴电机悬置设计：小体积大扭矩下，谁在替NVH扛雷？

但体积小带来的不只是布置便利，扭矩密度一大，悬置系统就要替整个动力总成扛下所有振动与冲击。很多人关注电机效率、关注减速器速比，却忽略了悬置——这个连接电驱与车身的"关节"，才是NVH表现真正的守门员。

一、悬置到底在干三件事

文档里把悬置的功能总结得很到位，可以概括为"撑得住、隔得开、限得住"：

• 🧱 支撑：稳稳托住电机重量，保证行驶中电机不跑位

• 🌊 隔振：电机内部电磁力、机械运动天生带振，悬置用弹性元件在电机—车身之间筑一道"无形屏障"，否则车内噪声、零件疲劳全要出问题

• 💥 限位：颠簸、急加减速时吸收冲击，保护电机

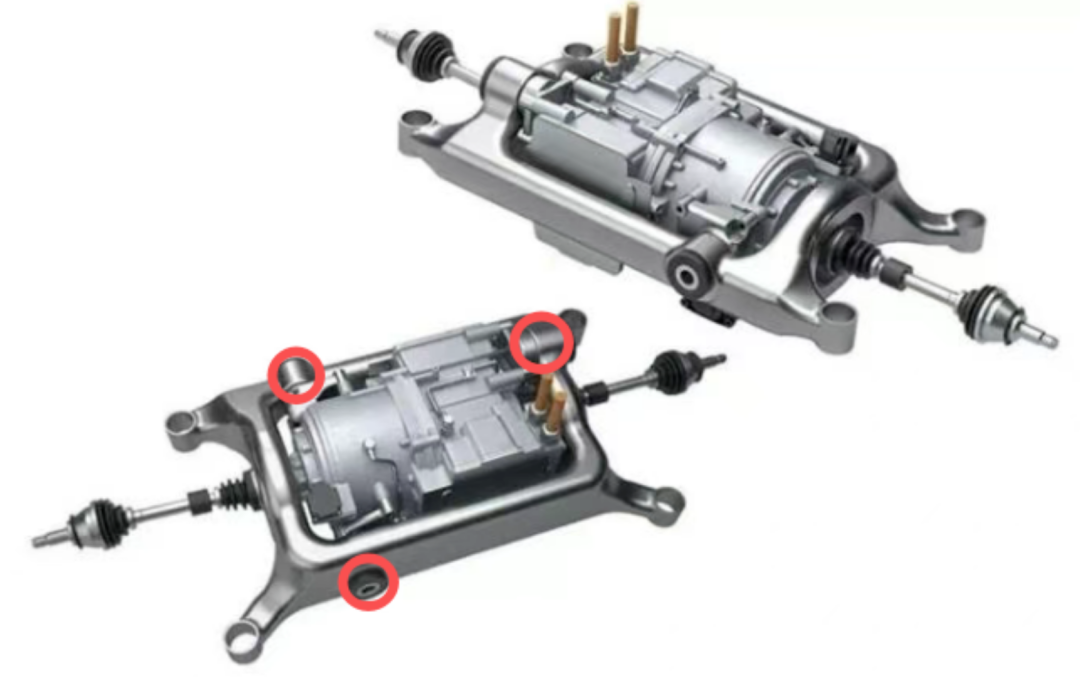

  图2 FEV同轴电驱三点悬置系统

💡 这三件事听起来像橡胶衬套的本职工作，但放到同轴电驱场景下，难度被放大了——因为电机小、悬置安装点也小，扭矩密度却比传统燃油动力总成高得多。

二、布置形式：平置 vs 汇聚，三点 vs 四点

同轴电驱悬置的布置可以从两个维度切：

按角度分：

• 平置式：悬置与电机/车身水平安装，结构简单、好装好修、成本低 → 同轴电驱里最常见

• 汇聚式：悬置轴线汇交于一点，理论上有它的动力学优势，但布置和标定更麻烦

按数量分：

• 三点布置：系统简单、成本低，能较好平衡载荷，操控性友好 → 大众ID.4X前电驱就是典型案例

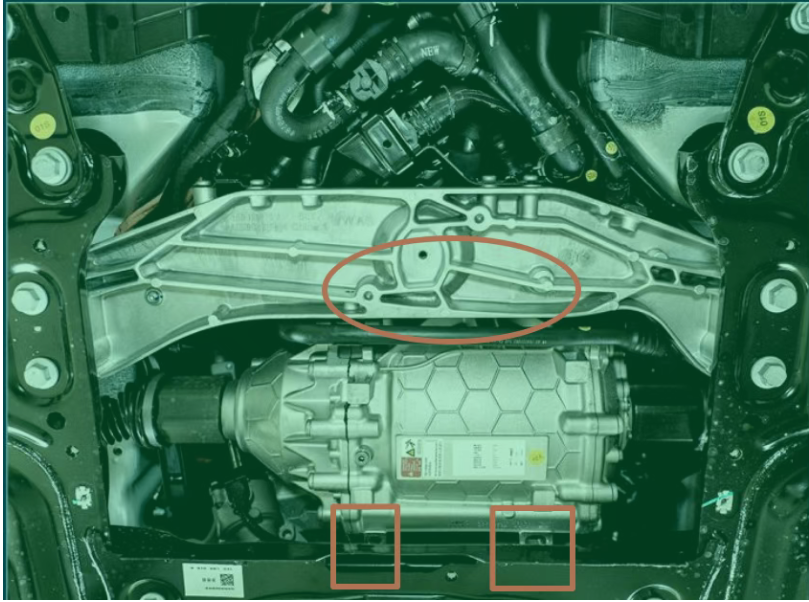

  图3 大众ID.4 X前电驱（同轴电驱）三点悬置布置

• 四点布置：支撑更均匀、稳定性更强，适合大扭矩、高稳定性要求的同轴电驱

📌 布置的两个硬原则：

1. 质心落在悬置弹性中心的几何区域内，最好居中 → 各方向受力匀，振动噪声小

2. 两两悬置弹性中心跨度尽量大 → 像搭帐篷，支架跨度越大越稳

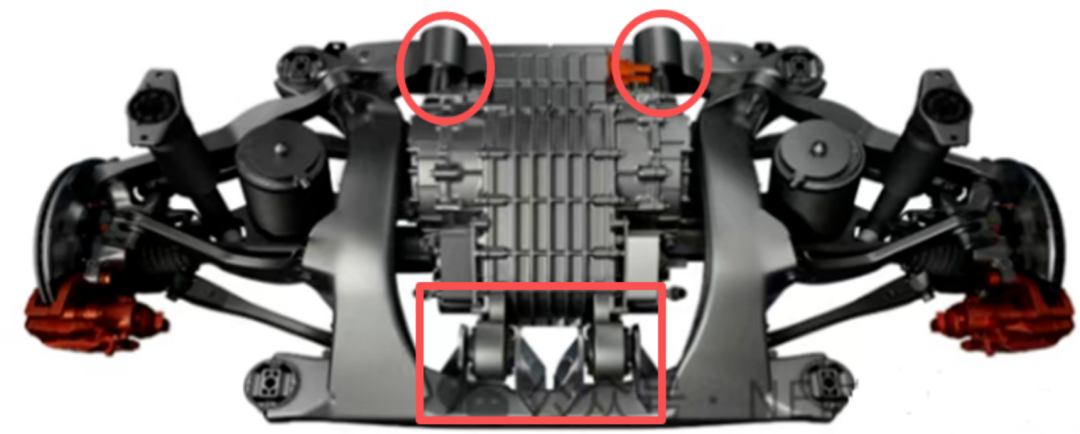

   图4 某后驱同轴电机四点悬置系统

三、支架设计："短小粗壮"+ 集成化

同轴电驱体积小，悬置支架反而被挤在夹缝里，还要扛大扭矩——这对支架的强度、NVH传递路径控制、轻量化都是考验。

解决方案：

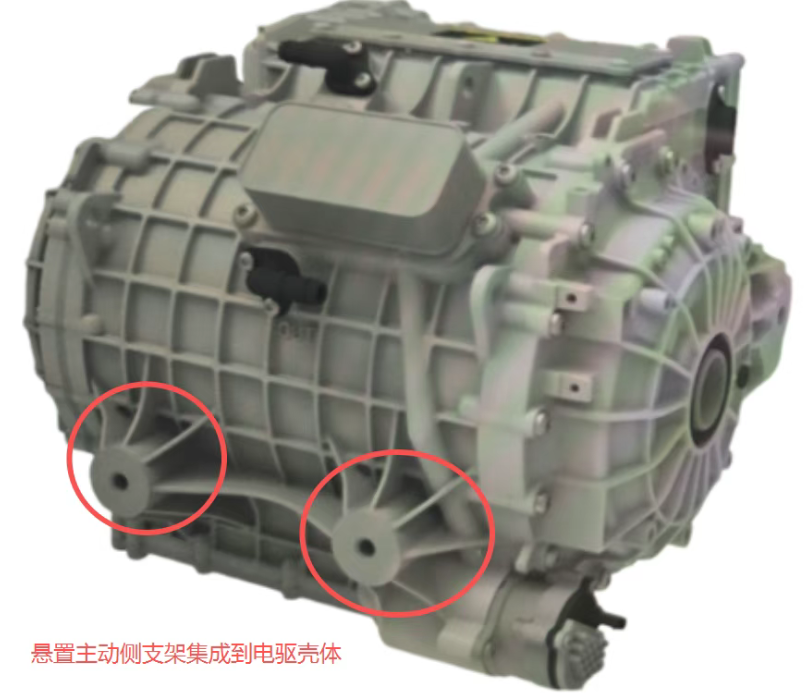

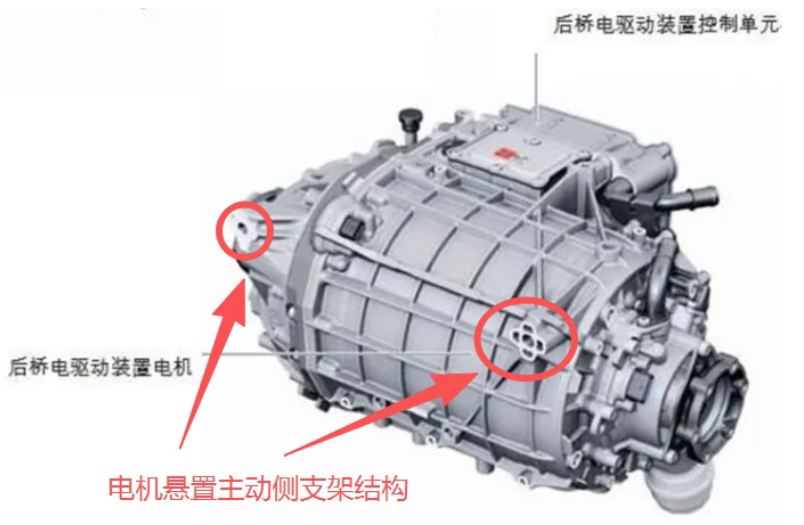

主动侧支架 ↔ 与电驱壳体集成

被动侧支架 ↔ 与副车架集成

而且造型要走"短小粗壮"路线，避免长悬臂带来额外的振动传递路径。图19那张"电机悬置被动侧支架与副车架集成"的示意，其实就是现在主机厂比较主流的思路——少一个独立件，少一条装配链，NVH责任边界也更清楚。

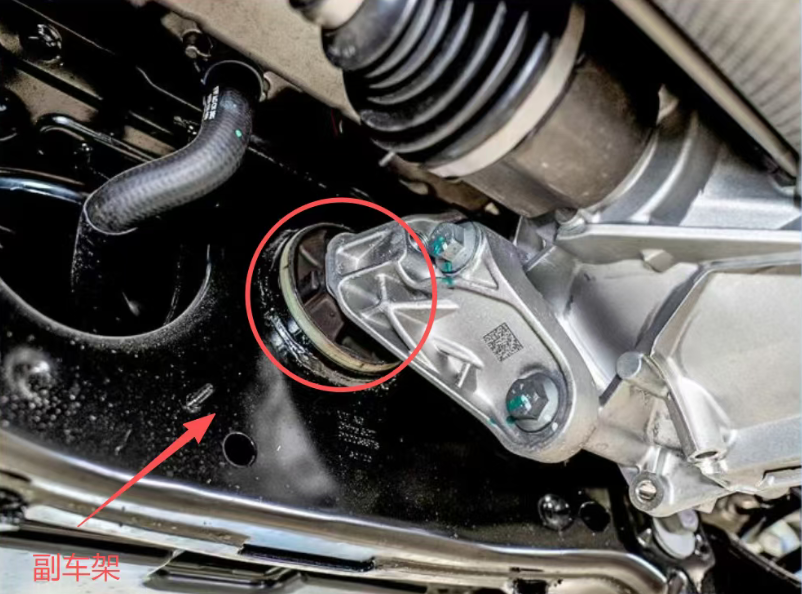

图7 电机悬置被动侧支架与副车架集成

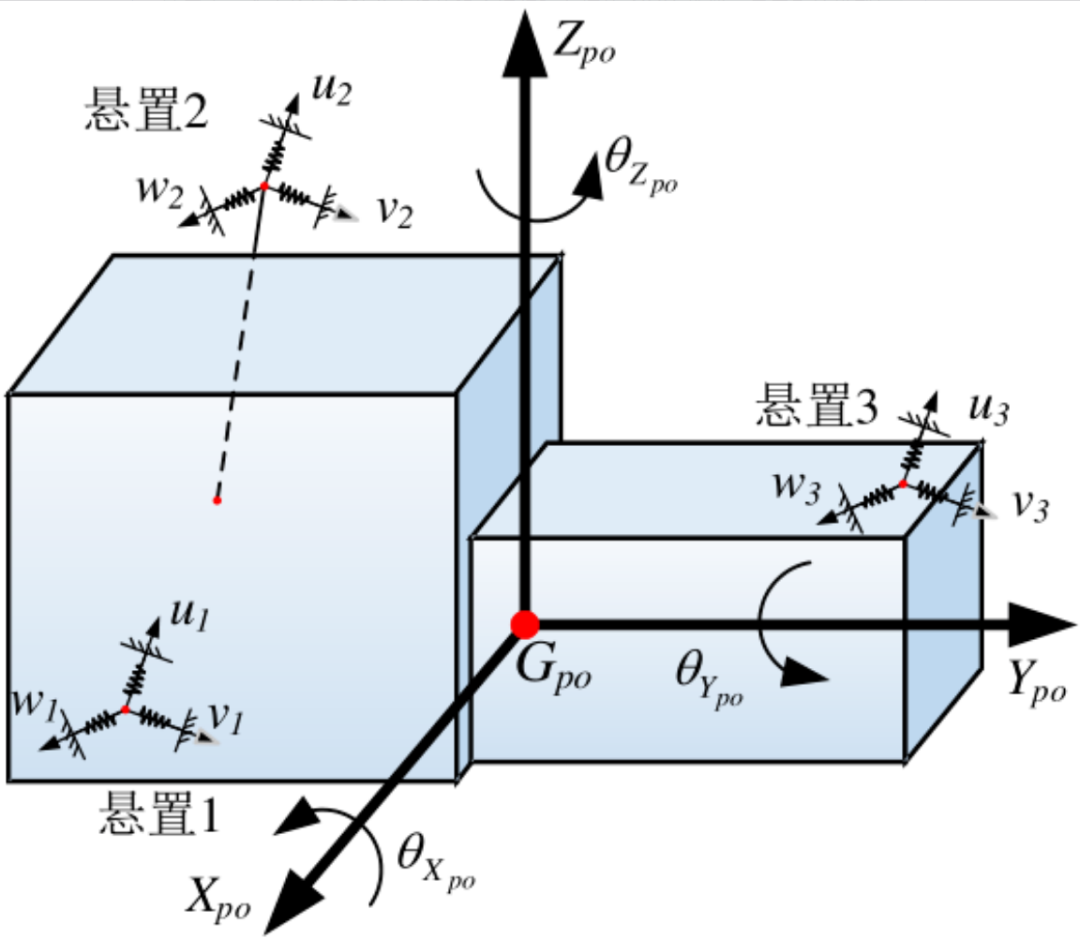

四、刚体模态：10–70Hz 的"穿插游戏"

这部分是全文最硬核也最容易被人忽略的地方。

传统燃油车动力总成刚体模态在 5–18Hz，但同轴电机不一样：

• 质量小、悬置刚度不得不设计得偏高（不然扛不住瞬态大扭矩的反力）

• 结果就是刚体模态整体上移，落到 10–70Hz

这个频段恰好踩在一堆"不该撞的车身/底盘模态"密集区，所以避频成了悬置刚度与布置设计的核心KPI。文档列了8条要避的：

六阶刚体模态（Fore/Aft、Lateral、Bounce、Roll、Pitch、Yaw）要穿插布置在这些频率之间。文档里那个某同轴电驱的案例表值得贴一下——比如Mode 6做到58.2Hz、Pitch解耦率97.6%，这就是调得比较漂亮的结果。

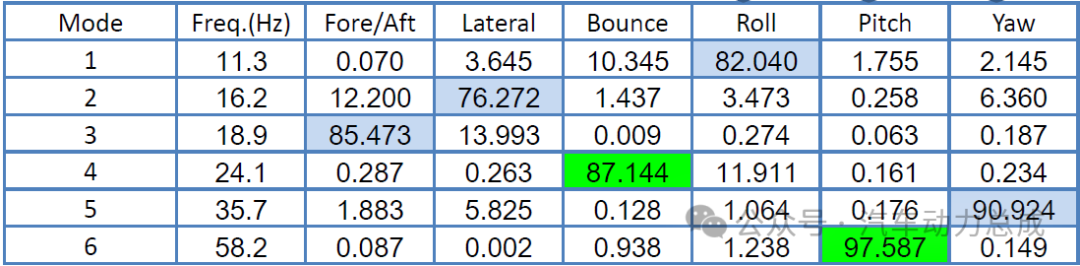

表1 某同轴电驱总成悬置系统刚体模态及解耦率

🎯 路噪视角下的两个补充原则：

• 电驱侧倾模态 vs 轮胎扭转模态 ≥5Hz，vs 车身模态 ≥3Hz

• 二级隔振方案里，甚至可以把侧倾/垂向刚体模态故意做成吸振器，吃掉轮胎扭转模态激起的车架振动——这是比较进阶的玩法了

结语

同轴电机悬置，单看是个橡胶+金属的小组件，但往深里做，牵连的是布置、支架集成、刚度解耦、路噪控制一整条链。

电机效率卷到95%+之后，下一轮差异化竞争，大概率会落到NVH这种"看不见但坐得出来"的地方。而悬置，就是这场仗里站在最前排的那个。
