CCM/BCM/DCM/PWM/PFM/PSM模式解析

4月前浏览993

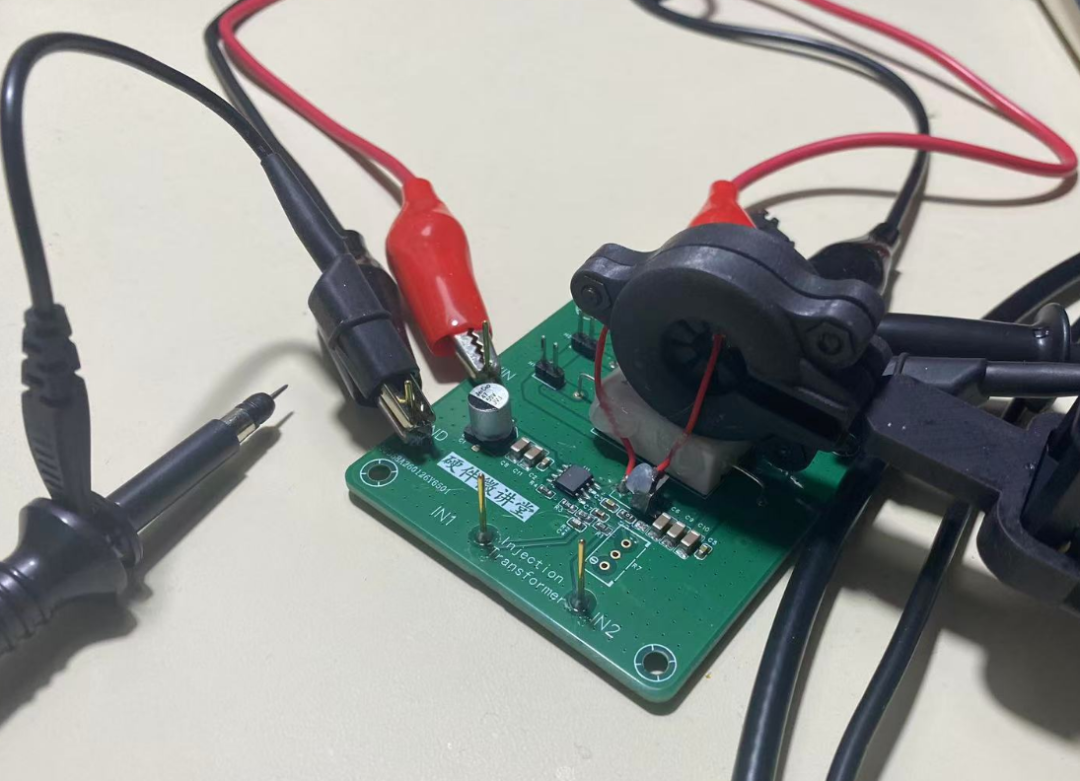

二火前段时间DIY了一块电源评估板,想着正好有机会可以看看Buck电源在不同负载下的工作情况,摸索下CCM、BCM、DCM、PFM、PSM等相关的内容。

注意:本文不会对CCM、BCM、DCM、FCCM、PWM、PFM、PSM等模式进行定义介绍,网上相关的资料很多,各位同学可以自行检索学习。



两个问题







照例,先抛出2个问题:

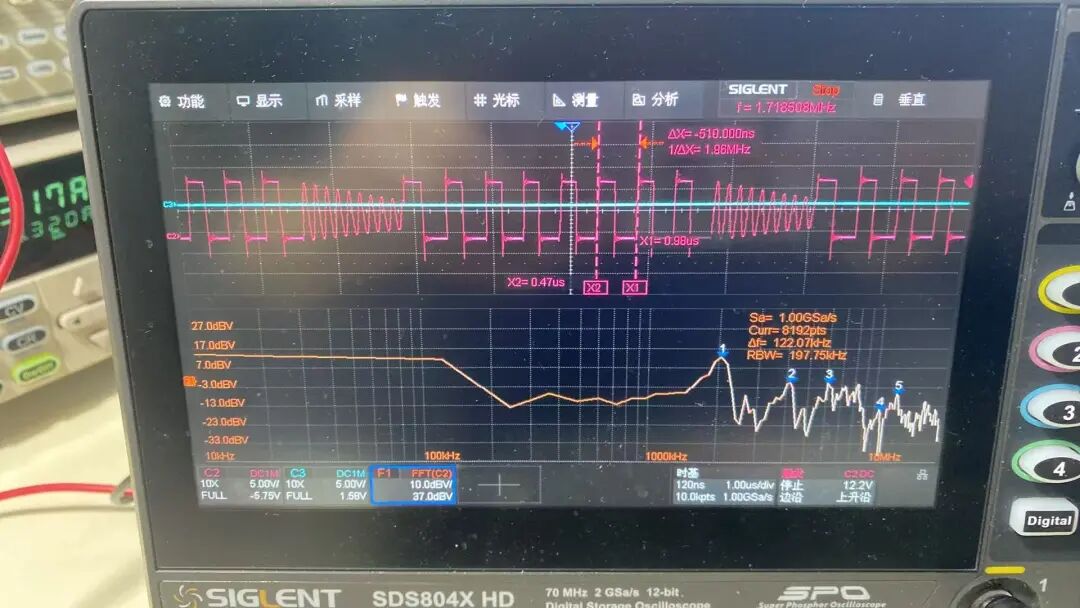

①如上图,Buck电源工作在什么模式下?
②Buck电源工作在DCM模式下,开关频率是固定的,还是变化的?

同学们可以先想一想。Buck电源有很多种模式(CCM、BCM、DCM、FCCM、PWM、PFM、PSM),我希望在回答上面的问题之前,同学们能搞清楚各种模式之间的关系以及各模式之间如何流转。在下面的文章中,我们将以实际案例来做分析。



fsw变还是不变?






Buck电源从CCM模式进入到DCM模式,fsw到底变不变?


老实讲,我的第一印象就是DCM模式下,开关周期不变,开关频率不变!

为什么?

因为我在很多文章或书籍中看到类似下面的截图:

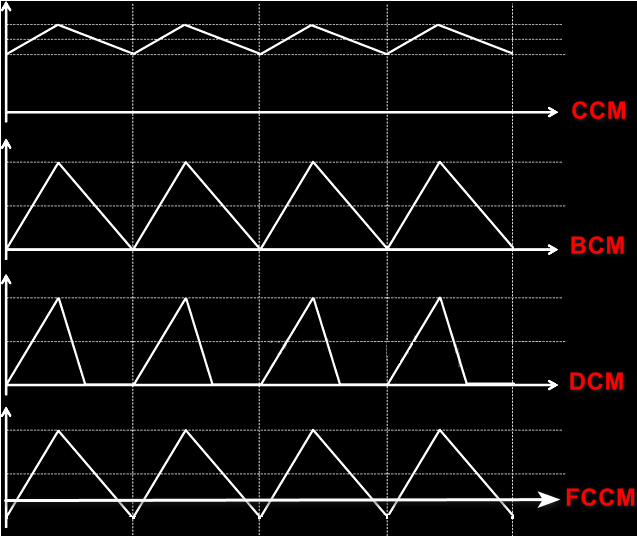

浅谈Buck电路与降压DC-DC 转换芯片(二)_专业集成电路测试网-芯片测试技术-ic test

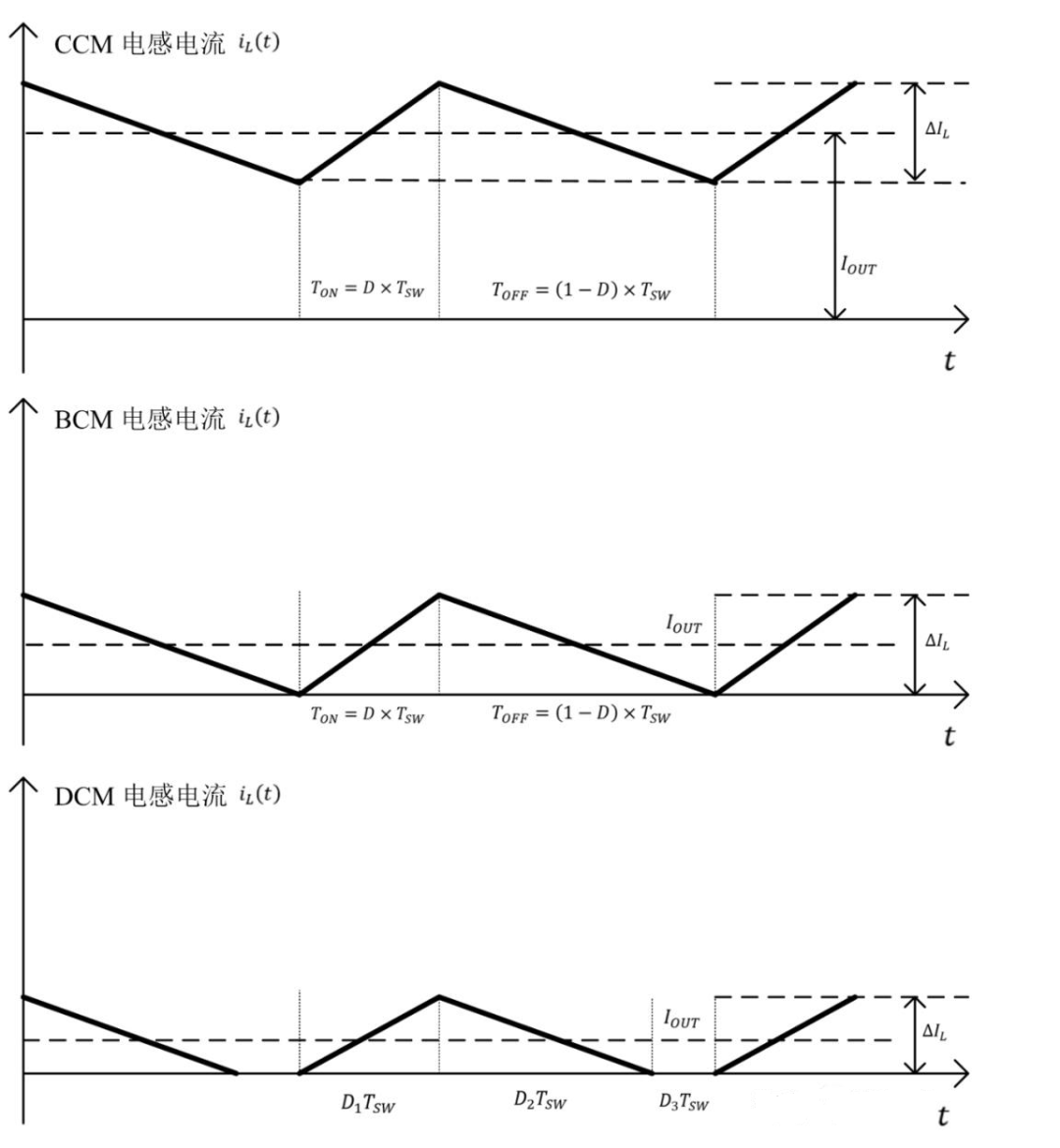

一文搞懂DCDC基础知识 - 知乎

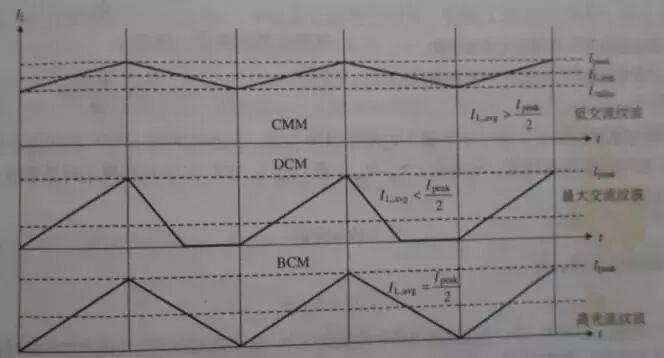

buck电路_buck电路输出电压公式-CSDN博客

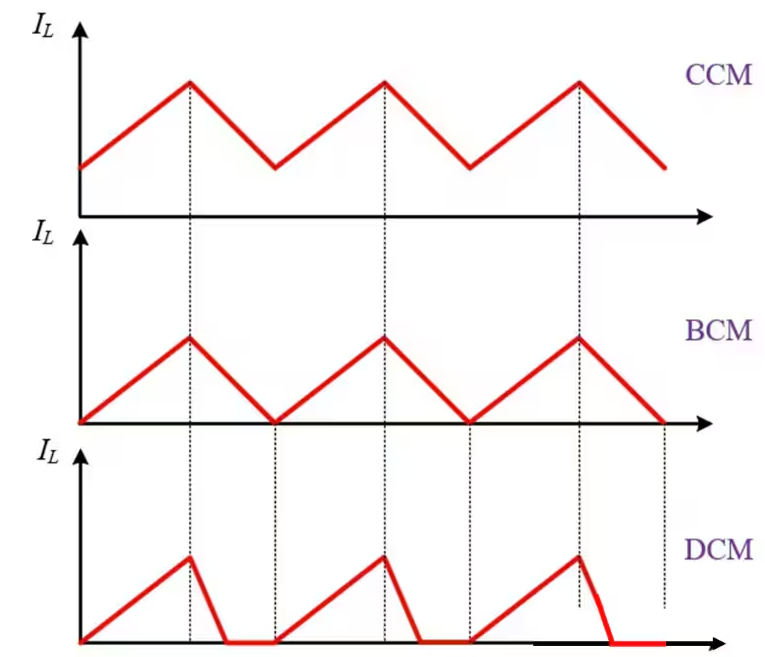

从上图中可以看出,从CCM到BCM再到DCM,已经标识出来总的开关周期没有变化,开关频率fsw不变。相比CCM/BCM,在DCM模式下,虽然下管导通时间toff比前面的CCM/BCM短,但是存在上下管都关断的空闲时间,如此总的周期还是一样,开关频率fsw没有发生变化。这没毛病!

单纯的我以为DCM都这样!



电流传输模式和脉冲调制模式






要搞清楚这个问题,首先我们需要先弄清楚DCM是什么?

随便问下豆包都能搜出来。DCM是Discontinuous Conduction Mode,是BUCK电源的电感电流在每个开关周期内会降至零的工作模式。它的关注点在于电感电流的状态,和CCM、BCM、FCCM一起看,就是关注电感电流是连续还是断续,是正值、负值还是零。这些都是Buck电源的电流传输模式。

直白讲,DCM并不关注Buck电源的开关频率fsw!

文章开头的问题,之所以把DCM和开关频率fsw联系在一起,是因为除了电源的电流传输模式外,还是电源的脉冲调制模式,比如PWM、PFM、PSM、FPWM、Burst Mode等等。电源的脉冲调制模式,换一种更直观的说法,就是电源进行能量传输需要进行斩波,斩波输能时驱动开关管的脉冲调制方法。这些调制模式的关注点在于开关频率fsw和脉冲宽度td。部分调制模式的电感电流实际是断续的,如此调制模式就和DCM模式产生了交集。



不同模式间流转的实例解析







基于二火自己做的电源评估板,我们实际测试下不同模式的波形,看看分别是怎样的。

来源:硬件微讲堂
电源
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-06-23
