矢网自带的信号发生器输出的波形又是正弦波了！

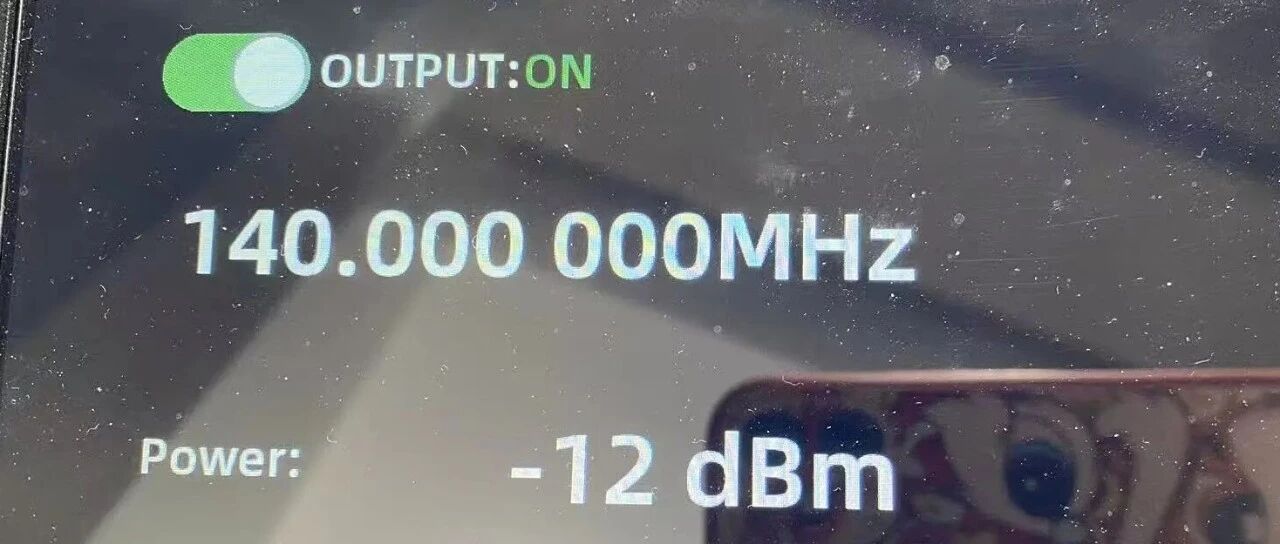

在上一篇文章《矢网自带的信号发生器输出的波形不是正弦波！》中提到小编手上矢网自带的信号发生器在进行50MHz信号输出时波形不是正弦波。近期在做尝试时又有新的发现，规律已明确，顺便聊一下。（1）当把VNA自带的信号发生器的频率设置为140MHz时，我们可以得到如下图所示波形，可以看出波形基本为正弦波。此时，我们把VNA的Port1接入到频谱仪上，可以获取到如下频谱。此时可以看到，基波和奇次谐波。（2）当我们把信号发生器的频率设置为130MHz时，示波器上可以得到如下波形。可以看出频率是130MHz，占空比大概是52%左右，波形类似正弦波，只是上升沿还有些不太像。此时再观察下频谱仪，由于占空比不是50%，所以除了基波和奇次谐波外，还存在明显的偶次谐波。（3）当我们把信号发生器的频率设置为150MHz时，示波器上可以得到如下波形。可以看出频率是150MHz，占空比是50%左右。此时再观察下频谱仪，频谱上体现了基波和奇次谐波。（4）又尝试输出200MHz，波形上也基本是正弦波，如下图，只是在示波器上的幅值更小（是由于示波器本体的带宽原因），占空比在50%左右。频谱上也是只看到了基波和奇次谐波。（5）后面又尝试了输出100MHz，波形上不是正弦波，占空比在51.5%左右。频谱上也是可以看到基波、偶次谐波和奇次谐波。 示波器波形如下，频谱就不放了。通过前一篇和本文的尝试可以得出初步结论，小编手上的VNA自带的信号发生器在140MHz以下输出的波形不是正弦波或者说是变形的正弦波；而在140MHz及以上输出的波形基本是正弦波。注：小编只是发现了这个现象，并尝试去摸索和理解这个现象。至于为什么这样，并不是很清楚。本文并不针对任何品牌，纯属个人摸索。小编手上也没有其他品牌（比如Keysight、Tek、罗德等）仪器作对比测试，毕竟咱现在是缺米少粮，也整不起。欢迎对这块比较了解的大工们在评论区留言讨论，谢谢！来源：硬件微讲堂
