芯片-封装-PCB系统级HSPICE及WaveView信号电源完整性分析_PCIE及LPDDR仿真

本课适合哪些人学习：

1、HSPICE零基础和希望深入学习和应用HSPICE软件的用户

2、信号完整性工程师、硬件工程师、封装PCB工程师

3、模拟电路工程师、系统仿真工程师

4、理工科院校学生和教师

6、EDA相关高速高频领域的科研人员

你会得到什么：

1、掌握HSPICE仿真方法，读懂且会查Help；

2、掌握多种仿真软件及技巧（ADS个HSPICE仿真对比）；

3、信号完整性、电源完整性基础理论及仿真实践；

4、高速信号频域串扰、插损等分析；

5、高速时域分析、误码率分析；

6、PCIE4 在ADS和HSPICE中仿真分析；

7、LPDDR5时域和频域分析、SPEC讲解等

8、IBIS及IBIS-AMI仿真方法；

9、TDR仿真方法；

10、时域和统计仿真分析方法等。

课程介绍：

还在为 HSPICE 零基础入门难而发愁？想深入掌握信号完整性（SI）与电源完整性（PI）仿真，却找不到系统教程？做高速 Serdes（如 PCIE4.0）、DDR（如 LPDDR5）仿真时，总被频域插损、时域眼图、误码率分析等难题卡壳？笔者使用HSPICE10余年，仿真过DDR3、DDR4、DDR5、LP4、LP5等各种ddr、PCIe3到PCIe5等多种Serdes，主要专注芯片、封装、PCB系统级电源完整性和信号完整性，笔者在仿真秀独家首发芯片-封装-PCB系统级电源完整性仿真宝典《HSPICE及WaveView信号电源完整性分析_PCIE及LPDDR仿真》本课程不仅仅是对HSPICE软件的介绍，更比较系统介绍了SIPI知识体系，还为学习者提供VIP群 交流，结识人脉、分享行业学习资料，答疑解惑，持续更新及加餐内容，平台还提供奖学金、就业内推和考试认证等服务。

一、为什么要购买这门课程

1、学会软件操作与应用能力：掌握 HSPICE 核心用法，包括基础语法、参数扫描、仿真精度控制，能独立编写网表，且学会通过 Help 文档自主解决操作问题，无需死记所有功能；学会 WaveView 工具的使用，辅助 HSPICE 仿真结果的查看与分析；掌握 ADS 与 HSPICE 的对比仿真方法，可对同一高速链路（如 PCIE4.0）进行仿真验证，多一种软件选择，提升工具适配灵活性。

2、学习信号完整性（SI）核心技能：理解 SI 基础原理，能完成高速信号频域分析（如插损、S 参数抽取与仿真）、时域分析（如眼图绘制、抖动分析）；精通 PCIE4.0 时域眼图、频域插损等指标仿真，掌握 TX 均衡、RX CTLE、DFE 自适应均衡对仿真结果的影响；熟练完成 LPDDR5（8533Mbps）全流程仿真，包括 NT-ODT 功能应用、Per-bit DFE 仿真（网上稀缺技能）；掌握 TDR 仿真（单端与差分模式）、IBIS 及 IBIS-AMI 仿真方法，能处理线性网络参数分析，解决高速 Serdes 仿真难题；学会超低误码率统计仿真，对比 FT、ME 等不同仿真模式的眼图差异与精度，能完成包含 PI 效应的统计仿真（网上罕见核心技能）

3、掌握电源完整性（PI）核心技能：掌握芯片、封装、PCB 整系统级别电源完整性仿真方法，而非传统简单计算 PDN；学会从 CPM 获取精准 PDN，参考三星等主流大厂经验构造 Worst case pattern，仿真电源纹波；理解 Zpdn（目标阻抗）在频域分析中的关键作用，掌握优化去耦电容（OPDleDTC/CDIE）的方法，包括电容数值、类型、位置选择，以及 Interposer eDTC 对 SI 和 PI 的改善应用。

4、夯实理论知识与底层逻辑：掌握 SIPI（信号与电源完整性）完整知识体系，理解傅里叶变换的时域与频域变换原理，建立扎实的理论基础，明晰仿真核心原理，如均衡技术（TX/RX 端均衡）、抖动类型（DCD、RJ、PJ）对仿真结果的影响，能透过工具表象解决实际问题，而非单纯依赖软件操作。

5、助力职业发展与自主拓展能力：对硬件、封装 PCB、系统仿真工程师而言，可突破仿真技术瓶颈；对想进入芯片领域的学习者，能独立仿真各类 IO 网表、研究电路行为，成为进入芯片 SIPI 相关部门的 “敲门砖”。学完课程后可自主研究其他 SIPI 相关内容，掌握 “从简单链路验证功能→应用到复杂仿真” 的学习方法，能独立拓展更多高速接口或场景的仿真。

6、提升实战问题解决能力。可完成包含 PI、SI 效应的 DDR 系统仿真，构造等效 PDN 网络、W-element 模型，解决实际项目中多因素耦合的仿真难题；本课程仿真方法参考三星等大厂经验，结果符合行业规范，学完后可直接应用于实际项目，助力项目一次成功。

7、本课程还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

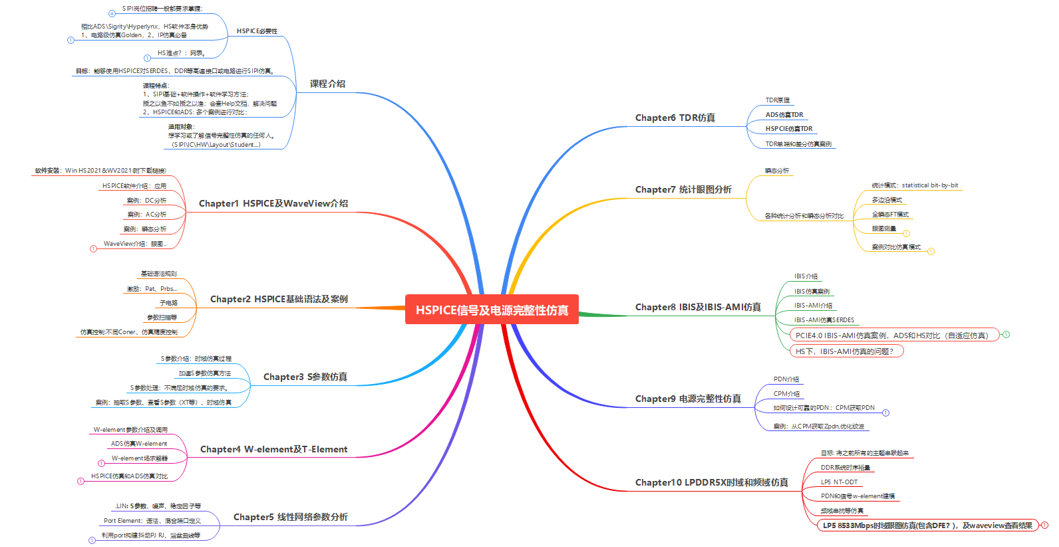

二、课程大纲及主要内容

无论你是 HSPICE 零基础的新手，想搭建仿真知识框架；还是硬件、封装 PCB、系统仿真工程师，需要提升实战能力；或是理工科院校学生、EDA 领域科研人员，想为职业发展添砖加瓦 —— 这门课都能精准匹配你的需求！以下是课程大纲及主要内容：

1、通过三个网表了解HSPICE和WaveView基本使用；

2、学习HSPICE的基于语法和如何参数扫描、仿真精度控制等

3、SIPI必用的S参数：抽取S参数、查看S参数、加速S参数仿真方法等。

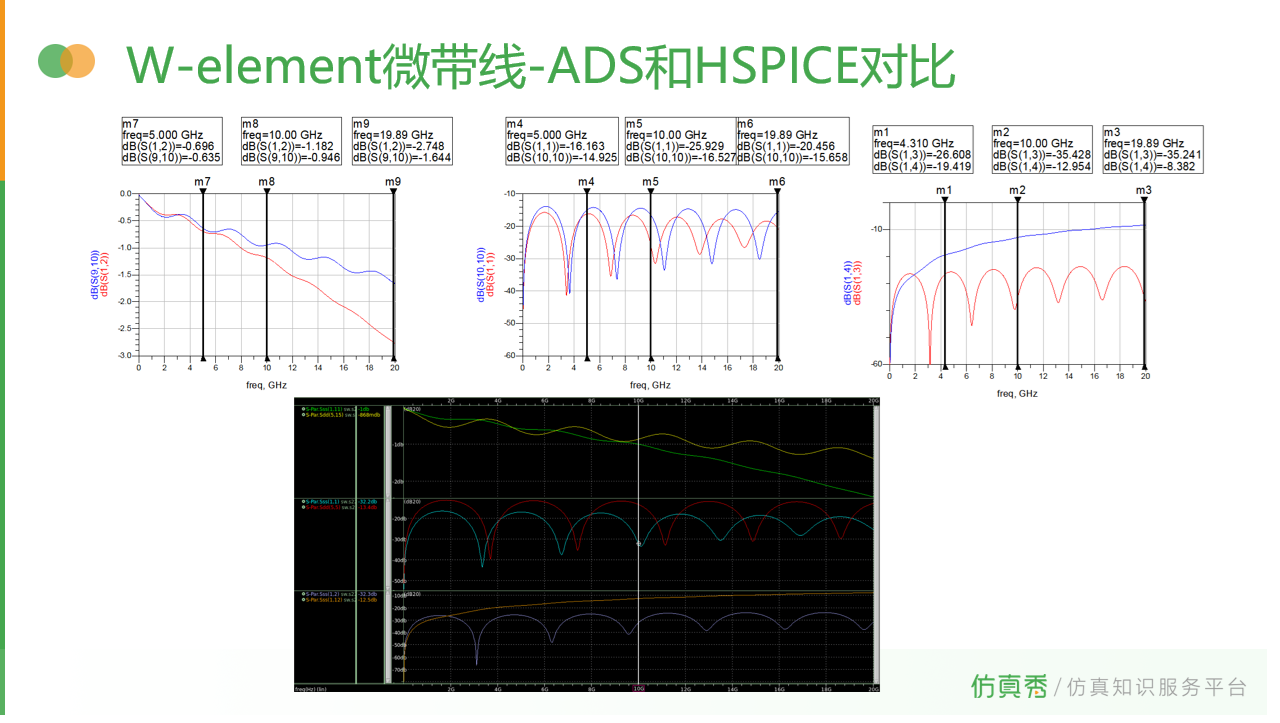

4、前仿真和后仿真优化需要用到的W-element及T-element产生及使用；

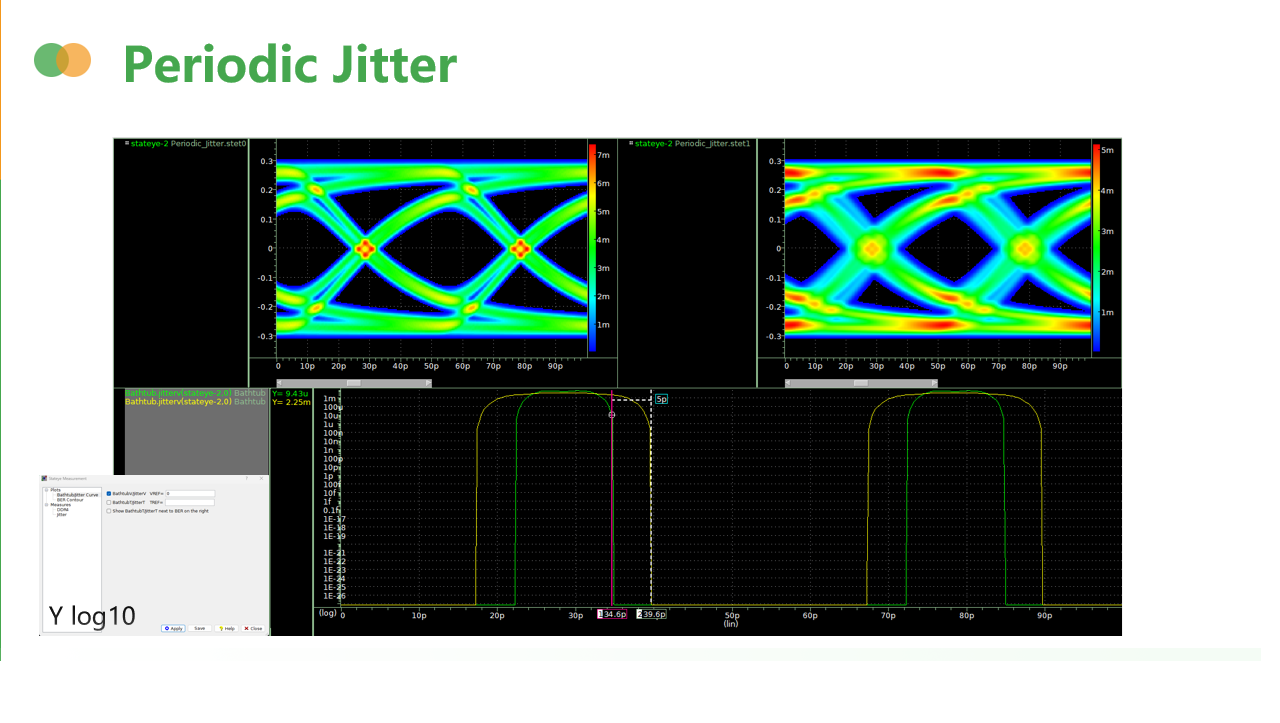

5、统计分析中：抖动仿真分析、误码率曲线（DCD、RJ、PJ等）

6、SIPI必备技能：ADS和HSPICE如何仿真TDR（单端和差分）；

7、超低误码率仿真需要用的统计仿真分析，因为HSPICE支持很多种统计分析模型，我这里用一个网表来演示不同模式眼图差异（FT、ME等模式差异及精度对比）；

8、SIPI必备技能：IBIS及IBIS-AMI使用；这里用目前最长用的PCIe4.0接口仿真频域和时域指标，验证TX均衡、RX CTLE、DFE自适应均衡对仿真结果影响，这里用ADS和HSPCIE对比同一个链路，仿真结果基本一致，让读者同时掌握ADS和HSPICE仿真高速Serdes方法（时域眼图、频域插损等指标）；

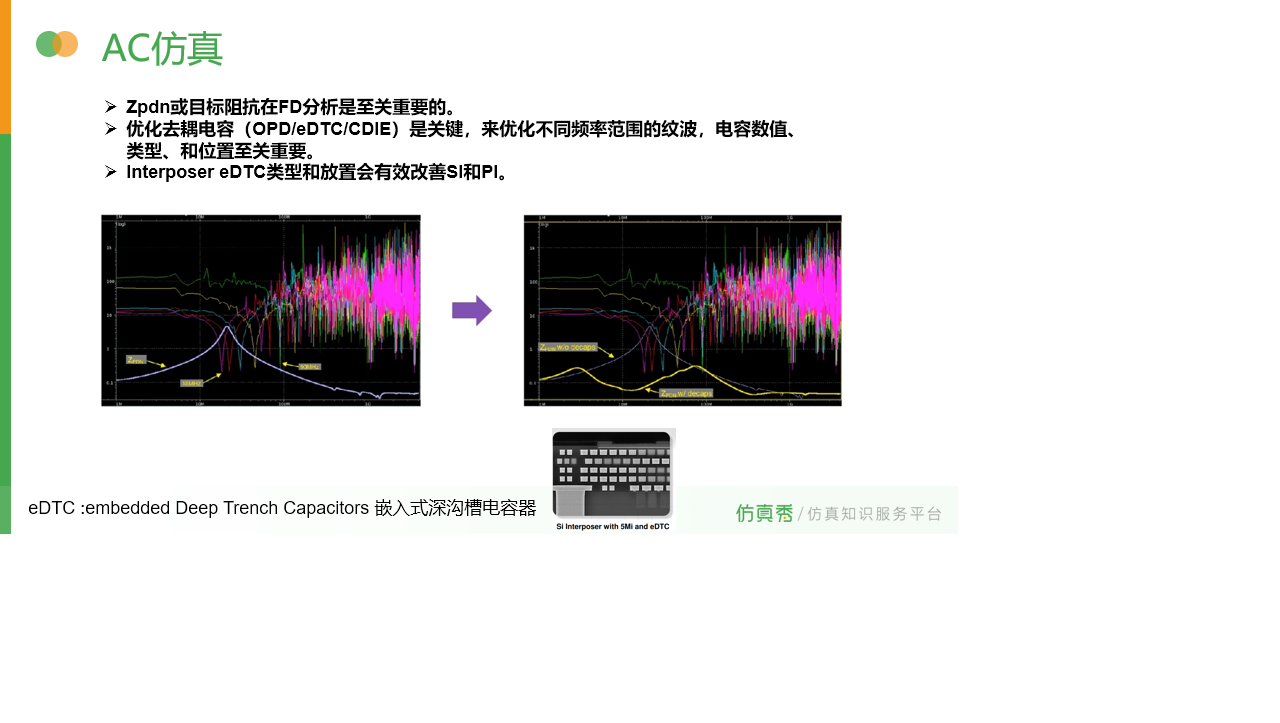

9、SIPI必备技能：芯片、封装、PCB整了系统级别电源完整性仿真方法；

相比传统通过计算简单获取PDN方法，本文介绍如何从CPM获取精准的PDN,如何构造Worst case pattern仿真纹波（参考三星等一些主流大厂的经验）。

10、这里还会介绍傅里叶变化时域和频域变换；

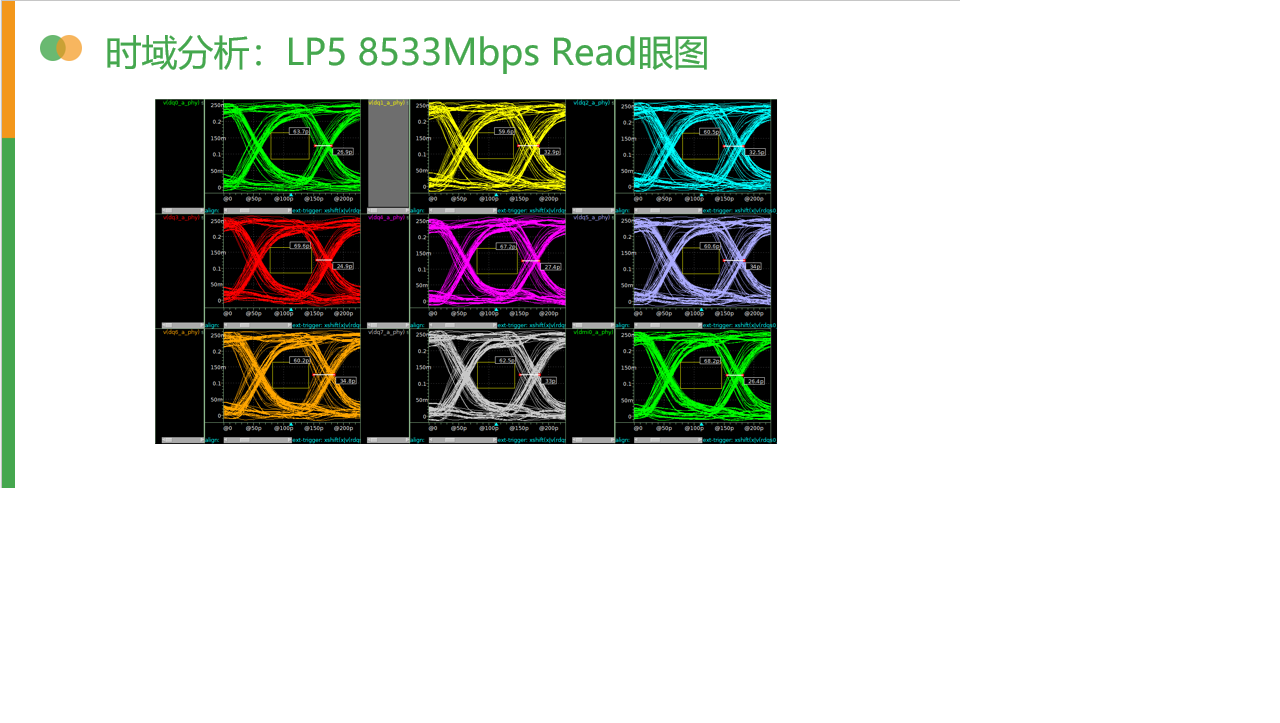

11、最后通过多个复杂的LP5（8533Mbps）网表，系统介绍如何仿真DDR系统，如何构造等效PDN网络，W-element模型,然后用一个实际的包含了PI、SI效应的网表分布进行时域、统计域仿真（多种模式），包含了PI效应的统计仿真，这在网上基本没有资料（核心技能）；还介绍了LP5中NT-ODT功能使用、如何仿真Per-bit DFE，这些在网上资料很少或者没有资料；

一共十个章节，基本涵盖了信号完整性的主要方面，对于想学习信号完整性的同学来说，学完本课程，可自行研究其他内容；对于只会ADS的同学来说，多了一个软件选择；对于想进军芯片仿真的同学来说，就可以仿真各种IO网表，研究电路行为，这是想进芯片SIPI相关部门的敲门砖；

三、购买注意事项

1、本课程为无形商品，为用户提供免费试看内容，不支持无理由退款。

2、由于ios系统（苹果手机/电脑/IPAD）购买无形商品和服务，需用户在苹果商店充值秀币后下单，并征收30%的苹果税。推荐苹果用户在仿真秀官网选择微 信和支付宝直接支付，购买成功后支持在苹果手机和电脑观看。

3、课程资料请在本详情页附件下载。云盘下载有可能失效，请联系客服人员加入VIP订阅用户群，不局限课程配套资料，还可以与同行交流行业学习资料、加餐内容、高薪内推、讲师答疑等附件服务。

4、更多行业学习资料凭借订单截图和账号，申请加入VIP群，联系作者获得，仅限购买用户一人进群获得。禁止同一订单或账号多人申请进群，账号登录异常将账号停用处理。

四、写在最后

最后希望提醒大家：

没有人能记住所有语法，掌握所有功能，学会根据需要查看Help；

多看一些相关论文，了解软件的优势和劣势；

软件只是工具，多掌握仿真原理，解决实际问题；

学习过程从简单到复杂，不要一开始就写很复杂的电路；

用最简单的链路验证一个功能的使用，然后应用到复杂的仿真中去；

课程多少有些不足和错误之处，希望大家多多反馈。

最后希望大家的项目都能一次成功！！

课程相关图片：
