Speos案例 | 基于Speos的衍射波导AR风挡HUD系统仿真解决方案

2月前浏览648


随着智能汽车座舱技术快速迭代,增强现实抬头显示(AR HUD)已成为高端智能车载座舱的核心配置。相较于传统反射镜式AR HUD,衍射波导型AR HUD凭借体积小巧、集成性强、适配各类车载座舱狭小空间的优势,成为行业主流发展方向。衍射波导AR HUD融合纳米级光栅微结构与宏观投影镜头系统,光学链路复杂,传统单一仿真软件难以实现全链路性能校验。Ansys光学仿真套件构建了Zemax OpticStudio+Lumerical +Speos一体化设计仿工作流,覆盖投影镜头设计、亚波长光栅建模、系统级光学集成分析全流程。

其中Ansys Speos作为系统级仿真核心工具,可实现多软件数据无缝对接、三维环境光学仿真、人眼视觉感知评估,为车载AR HUD光学性能优化、成像质量校验、杂散光抑制提供专业仿真支撑。本文基于Ansys官方衍射波导AR风挡HUD仿真案例,全面解析Speos在AR HUD研发中的应用价值、仿真流程、核心参数及结果分析,为车载光学行业研发人员提供参考。

衍射波导AR HUD技术优势与仿真痛点

1.1 技术核心优势

AR HUD可将车速、导航、路况等行车信息直接投射至驾驶员视野区域,实现视线不离路的安全驾驶辅助。衍射波导架构摒弃传统大体积反射镜模组,利用表面浮雕光栅(SRG)与光波导全反射原理完成光信号传输,核心优势如下:

  • 结构微型化:整体体积远小于传统反射镜方案,易于嵌入仪表台狭小空间;

  • 成像画质优:可精准控制光路传播,适配大视场、高清晰度成像需求;

  • 适配性广泛:兼容各类车型风挡曲面结构,满足不同座舱布局设计要求。

1.2 行业研发仿真痛点

衍射波导AR HUD跨尺度光学特性显著,纳米级光栅结构与宏观镜头、风挡、波导结构相互耦合,研发过程面临多重仿真难题:

  • 跨尺度仿真割裂:纳米光栅衍射特性与宏观镜头光路无法同步建模分析;

  • 多部件协同难:投影镜头、耦合光栅、光波导、车载风挡的光学匹配难以校验;

  • 真实场景适配弱:无法模拟日光干扰、环境路况、人眼实际视觉感知效果;

  • 性能量化缺失:视场角、成像均匀性、光效、杂散光等关键指标难以精准测算。

Ansys Speos依托多软件协同能力、非序列光线追迹、物理无偏渲染技术,完美解决上述痛点,实现AR HUD从部件设计到系统级验证的全流程仿真落地。

基于Ansys一体化AR HUD仿真架构与软件分工

本次AR风挡HUD仿真采用Ansys三大光学软件协同作业模式,各软件各司其职,数据无缝流转,最终由Speos完成系统级集成与分析。

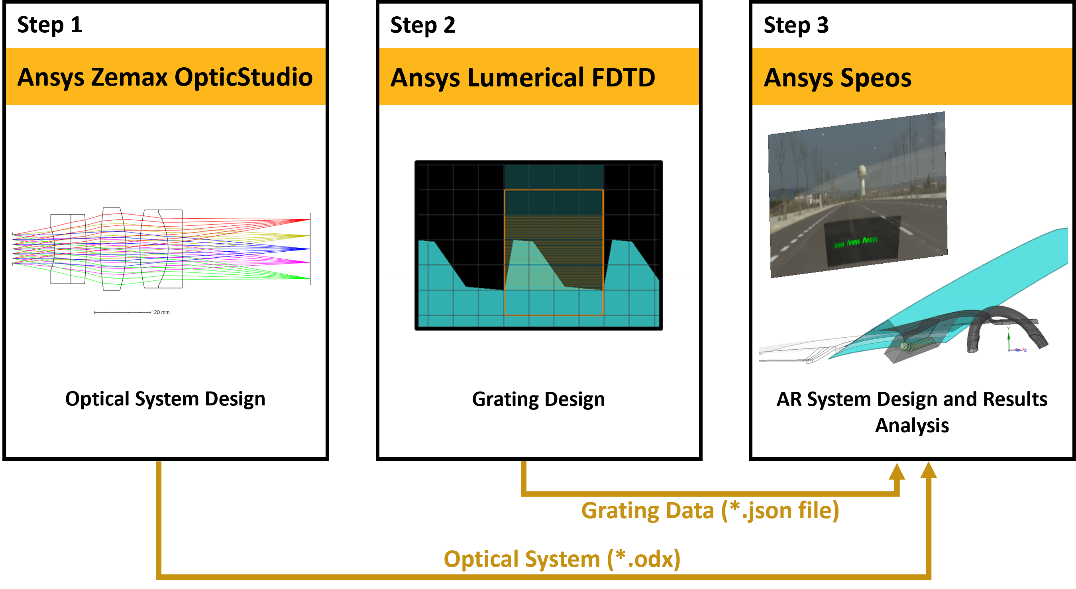

图1:AR HUD仿真全流程架构图

2.1 Ansys Zemax OpticStudio:投影镜头系统设计

作为专业光学镜头设计工具,负责AR HUD投影光路核心设计:

  1. 设计三片式投影镜头模组,搭配双胶合透镜结构,有效校正色差与球差,保障全视场成像清晰度;

  2. 锁定核心光学参数:系统视场角22°、总长106mm、光源与首透镜间距45mm、入瞳直径10mm;

  3. 支持通过Export Optical Design to Speos功能导出.odx格式文件,完整留存镜头几何结构、位置姿态、材料及镀膜参数,直接对接Speos。

2.2 Ansys Lumerical FDTD/RCWA:亚波长光栅设计

聚焦纳米级表面浮雕光栅仿真建模,是衍射波导核心器件设计关键:

  1. 采用严格耦合波分析(RCWA)与时域有限差分(FDTD)求解器,建模输入、输出耦合光栅衍射特性;

  2. 优化光栅核心参数,适配530nm基准波长、1.52折射率波导材料;

  3. 导出JSON光栅数据文件与.sop插件文件,以表面属性形式接入Speos,实现亚波长结构在光线追迹仿真中的精准复刻。

2.3 Ansys Speos:系统级集成与光学仿真分析

作为仿真流程核心载体,承担模型集成、三维场景搭建、光线追迹、性能仿真、人眼感知评估全流程工作:

  1. 无缝导入Zemax镜头.odx文件与Lumerical光栅JSON文件,实现跨尺度模型融合;

  2. 构建车载三维场景,包含风挡、光波导、外壳等几何结构,还原真实装车环境;

  3. 基于CPU/GPU并行计算,开展非序列光线追迹,输出光谱辐照度、辐射亮度分布图;

  4. 量化评估成像畸变、重影、视场角、光效、色彩均匀性及日光杂散光干扰等关键指标。

衍射波导AR HUD核心器件关键参数

本次仿真案例采用一维衍射波导架构,配置输入耦合光栅与输出耦合光栅,依托全反射实现光路传输,核心器件参数标准化设定如下。

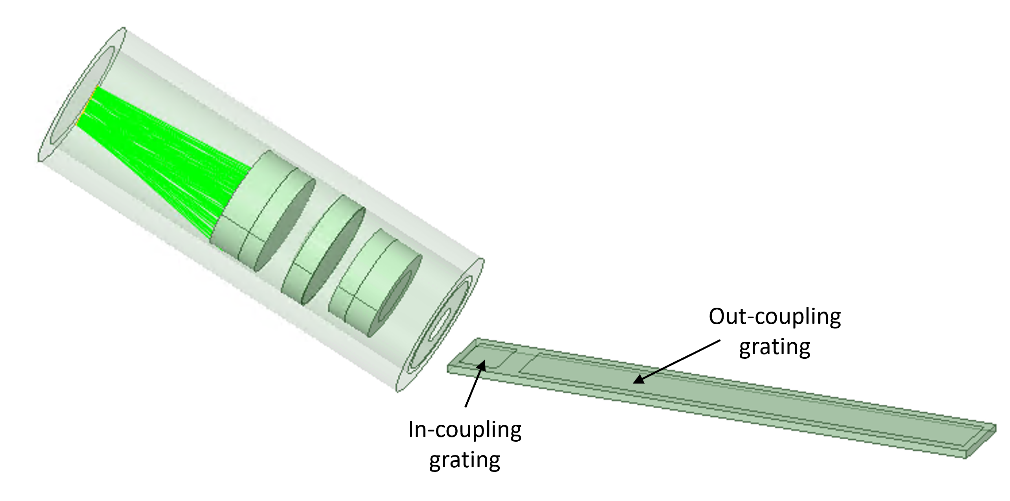

图2:波导光栅结构示意图

3.1 光波导几何参数

光波导尺寸140mm×21mm,厚度2mm;输入耦合光栅尺寸10mm×15mm,输出耦合光栅尺寸120mm×15mm,搭配专用遮光外壳结构,杜绝投影系统与波导周边漏光问题。

3.2 输入耦合光栅核心参数

优化工作波长530nm,材料折射率1.52;入射角度θ=65°、φ=0°,出射角度θ=43.1°、φ=0°;光栅周期4μm,优化衍射级次m=1。当材料折射率为1.52时,光波导全反射临界角为41.14°,该光栅出射角度满足全反射传输条件。

3.3 输出耦合光栅核心参数

匹配波导内光路入射角度θ=43.1°、φ=0°,垂直出射θ=0°、φ=0°;光栅周期0.51μm,优化衍射级次m=-1,保障光路垂直投射至驾驶员视野。

3.4 光栅衍射角度理论计算

通过光栅方程n×sin(θ)=n×sin(θ)+m×λ/d,可精准计算各级衍射角度,仅1~4级衍射光可在波导内实现有效传播,其余级次光路被抑制,为光栅参数优化提供理论依据。

基于Ansys Speos的AR HUD完整仿真流程

本次仿真核心聚焦Speos端操作,分为模型导入配置、三维几何搭建、光栅属性赋予、仿真工况设置、仿真运算、结果分析六大环节,适配Speos 2025 R1及以上版本。

4.1 多软件模型数据导入

  • 投影镜头导入:在Speos中调用光学设计交换组件,加载Zemax导出的.odx文件,匹配坐标轴系统,一键生成三维镜头模型,可直接查看镜头原始设计参数且不可篡改;

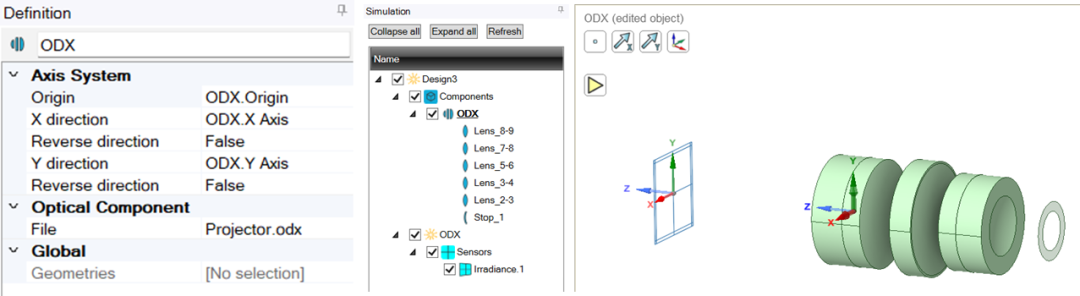

图3:Speos光学设计导入界面

  • 光栅模型导入:加载Lumerical输出的.json光栅参数文件与.sop插件文件,为光波导耦合面赋予亚波长结构表面属性,同时配置纹理贴图与尺寸参数。

4.2 三维几何结构搭建

在Speos中完成车载核心结构建模与导入:

  1. 导入整车弧形风挡模型,还原真实曲面形态;

  2. 内置设计标准尺寸光波导,并划分输入、输出光栅区域;

  3. 定制遮光外壳几何模型,规避光路漏光与杂散光反射。所有基础模型可直接调用案例初始文件HUDWaveguide_Start.scdocx快速搭建。

4.3 光栅材料与UV映射配置

  • 自定义光学材料:分别创建输入、输出耦合光栅专用材料,绑定光栅插件文件与参数文件,配置纹理贴图基础参数;

  • UV映射定向:新建UV映射坐标系,精准匹配光栅排布方向,确保衍射光路传播角度符合设计值;

  • 渐变效率优化:在输出耦合面添加渐变蒙版纹理,通过梯度亮度调节,提升AR HUD全屏成像亮度均匀性;

图4:波导光栅属性配置界面

4.4 仿真光源与传感器设定

仿真配置三类光源与专用辐射亮度传感器,还原真实行车光学环境:

  • PGU显示光源:单色530nm窄带光源,尺寸12.5mm×0.4mm,亮度1000cd/m²,朗伯光源发散角20°,模拟AR HUD图像投影光源;

  • 环境路况光源:搭载.exr格式路况环境贴图,亮度1000cd/m²,模拟日间行车外部环境光;

  • 自然太阳光源:设定临界照射角度,模拟强光直射下日光对AR HUD成像的干扰;

  • 人眼视觉传感器:焦距7米,视场角24°×13°,成像分辨率1mm×1mm,模拟驾驶员人眼实际观测视野。

4.5 逆向仿真工况搭建与运算

采用反向仿真模式(光线从传感器向光源反向追踪),搭建三组独立仿真工况,支持GPU加速运算大幅缩短仿真耗时:

  • Inverse_PGU工况:仅包含投影光源与全结构,仿真AR HUD自身成像光路;

  • Inverse_Env工况:搭载环境路况光源,仿真外部环境光与AR HUD的耦合成像效果;

  • Inverse_Sun工况:配置临界角度太阳光源,仿真日光杂散光、仪表台反射对成像的干扰。

三组仿真独立运算后,可通过光度计算编辑器合并结果,保留各光源独立可控属性。

Speos仿真结果深度分析与性能评估

通过XMP Viewer、测量工具、光迹分析工具及人眼视觉实验室,从成像缺陷、核心性能、环境适应性三大维度完成结果校验。

5.1 AR HUD原生成像效果分析

调取Inverse_PGU仿真结果,可清晰观测两大成像缺陷:一是车载弧形风挡导致的图像畸变问题;二是风挡双层玻璃表面互反射引发的重影现象,为风挡曲率优化、镀膜方案改进提供仿真依据。

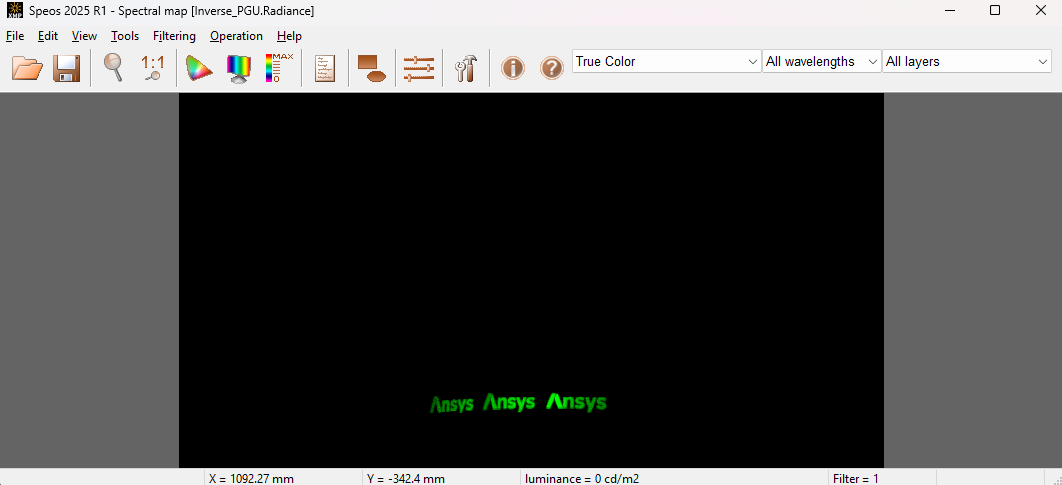

图5:AR HUD成像畸变仿真效果图

同时借助Speos测量工具,可精准测算三大核心性能指标:

  • 光学效率:通过输入光源亮度与成像像素亮度比值,计算系统光传输效率;

  • 视场角(FOV):利用自定义线条测量功能,直接读取角度型传感器视场角,或通过公式FOV=2×arctan(x/(2×f))计算画幅型传感器视场;

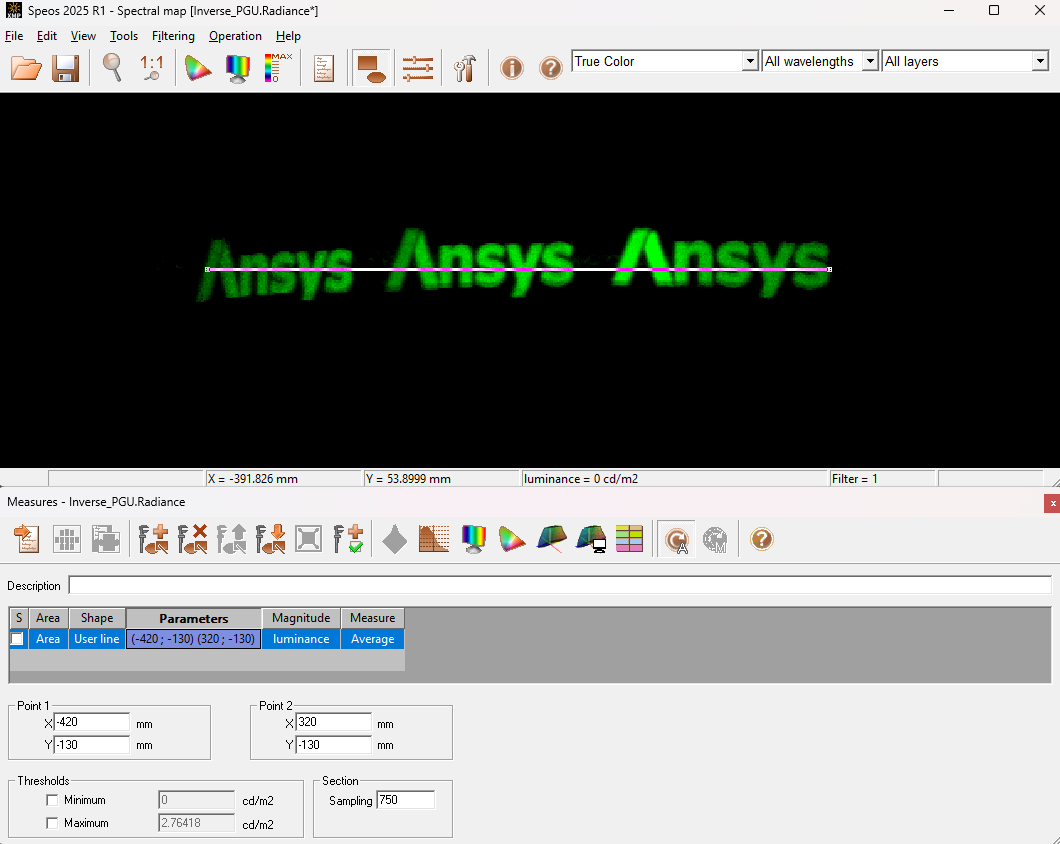

图6:自定义线条测量视场角

  • 色彩均匀性:提取xyY、uvY、Lab等色彩坐标参数,通过极值比值评估全屏色彩一致性,支撑光学系统参数折中优化。

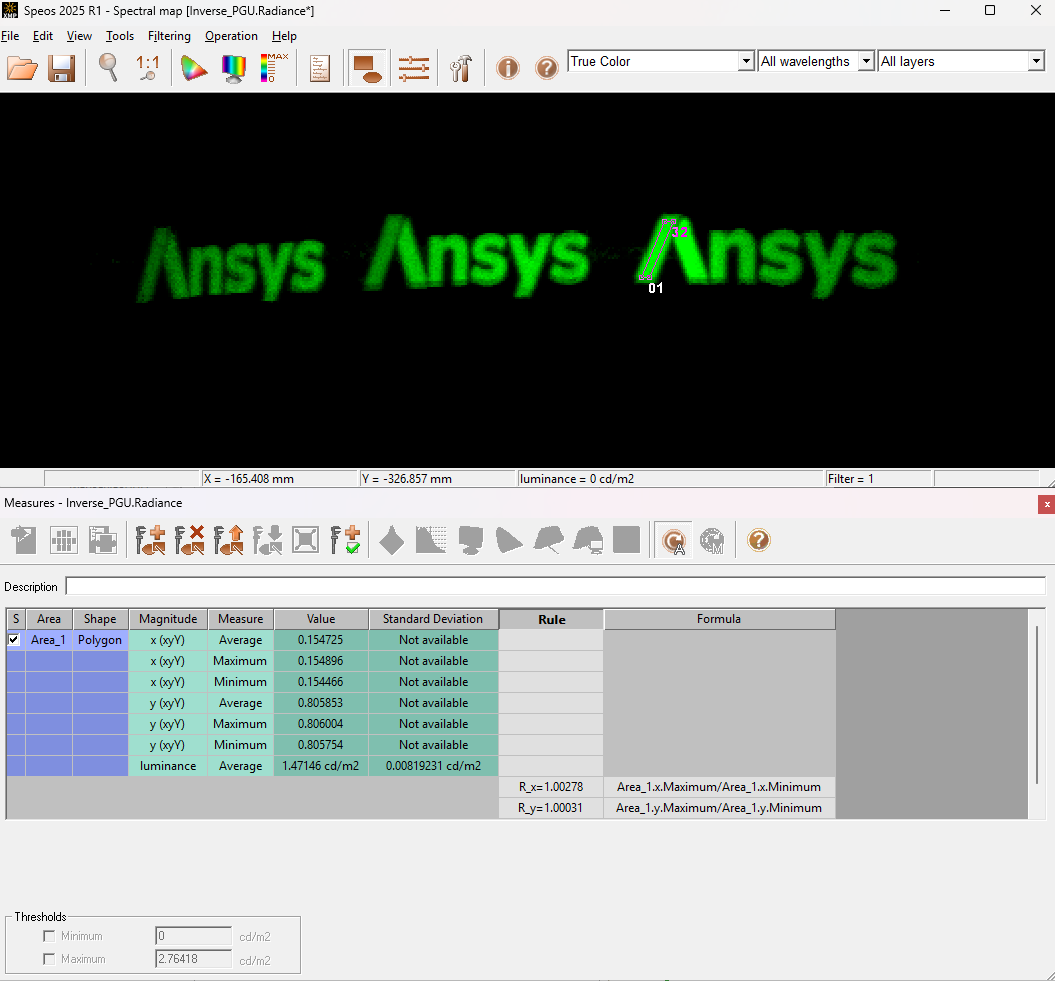

图7:色彩均匀性测量

5.2 环境光耦合仿真分析

Inverse_Env仿真结果显示,仪表台预留透光开口区域存在明显亮度暗区,该区域为波导光路投射虚拟像的专用通道,仿真可精准预判仪表台结构布局对AR HUD成像的遮挡影响,指导座舱结构协同设计。

5.3 日光杂散光干扰分析

Inverse_Sun仿真还原强光下三类光学现象:

  • 白色 区域:太阳光照射仪表台哑光皮革后,经风挡反射进入人眼视野;

  • 纯黑区域:光线入射波导光栅后无反射,形成视觉暗区;

  • U型灰色 区域:HUD外壳反射光经风挡二次反射形成杂散光,即便采用纳米黑材料仍无法完全消除。

通过Light Expert光迹分析工具,可三维追溯杂散光传播路径,针对性优化外壳材质、安装角度及遮光结构。

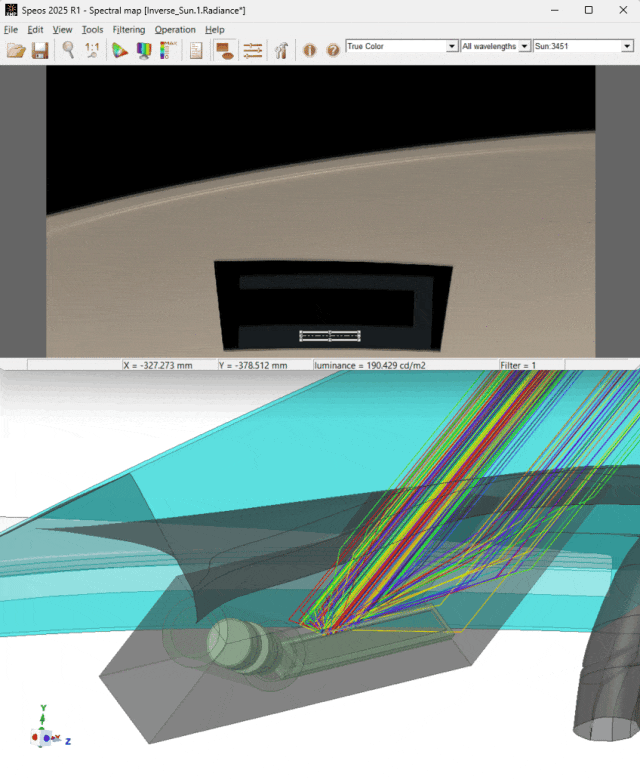

图8:日光杂散光光迹分析界面

5.4 多工况结果融合与可视化调试

将三组仿真结果合并后导入人眼视觉实验室,通过虚拟光照控制器可实时调节PGU光源、太阳光、环境光亮度比例,直观观测不同光照场景下AR HUD成像效果,实现参数快速迭代优化。

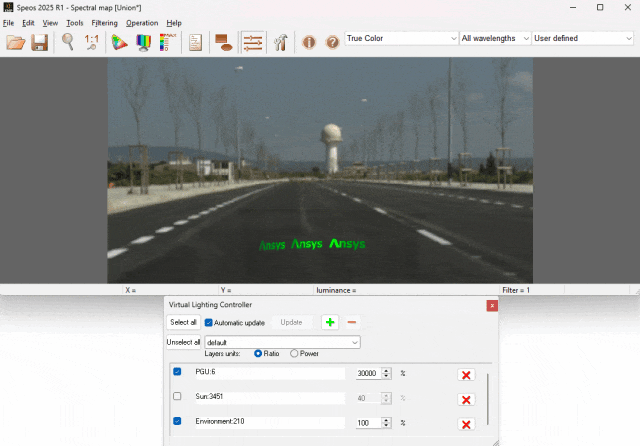

图9:成像效果图

参考案例

https://optics.ansys.com/hc/en-us/articles/44843180268179-Augmented-Reality-Windshield-Head-Up-Display


来源:摩尔芯创
