3D教程 | 扎带捆绑状态难表达？中望3D曲线折弯一步到位

可扎带零件本身是一根长条，要让它"绕一圈"扣上，靠手动调整外形既费时又难保证光顺。其实这事没这么难，今天望Sir教大家使用中望3D的【按曲线折弯】，只需画好一条路径曲线，扎带就能沿着路径自动弯过去。

 操作步骤

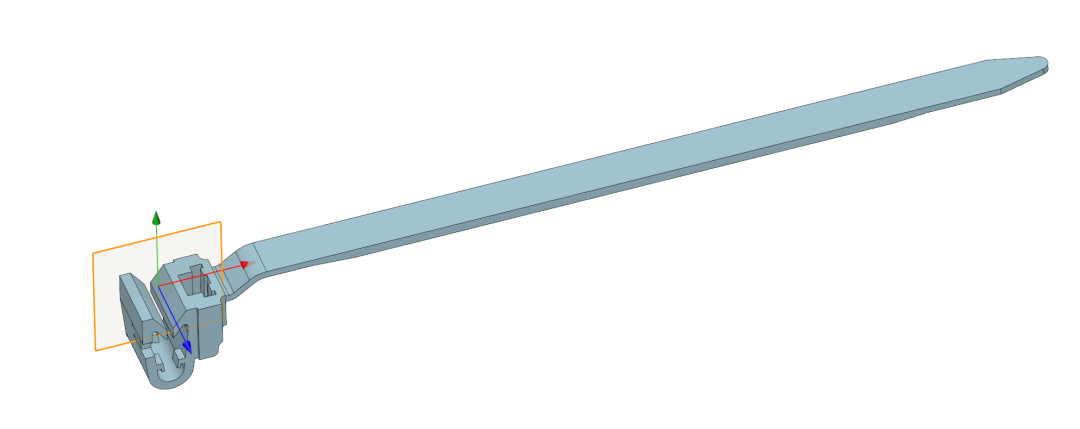

1.打开中望3D，拖入一个扎带模型；

2.在扎带实体的中心位置新建一个基准面（如果实体原本就在默认坐标面位置则不需要新建）；

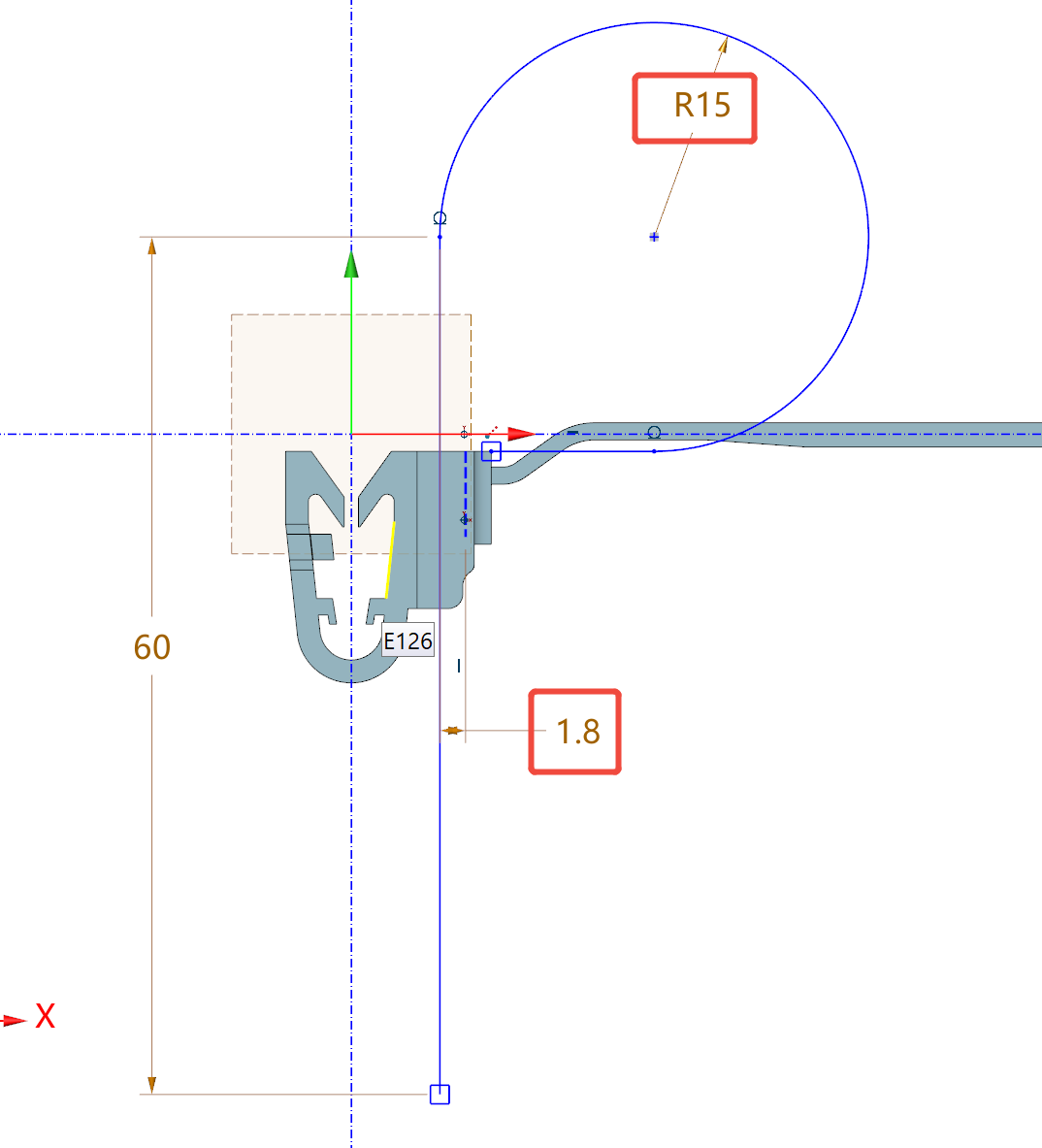

3.使用步骤二的基准面绘制草图，绘制出扎带变形的路径，如下图所示；

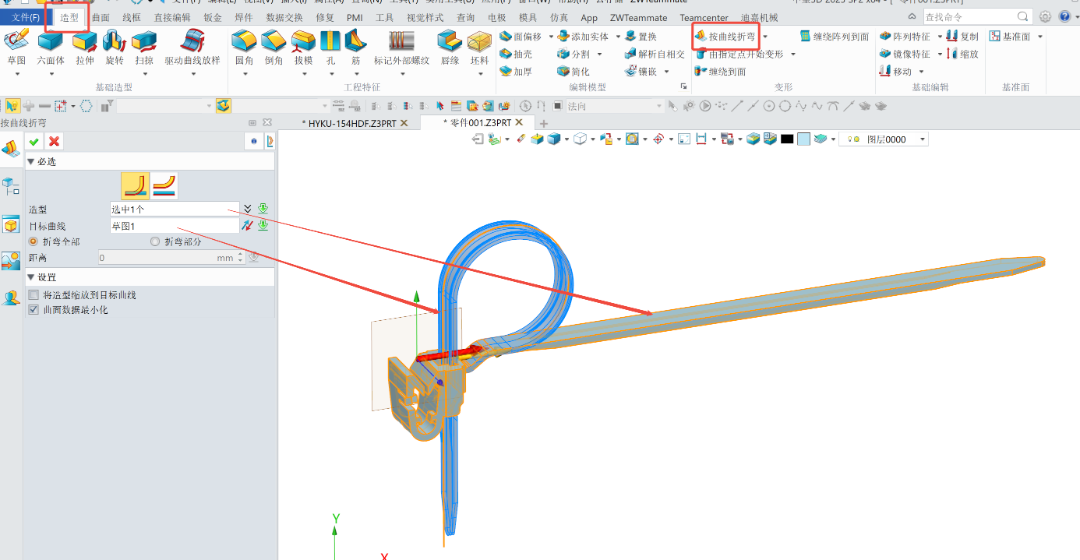

4.退出草图，然后使用【造型】模块的【按曲线折弯】命令，如下图操作；

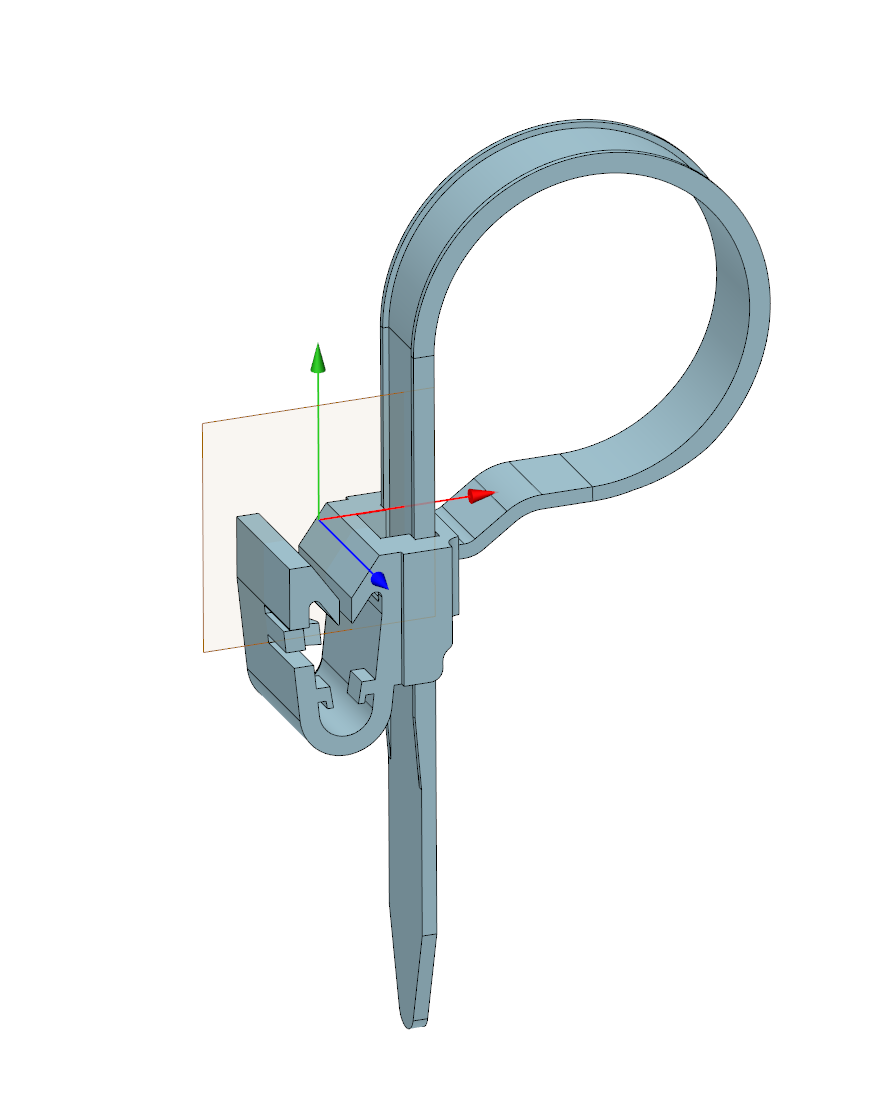

5.点确定即可得到扎带捆绑效果的模型；

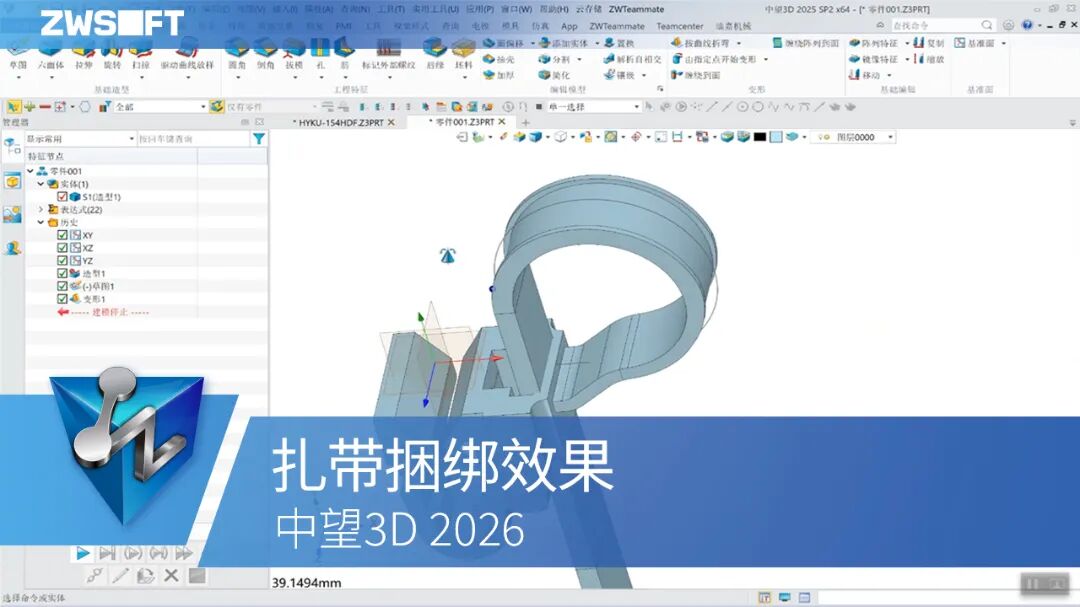

点击图片进入中望技术社区查看！



使用中望3D的【按曲线折弯】，原本需要反复调整外形的扎带捆绑，只需一条路径曲线就能一步到位。下次再遇到需要表达"装配后状态"的柔性件，先试试用中望3D【按曲线折弯】让它沿着路径自己变形。
