让更优结构从材料中“显现”：OptFuture生成式设计
前言

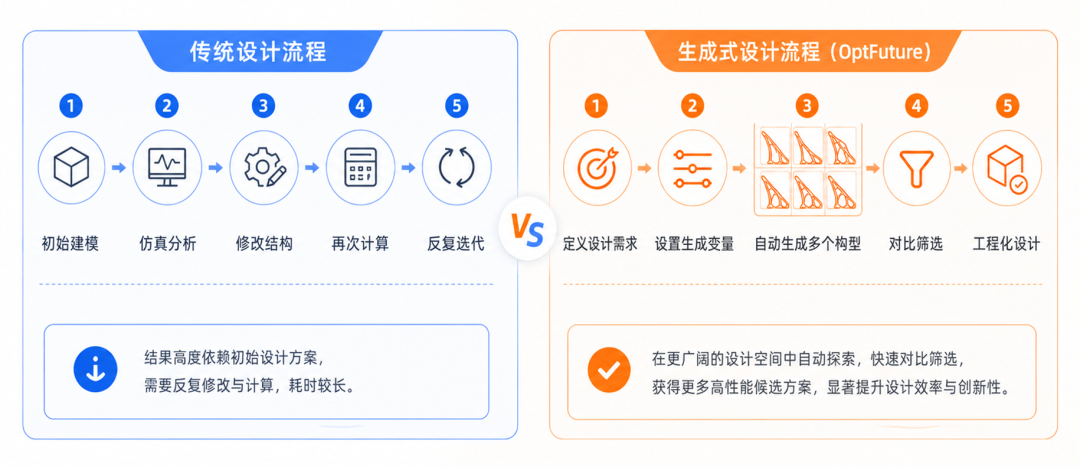

在传统设计流程中，一个零件往往是这样诞生的：工程师先凭经验画出初始结构，再进行有限元分析；发现应力偏大，就加筋；发现重量超标，就减薄；改完重新计算，再根据结果继续调整。如此反复，直到结构性能、重量和制造要求达到一个相对平衡的状态。
这个过程并没有问题，但它有一个明显的局限：设计结果很大程度上取决于工程师一开始画出了什么。
如果初始结构的传力路径不够合理，后续设计通常也只能围绕已有方案不断修补。工程师可能经过多轮迭代，最终得到一个“能够使用的方案”，却未必充分探索过其他可能的结构形式。
生成式设计试图改变这个过程
生成式设计，到底改变了什么？
提到生成式设计，很多人的第一反应可能是：“输入一句话，软件自动生成一个零件”。

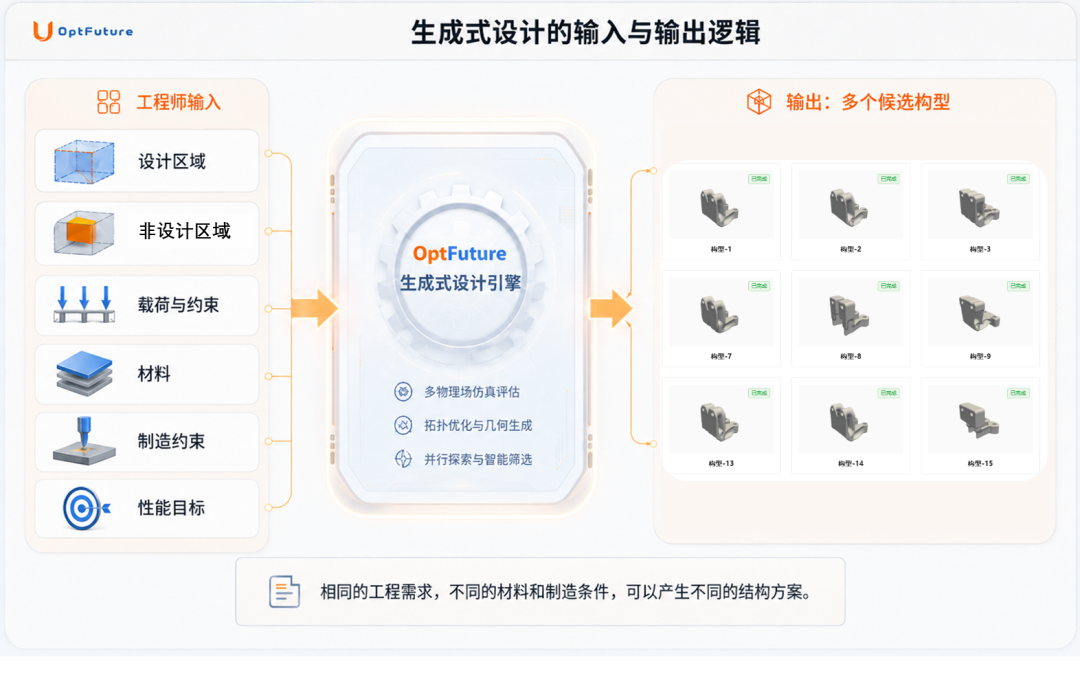

实际上，工程领域的生成式设计远比“自动画图”更严谨，也更复杂。它不是让软件脱离工程条件自由发挥，而是由工程师先定义问题：哪些已有材料允许参与优化；哪些安装、连接和受力特征必须完整保留，结构承受什么载荷；哪些位置需要固定，使用什么材料，需要满足怎样的强度、刚度或频率要求，最终又准备采用什么制造工艺。
随后，软件在这些工程条件构成的设计空间中，探索不同的材料保留方式，并生成多种候选构型。换句话说：
工程师负责定义边界，软件负责探索可能性
传统拓扑优化通常是在一组已经确定的条件下寻找一个优化结果。例如，材料确定、体积分数确定、制造约束确定，求解后获得一个构型。
但在产品设计早期，很多条件往往并没有完全确定。使用哪一种材料？采用哪一种制造方式？最小构件尺寸设为多少？是否需要满足对称性？不同方案之间，重量、刚度和制造难度如何取舍？
如果使用传统拓扑优化，工程师通常需要复 制多个算例，分别修改材料和制造参数，再逐一计算和整理结果。
生成式设计则可以将这些可能变化的参数定义为生成变量，自动形成多种组合，并分别完成优化求解。
因此，生成式设计与拓扑优化并不是相互替代的关系，它更像是在拓扑优化基础上增加了一层设计空间探索能力：
拓扑优化关注一组确定条件下的优化结果；
生成式设计关注多组条件下可能出现的不同结构方案。
行业中的多种生成式设计方案，本质上也与拓扑优化、材料分布优化和多方案筛选密切相关。
一次设置，多个构型如何形成？

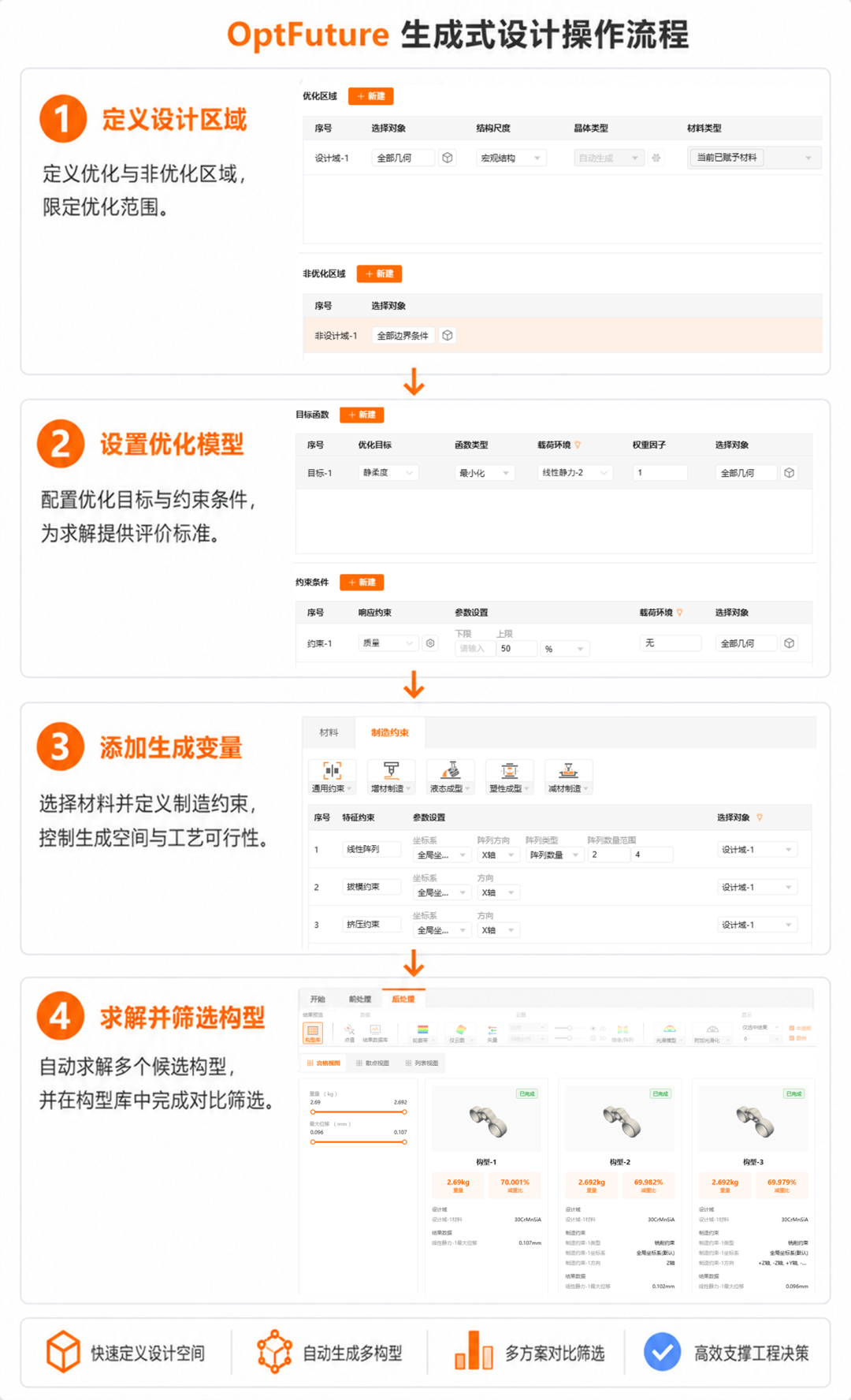

OptFuture生成式设计的基本流程，可以概括为四个步骤：
定义设计区域
设置优化模型
添加生成变量
求解并筛选构型
1、定义设计区域

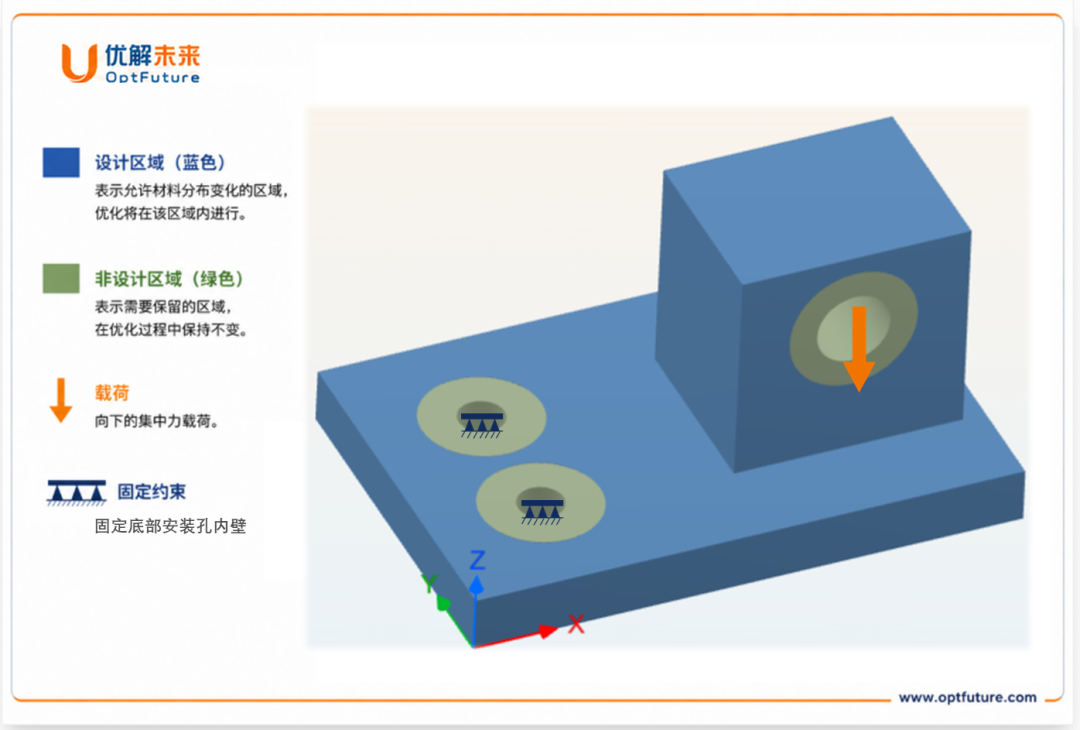

首先是设计区域。它为优化准备一块已经包含材料的实体区域，软件将在该区域内识别主要传力路径，并逐步去除低效材料。设计区域越合理，软件能够探索的材料路径越充分；如果空间过小，结构可能还没有来得及形成有效传力路径，就已经被几何边界限制住。与之对应的是非设计区域。安装孔、加载位置、固定端、连接面以及必须保留的功能结构，都不能在优化过程中被删除，需要定义为非设计区域。
设计区域决定哪些已有材料允许参与优化，非设计区域决定哪些连接、安装和受力特征必须完整保留。
2、设置优化模型
接下来是优化模型。生成式设计并不是只改变几何外形，它仍然建立在完整的工程分析基础上。用户需要设置材料、载荷、约束、目标函数、性能约束以及载荷工况。
例如，对一个轻量化支架，可以设置质量或静柔度最小，同时要求最大位移不超过规定值、von Mises应力不超过材料许用值，并同时考虑竖直载荷和侧向载荷。
软件生成的形状看似复杂，本质上却是在回答一个非常具体的问题：
如何从已有实体中去除低效材料，同时保留清晰可靠的传力路径？
3、添加生成变量
真正让一个算例生成多种结果的，是“生成变量”。在同一个设计域中，用户可以选择多种材料，也可以设置不同的制造约束。
材料不同，弹性模量、密度和强度不同，形成的传力路径和结构尺寸自然也会不同；制造方式不同，结构能够采用的形态也会发生变化。
原本需要工程师复 制多个算例、反复修改参数、逐个求解的工作，现在可以在一个生成式设计任务中统一完成。
4、求解并筛选构型
完成生成变量设置后，OptFuture会根据不同的材料和制造约束组合，自动生成并求解多个候选构型。
求解完成后，用户可以在构型库中集中查看不同方案，并结合重量、减重比及相关性能指标进行初步对比，筛选出更值得进一步分析的构型。
从一次求解得到一个结果，转变为一次任务获得多个可供比较的候选方案。
性能好还不够，结构还要“做得出来”
没有制造约束的拓扑优化结果，往往会优先追求力学性能。在较低的材料保留比例下，结构中可能出现不规则孔洞、细小分支、复杂筋条和局部尺寸变化。这些材料路径在数值计算中可能非常有效，但真正进入制造环节时，未必能够直接加工。
生成式设计不能只回答“结构性能好不好”，还需要进一步回答：
“这个结构怎么做？”
制造约束的作用，就是在优化阶段提前限制材料去除方式：
尺寸约束可以减少过细的构件和过小的孔洞，使局部特征更加规整；
平面对称和阵列约束可以使结构满足对称性或重复特征要求；
拔模和悬垂角约束分别面向成型和增材制造场景；
挤压约束要求优化特征沿指定方向保持连续，适用于型材、梁类和近似等截面构件。设置挤压方向后，结构沿该方向的截面变化受到限制，结果通常比无制造约束的构型更加连续，也更接近型材挤压后的结构形态；
铣削约束需要考虑加工方向和刀具可达性。以2.5轴铣削为例，材料通常需要能够从一个或两个主要方向去除，优化结果应尽量避免从指定加工方向无法到达的封闭区域。3轴铣削可以从更多方向加工，设计自由度更高，但仍然会受到进刀方向、深腔、刀具可达性和装夹方式的限制。
不同制造约束并不是简单地让结果变得更平滑或更规整，而是在同一初始实体内，规定哪些材料可以按照什么方式被去除。

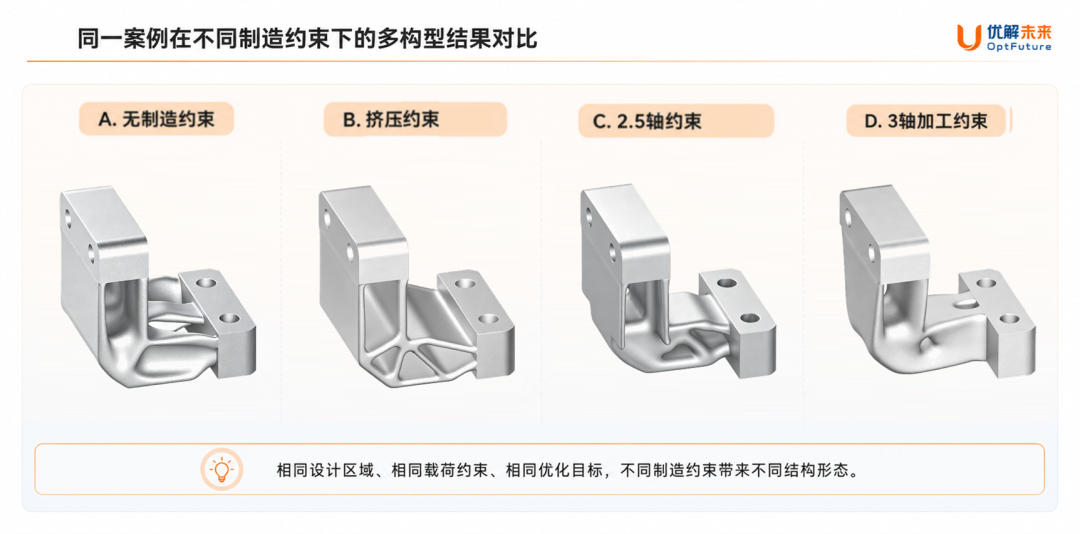

因此，在相同的设计区域、载荷、约束和优化目标下，仅改变制造约束，就可能得到形态明显不同的构型：无制造约束的方案可能拥有更自由的材料路径；加入尺寸约束后，细小特征减少；加入铣削约束后，孔槽和减重区域会更符合加工方向。这也是生成式设计的重要价值之一：
它不仅展示结构在力学意义上可以怎样减重，也帮助工程师评估不同制造路线会将结构引向何种形态。
一次生成多个构型，怎么计算、怎么选？
当材料和制造约束形成多个组合后，生成式设计不再是等待一个结果，而是启动了一组结构探索任务。
OptFuture可以在进程监督中查看不同构型的计算状态，包括预估构型数量、实际生成构型数量、当前求解构型、计算进度、迭代步、耗时、优化曲线以及相关警告和错误信息。但生成结果只是第一步，真正困难的是如何选择。
质量最小的方案，可能应力偏高；刚度最好的方案，可能重量更大；最容易加工的方案，可能并不是成本最低的；结构最复杂的方案，也未必最适合后续修改和批量生产。
因此，生成式设计并不存在一个脱离场景的“绝对最优解”。

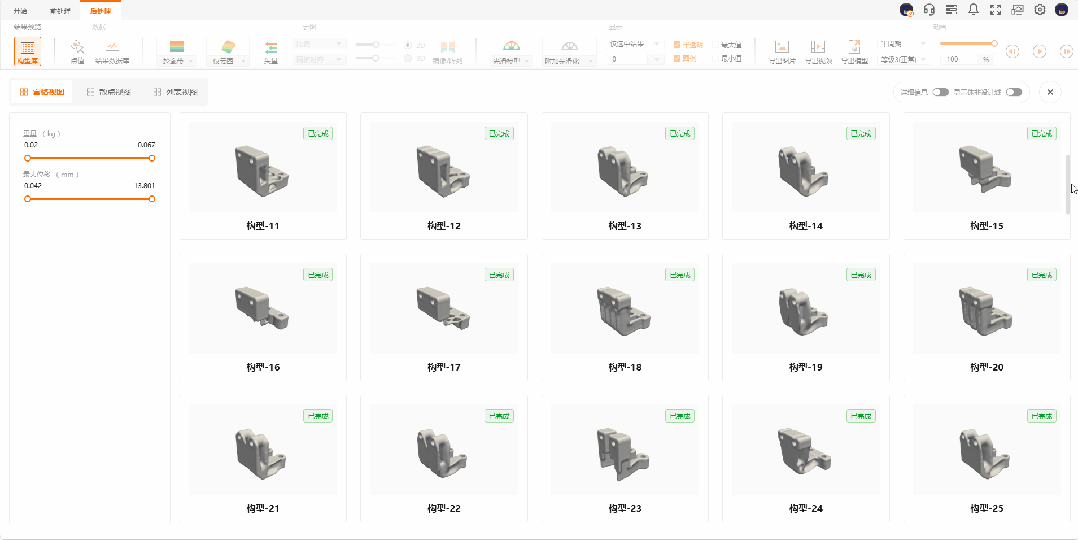

OptFuture通过构型库集中展示多个候选方案。工程师可以对比不同构型的重量、减重比、材料、制造约束，以及优化模型对应的最大位移、最大应力等关键性能指标。
这使方案评审不再是“打开一个结果、记下一组数据、关闭后再看另一个结果”，而是把不同结构及其性能差异放在同一套流程中进行比较。
以一个常见安装支架为例：左侧安装面固定，右侧孔位承受载荷，安装孔、加载孔和接触面必须保留，同时要求在满足刚度的前提下尽可能减重。
传统设计可能从L形板开始，再根据经验增加三角筋。生成式设计则可以在相同的设计空间中，分别得到类似桁架的轻量化构型、沿挤压方向连续的型材构型、适合单向加工的开放式构型，以及适合多方向加工的块体构型。
它们解决的是同一个问题，却采用了不同的结构语言。
此时，工程师不再需要围绕单一初始方案反复试错，而是可以从多个已经完成计算的候选构型中，选择更符合产品需求的方向。
从一个结果，到一片设计空间
软件能够识别材料利用效率，也能够计算应力、位移和质量，但它并不知道某个区域是否需要预留装配空间，某个表面是否用于焊接和检测，也无法独立判断某种材料或结构是否适合现有生产线。
生成式设计可以帮助工程师更快地发现不同的材料去除方式，却不能替代工程师对产品功能、制造工艺和工程风险的判断。
因此，与其说生成式设计是在“替代设计”，不如说它正在改变设计工作的重点：
从反复修改单一结构，转向定义问题、探索方案和完成工程决策。
过去，工程师经常问：“这个结构还能不能再轻一点？”

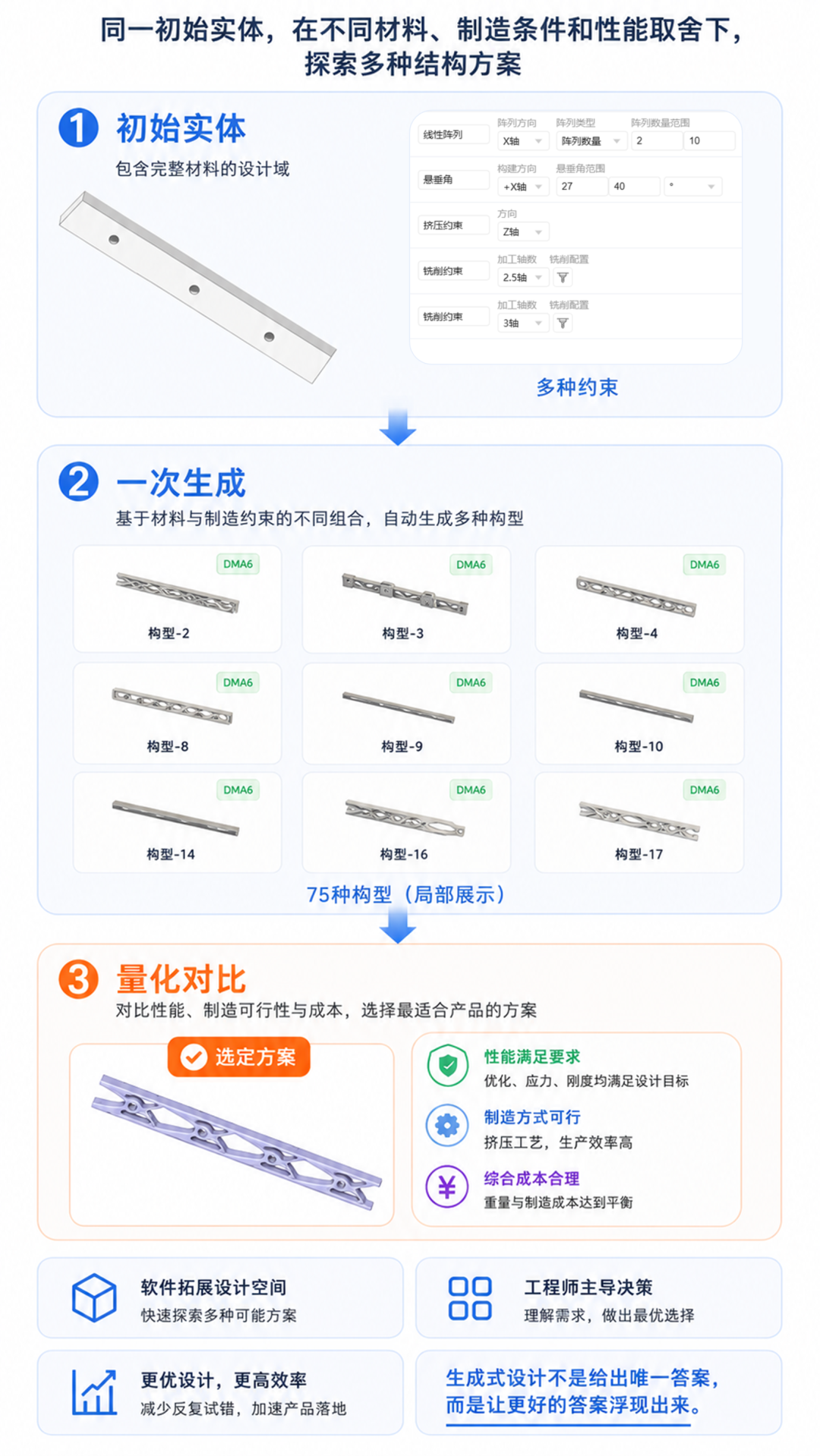

生成式设计进一步追问：“在不同材料、制造条件和性能取舍下，同一个初始实体还可以形成哪些结构方案？”
前者是在已有方案上继续改进，后者则是在明确的实体设计域内，系统探索多种材料保留方式。OptFuture生成式设计基于现有拓扑优化能力，将材料变量、制造约束、多构型求解和结果筛选纳入统一流程，使工程师能够在一次任务中获得并比较多种候选构型。
它输出的不只是一个“最优形状”，而是一组可以继续验证、修改并实现工程化的设计选择，即使是一支小小的机械手臂末端支架，也能在生成式设计的加持下展示出更多的可能。
