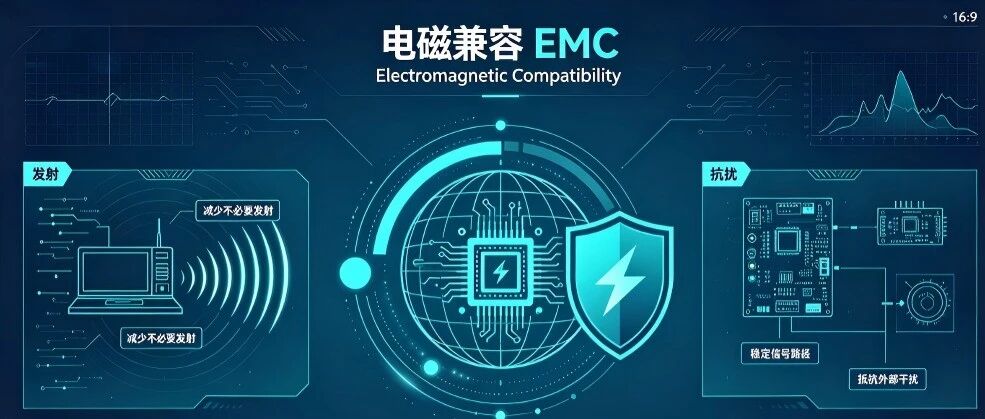

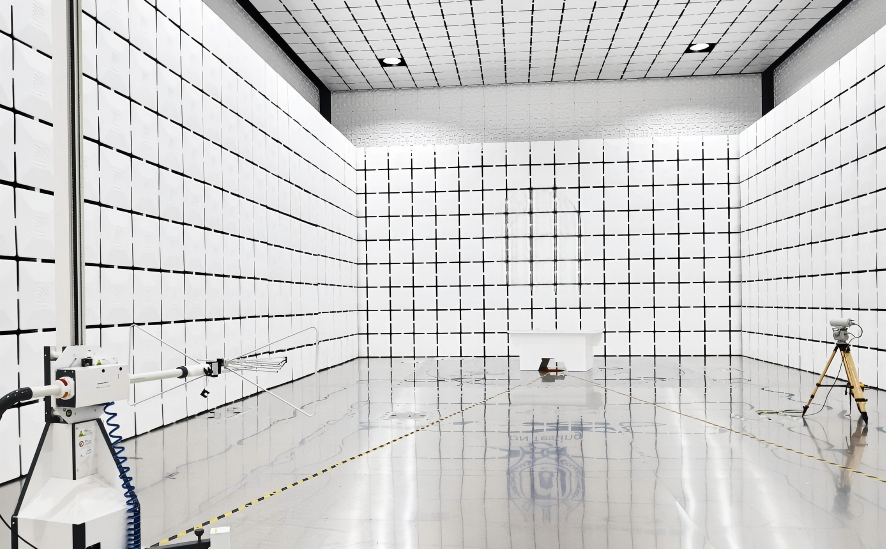

在硬件研发、PCB设计、开关电源、工控设备、医疗器械、汽车电子项目里，EMC电磁兼容是绕不开的硬指标。很多工程师刚接触电磁相关测试时，经常被EMC、EMI、EMS三个缩写搞得一头雾水：到底什么是电磁兼容？什么是电磁干扰？什么是电磁抗扰度？三者之间是什么逻辑关系？测试项目又分别对应哪一块？产品过认证到底要测哪些内容？很多资料碎片化，把名词混在一起讲解，越看越混乱。EMC不是单一一项测试，它是一套完整体系，包含干扰发射EMI和抗干扰能力EMS两大分支。简单一句话概括：EMC是总目标，EMI是向外捣乱，EMS是不怕别人捣乱。一、基础概念通俗解读1. EMC 电磁兼容（Electromagnetic Compatibility）定义：设备或者系统在它所处的电磁环境中，可以正常工作，同时不对环境内其他设备产生无法忍受的电磁骚扰。EMC是最终目标、总集 合，不是单一测试项。包含两层核心含义：自己产生的电磁噪声不能太大，不要干扰周边别的设备；外界来的电磁干扰打过来的时候，自己设备不能死机、报错、功能异常。生活化类比：办公室多人办公环境。EMC就是大家和谐办公。你敲键盘说话不能吵到同事（控制EMI）；同事说话、打印机噪音过来，你还能专心干活（具备EMS抗扰能力）。两者全部满足，才叫电磁兼容。所有电子产品，消费电子、工业PLC、伺服驱动器、汽车三电、医疗设备都强制要求满足EMC要求，国内有GB标准，欧盟CE-EMC，美国FCC，医疗器械还要满足YY 9706电磁兼容专用标准。不满足EMC，无法上市销售。2. EMI 电磁干扰/电磁发射（Electromagnetic Interference）定义：设备自身向外释放出来的电磁骚扰能量，是干扰源。设备工作过程，电压电流高速变化，就会向外辐射或者传导噪声，这个噪声就是EMI。EMI分为两大传播路径：传导干扰、辐射干扰传导EMI：噪声沿着电源线、信号线、地线，通过线缆导体传播出去。开关电源最典型，开关管高速通断，噪声顺着AC输入电源线跑进电网，污染公共电网，会导致同一个插排上别的设备异常。对应测试项目：传导骚扰测试。辐射EMI：噪声以电磁波形式，向空间向外辐射，不需要导线。高速PCB走线、未屏蔽变压器、高速时钟信号都会向外辐射电磁波。对应测试项目：辐射骚扰测试。通俗理解：EMI=我发出噪音。噪音太大，就会祸害旁边别的机器。EMI测试，就是测你的设备到底向外释放了多大噪声，标准规定上限，噪声不能超过限值。3. EMS 电磁抗扰度（Electromagnetic Susceptibility）定义：设备抵抗外部电磁干扰的能力，也就是抗骚扰能力。外部世界有各种各样的干扰信号：静电、浪涌、射频辐射、脉冲群。EMS衡量：当这些干扰打到本机设备上，设备能不能稳住，不宕机、不误动作。EMS测试，是主动给设备施加干扰信号，看被测设备表现。如果施加干扰后设备功能正常，说明EMS合格；出现重启、花屏、数据错乱、锁死，就是抗扰度不合格。通俗理解：EMS=别人发出噪音来吵我，我能不能扛得住。EMS没有“发射”，全部是被动承受干扰。三者逻辑关系总结EMC（总目标）= 控制EMI（少往外发射干扰） + 保证EMS（扛得住外来干扰）EMI：向外输出骚扰，是“害人”的那一面；EMS：承受外来骚扰，是“被人害”的那一面；EMC：既要不去害人，又要不怕别人害，两者兼备。很多新手误区：把EMC等同于EMI。以为EMC就是降噪声，只做滤波屏蔽，忽略EMS抗扰。实际工程大量故障不是设备噪声大，而是抗扰差，一遇到静电、脉冲群就死机。二、核心概念对比总表对比维度 EMC 电磁兼容 EMI 电磁干扰（电磁发射） EMS 电磁抗扰度 英文全称 Electromagnetic Compatibility Electromagnetic Interference Electromagnetic Susceptibility 核心定位 总概念、最终目标 设备产生的电磁骚扰（干扰输出） 设备抵御外部干扰的耐受能力 通俗释义 设备在电磁环境中和其他设备和睦共存 我的设备向外发出噪声干扰别人 外界噪声打过来，我的设备不能出问题 关注方向 既要限制自身噪声，又要提升抗干扰能力 向外输出能量，限制噪声大小 承受外部能量，考验耐受极限 测试逻辑 包含EMI测试+EMS测试两套测试集 合 测量设备自发的噪声，不能超过标准限值 人为给设备注入干扰，观察设备工作状态是否异常 主要测试项目 EMI全部项目+EMS全部项目 传导骚扰、辐射骚扰、谐波电流、电压波动闪烁 静电放电ESD、电快速脉冲群EFT、浪涌Surge、射频辐射抗扰RS、射频传导抗扰CS、电压跌落中断 工程处理手段 滤波、接地、屏蔽、PCB布局、磁珠、共模电感、TVS、压敏电阻等 抑制源头噪声，切断向外传播路径；共模电感、X/Y电容、屏蔽壳、缩短高速走线 给干扰做泄放、隔离保护；TVS、压敏电阻、光耦、隔离电源、合理接地 失败带来现象 要么干扰周边设备，要么本机被 干扰异常 干扰别的设备：例如电源干扰收音机杂音，A设备开机B设备屏幕闪 本机自己故障：静电一碰死机，打雷浪涌打坏板子，射频场下通信丢包 对应典型标准 GB/T 17626系列、CE‑EMC、YY9706、GB4824 GB 4824、GB 17625谐波 GB/T 17626 抗扰度全套 角色比喻 社会整体和谐秩序 人制造出来的噪音 人抵抗外界噪音的心理素质 补充小知识点：部分文档会使用EMS另外一个叫法EMI Immunity，抗扰 immunity。看到Immunity就是EMS范畴。三、拆解EMI：发射类测试，我们到底在测什么EMI是设备自身产生骚扰，所有EMI测试都有限值线，测试仪器读取被测设备噪声电平，低于标准限值即为合格。1. 传导骚扰 CE（Conducted Emission）噪声沿着电源线、信号线传导。开关电源产品重灾区。频率范围：一般150kHz‑30MHz；现象：开关电源开关动作产生共模、差模噪声顺着电源线窜入电网；整改手段：共模电感，X电容、Y电容，π型滤波，改善接地。2. 辐射骚扰 RE（Radiated Emission）噪声以电磁波向空间辐射出去。高速数字电路、未屏蔽变压器、长排线最容易超标。频率范围：30MHz‑1GHz甚至更高；现象：设备向外发射电磁波，干扰收音机、无线通信；整改手段：金属屏蔽壳体，PCB减小环路面积，高速走线做阻抗控制，排线增加屏蔽层。3. 谐波电流、电压波动闪烁开关电源非线性负载，会让电网电流波形畸变，产生谐波，污染公共市电电网。大功率工控设备、充电器、变频电机需要做此项。EMI常见踩坑：板子样机功能一切正常，但是EMI测试超标。设备本身可以跑，但是对外释放噪声超标，属于EMC不合格，无法过认证。设备功能正常≠EMI合格。四、拆解EMS：抗扰度测试，各种“折磨”设备的项目EMS全部是给被测设备施加干扰，评判准则不是看电压数值，而是看设备工作状态。行业分ABCD四个评判等级：A：测试期间性能完全正常；B：短暂功能降级，干扰撤销自动恢复，不丢失数据；C：需要人工干预重启恢复；D：硬件永久性损坏。产品一般要求达到A或B等级。ESD静电放电 GB/T17626‑2人体触碰外壳、接口产生静电。分为接触放电、空气放电。现象：触摸外壳设备死机、重启、屏幕乱码，严重直接打坏芯片。防护：TVS管，外壳接地，增加绝缘缝隙，RC泄放。EFT电快速瞬变脉冲群 GB/T17626‑4继电器、接触器断开产生一串高频脉冲，耦合进电源线信号线。工业设备高频故障源。防护：电源端口增加磁珠、滤波电容，信号端口增加隔离。Surge浪涌 GB/T17626‑5雷击感应、电网高压冲击。大能量脉冲，容易直接烧毁器件。防护：压敏电阻、气体放电管、TVS，分级防雷。RS射频辐射抗扰 GB/T17626‑3空间强射频电磁场模拟电台对讲机信号照射整机。整机在强电磁场环境不能通信出错、显示异常。CS射频传导抗扰 GB/T17626‑6射频干扰耦合到线缆上面，沿着线缆侵入设备。电压跌落、中断 GB/T17626‑11模拟电网停电、电压骤降，看设备会不会误动作，存储数据会不会丢失。EMS典型坑：实验室测试全部通过，现场工地现场使用频繁死机。大多是现场环境恶劣，实际干扰强度高于实验室，EMS余量不足。工程设计要留3‑6dB以上余量。五、工程视角：EMI和EMS整改有哪些异同点很多人以为一套方案同时搞定EMI与EMS，实际二者设计思路有联系，但侧重点不一样。相同点接地设计、屏蔽壳体、滤波电路，对EMI抑制、EMS提升同时起到作用。良好接地是EMC的根基，接地做差，EMI容易辐射超标，同时静电、脉冲群抗扰也会崩 盘。不同点EMI重点：源头抑制噪声。优先在噪声源头把噪声压低。开关电源优化开关斜率，PCB减小电流环路面积，减少噪声产生。如果源头噪声很大，后期屏蔽滤波只能补救，很难彻底压下去。EMS重点：干扰到达芯片之前泄放、隔离。外部干扰已经过来，要把干扰能量泄放到大地，或者隔离阻挡，保护内部敏感芯片。大量使用TVS、压敏、隔离器件。举个开关电源实例：EMI超标：优先优化原边开关回路，加大共模电感，X/Y电容，降低电源向外发出噪声；EMS浪涌静电不过：输入端增加压敏电阻、GDT放电管，信号口加TVS，把外来高压干扰泄放掉。重要经验：EMI是“不让噪声出去”；EMS是“不让噪声进来搞坏电路”。六、常见认知误区澄清误区1：EMC=EMI，EMC就是测辐射传导错误。EMC是大集 合，EMI只是发射部分。很多产品EMI全部通过，静电一打就死机，EMS失败，整机EMC依旧不合格。医疗器械YY9706里面EMS抗扰项目占比非常高。误区2：功能可以跑，EMC就没问题错误。设备自身功能正常，只代表电路逻辑没问题。有可能向外辐射巨大噪声（EMI超标），或者一遇到外界干扰直接罢 工（EMS差）。消费电子、工控、医疗都出现过样机功能完好，认证实验室EMC直接翻车。误区3：屏蔽壳可以解决所有EMC问题错误。屏蔽壳对EMI辐射发射、射频抗扰有巨大帮助，但解决不了传导干扰；如果屏蔽壳体接地不良，缝隙处理差，屏蔽壳反而会变成辐射天线。静电ESD如果接地不通，屏蔽壳积累静电，一碰就死机。误区4：EMC整改等到样机做完再处理行业大忌。PCB原理图阶段就要同步做EMC设计。后期改样机，外壳、PCB已经定型，整改成本极高，甚至需要重新改版。优秀硬件流程：原理图评审就带入EMI/EMS设计，PCB布局布线落实接地、环路、滤波，而不是等测试失败再救火。误区5：EMI和EMS指标越高越好，器件堆越多越好不是。磁珠、电容、TVS盲目堆砌，会带来新问题：电容过多导致谐振，磁珠选值错误，会在特定频段反而放大噪声；TVS寄生参数过大，高频下失去保护效果。EMC讲究精准匹配，不是器件堆砌。七、不同行业EMC关注点差异消费电子（适配器、小家电）重点EMI传导、辐射；EMS关注静电EFT浪涌。追求成本，空间有限，滤波器件精简。工业自动化（PLC、伺服驱动器）工业现场环境干扰极其恶劣，EMS优先级极高。EFT、浪涌、射频抗扰要求严格。EMI也要控制，避免控制柜内部各个设备互相干扰。汽车电子整车复杂电磁环境，既有零部件向外发射噪声不能干扰车机、雷达；同时整车内部电机、高压系统干扰很强，零部件必须具备极强EMS抗扰，遵循ISO11452系列标准。医疗器械（YY 9706）电磁兼容属于安全关键项。一方面设备不能干扰监护仪等生命支持设备；另一方面外部干扰来袭，医疗设备不能误报、输出错误数据，抗扰度测试项目非常严苛。一旦EMS不合格会直接涉及医疗安全风险。八、总结总结回顾：EMC电磁兼容是总目标，包含EMI电磁发射 + EMS电磁抗扰度两大板块；EMI = 设备往外产生干扰，测试限制向外噪声；EMS = 抵抗外界打过来的干扰，测试本机耐受能力；EMI整改重在源头降噪，EMS整改重在泄放隔离防护；接地、屏蔽、滤波同时服务EMI与EMS，但设计思路各有侧重；EMC不能后置救火，原理图PCB阶段就要同步规划，预留设计余量，减少后期改版损失。硬件工程师看懂三者的区别，才不会在测试认证的时候手忙脚乱。看懂这一套概念，后续接触电波暗室测试、EMC整改报告、标准文档，就不会被一堆缩写名词绕晕。来源：电磁兼容之家
