想转射频?疯了?这份硬核进阶指南才是破局关键

3月前浏览567

大家好,这里是射频学堂。

最近,不少同学来咨询“外行转射频”的问题,说实话,从目前形势看,我并不太建议大家盲目转型。但如果你们已经下定决心,一定要记住:射频技术绝对不是“跨专业转行的轻松赛道”——它对电路基础、高频思维、工程实操的要求近乎严苛,据行业观察,外行转射频的成功率不足10%,绝大多数人都会卡在“基础补不全、工具不会用、实战落不了地”这三大关。
当然,这并不意味着转型毫无可能。只要你能精准匹配自身优势,严格按照“先筛适配度→补核心短板→练硬核实战→稳求职深造”的路径推进,并且能坚持3-6个月的高强度学习,就有机会突破壁垒。今天,我们就以“外行劝退+可行路径”双视角,拆解射频入门与进阶的真实逻辑,帮你理性判断、高效破局,少走冤枉路。

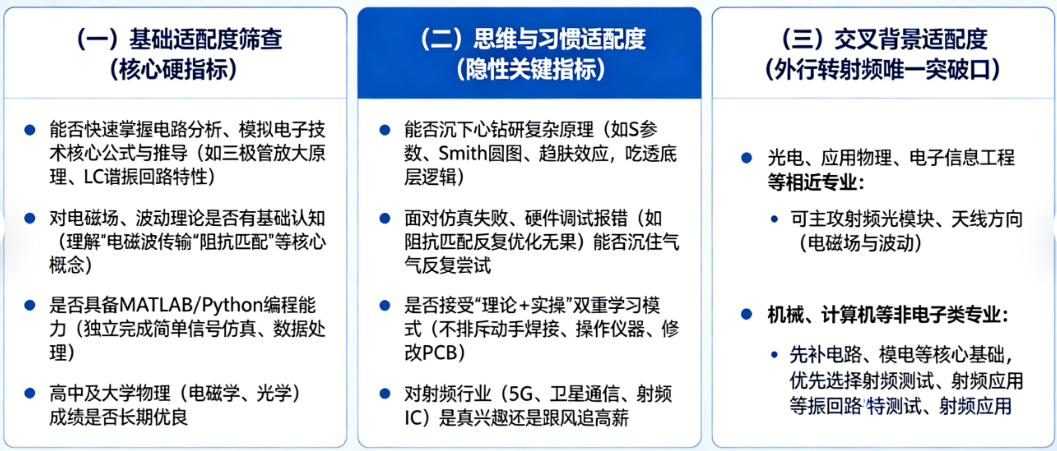

先做自我筛查:你到底适不适合转射频?

转射频前,先客观评估自己的基础,避免盲目投入时间和精力,最终竹篮打水一场空。以下3个核心维度,若能满足60%以上,可尝试推进;若不足30%,建议优先补基础,或选择交叉方向降低转型难度。

(一)基础适配度筛查(核心硬指标)

这是转行的“敲门砖”,基础不牢,后续学习只会越学越吃力:
  • 能否快速掌握电路分析、模拟电子技术的核心公式与推导?比如三极管放大原理、LC谐振回路特性,这些是射频的基础中的基础;
  • 对电磁场、波动理论有基础认知吗?能不能理解“电磁波传输”“阻抗匹配”这些射频核心概念?
  • 是否具备MATLAB/Python编程能力,能独立完成简单的信号仿真、数据处理?
  • 高中及大学物理(尤其是电磁学、光学)成绩是否长期优良?这能反映你对射频相关知识的接受能力。

(二)思维与习惯适配度(隐性关键指标)

射频学习离不开耐心和韧性,这一点甚至比基础更重要:
  • 能否沉下心钻研复杂原理?比如S参数、Smith圆图、趋肤效应,不能只追求“表面了解”,要吃透底层逻辑;
  • 面对仿真失败、硬件调试报错(比如阻抗匹配反复优化无果),能否沉住气反复尝试,不轻易放弃?
  • 能接受“理论+实操”的双重学习模式吗?不排斥动手焊接、操作仪器、修改PCB,这是射频工程师的必备技能;
  • 对射频行业(如5G、卫星通信、射频IC)是真的有兴趣,还是单纯跟风追高薪?兴趣才是支撑你熬过枯燥学习期的核心动力。

(三)交叉背景适配度(外行转射频的唯一突破口)

如果不是电子类专业,一定要学会挖掘自身交叉优势,这能让你少走很多弯路:
  • 光电、应用物理、电子信息工程等相近专业:电磁场与波动光学相通,光载射频(ROF)是天然交叉领域,且半导体器件基础扎实,可主攻射频光模块、天线方向,大幅降低转型难度;
  • 机械、计算机等非电子类专业:需先补电路、模电等核心基础,优先选择射频测试、射频应用等门槛较低的方向,避开射频IC设计等硬核赛道,循序渐进转型。

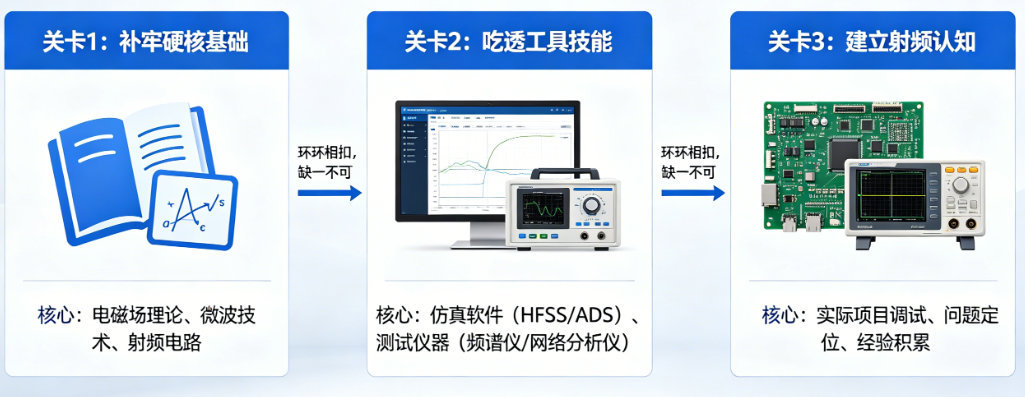

射频入门:3个必过关卡,每一个都卡人

射频入门绝不是“补几门课、看几篇文章”就能搞定的,核心是搭建“基础理论→工具技能→实战认知”的完整框架,三个阶段环环相扣,缺一不可,每一步都有很多人中途放弃。

关卡1:补牢硬核基础,跳过必踩大坑

外行转射频,最致命的错误就是“跳过基础学高级内容”,看似进度快,实则一知半解,后期只会反复返工,反而浪费时间。

(1)必补基础清单(按优先级排序,不做无用功)

电路分析+模拟电子技术(射频根基) 核心必学:基尔霍夫定律、阻抗/导纳计算、三极管/场效应管小信号模型、运放放大电路、谐振电路、滤波电路。 避坑提醒:不要只死背公式,重点理解“低频电路”到“高频电路”的本质差异——分布参数效应、相位滞后、反射现象,这是射频与低频电子的核心区别。 学习资料:邱关源《电路》(必看,打牢电路基础)、童诗白《模拟电子技术基础》(重点学高频相关章节)、B站“模电封神榜”系列(通俗易懂,适合零基础入门)。
高频电子线路(射频过渡课) 核心必学:高频放大电路、调制与解调原理、振荡电路、高频噪声与干扰。 关键突破:记住一句话——“高频下,导线不再是导线,是传输线;电阻不再是电阻,是寄生元件”,理解这句话,就能打通低频到高频的思维壁垒。
电磁场与微波理论(射频灵魂) 核心必学:电磁波传播特性、传输线理论、驻波比(VSWR)、反射系数、S参数、Smith圆图。 避坑提醒:Smith圆图是射频工程师的“吃饭工具”,必须动手手绘+实操练习,不要只靠软件偷懒,否则遇到复杂调试问题,只会束手无策。

(2)入门周期:3-4个月(每天至少4小时)

基础阶段没有捷径可走。如果是纯零基础,要做好“每天啃公式、画电路图、理解原理”的准备;如果有光电、物理等交叉背景,可压缩至2-3个月,但核心内容绝对不能省,基础越牢,后续学习越轻松。

关卡2:吃透工具技能,仿真+测试双精通

射频是典型的“工程学科”,工具就是你的“武器”,只会理论、不会工具,永远无法真正入门射频,更找不到工作。

(1)仿真工具(必学2类,优先掌握入门款)

射频电路仿真:ADS(入门必学),重点掌握阻抗匹配、放大器、滤波器的仿真,先跟着官方教程做基础案例,再逐步独立设计简单电路,反复调试参数,积累仿真经验。
电磁仿真:HFSS/CST,主要用于天线,滤波等微波结构的仿真,结合自身背景,优先仿真微带天线、射频光模块结构,降低入门难度,不用一开始就挑战复杂结构。

(2)测试工具(必须上手实操,不能只看不动手)

核心仪器:网络分析仪(测S参数、阻抗匹配,射频入门核心仪器)、频谱分析仪(测信号幅度、噪声)、信号源(生成测试信号)、示波器(测时域信号)。
学习重点:先了解仪器的基本原理,再动手实操,比如用5071C等网络分析仪完成阻抗匹配测试,这是射频入门的标志性技能,也是求职时的核心加分项。

(3)工具学习周期:1-2个月

工具靠练不靠背,每完成一个仿真项目、每测一次参数,都要记录遇到的问题和解决方法,慢慢积累调试经验,形成自己的“问题手册”,后期遇到同类问题就能快速解决。

关卡3:建立射频认知,明确发展方向

入门阶段就要明确射频行业的核心方向,避免盲目学习、浪费时间,根据自身背景选择适配方向,才能提高转型成功率。
射频IC设计(硬核天花板):需精通半导体物理、射频电路设计、版图设计,适合有微电子、半导体背景的人,门槛最高,但薪资和职业上限也最高;
射频硬件设计(主流方向):涵盖射频收发机、射频前端、PCB Layout,适合擅长电路设计、喜欢动手实操的人,就业岗位多,适配大多数转行人群;
天线与微波工程(交叉友好):包括天线设计、微波结构、电磁兼容,适合有电磁场、光电背景的人,可发挥交叉优势,竞争压力相对较小;
射频测试(门槛最低):主要负责射频仪器操作、产品性能测试,适合零基础转行、想快速就业的人,可作为“过渡岗位”,后期再进阶到硬件设计岗。


射频进阶:4大核心能力,决定你的职业上限

入门只是第一步,想要在射频行业长期发展,核心是“深化技术+积累实战”,从“会操作”升级到“能解决问题”,再到“能独立设计系统”,这4大核心能力,直接决定你的职业高度。

核心能力1:射频电路设计深度突破

必学内容:低噪声放大器(LNA)、功率放大器(PA)、混频器、滤波器、VCO、锁相环(PLL)的设计原理与优化;射频链路预算计算、噪声系数与线性度平衡。
学习重点:不要只停留在“会设计”,要结合实战项目,分析不同电路的指标短板,比如如何优化LNA的噪声系数、如何提升PA的线性度,学会解决实际工程问题。

核心能力2:微波与天线技术精通

必学内容:微带线/带状线设计、微波无源器件(功分器、耦合器、环形器);天线辐射原理、方向图、增益、驻波比优化。
交叉优势:光电专业的同学,可结合光学波束调控,研究智能天线、射频光天线,形成自己的差异化竞争力,避开同质化竞争。

核心能力3:实战项目积累(进阶核心,重中之重)

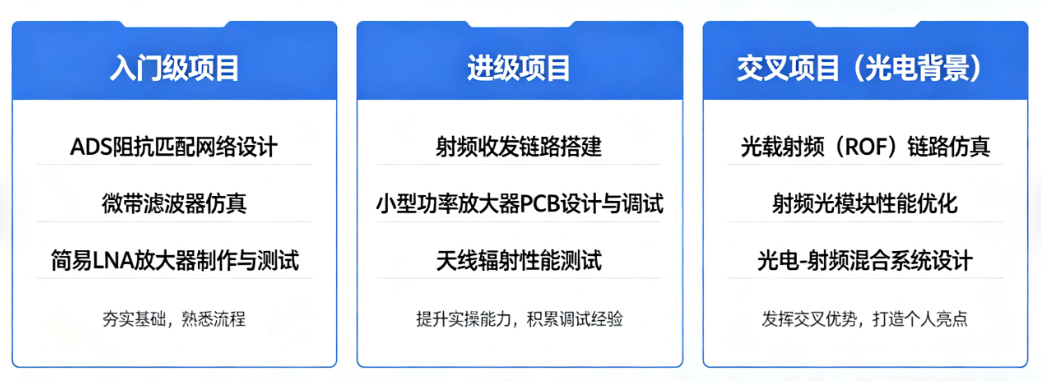

射频进阶的本质,就是“解决工程问题”,空有理论没有项目经验,求职时很难脱颖而出。建议至少完成3-5个高质量实战项目,且必须覆盖“仿真+硬件+测试”全流程,按难度逐步推进:
入门级项目:ADS阻抗匹配网络设计、微带滤波器仿真、简易LNA放大器制作与测试(夯实基础,熟悉流程);
进级项目:射频收发链路搭建、小型功率放大器PCB设计与调试、天线辐射性能测试(提升实操能力,积累调试经验);
交叉项目(光电背景):光载射频(ROF)链路仿真、射频光模块性能优化、光电-射频混合系统设计(发挥交叉优势,打造个人亮点)。

核心能力4:行业与系统思维升级

必学内容:无线通信系统架构(5G/6G、卫星通信)、射频行业产业链(射频IC、射频前端、天线、测试)、主流企业动态(华为、中兴、射频芯片厂商)。
关键突破:摆脱“只关注单个模块”的思维,上升到“系统整体性能”的层面,明白单个模块的设计的对整个系统的影响,培养系统级设计思维,这是从“普通工程师”到“资深工程师”的关键。

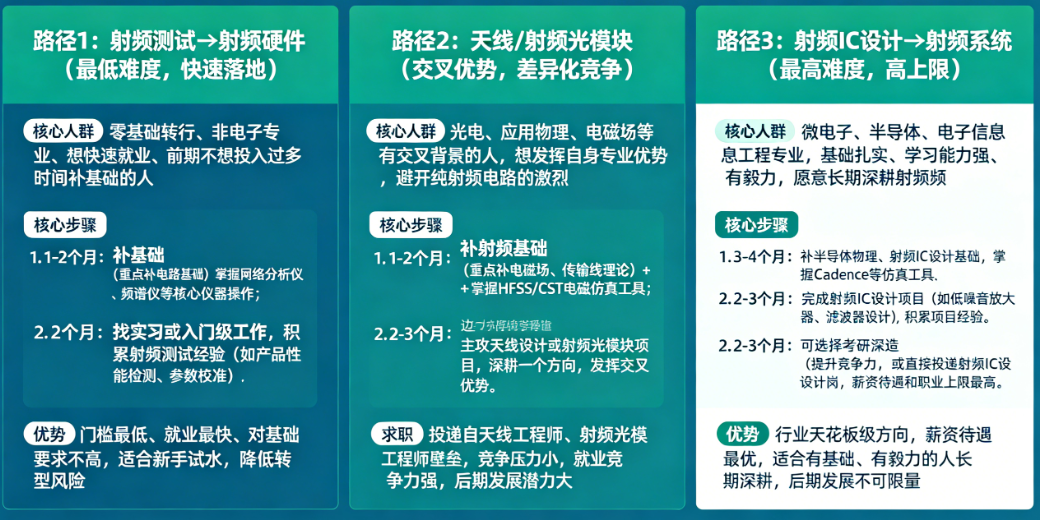

外行转射频:3条可行路径,按难度排序

如果通过了自我筛查,确定要转射频,可根据自身背景选择以下3条路径——难度越低,越容易快速落地就业;难度越高,职业上限越高,大家可按需选择,不盲目跟风。

路径1:射频测试→射频硬件(最低难度,快速落地)

适配人群:零基础转行、非电子专业、想快速就业、前期不想投入过多时间补基础的人。
核心步骤: 1. 1-2个月:补基础(重点补电路基础)+ 掌握网络分析仪、频谱仪等核心仪器操作; 2. 2个月:找实习或入门级工作,积累射频测试经验(如产品性能检测、参数校准); 3. 进阶:边工作边学习射频硬件设计,逐步从测试岗转型到硬件岗,稳步提升。
优势:门槛最低、就业最快、对基础要求不高,适合新手试水,降低转型风险。

路径2:天线/射频光模块(交叉优势,差异化竞争)

适配人群:光电、应用物理、电磁场等有交叉背景的人,想发挥自身专业优势,避开纯射频电路的激烈竞争。
核心步骤: 1. 1-2个月:补射频基础(重点补电磁场、传输线理论)+ 掌握HFSS/CST电磁仿真工具; 2. 2-3个月:主攻天线设计或射频光模块项目,深耕一个方向,发挥交叉优势; 3. 求职:投递天线工程师、射频光模块工程师岗位,竞争力远超同类转行人群。
优势:利用自身专业背景形成壁垒,竞争压力小,就业竞争力强,后期发展潜力大。

路径3:射频IC设计→射频系统(最高难度,高上限)

适配人群:微电子、半导体、电子信息工程专业,基础扎实、学习能力强、有毅力,愿意长期深耕射频领域的人。
核心步骤: 1. 3-4个月:补半导体物理、射频IC设计基础,掌握Cadence等仿真工具; 2. 2-3个月:完成射频IC设计项目(如低噪声放大器、滤波器设计),积累项目经验; 3. 求职/深造:可选择考研深造(提升竞争力),或直接投递射频IC设计岗,薪资待遇和职业上限极高。
优势:行业天花板级方向,薪资待遇最优,适合有基础、有毅力的人长期深耕,后期发展不可限 量。

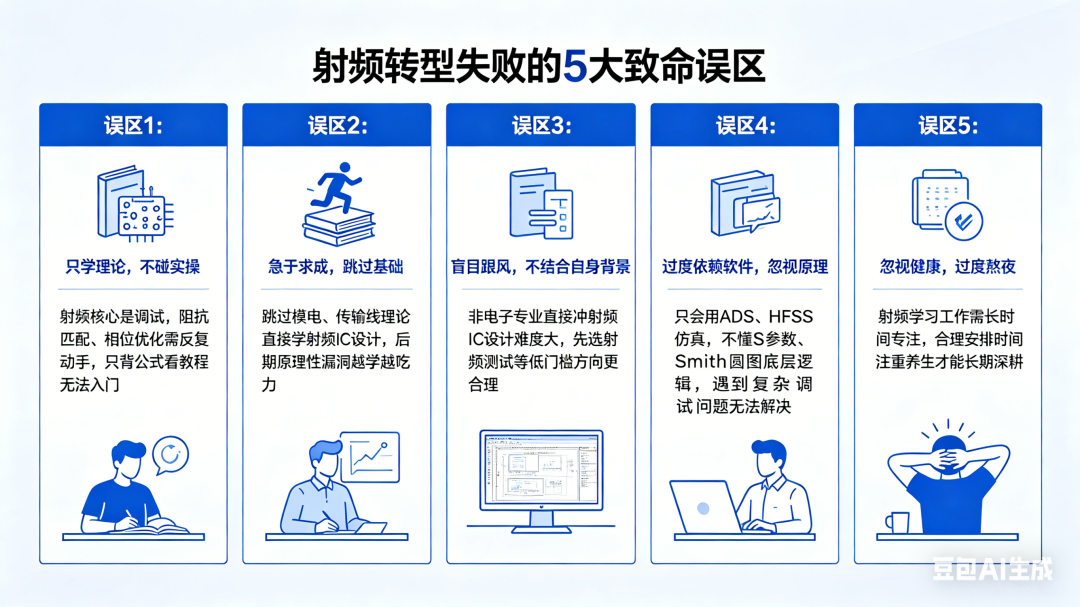

避坑警示:外行转射频的5个致命误区(必看)

很多人转射频失败,不是因为基础差,而是踩了这些致命误区,提前避开,能少走80%的弯路:

误区1:只学理论,不碰实操。射频的核心是“调试”,阻抗匹配、相位优化都需要反复动手,只背公式、看教程,永远无法真正入门,更找不到工作;
误区2:急于求成,跳过基础。跳过模电、传输线理论,直接学射频IC设计、天线设计,后期必然出现原理性漏洞,越学越吃力,甚至半途而废;
误区3:盲目跟风,不结合自身背景。非电子专业直接冲射频IC设计,难度堪比登天,不如先选射频测试等低门槛方向,循序渐进转型;
误区4:过度依赖软件,忽视原理。只会用ADS、HFSS仿真,不懂S参数、Smith圆图的底层逻辑,遇到复杂调试问题,只会束手无策,无法独立解决问题;
误区5:忽视健康,过度熬夜。射频学习和工作需要长时间专注、高频调试,容易出现疲劳、颈椎问题,合理安排时间,注重养生,才能长期深耕。


总结:射频之路,难但有迹可循

最后再强调一句:射频确实是“外行难进、内行深耕”的硬核领域,外行转型的门槛极高,成功率偏低,但并非不可突破。
如果你能理性评估自身适配度,选择适合自己的转型路径,耐得住寂寞、扛得住反复调试的挫败,以“交叉优势为突破口,以实战项目为核心”,一步一个脚印补基础、练技能、攒经验,3-6年可成长为合格的射频工程师,5-8年可成为行业核心人才。
射频之路,始于理性判断,成于持续深耕。若你已做好准备,便只管扎根沉淀、稳步前行,终能突破行业壁垒,在射频领域站稳脚跟,实现职业跃迁。
#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频
