看懂这篇文章，也可以自己做AC LISN
1. 首先要理解LISN是什么？

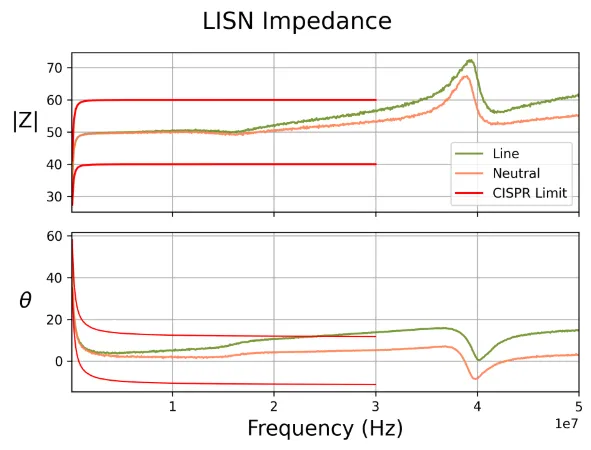

线性阻抗稳定网络（LISN）是一种插入电源和DUT（被测器件）电源端子之间的器件。它为DUT供电并通过被测器件的供电电缆的发射提供了定义的阻抗。射频发射的阻抗为50Ω║50μH+5Ω，在指定频率范围内大部分产生50Ω。只有在其带宽的下边缘， 阻抗才会降低。LISN的阻抗曲线在EMC测试标准（如CISPR 16-1-2）中有所规定。DUT端子处的发射具有规定的阻抗， 可消除电源阻抗的任何影响。因此，噪声频谱的测量幅值变得与电源特性无关：
2. LISN的作用是什么？
LISN充当电源线上射频信号的耦合器
LISN提供了一个确定的源阻抗，实现可重复测量
LISN可衰减来自电源对接收器/分析仪和EUT的噪声

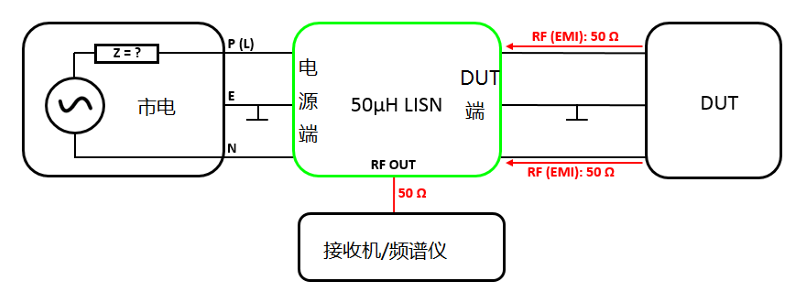

3. LISN的等效电路（来自TBLC08）
我在前几期LISN分享的文章中，分析了DC LISN的工作原理，以及自己制作的过程，包括CM和DM分离器的制作，效果还不错。

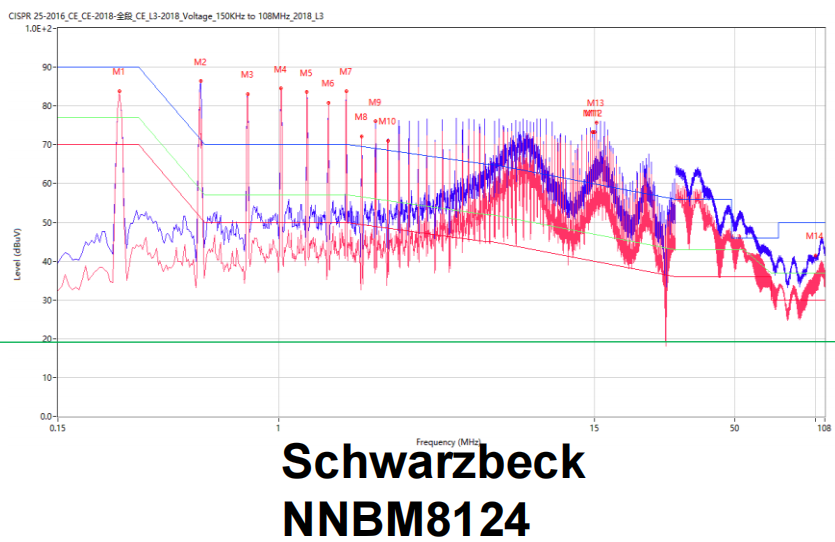

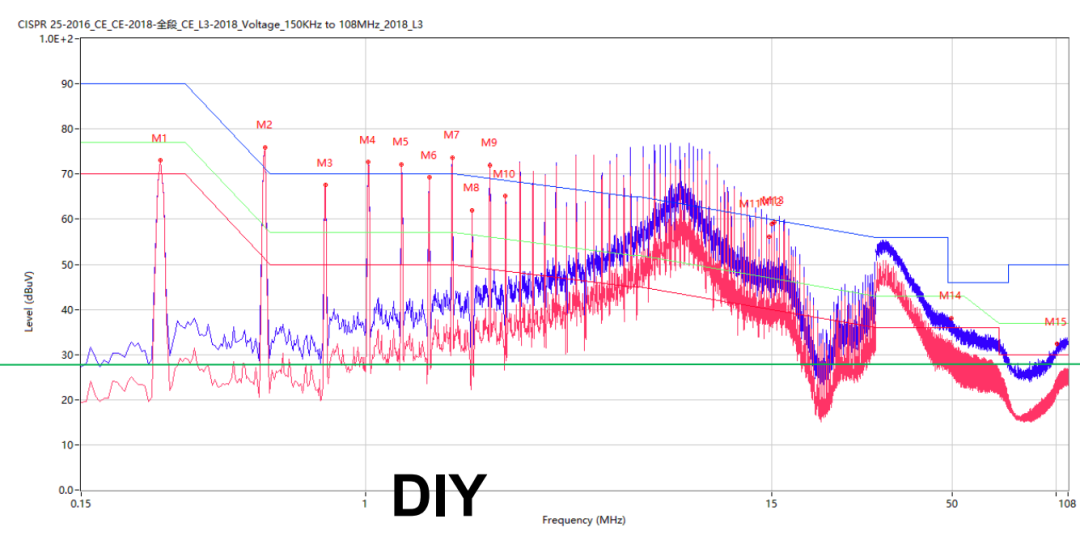

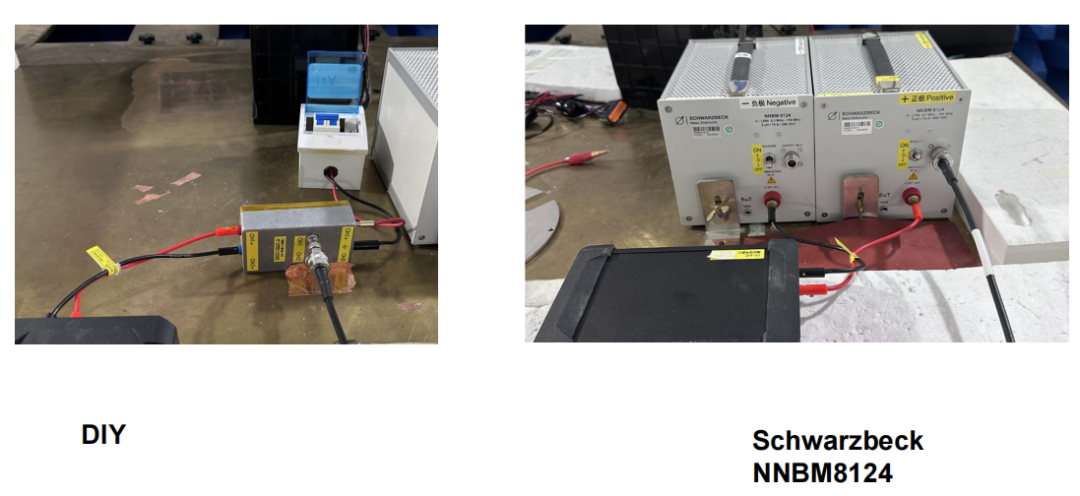

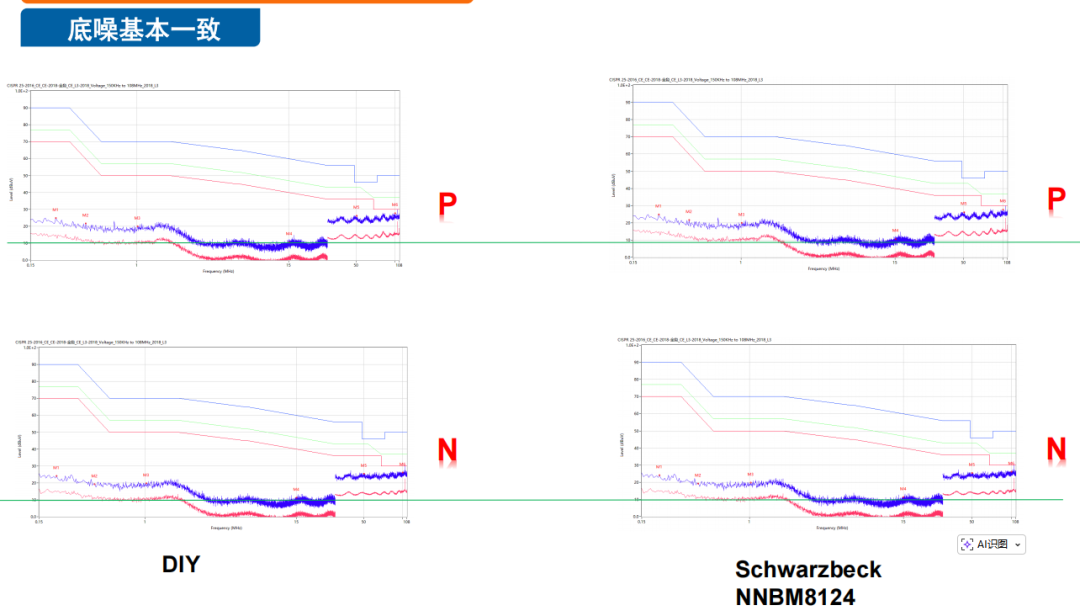

这是和市场上商用LISN对比的图，低成本平替，在家摸底完全够用了。

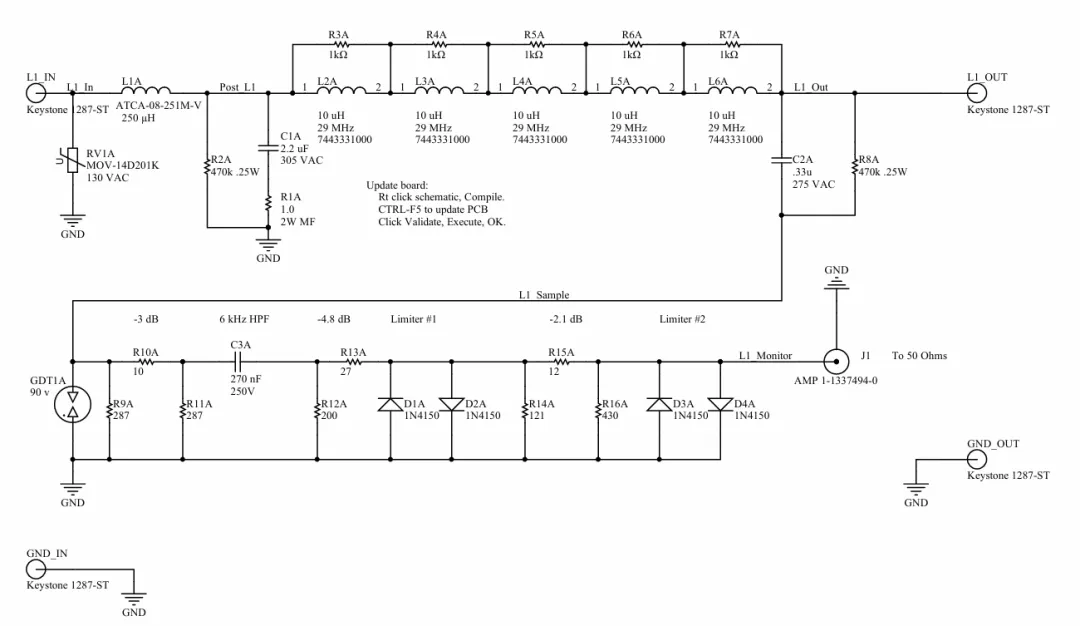

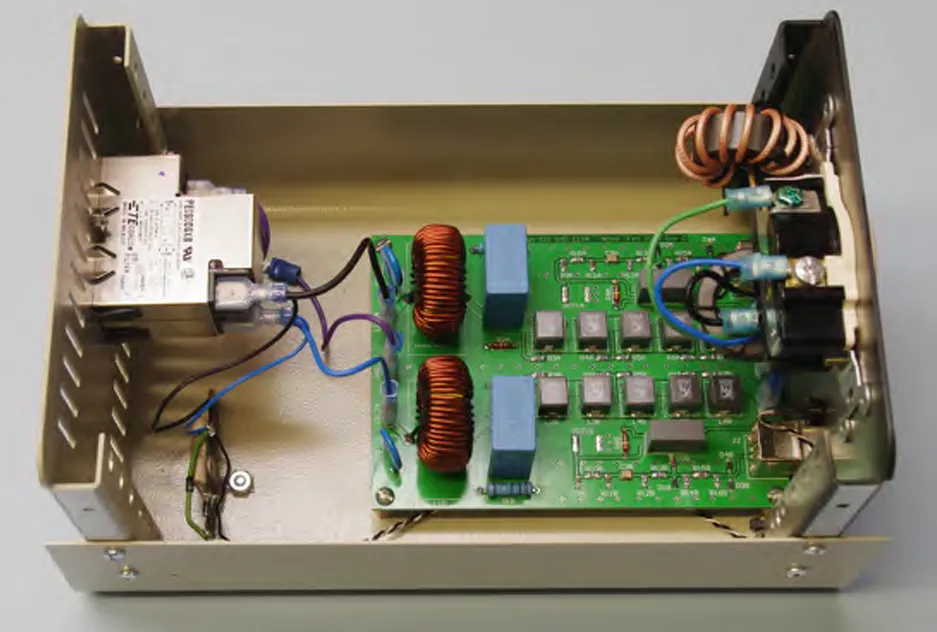

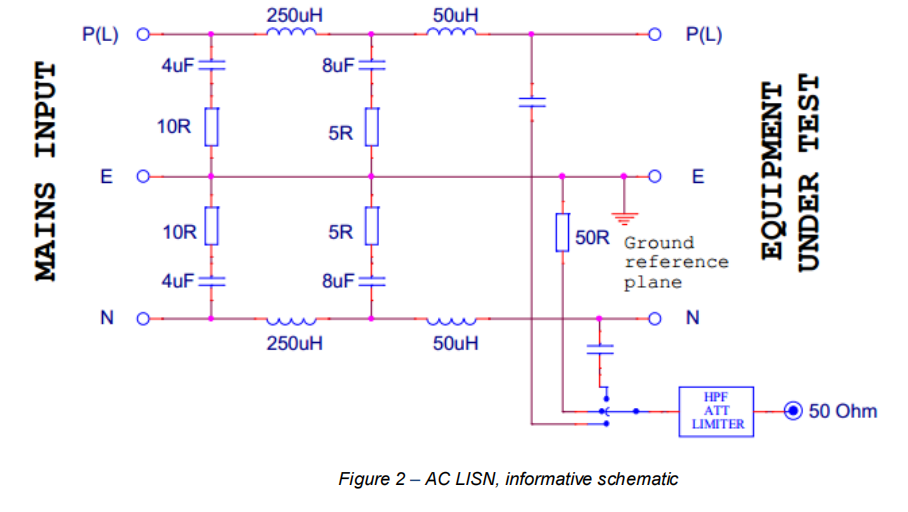

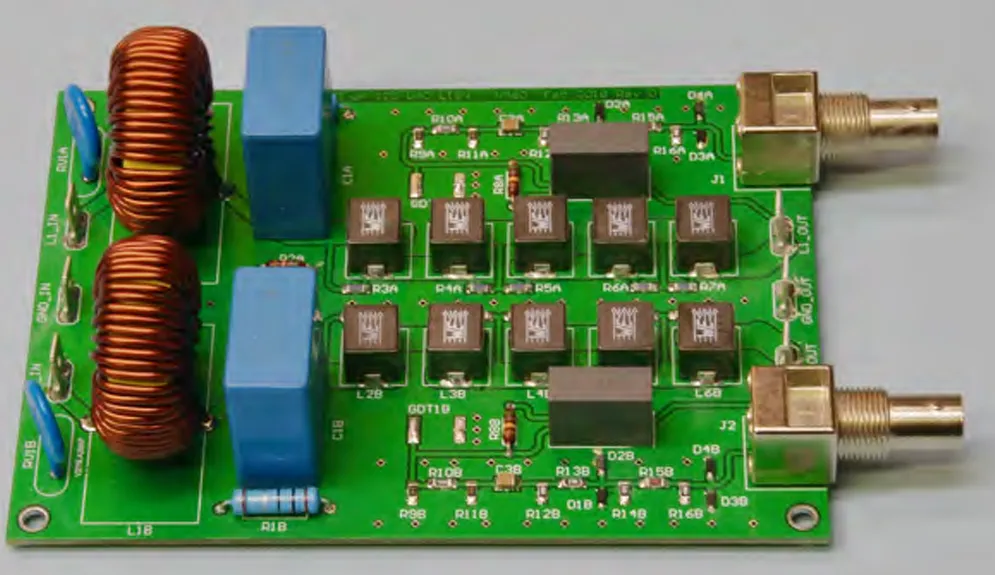

后来看到有人评论说，有没有AC LISN，刚开始我自己都不是很清楚，然后查阅资料才发现其实差不多，难度不大，下面是原理图和实物图片，请欣赏。

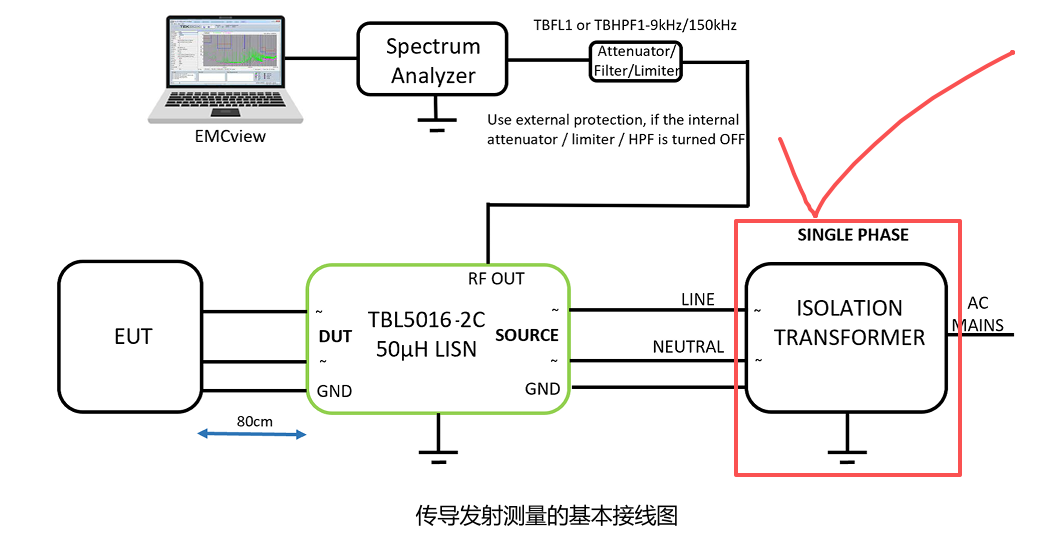

可以看到AC LISN其实电路和DC LISN是差不多的，但是测试的时候要注意安全，AC前端一定要使用隔离变压器，如果自己DIY的话，耦合电容不能太大，高电容值在50Hz/60Hz线路电压下会导致相当大的漏电流。直接连接到电源插座会导致接地故障开关跳闸。
当然，每个标准的AC LISN都是有区别的，大家根据场景来做。

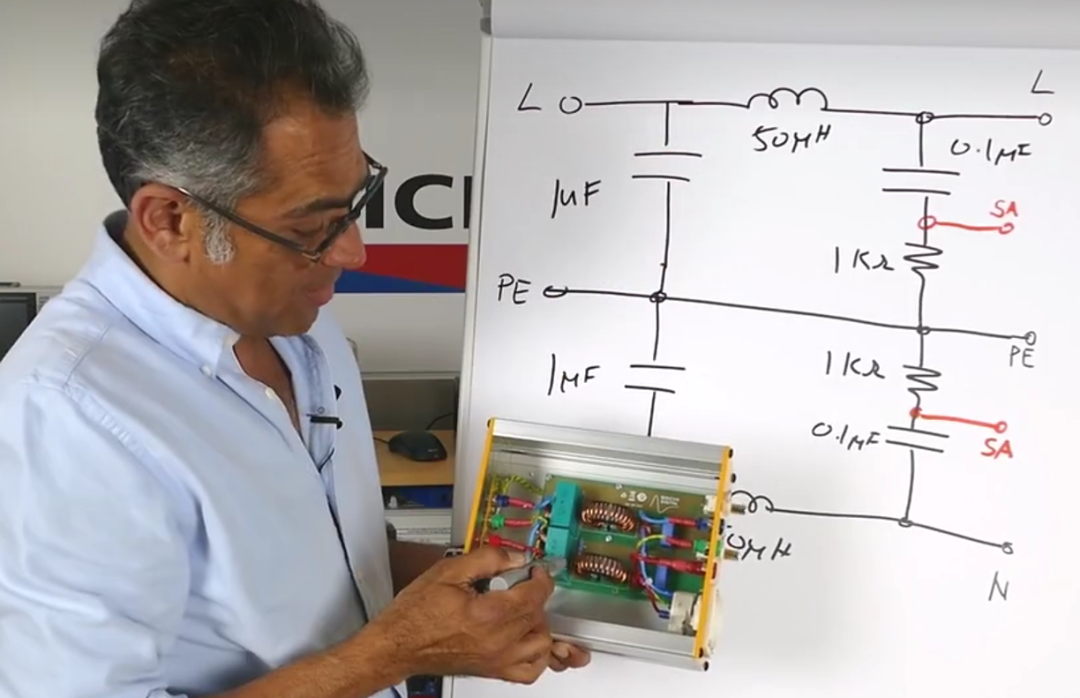

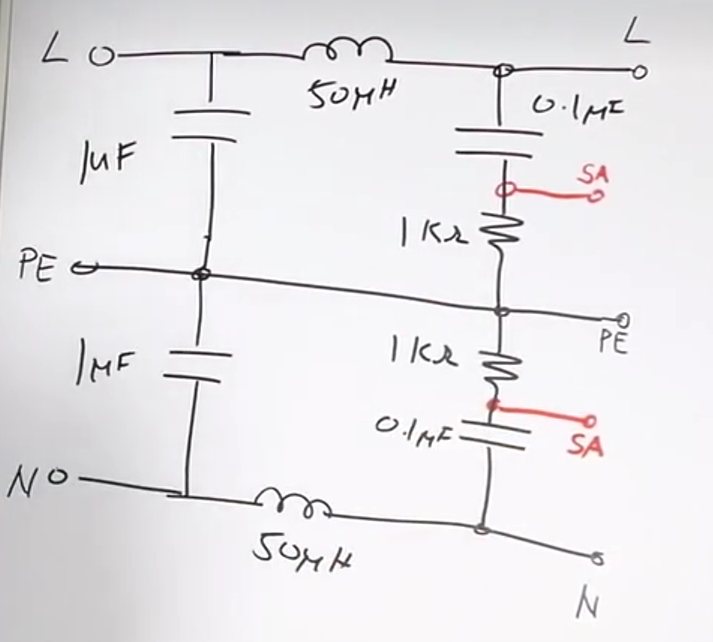

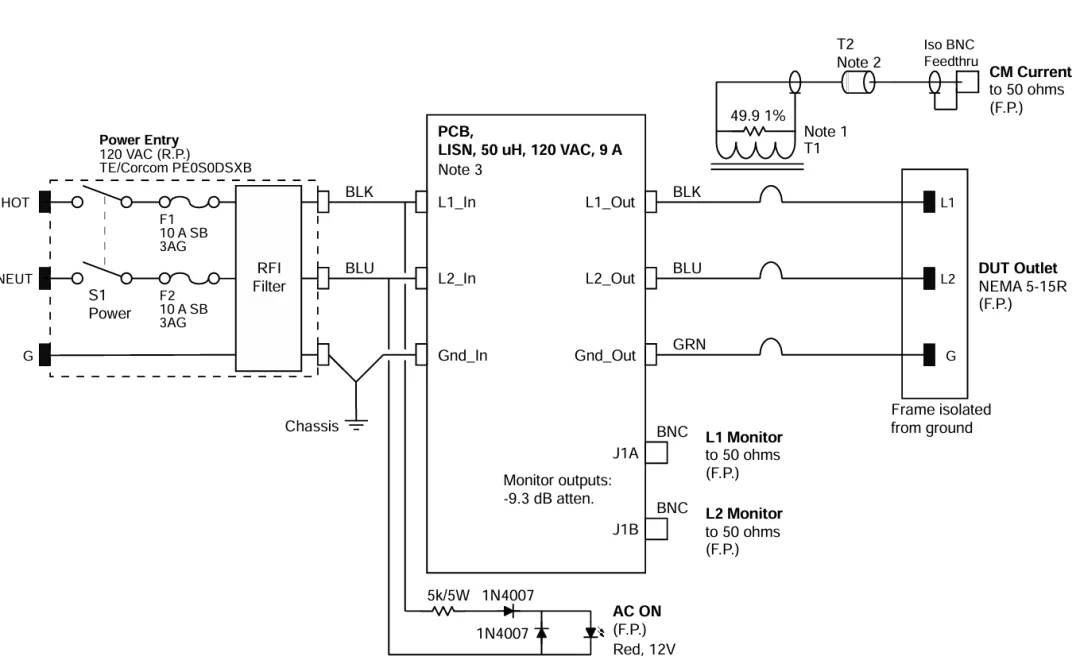

再提供一个B站的AC LISN电路图，也有讲解视频（https://www.bilibili.com/video/BV1PXH3eXEDU/?vd_source=560cb741c8a70173b4c2cf4aeffc0bf8），大家可以自己看，其实就几个零件，很简单。

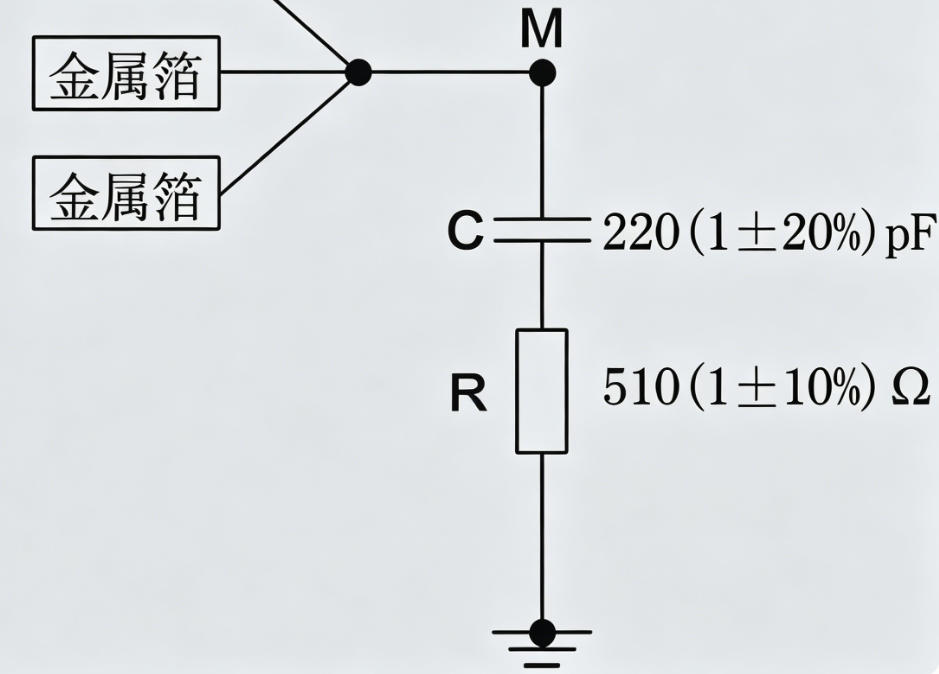

如果你需要加模拟手，那么再加一个阻容到地就行，电阻510Ω，电容220pF。
