卫星通信射频芯片4大趋势+3大核心突破，臻镭科技给出国产突围答案

3月前浏览1353

以下内容射频学堂整理 | 核心参考：浙江臻镭科技2025年年度报告以及臻镭科技，城芯科技官网

卫星通信是商业航天规模化发展的核心支撑，更是6G“空天地一体化”布局的关键抓手，而射频芯片，正是这套系统的“心脏”——负责射频信号的收发、放大、滤波、数模转换，直接决定卫星通信的稳定性、抗干扰能力，更是卫星载荷小型化、轻量化的核心瓶颈，也是国产替代的重中之重。作为射频从业者，读懂卫星通信射频芯片的技术突破与发展趋势，才能踩准行业风口、找准攻关方向。

浙江臻镭科技，作为国内卫星通信射频芯片领域的核心玩家、抗辐射射频芯片领军企业，其2025年财报交出了逆势高增长的亮眼成绩单，更披露了大量技术研发、产品落地的核心细节，成为研判行业发展的优质样本。今天，射频学堂就以这份财报为核心，带大家拆解卫星通信射频芯片的3大核心技术突破、4大未来发展趋势，全是干货，适配射频从业者、行业研究者收藏研读，助力大家看清国产芯片突围路径。

行业背景：国产替代加速，卫星射频芯片迎来黄金机遇期

当下，我国商业航天已进入规模化发展黄金期，低轨卫星星座组网加速推进，卫星直连手机等新场景逐步落地，对射频芯片的性能、可靠性、成本提出了更高要求，也为国产芯片突围提供了广阔空间。

从应用场景来看，卫星通信射频芯片主要用于卫星载荷、地面终端、相控阵通信三大核心环节，涵盖射频收发、高速ADC/DAC、数字波束成形、电源管理等核心品类，直接决定卫星通信的传输速率、抗干扰能力和体积重量，是典型的“卡脖子”器件，长期以来被国外龙头垄断。

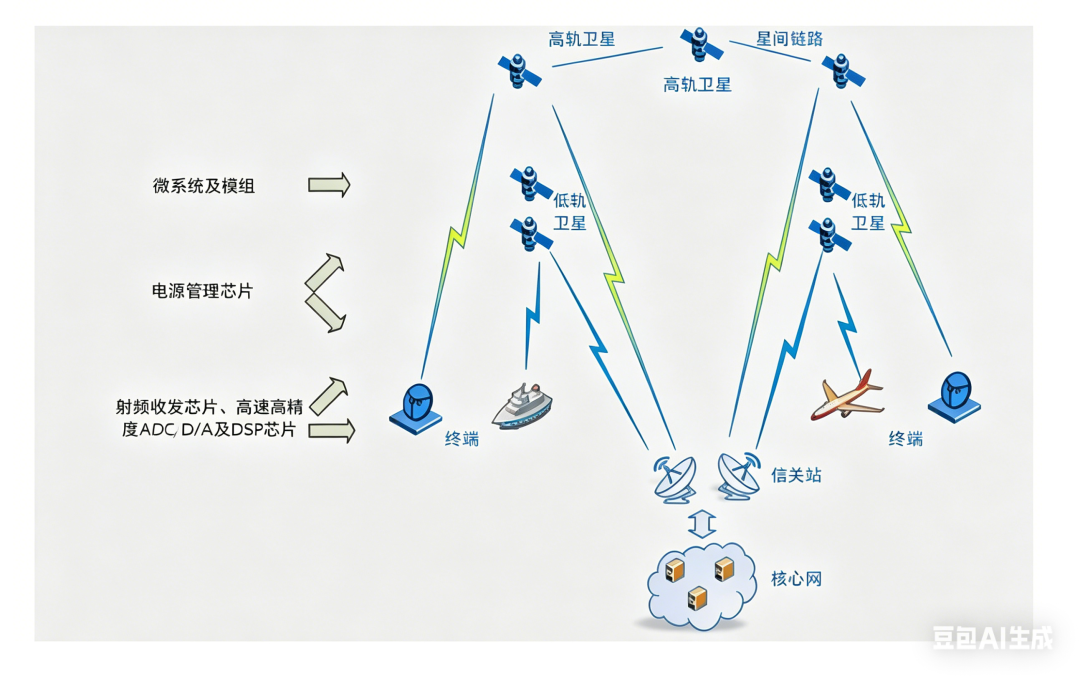

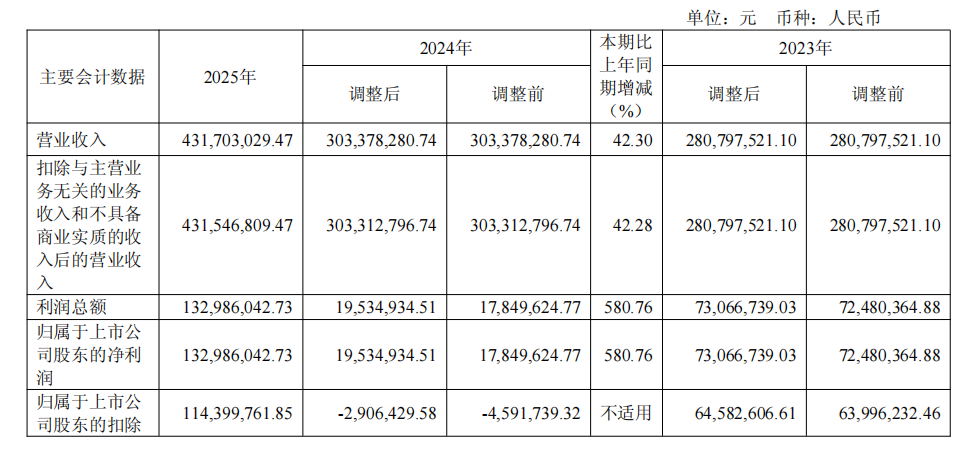

行业格局上，国际市场长期被ADI、TI等龙头垄断，国内企业仍在追赶，但国产替代的东风已至，臻镭科技2025年财报数据就是最好的证明：全年营收4.317亿元，较调整后2024年增长42.3%；净利润1.3298亿元，同比暴涨580.76%，商业航天业务已成为核心增长引擎，其业绩爆发背后，正是国产射频芯片技术突破与场景落地的双重驱动。

这里特别说明：臻镭科技被实施其他风险警示（ST），系因涉嫌信息披露违法违规收到监管部门相关文书，并非财务造假或技术实力不足；目前公司已完成会计差错更正和相关整改，其2025年的技术突破和产品落地真实可信，且公司产品已大规模批量应用于多个装备型号，亮相70周年国庆阅兵等重要场合，为国防信息化提供核心支撑，是我们研判行业的优质样本。

核心技术拆解：臻镭科技3大突破，筑牢国产芯片突围根基

结合臻镭科技2025年财报披露的细节，卫星通信射频芯片的核心突破，主要集中在射频收发、高速ADC/DAC、数字波束成形三大核心领域，同时在抗辐照、低功耗、高集成等关键指标上实现了关键提升，构建起“芯片+配套+微系统”的全链路布局，每一个突破都贴合行业刚需，更是国产芯片打破国外垄断的关键抓手。

（一）射频收发芯片：全正向设计，多场景适配，打破国外技术垄断

射频收发芯片是卫星通信的“信号枢纽”——发射端将基带数字信号转换为射频模拟信号，接收端再将射频信号转换为数字信号，其性能直接决定通信质量与抗干扰能力，也是国产替代的核心突破口。

臻镭科技的核心优势的是“全正向设计”，不依赖外部技术授权，核心产品覆盖多频段、多场景，关键指标接近国际先进水平，这也是国产芯片突围的核心底气，其产品价格仅为国外同类产品的1/3，大幅降低卫星制造成本。

3款核心产品干货（射频人必看，附关键参数）：

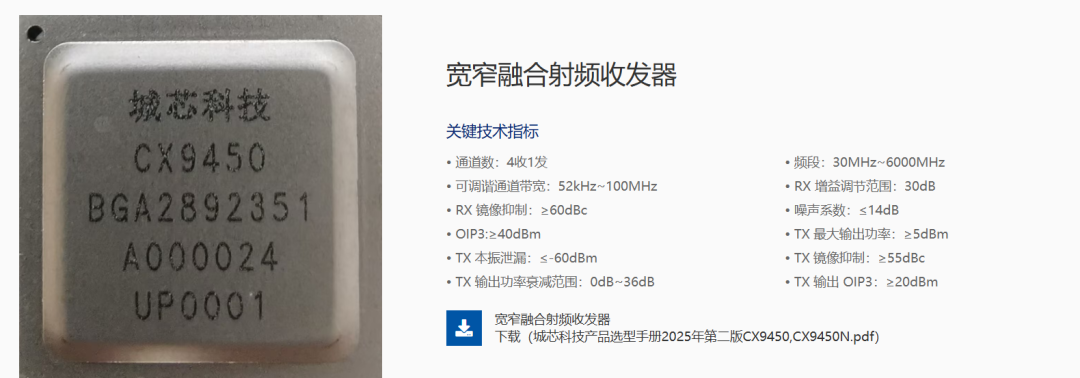

CX9450（宽窄带融合款）：工作频段200MHz~6GHz，带宽52kHz~100MHz，支持多芯片同步，解决传统芯片宽窄带信号不兼容的行业痛点，适配无线通信、抗干扰导航、数字相控阵等多场景，性价比突出。

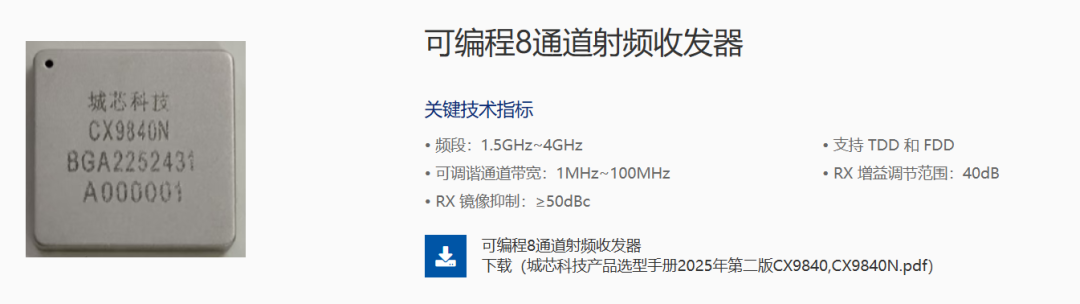

CX9840（星用核心款）：工作频段1.5GHz~4GHz，带宽1MHz~100MHz，兼具低功耗与抗辐照特性，可直接用于手机直连卫星载荷，能极大降低卫星通信载荷射频收发链路的设计复杂度，在同等需求下有效缩减载荷体积、重量和功耗，单片成本远低于套片成本，填补了国内星用小型化射频收发芯片的空白，重点关注！

技术亮点：采用SDR（软件无线电）设计思想自主研发，可实现软件可重构、多模并发、快速跳频，灵活适配不同卫星通信场景切换；抗辐照工艺优化，能扛住星载极端环境，可靠性远超民用射频芯片，良率达99.5%，可满足低轨卫星15年以上在轨寿命要求。

（二）高速高精度ADC/DAC：突破带宽与精度瓶颈，支撑高速信号高效处理

ADC（模数转换器）、DAC（数模转换器），是射频芯片与基带芯片之间的“核心桥梁”，其采样率、位宽、带宽三大指标，直接决定信号处理的精度和效率，是高速卫星通信、电子对抗等高端场景的核心支撑，也是国内技术突破的重点领域。

臻镭科技2025年在该领域实现重大突破，多款产品填补国内技术空白，性能接近ADI、TI同级产品，彻底打破国外高端ADC/DAC芯片的垄断格局，为卫星通信高速信号处理提供国产支撑。

2款核心型号干货（精准匹配卫星场景需求）：

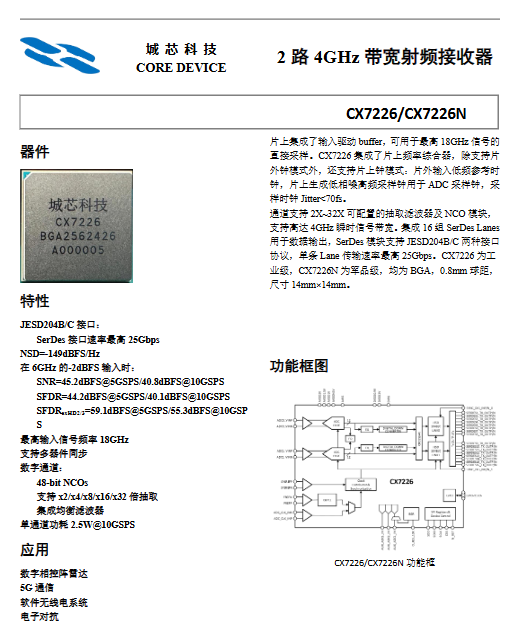

CX7226（宽带高速ADC）：12bit位宽、10GSPS采样率，工作频段可达18GHz，主打电子对抗、高频信号采集场景，解决传统ADC芯片带宽不足、采样速率低的行业痛点，可精准采集高频信号，适配高端卫星通信系统需求。

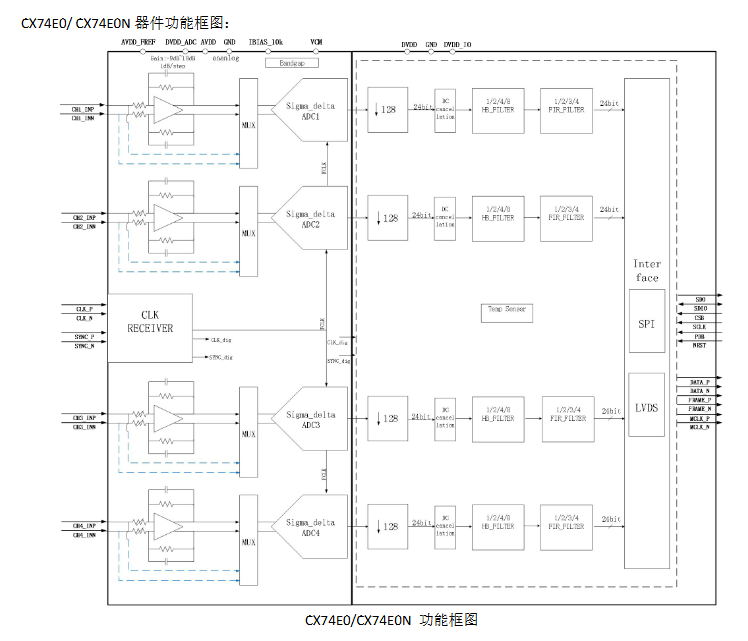

CX74E0（高精度ADC）：24bit位宽、3.12MSPS采样率，适配卫星高精度数据采集场景，在卫星信号监测、数据传输过程中，可精准捕捉微弱信号，有效提升通信质量，稳定性表现突出。

技术亮点：芯片集成片上同步时钟、可编程增益放大器，无需额外搭配外围器件，简化下游系统设计，降低集成成本；高动态、低噪声表现优异，能适应卫星复杂电磁环境，减少信号干扰带来的误差，适配星载极端工况。

（三）数字波束成形器：高集成+低功耗，适配低轨卫星规模化需求

数字波束成形器（DBF）是数字相控阵天线的“核心大脑”，通过独立调整每个天线单元的信号相位和幅度并进行合成，实现波束成形与方向图控制，直接提升卫星通信的抗干扰能力、信号覆盖范围，是低轨卫星小型化、轻量化的关键器件。

臻镭科技2025年新研定型的CX1620DFN（窄带波束成形器），堪称低轨卫星适配神器，完美贴合低轨卫星规模化组网的核心需求，也是公司的核心竞争力产品之一。

核心优势：支持128通道128波束，具备高集成度、低功耗、抗辐照三大核心特点，相比传统FPGA方案，功耗和重量优势显著，可直接用于手机直连卫星载荷，完美适配低轨卫星小型化、轻量化的核心需求，助力低轨卫星批量部署。

技术亮点：全正向设计，可与自家射频收发、ADC/DAC芯片实现高速数字接口无缝互连，无需适配第三方芯片，兼容性、稳定性拉满；支持多片严格同步工作，可满足大规模数字相控阵系统需求，降低下游客户开发难度和物料成本，提升项目落地效率。

（四）配套技术：电源管理+微系统，完善全链路国产化解决方案

卫星射频芯片的稳定运行，离不开电源管理芯片的支撑；卫星载荷的小型化、轻量化需求，离不开微系统集成技术的突破——臻镭科技已构建“射频芯片+电源管理+微系统”的全链路布局，为下游客户提供一站式国产化解决方案，进一步巩固国产替代优势。

电源管理芯片：覆盖负载点电源芯片、低压差线性稳压器（LDO）、T/R电源管理芯片等全产品线，具备小体积、耐辐射、高效率、高可靠等特点，年供货量超几十万颗，可完美适配航天器配电、卫星载荷供电等场景；新研GaN功率器件驱动器，推动宇航电源向更高功率密度、更小体积升级，其中宇航级二次电源系统产品由原来的VDMOS方案升级为高功率密度的GaN宇航隔离二次电源，功率密度提升三倍以上，具备技术和成本双重优势。

微系统及模组：采用垂直互联、MEMS硅腔、TSV硅转接板、高精度MMIC微组装等三维异构集成技术，将各类功能器件一体化集成，可使卫星载荷体积缩小60%、重量降低40%；2025年出货量超几十万通道，其星载宽带载荷射频模块采用芯片直接集成在多层陶瓷基板上的设计，大幅减小无源器件占用面积，易于批量化装配生产，已在轨运行良好，客户覆盖国内各大主流科研院所。

四大发展趋势：从臻镭科技财报，看卫星射频芯片未来3-5年风口

透过臻镭科技2025年的产品布局、研发方向及业绩表现，结合行业发展现状，卫星通信射频芯片的发展趋势已非常清晰，射频从业者可重点关注这4个方向，精准踩准行业风口，找准技术攻关与职业发展的核心重点。

趋势一：全正向设计成核心竞争力，国产替代从“单点突破”迈向“全谱系覆盖”

自主可控是卫星射频芯片的必然发展趋势，全正向设计能够彻底摆脱对外部技术授权的依赖，同时可根据国内卫星通信、特种通信等场景的个性化需求，快速迭代产品、优化性能，这也是国产芯片突围的核心路径。

2025年，臻镭科技新研+定型14款芯片，进一步完善了射频收发、ADC/DAC、数字波束成形等产品的型谱化布局，印证了国产卫星射频芯片正从“单点突破”向“全谱系覆盖”迈进。未来，具备全正向设计能力、核心技术自主可控的企业，将持续享受国产替代红利，国内自主供应链体系也将逐步完善，国产芯片市场份额将进一步提升，而臻镭科技这类龙头企业，已凭借技术积累锁定20亿商业航天在手订单，率先抢占市场先机。

趋势二：低轨卫星成核心应用场景，“低成本、高可靠、小型化、轻量化”成研发核心导向

低轨卫星规模化组网，是当前商业航天发展的核心主线，也是卫星通信射频芯片的最大需求场景。低轨卫星的批量部署，对射频芯片的要求极为严苛：既要控制成本，适配规模化组网的性价比需求；又要具备抗辐照、高可靠特性，适应星载极端环境；还要满足小型化、轻量化要求，提升卫星载荷效率、降低发射成本。

臻镭科技的产品布局极具参考性：开发抗辐射塑封配电产品，在保证抗辐照性能的同时大幅降低生产成本；推出低功耗、小型化的星用射频芯片和波束成形器，精准适配低轨卫星载荷需求；提供“高可靠电源+低成本商用器件”的选型方案，进一步降低单星制造成本。未来，这四大需求将成为卫星射频芯片的研发核心导向，谁能实现“性能+成本”的平衡，谁就能抢占低轨卫星市场的核心份额。

趋势三：高集成+全链路协同，微系统成行业竞争核心

随着卫星通信系统复杂度不断提升，单一芯片已无法满足复杂场景的应用需求，“全链路协同、高集成化”成为技术发展的必然趋势，而微系统集成技术，正是实现这一目标的关键抓手，也是未来行业的核心竞争领域。

臻镭科技已构建起覆盖“射频收发+ADC/DAC+数字波束成形+电源管理+微系统”的全链路产品体系，各产品可实现无缝协同，大幅提升系统兼容性和稳定性，同时通过微系统集成技术，实现卫星载荷小型化、轻量化的重大突破，成为公司营收的核心支撑。未来，微系统及模组将成为卫星射频芯片的核心发展方向，三维异构集成、先进封装工艺将持续升级，全链路解决方案能力，将成为企业的核心竞争力，也是国产芯片实现弯道超车的重要突破口。

趋势四：军民融合深化+终端场景延伸，开辟行业新增长空间

卫星射频芯片不再局限于军工、特种通信等单一场景，军民融合、多场景延伸成为行业新的发展趋势，也是国产芯片扩大市场规模、提升盈利能力的关键。

在军用领域，射频芯片广泛应用于数字相控阵雷达、综合通信系统、数据链、电子对抗等场景，是国防信息化建设的核心支撑；在民用领域，低轨卫星通信、卫星直连手机、反无人机、高端装备等场景的需求持续爆发，成为新的增长引擎。臻镭科技正加大低轨商业卫星领域的产品推广力度，深度参与星网二期与G60千帆星座的硬件配套，同时探索水下阵列探测等新兴行业需求；在电源管理领域，还向光模块、AI、算力等领域延伸，丰富产品应用边界。未来，卫星直连手机等消费级终端场景的全面落地，将进一步打开射频芯片的市场空间，军民融合将成为行业重要的增长极。

行业瓶颈与突破方向（射频人重点关注，找准攻关核心）

（一）当前核心瓶颈

先进工艺依赖：高端卫星射频芯片对制造工艺要求较高，目前部分高端产品仍依赖国外先进工艺，国内SiGe BiCMOS、RF-SOI等先进工艺水平有待提升，制约了芯片性能的进一步突破和成本控制。

成本控制难度大：星用射频芯片的抗辐照、高可靠设计，导致研发投入大、生产成本偏高，难以完全适配低轨卫星规模化部署的低成本需求，成为制约行业规模化发展的关键因素。

产业链协同不足：射频芯片的研发、生产、测试需要上下游产业链的协同配合，目前国内产业链仍存在短板，部分配套器件依赖进口，影响产品迭代速度和国产化率提升。

（二）核心突破方向

工艺自主化：加强与国内晶圆厂、封装测试厂的深度合作，推动SiGe BiCMOS、RF-SOI等先进工艺的国产化落地，摆脱对国外工艺的依赖，同时降低芯片生产成本，提升国产芯片的性价比优势。

技术优化升级：持续优化抗辐照、低功耗、高集成技术，在保证芯片性能和可靠性的前提下，进一步缩小芯片体积、降低功耗和成本，精准适配低轨卫星规模化组网需求，提升产品市场竞争力。

产业链协同：联动上游材料、设备厂商，下游科研院所、卫星制造商，构建自主可控的卫星射频芯片产业链体系，加强技术协同、资源共享，提升产品迭代速度，完善全链路国产化解决方案。

总结与展望

从臻镭科技2025年财报不难看出，国内卫星通信射频芯片已实现重大技术突破，全正向设计能力持续提升，产品型谱不断完善，在低轨卫星、军民融合等场景的适配能力显著增强，国产替代进程加速推进，行业正迎来黄金发展期。臻镭科技的逆势高增长，不仅印证了自身的技术实力，更反映出国产卫星射频芯片的巨大发展潜力。

未来3-5年，随着低轨卫星星座组网持续提速、6G技术与卫星通信深度融合、国产替代不断深化，卫星射频芯片将持续向全正向设计、高集成、低功耗、低成本方向迭代，微系统集成、军民融合、终端场景延伸将成为核心增长点。对于射频从业者而言，重点关注全正向设计、高速ADC/DAC、数字波束成形、三维异构集成四大技术方向，贴合行业需求开展技术攻关，才能在行业发展中抢占先机；对于企业而言，聚焦低轨卫星核心场景、完善全链路产品布局、加强产业链协同，才能在激烈的市场竞争中站稳脚跟。

相信在臻镭科技等国产龙头企业的持续努力下，卫星通信射频芯片的国产替代将逐步实现全面突破，打破国外垄断格局，推动我国卫星通信产业、国防信息化建设实现更高质量的发展，为6G“空天地一体化”布局提供坚实的国产核心器件支撑。

注：本报告基于浙江臻镭科技2025年年度报告及公开行业信息撰写，仅用于行业技术交流，不构成投资建议；公司后续发展需关注行政处罚相关后续影响及技术迭代进展。

#射频学堂 #射频基础 #射频技术 #无线通信 #电子工程师 #车载射频

版权声明

射频学堂发布的原创及转载内容，版权均归原作者所有，文中观点仅代表作者本人，射频学堂仅作知识分享与传播使用。如需转载或引用，请联系原作者获得授权。

来源：射频学堂

为了 5G 基站散热，KMW 把 “相变均热板” 塞进天线里，这设计到底有多拼？

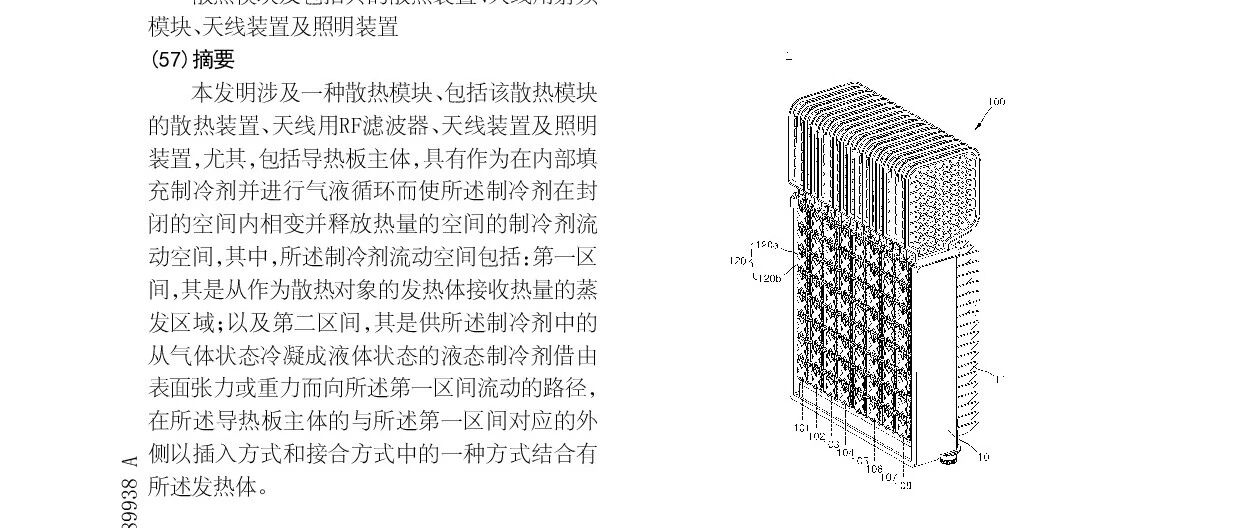

大家好，这里是射频学堂。最近韩国 KMW 公布了一项5G 基站天线滤波器 + 散热装置的全新专利。看完整套图纸我只有一个感受：为了把热量 “赶出去”，工程师真的费尽心思。重新定义万元矢量源今天我们不聊复杂公式，就对着专利里的17 张核心图示，一层一层拆开看 —— 这个天线到底是怎么散热的？以及，你觉得有必要做到这种程度吗？先看整机：散热片直接 “伸出” 天线外壳图 1a / 图 1b 整机正面 + 背面天线罩盖住辐射单元，顶部直接伸出一整块散热板，跟外面空气直接换热。保留传统大面积散热鳍片，负责数字板后端散热。传统天线只靠背面散热，热量闷在里面；KMW 直接把散热通道做到顶部外露，内热外排，彻底分开。图 2a / 2b 爆炸图整机拆成三部分：壳体、射频模块、防护散热组件。顶部有引导槽：射频模块直接垂直插进去装。天线罩带延伸板 + 通气孔：既防风防雨，又不挡散热。手指防护板：防止人碰到高温散热面。拆开内部：热量刚产生，就被 “吸走”图 3 去掉外罩的内部一眼能看到：多列射频模块垂直并排，每一列中间都插着一块竖直的散热板。下半段在壳内吸热量上半段伸出壳外散热量图 4 单个射频模块装配模块从顶部直接插入壳体，尾部一插就连上数字板，电气连接 + 散热一步到位。图 5 模块尾部结构中间是散热板，两侧是双偏振天线单元，PA 板（发热大户）紧紧贴在散热板上。结论：热量刚产生，立刻被吸走，不留堆积。核心结构：三明治散热，一块板管两路偏振图 6 左右视角结构非常清晰：左偏振单元 — 散热板 — 右偏振单元典型三明治布局，一块散热板同时给两路偏振散热，空间用到极致。图 7a / 7b 模块拆解拆出来看更明白：最中间：相变散热模块两侧：PA 板（PA/LNA/RFIC 都在这，最热）外侧：上下堆叠的RF 滤波器前面：辐射单元热路径：发热源 → PA 板 → 散热板 → 外部空气，短到不能再短。单路单元：散热板不是实心铝，是 “均热板”图 8 单偏振天线单元散热板上有很多小圆点加强筋，不是装饰。作用：抗内部压力，防止受热鼓包变形。图 9a / 9b 进一步拆解PA 板上的发热芯片，和散热板完全面接触。面接触 ≈ 最高效散热，比点接触、线接触强太多。剖面看懂：内热外排，一目了然图 10 / 11 / 12 剖面视图这几张图直接把逻辑拍清楚：内侧散热部：在天线壳里，吸 PA 板热量外侧散热部：穿出壳体顶部，直接吹风散热辐射在前、滤波在中、数字板在后、散热贯穿全程。最核心：图 13 散热板内部原理（看懂这张就够）这是整个专利的灵魂。散热板是中空密封结构，里面不是实心金属。充注制冷剂，走相变循环：简单说：这就是一块 “塞进天线里的均热板”。进阶方案：一块散热板，双面吸热图 14 / 15 / 16 双面散热结构更极致的设计：一块散热板在中间左右各贴一套 PA 板 + 偏振单元螺钉锁紧，保证热接触压力一套散热，管双路发热，空间再缩 50%不止天线：还能用到 LED 照明里图 17 照明装置应用同款散热结构直接搬到 LED 灯具：LED 发热 → 内侧吸热 → 外侧外露散热证明这套方案通用、可复制，不局限于基站天线。整套设计，一句话总结KMW 这套专利，本质就是一件事：用 “相变均热板” 把天线内部 PA、滤波器的热量，直接 “搬运” 到外壳外面散掉，内部高度集成，外部极致散热，完美适配 5G Massive MIMO 高密度、高发热场景。灵魂一问：你觉得有必要这么 “卷” 散热吗？有人说：传统散热够用，没必要这么复杂。有人说：5G-A、6G 通道越来越多，功率越来越大，不这么散热，基站根本扛不住。你站哪边？欢迎在评论区聊聊。注释：文章图示来自已公开专利，仅限于学习分享，专利原文请点击文末阅读原文下载。#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频版权声明射频学堂发布的原创及转载内容，版权均归原作者所有，文中观点仅代表作者本人，射频学堂仅作知识分享与传播使用。如需转载或引用，请联系原作者获得授权。来源：射频学堂
