无加强U行波纹管平面失稳分析详细案例2—初始缺陷

1月前浏览1084

1 前言

失稳是指波纹管在压力或位移作用下失去原有平衡形态的现象,波纹管的失稳现象可以采用屈曲分析来模拟。屈曲分析是一种用于确定结构稳定性的技术,旨在避免细长杆结构、薄壁圆筒结构等在微小扰动下产生过大位移的问题。屈曲分析包括线性屈曲和非线性屈曲,前者又称特征值屈曲分析,即Workbench的Eigenvalue buckling分析模块,其预测理想结构的理论屈曲强度(上限值),优点是计算速度快,可快速了解屈曲形状,但其计算结果(临界载荷)偏于不保守,因此工程上较少用于评定结构;非线性屈曲分析更为精确,能考虑材料和几何非线性,还能考虑初始缺陷等,通过逐步加载,当解不收敛时对应的载荷即为临界载荷。

此前,我们针对一段金属波纹管进行了屈曲分析,模拟了其平面失稳状态。彼时并未引入初始缺陷。初始缺陷简而言之,就是人为给“完美”结构施加的一点微小扰动,比如几何偏差。在现实世界中,没有绝对完美的结构,引入初始缺陷是非线性屈曲分析能成功“触发”屈曲、并获得真实极限承载能力的“点火器”。常见的做法是“一致缺陷模态法”:先进行特征值屈曲分析,提取一阶屈曲模态(结构最容易发生的变形形状),然后将该形状乘以一个微小比例叠加到完美模型上。本文将深入演示初始缺陷的引入方法。

2 建模与网格

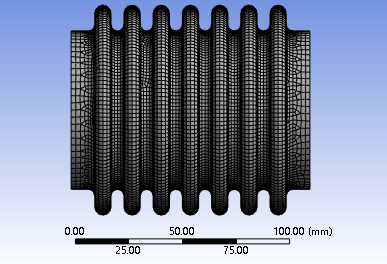

创建如下波纹管曲面模型并划分四边形非结构化网格。本案例采用抽中面的方法将实体模型转为曲面模型,采用壳单元进行模拟。

3 求解设置

3.1 线性屈曲分析

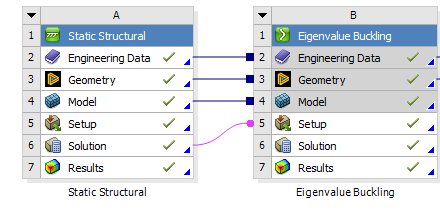

创建如下工程项目,注意,静力学分析和特征值屈曲分析需要共享几何、材料和Model单元格内容。

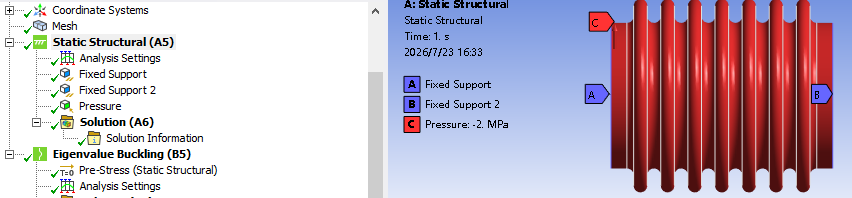

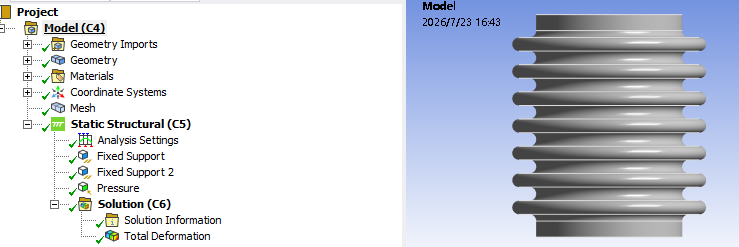

在静力学分析项目设置力学边界条件,波纹管两端固定,内压2MPa,由于压力施加在曲面上,可以通过设定正负值来改变内压或外压条件。

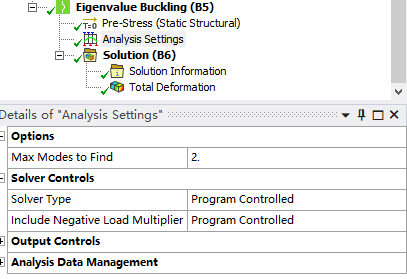

屈曲分析采用默认设置即可,提取屈曲模态根据实际需求修改。

3.2 非线性屈曲分析

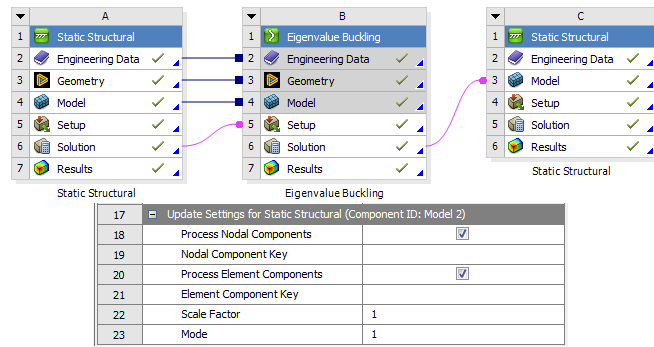

引入初始缺陷的非线性屈曲分析建立在线性屈曲分析基础之上,需再创建一个静力学分析项目,将线性屈曲的Solution关联到静力学分析的Model。在Solution的Properties中设置比例因子Scale Factor和模态阶数,默认值均为1。对于Scale Factor通常选取较小的值,如1/1000~1/100,本案例暂未调整,取默认值,模态阶数选择1阶即可。

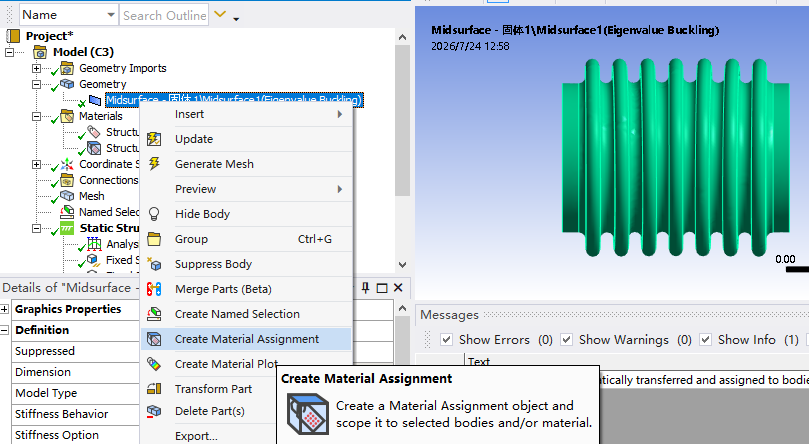

注意,在更新特征值屈曲分析的Solution后才可进入新建静力学分析的Model。可能出现Geometry缺少材料属性而打问号的情况,此时需要新建材料属性并赋予几何模型,如下图所示。

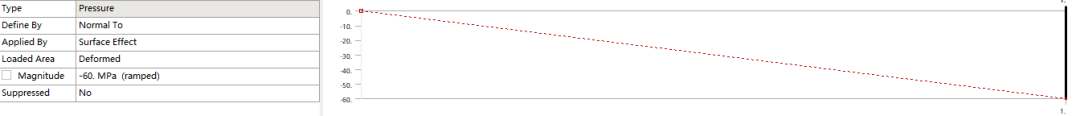

与线性屈曲分析的前置分析一样,设置静力学分析的力学边界条件。注意,这里的压力可以根据线性屈曲分析求得的临界载荷进行设定,通常设定为不小于该临界载荷即可,因为线性屈曲结果偏于不保守,因此实际的临界载荷应处于线性屈曲临界载荷范围以内。

非线性屈曲分析需要对Analysis  Setting进行多项关键设置。

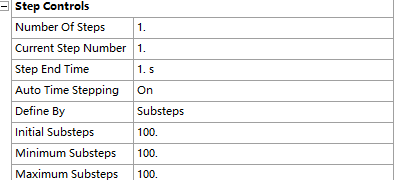

由于非线性屈曲分析采用逐步加载方式,因此需要设置载荷步。设置自动载荷步,载荷子步数按如下设置,具体数值需根据实际情况分析。总之,若要捕捉到临界载荷,需要设置足够大的子步数。比如本案例,如果设置成50个载荷步,则无法获得临界载荷。

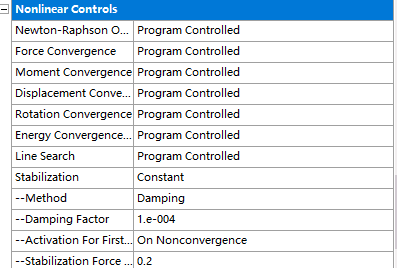

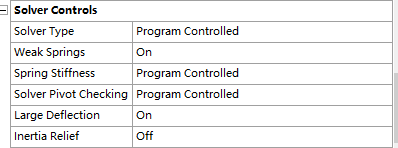

求解器控制中打开弱弹簧选项和大变形选项(大变形是几何非线性的关键设置)。

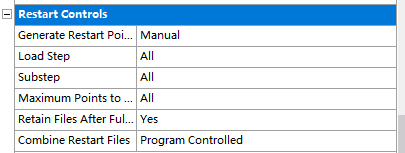

如前所述,非线性屈曲分析建立在结构非线性分析基础之上,建议开启重启动设置,并考虑非线性稳定性,设置如下。

4 计算结果

4.1 线性屈曲分析

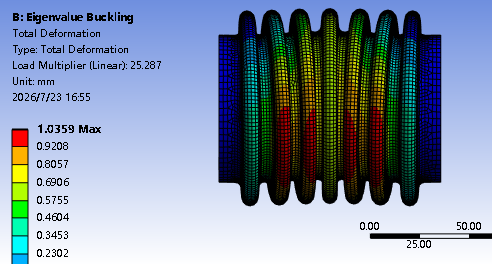

查看一阶模态的变形情况,如下所示即为平面失稳状态。载荷放大系数为25.287,则临界载荷为2MPa×25.287=50.574MPa。

4.2 非线性屈曲分析

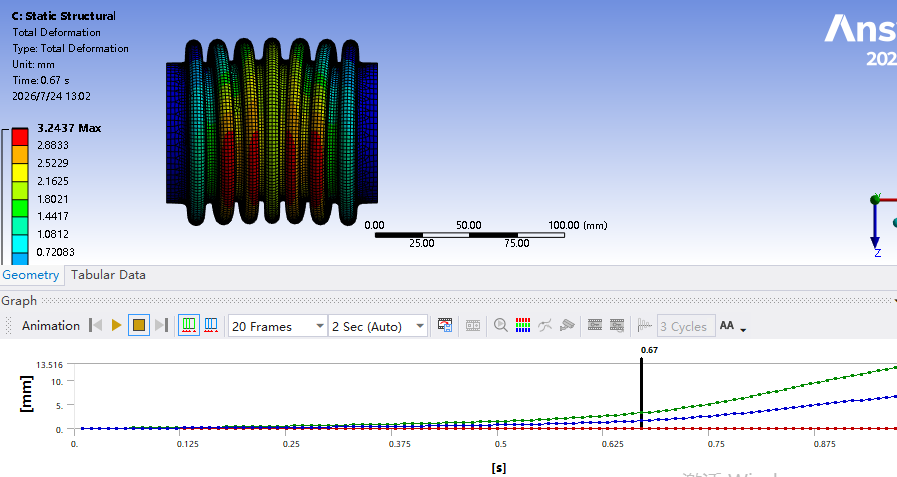

查看位移结果的时间历程,约在0.67s时位移发生突变,通过Retrieve this result获得变形情况,也是平面失稳形态。

由于边界载荷在1s内线性增加,因此0.67s时刻的载荷应为0.67×60MPa=40.2MPa,即非线性屈曲分析求得的临界载荷为40.2MPa,低于线性屈曲分析的结果,符合预期。此前未考虑初始缺陷的非线性屈曲分析结果大于线性屈曲分析结果,可见引入初始缺陷对于获得更准确的临界载荷是有必要的。
