看不见的“刹车”：模态测试中，阻尼是如何藏在FRF曲线里的？
也就是说，在理想的无阻尼世界里，结构会永远在那儿以固定频率晃下去，永不停止。
但现实世界没有“永动机”，所有结构都存在阻尼——那个默默把机械能转化成热能、让振动逐渐平息的“隐形刹车”。
模态测试测的正是这个真实、有阻尼的物理系统，而阻尼，会在频响函数（FRF）上留下极其清晰的“指纹”。
今天我们就结合模态测试的实际逻辑，拆一拆阻尼是怎么被“看”出来的，以及工程中常说的粘性阻尼、结构阻尼、模态阻尼到底有什么区别。
一、FRF：阻尼的“显像剂”

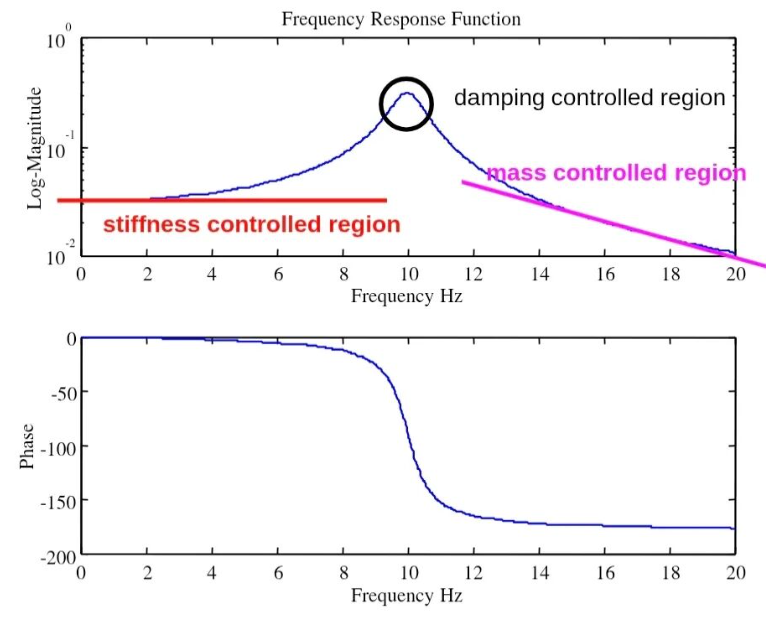

模态测试的直接产物是频响函数（FRF），它描述系统输出（加速度/位移响应）与输入（激振力）在频域的关系。
你可以把FRF的幅频曲线想象成一张地形图：
峰值出现在系统的固有频率附近；
阻尼的大小，直接决定了这个峰是“尖针”还是“胖丘”。

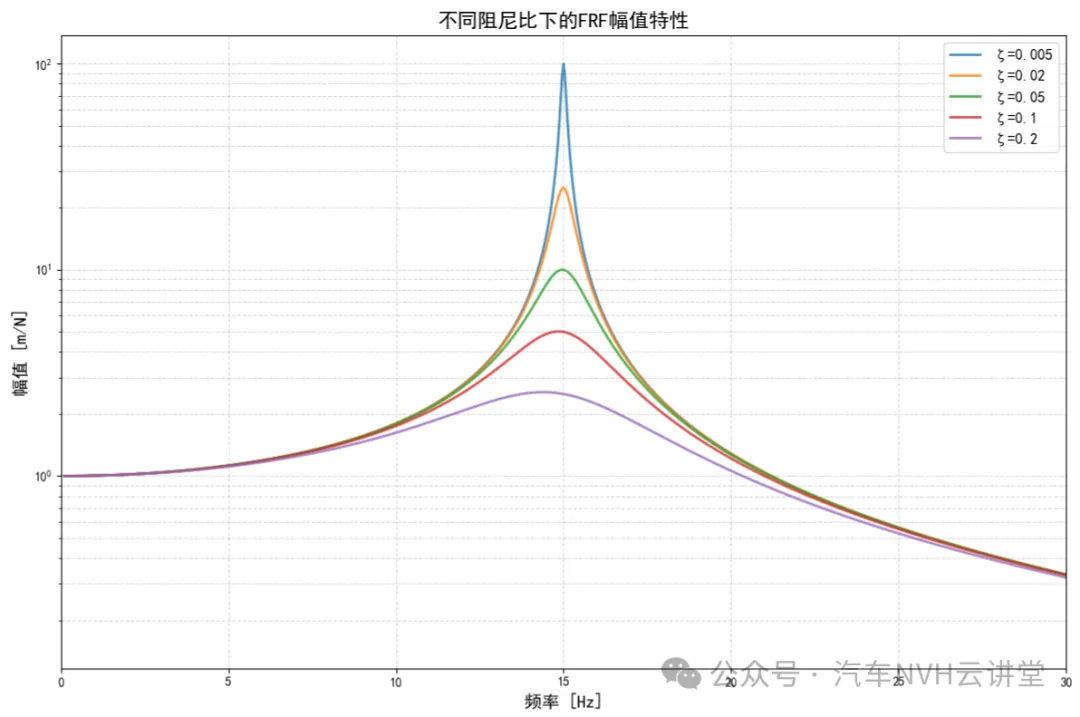

阻尼如何改写峰值形状？

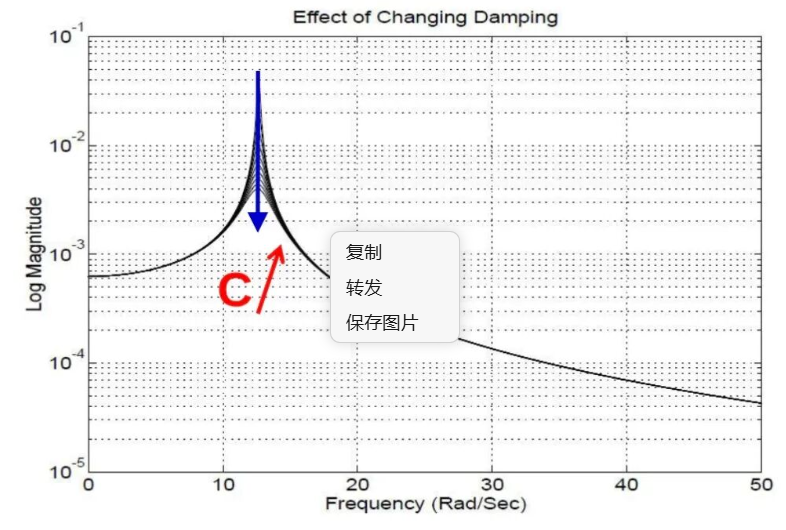

峰值高度：阻尼越小，能量越难耗散，共振峰越尖锐、越高；阻尼越大，峰值越平坦、越低。
峰值宽度（半功率带宽）：在峰值幅值的 0.707倍（−3 dB） 处作水平线，与共振峰相交得到两个频率点 f1、f2，带宽 Δf=f2−f1 就是半功率带宽。峰越宽，阻尼越大。
通过这个公式，就能从FRF里反算出阻尼比 ζ：
这就是工程中最常用的半功率带宽法，本质是：我们不是直接看见阻尼，而是通过共振峰被“压扁”的程度把它算出来。
二、三种阻尼：别再把概念混为一谈
原文里把阻尼分成三类，这个区分在实测和仿真里非常重要，千万别搞混。
1. 粘性阻尼（Viscous Damping）
物理本质：阻尼力与速度成正比，方向相反，像手在蜂蜜里划动，越快阻力越大。
特点：线性好、方程好解，是理论分析和时域仿真的基础模型；每周期耗散能量与频率成正比。
适用场景：流体介质中的振动、带油压/空气弹簧的隔振系统。
2. 结构阻尼（Structural / Hysteretic Damping）
物理本质：来自材料内部摩擦、微观塑性变形等，常见于固体。假设阻尼力与位移相关，相位落后速度90°。
特点：每周期耗散能量与频率无关，只跟振幅平方成正比——像反复弯折金属丝，弯得幅度越大，发热（耗能）越多。
适用场景：频域谐响应分析、金属材料主导的结构。
3. 模态阻尼（Modal Damping）
⚠️ 注意：这不是一种物理机制，而是一种数学工具。
本质：在模态叠加法中，把复杂多自由度系统解耦成若干个单自由度系统，为每一阶模态单独赋予一个等效阻尼比 ζ。
含义：它是真实物理阻尼（粘性、结构、接缝摩擦等）在某一阶振动形态上的总体等效表现。
价值：工程师不用纠结每个螺栓、每个焊缝的微观阻尼，直接用“某阶模态阻尼比=2%”来简化计算，极大提升工程效率。
三、为什么模态测试非要揪出阻尼？
很多人关注固有频率是为了“避共振”，但阻尼决定了共振有多可怕：
阻尼极小 → 共振峰极高（Q值大）→ 小幅激励也能引发大幅振动 → 易失效；
足够阻尼 → 峰值被压制 → 同样激励下响应温和 → 结构更安全。
在机器人、精密机床、汽车零部件的NVH开发里，测得准确的各阶模态阻尼，才能：
判断减振措施（加阻尼片、改结构）是否有效；
在仿真模型里修正阻尼矩阵，让响应预测不“跑偏”；
评估服役老化后，结构耗能能力是否下降。
四、一句话总结
固有频率决定结构“在哪振”，振型决定“怎么振”，而阻尼决定“振多久、多猛”。
模态测试里，阻尼不直接露面，它藏在FRF共振峰的高度与胖瘦里，靠半功率带宽法被我们“抓”出来。
粘性、结构、模态阻尼各司其职：前两者是物理机制，后者是工程等效。搞清楚谁是谁，才不会在报告里张冠李戴。
