射频基础|矢量网络分析仪(VNA)入门:从原理到实操,一文读懂

4月前浏览555
大家好,这里是射频学堂。
在射频测试的实验室里,矢量网络分析仪(VNA)是当之无愧的“核心工具”——它被誉为射频工程师的“万能测试仪”,既能精准测量天线、滤波器、放大器等各类射频器件的性能,也能为射频研发、生产测试提供可靠的数据支撑,是射频领域不可或缺的“硬通货”。对于刚入门射频领域的新手来说,VNA的界面和参数看似繁杂难懂,但只要抓住其核心逻辑,就能快速上手,轻松解锁射频测试的核心能力。今天,我们就从基础出发,一步步拆解VNA的核心知识点,带你从零读懂、快速入门。
首先要明确一个核心:VNA是目前测量射频器件最灵活、最精准的仪器,其核心优势在于“矢量测量”——这也是它与标量网络分析仪的本质区别。简单来说,标量分析仪只能测量信号的幅度(强弱),相当于只能看到射频器件的“表面轮廓”;而VNA能同时捕捉信号的幅度和相位,就像给射频器件做了一次“CT扫描”,既能看清表面特性,也能看透内部的信号传输规律,精准还原器件的真实性能,这也是它能成为射频测试核心工具的关键。

VNA核心定位:它能测什么?

VNA的核心使命,是精准测量射频信号在被测器件(DUT)中的反射和传输特性,进而判断器件的性能优劣。无论是射频研发阶段的器件表征、生产环节的质量检测,还是日常工作中的故障排查,VNA都能发挥关键作用。
具体可测量内容如下:

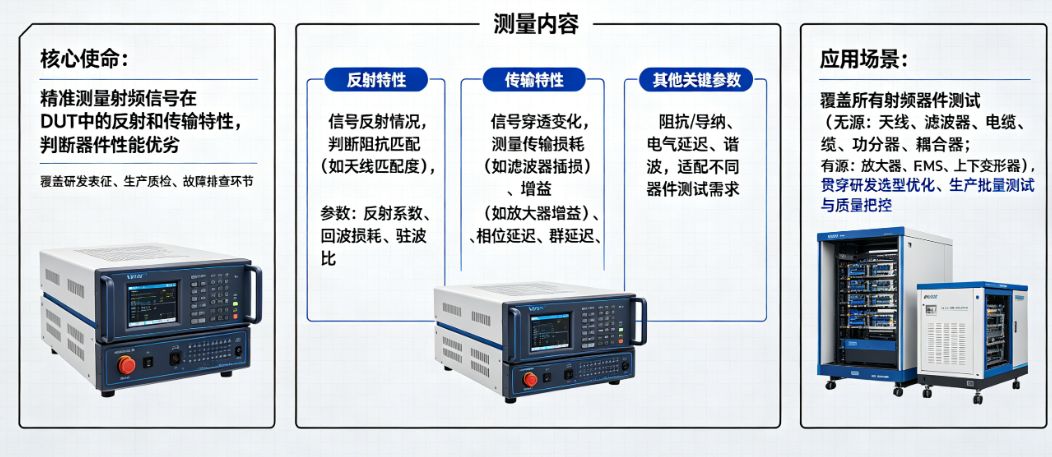

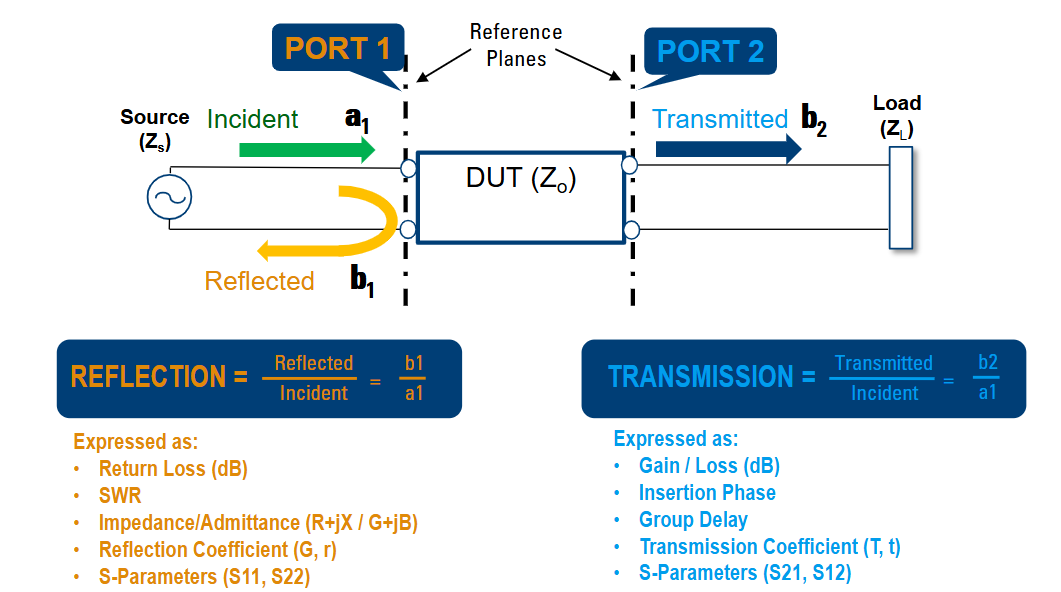

反射特性:信号照射到器件后被反射的情况,主要用于判断器件的阻抗匹配效果(比如天线的匹配度),常用参数包括反射系数、回波损耗(Return Loss)、驻波比(SWR)等;
传输特性:信号穿透器件后的变化情况,主要用于测量器件的传输损耗(如滤波器插损)、增益(如放大器增益)、相位延迟、群延迟等核心指标;
其他关键参数:阻抗/导纳、电气延迟、谐波等,可适配不同类型、不同场景的器件测试需求,覆盖更全面的性能检测。
从应用场景来看,VNA几乎覆盖所有射频器件的测试需求:无论是无源器件(天线、滤波器、电缆、功分器、耦合器等),还是有源器件(放大器、前端模块FEM、上下变频器等),从研发阶段的器件选型、性能优化,到量产阶段的批量测试、质量把控,都离不开VNA的支持,是贯穿射频全产业链的“测试神器”。

二、VNA工作原理:4步读懂“测量闭环”

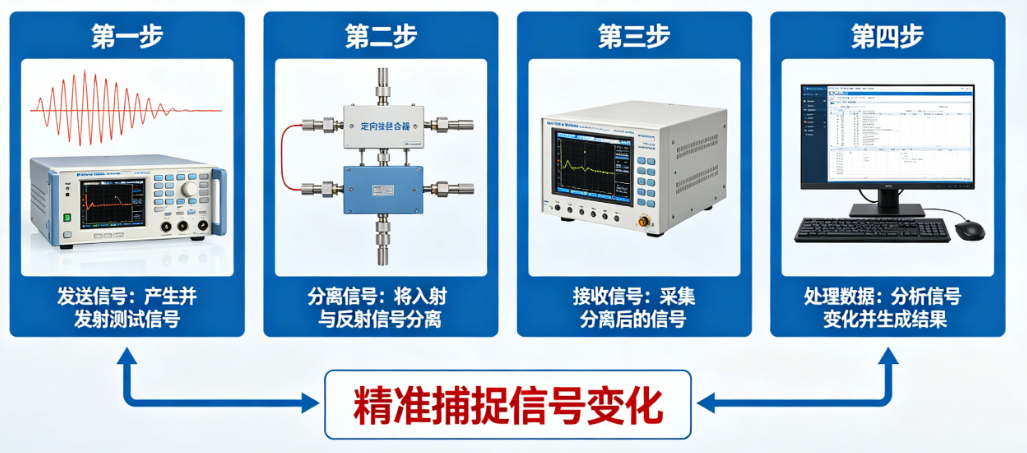

很多新手觉得VNA原理复杂,其实它的工作逻辑非常清晰,本质是一套“发送信号→分离信号→接收信号→处理数据”的闭环系统,每一步都围绕“精准捕捉信号变化”展开,具体拆解如下,新手也能轻松看懂:

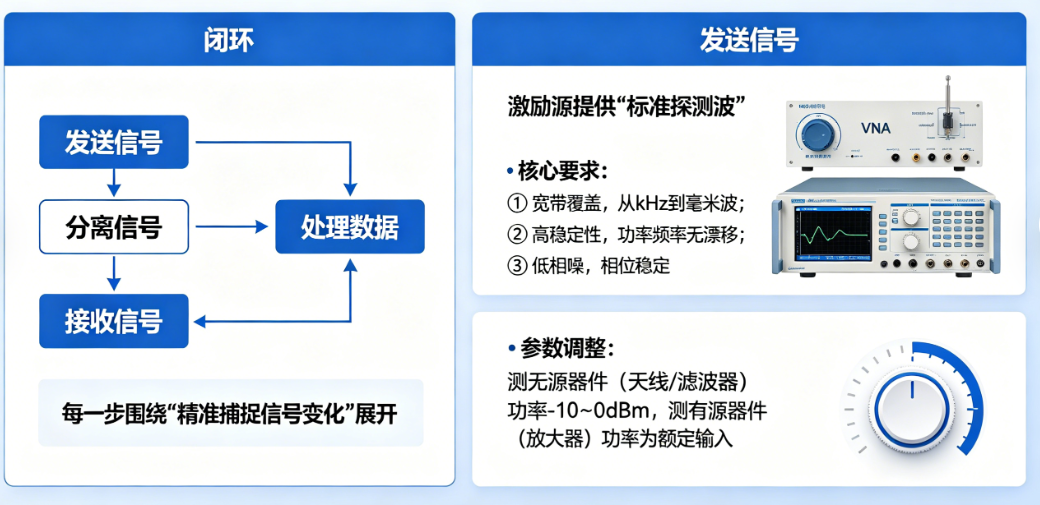

1. 发送信号:激励源提供“标准探测波”

VNA内置至少一个射频信号源(又称激励源),其核心作用是向被测器件发送稳定、可控的“探测信号”——这就像我们用手电筒照射物品,只有光线稳定、亮度均匀,才能清晰看清物品的细节,激励源的稳定性直接决定了后续测量的精度。
激励源有三个核心要求,缺一不可:① 宽带覆盖,从kHz到毫米波,可适配不同频段器件的测试需求,无需频繁更换仪器;② 高稳定性,功率和频率不能出现漂移,避免探测信号本身存在误差,影响测量结果;③ 低相噪,相位保持稳定,才能精准捕捉后续反射波、传输波的相位变化,保障矢量测量的准确性。
日常测试中,我们会根据被测器件的类型,灵活调整激励源参数:测天线、滤波器等无源器件时,功率通常设置为-10~0dBm,避免功率过大损坏器件;测放大器等有源器件时,功率需设置为器件的额定输入功率,确保器件正常工作,从而测出真实的增益性能。

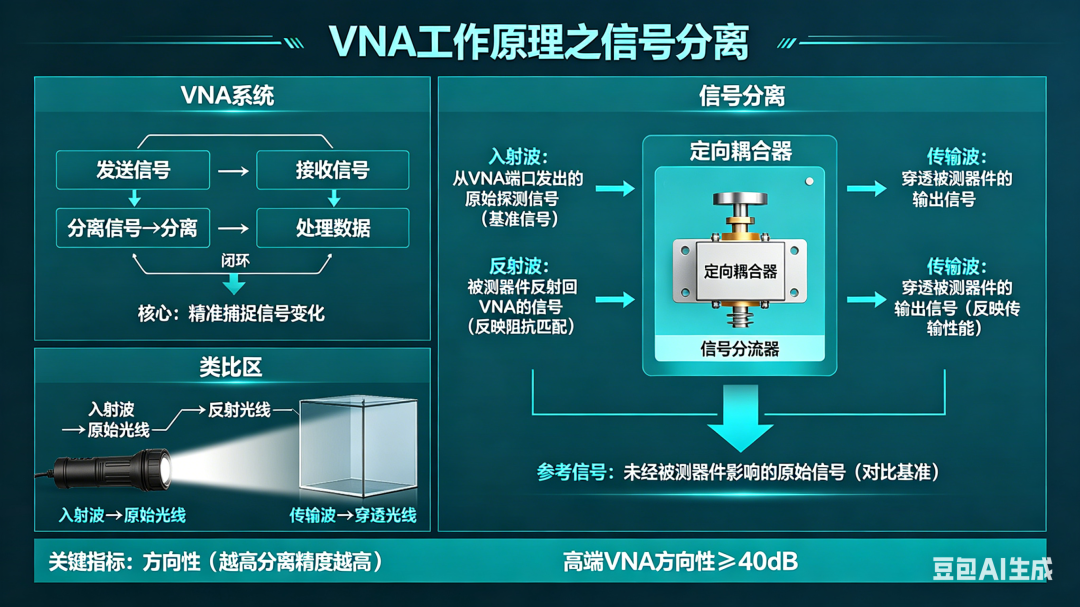

2. 分离信号:定向耦合器分清“三类波”

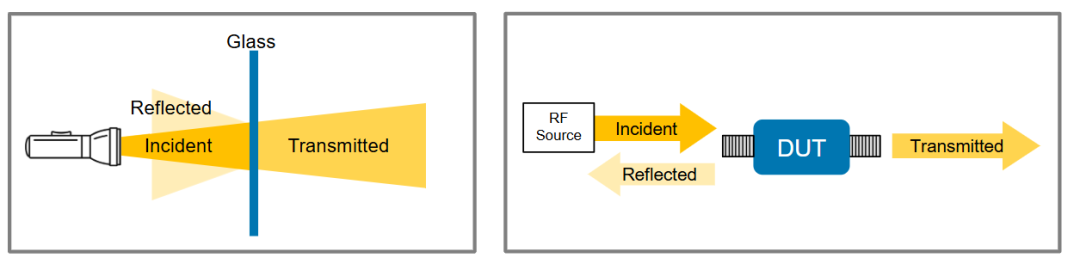

当激励源的探测信号送到被测器件后,会自然分解为三类波,这个过程就像手电筒光线照射到玻璃上,一部分被反射、一部分穿透玻璃、一部分保持原始传播状态,具体如下:
入射波:从VNA端口发出,直接流向被测器件的原始探测信号,是后续测量的“基准信号”;
反射波:被被测器件反射回VNA的信号,其强弱直接反映器件的阻抗匹配情况——匹配效果越好,反射波越弱;反之则越强;
传输波:穿透被测器件,从器件另一端输出的信号,可反映器件的传输损耗或增益,是判断器件传输性能的核心依据。
这三类波混在一起无法直接测量,因此VNA内置了“信号分离单元”,其核心部件是定向耦合器(或电桥)——它就像一个精准的“信号分流器”,能将入射波、反射波、传输波清晰分离,同时分出一路“参考信号”(未经被测器件影响的原始信号),作为后续信号对比、数据计算的基准,确保测量的精准性。
这里有一个关键指标需要重点关注:方向性。方向性越高,信号分离的精度就越高,越能有效抑制反向干扰,高端VNA的方向性通常能达到40dB以上,可最大程度保障反射、传输信号测量的准确性,避免杂波干扰导致的误差。

3. 接收信号:相干接收捕捉“幅度+相位”

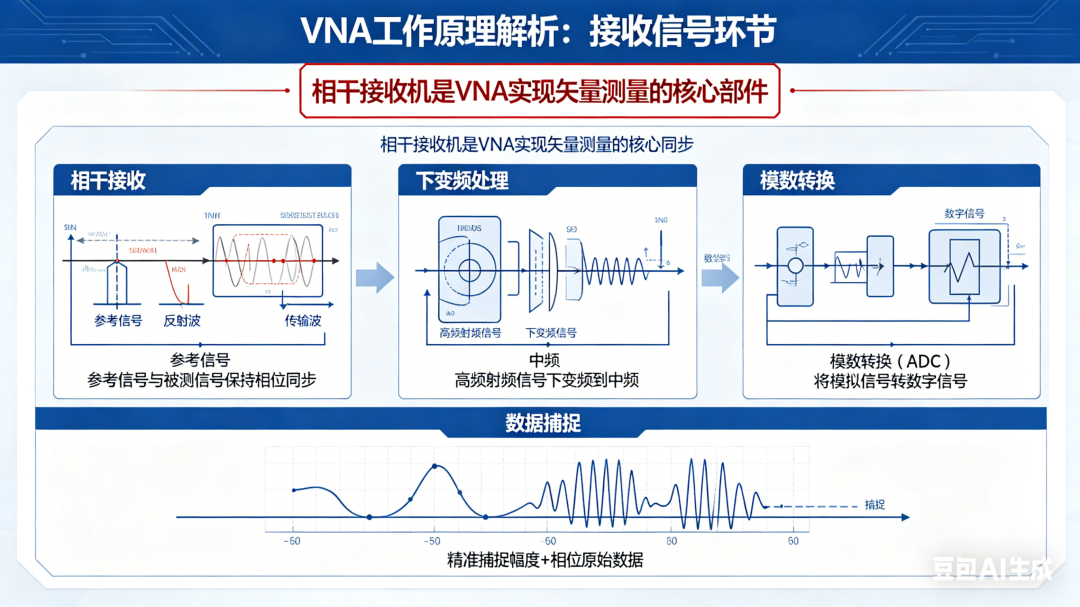

分离后的反射波、传输波和参考波,会被送入VNA的相干接收机——这是VNA实现“矢量测量”的核心部件,也是它与标量分析仪的最大区别,正是这一部件,让VNA能同时捕捉信号的幅度和相位。
所谓“相干”,简单来说,就是让参考信号与被测信号(反射波、传输波)保持相位同步,就像用标准光线与反射光、穿透光做对比,只有角度一致,才能精准捕捉两者的差异。相干接收机的工作过程非常直观:首先将高频射频信号下变频到中频,降低信号处理的难度;随后通过模数转换(ADC),将模拟信号转化为数字信号;同时精准捕捉每一路信号的幅度和相位信息,为后续数据处理提供完整、准确的原始数据。
举个简单的例子帮助理解:参考信号的幅度为1V、相位为0°,当它经过一个匹配稍差的天线后,反射波的幅度变为0.1V、相位变为90°,相干接收机就能精准捕捉到这种幅度和相位的细微差异,为后续的参数计算提供可靠基础。而标量分析仪没有相干接收功能,只能捕捉到信号的幅度(如反射波的0.1V),无法捕捉相位变化(90°),因此无法精准判断器件的匹配细节,测量精度远不如VNA。

4. 处理数据:算出S参数,呈现直观结果

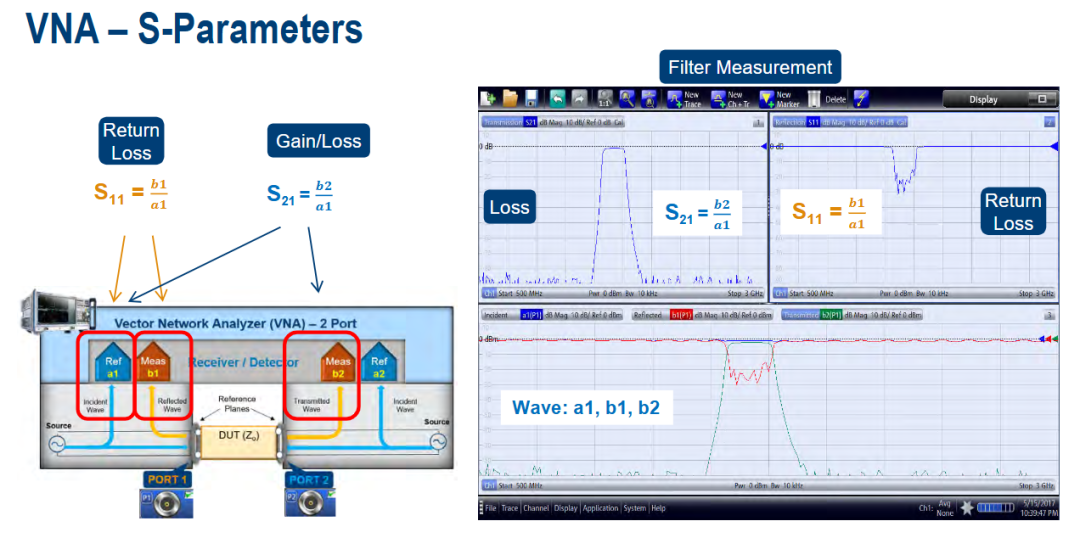

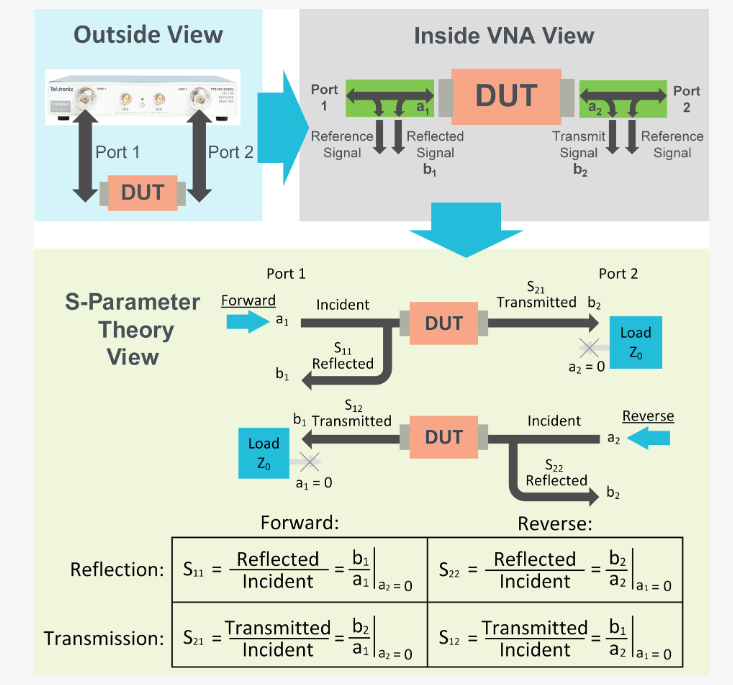

相干接收机捕捉到的幅度和相位数据,会被送入VNA的数字处理器,其核心计算逻辑非常简单:用被测信号(反射波、传输波)除以参考信号,得到归一化的复数比值——这就是我们日常测试中最常用的S参数(散射参数),也是VNA测量的核心结果。
S参数无单位,通常以dB为单位显示,对于双端口器件(射频测试中最常用的类型),核心参数有两个,新手记牢这两个就够日常使用:
S11(端口1反射系数):反射波÷参考波,主要反映端口1的阻抗匹配情况,日常调试天线时,通常要求S11小于-10dB,此时器件匹配良好;
S21(端口1→端口2传输系数):传输波÷参考波,主要反映信号从端口1到端口2的传输损耗或增益,测试滤波器时看插损、测试放大器时看增益,核心都是看S21的数值。
为了方便工程师快速解读数据,数字处理器会将复杂的复数数据,转化为直观易懂的图形形式:波特图(幅度/相位vs频率),可清晰呈现器件在全频段的性能表现;史密斯圆图,能直观展示阻抗匹配情况,是调试器件匹配的“神器”;极坐标图,可呈现S参数的复数特性,适配更复杂的射频测试场景,满足高阶测试需求。

实操关键:校准是VNA测量准确的核心

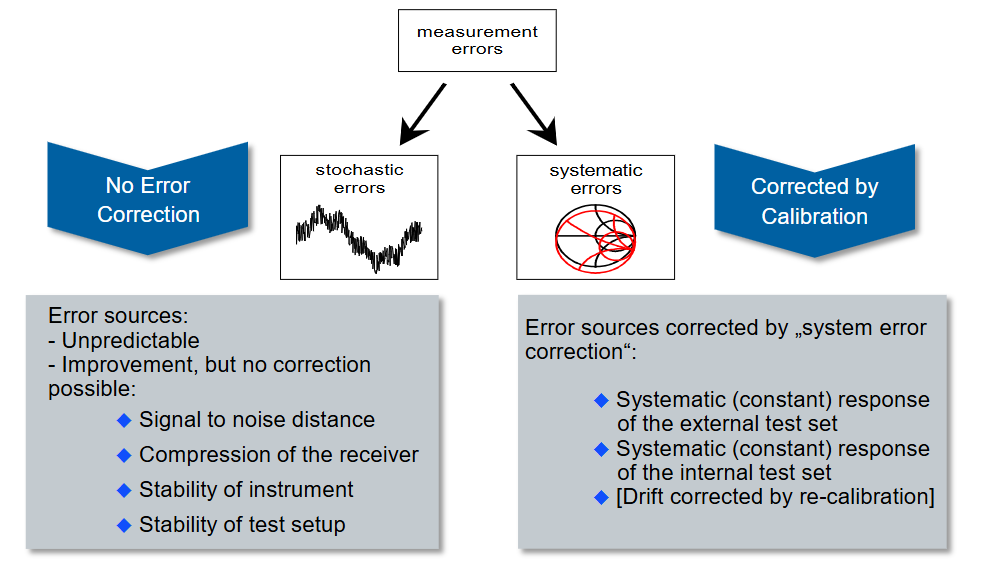

很多新手刚接触VNA时,容易忽略一个关键步骤——开机先校准,再测器件。这看似不起眼的一步,直接决定了测量结果的准确性,也是新手最容易踩坑的地方。之所以必须校准,是因为实际测试中,测试线缆、接头、夹具本身会存在损耗、失配,甚至信号泄漏,这些都会成为“系统误差”,导致测量结果失真——就像在手电筒和物品之间加了一层模糊的玻璃,无法看清物品的真实细节,测出的也不是器件本身的真实性能。

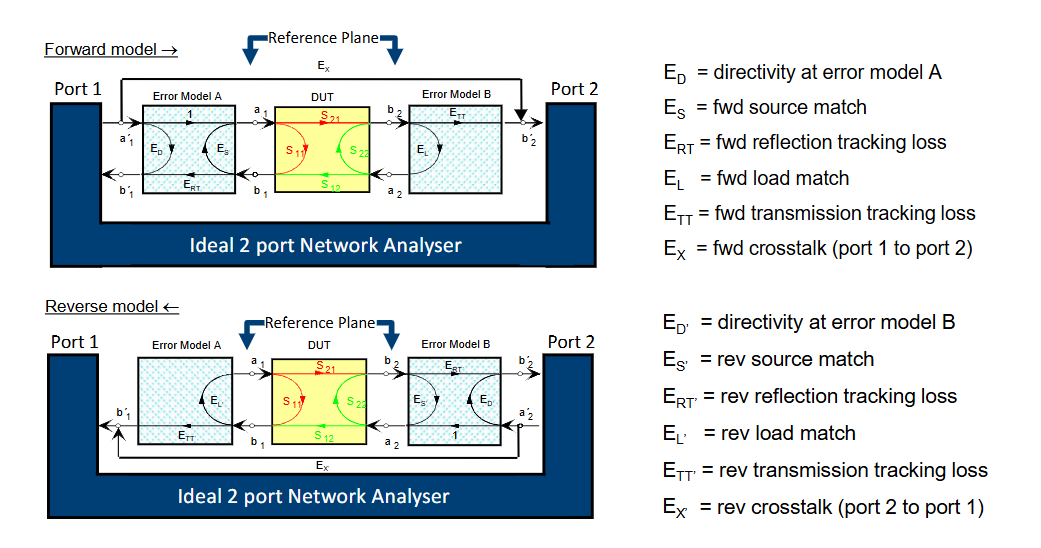

校准的本质,就是用标准校准件(如开路、短路、负载、直通,即SOLT校准法),让VNA“记住”系统误差的具体情况,然后在后续测量中,自动抵消这些误差,将测量参考面精准推到被测器件的端口,确保测出的是器件本身的真实性能,避免系统误差干扰。

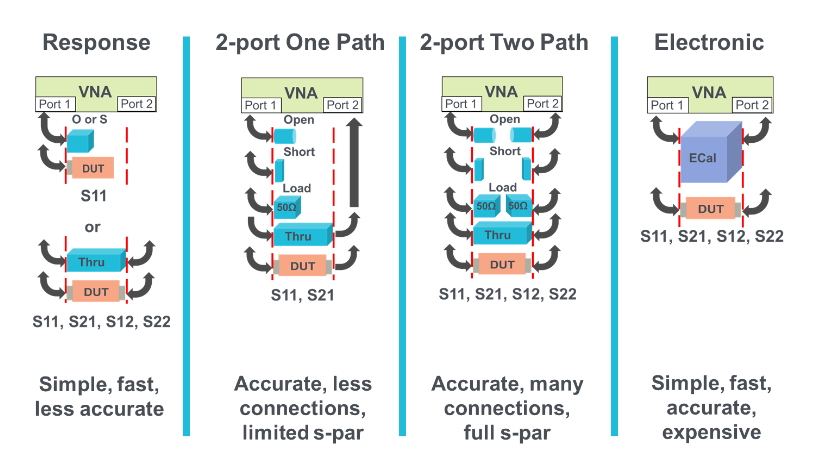

日常测试中,最常用的校准方法是SOLT(开路-短路-负载-直通),这种方法操作简单、精度够用,适用于绝大多数同轴器件的测试,是新手必须掌握的基础校准方法。除此之外,还有TRL、TOM、UOSM等校准方法,分别适配不同的测试场景(如探针测试、晶圆测试),大家可根据具体的测试需求选择合适的校准方式。
这里再次提醒各位新手:如果跳过校准步骤,测出来的S参数可能看似良好,但实际上是“线缆+接头+器件”的总误差,后续将器件装机后,很可能出现阻抗匹配不良、性能不达标等问题,反而得不偿失。

VNA基础补充:类型、关键参数与实操流程

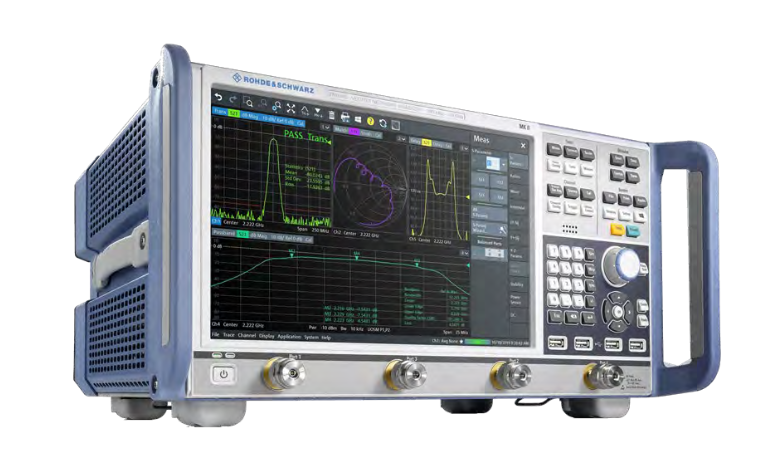

1. VNA的常见类型

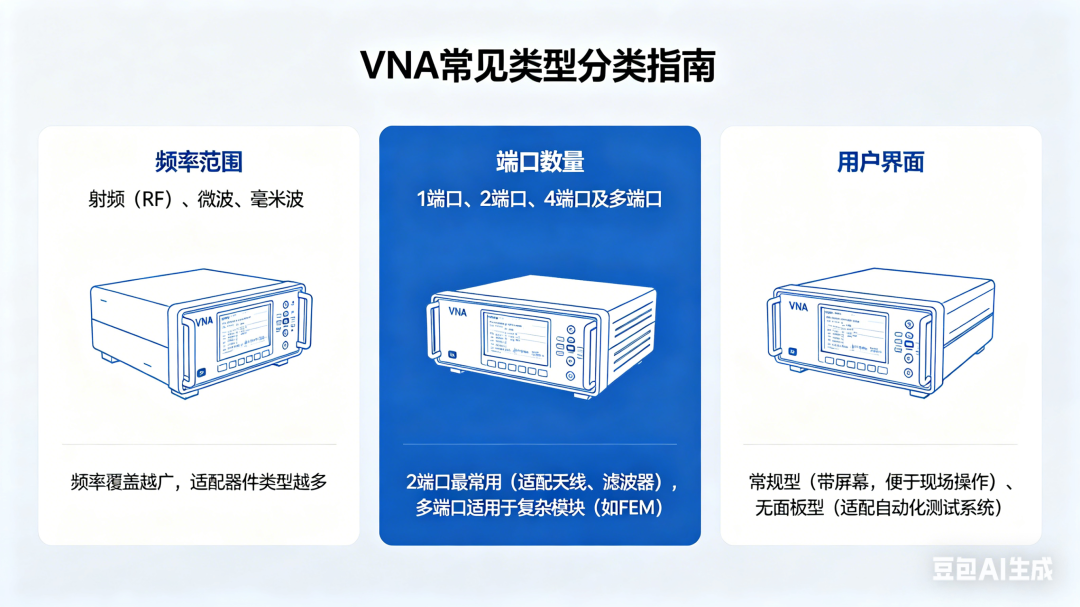

VNA的分类主要依据三个维度,不同类型适配不同的测试场景,新手可根据自身需求选择:
按频率范围:分为射频(RF)、微波、毫米波三类,频率覆盖越广,适配的器件类型越多,可满足不同频段的测试需求;
按端口数量:分为1端口、2端口、4端口及多端口,其中2端口最常用,适配天线、滤波器等双端口器件;多端口则适用于复杂模块的测试,如前端模块FEM;
按用户界面:分为常规型(带屏幕,便于现场操作、实时观察数据)和无面板型(适配自动化测试系统,无需现场手动操作)。

2. 核心关键参数

选择和使用VNA时,需重点关注以下几个核心关键参数,它们直接影响测量性能,新手可作为选型和使用的参考:
频率范围:VNA能覆盖的最低和最高频率,需与被测器件的工作频段相匹配,否则无法精准测量;
动态范围:最大源功率与噪声底的差值(单位:dB),动态范围越大,越能精准测量微弱信号,适配低增益、大衰减器件的测试;
测量速度:完成一次全频段扫描的时间,直接影响测试效率,批量测试时可优先选择测量速度较快的机型;
轨迹噪声:测量曲线的“抖动”程度,噪声越小,测量结果越稳定,数据重复性越好。

3. 基础实操流程(以无源器件为例)

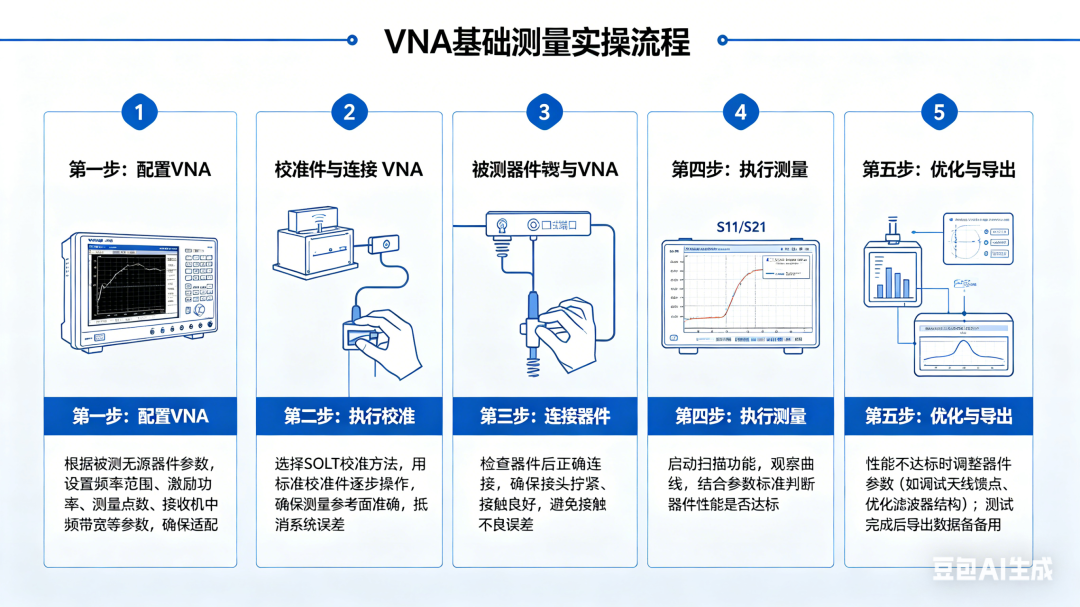

掌握以下基础实操流程,新手也能快速完成VNA的基础测量,步骤清晰、无需复杂操作:
配置VNA:根据被测无源器件的参数,设置合适的频率范围、激励功率、测量点数、接收机中频带宽等参数,确保参数与器件适配;
执行校准:选择合适的校准方法(新手优先用SOLT),用标准校准件逐步完成校准操作,确保测量参考面准确,抵消系统误差;

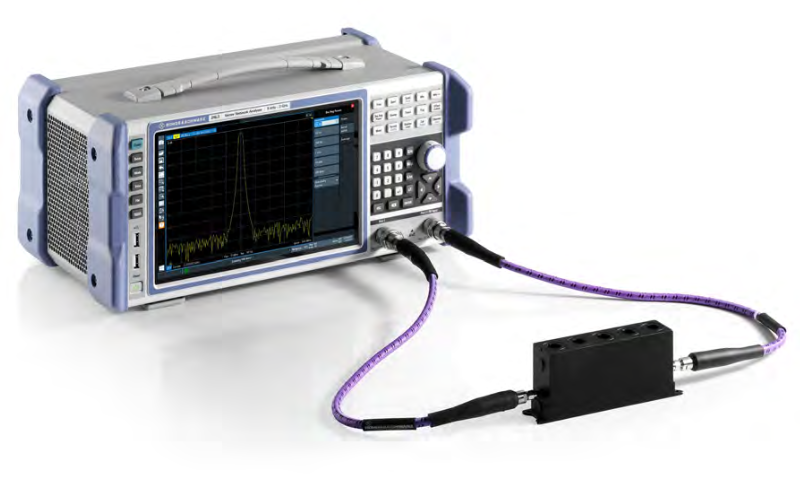

连接器件:仔细检查被测器件,将其正确连接到VNA的测试端口,确保接头拧紧、接触良好,避免接触不良导致的测量误差;
执行测量:启动扫描功能,观察VNA显示的曲线(如S11、S21),结合参数标准,判断器件的性能是否达标;
优化与导出:若器件性能不达标,可针对性调整器件参数(如调试天线馈点、优化滤波器结构);测试完成后,可导出数据备用,便于后续分析和存档。

总结:VNA入门,先懂原理,再练实操

其实VNA并不“神秘”,它的核心逻辑就是“用标准信号探测器件,通过对比分析得出性能参数”。对于新手来说,无需一开始掌握所有复杂功能,先搞懂三个核心要点,就能快速入门:① 矢量测量的优势(同时测量信号幅度和相位);② 4步测量闭环(发送→分离→接收→处理);③ 校准的重要性(抵消系统误差,确保测量准确),再通过实际操作反复练习,就能逐步熟练掌握VNA的使用方法。
作为射频测试的“核心工具”,VNA的熟练使用是每一位射频工程师的必备技能。往后操作VNA时,不妨多想一想每一步操作的底层原理——当屏幕上的S11曲线趋于平稳,当史密斯圆图上的点靠近圆心,你就会明白,这台仪器正在帮你读懂射频器件的每一个秘密,成为你射频路上的“得力助手”。
#射频基础#VNA入门#矢量网络分析仪#射频测试#S参数#射频工程师入门
